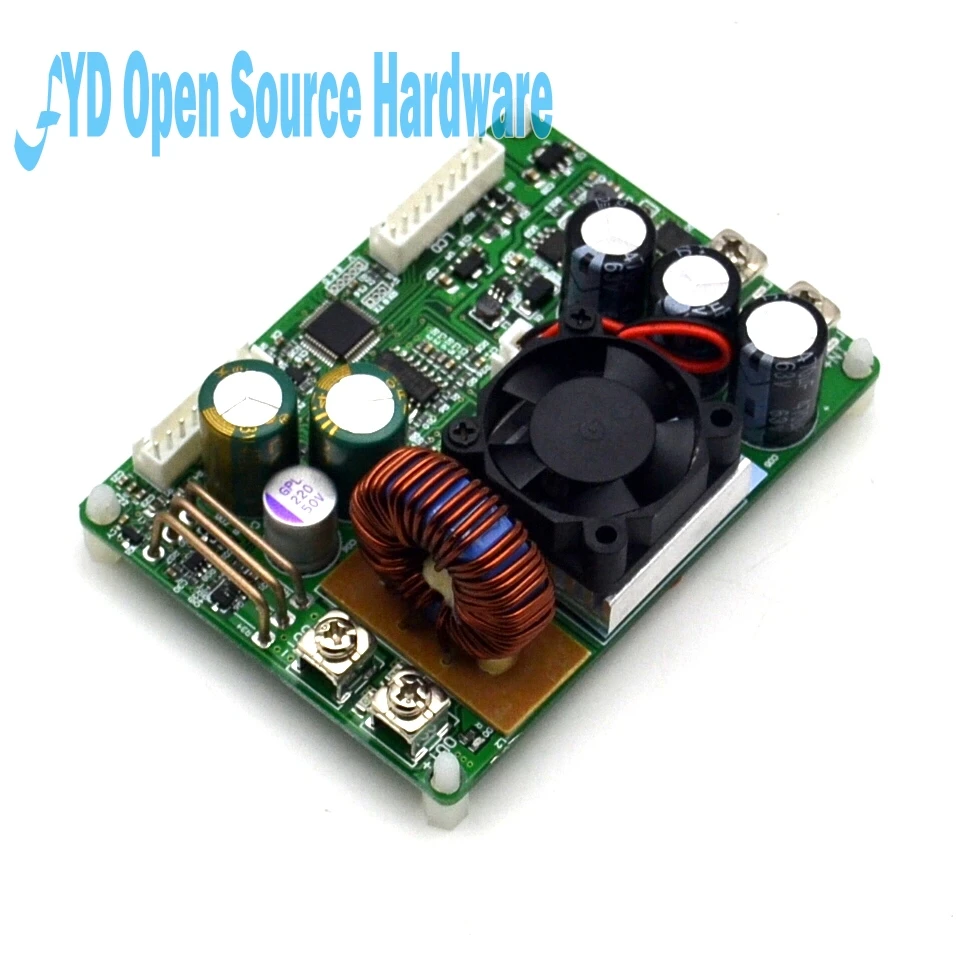

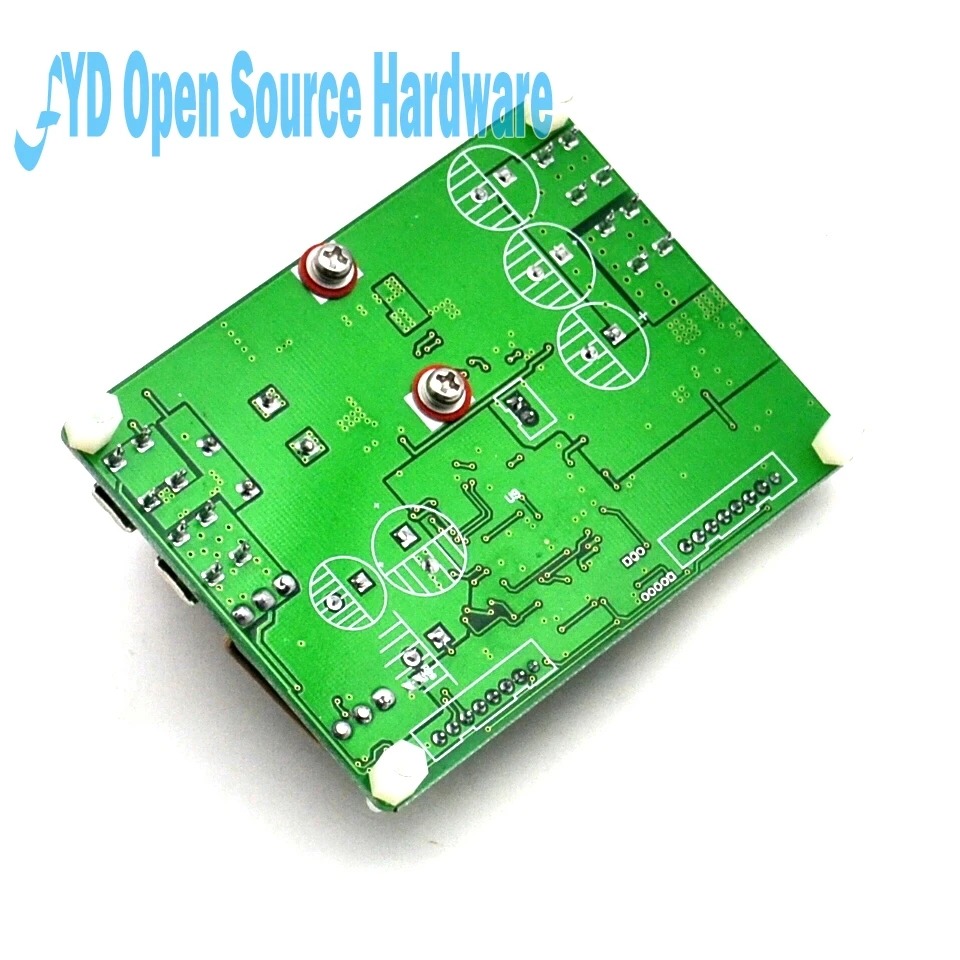

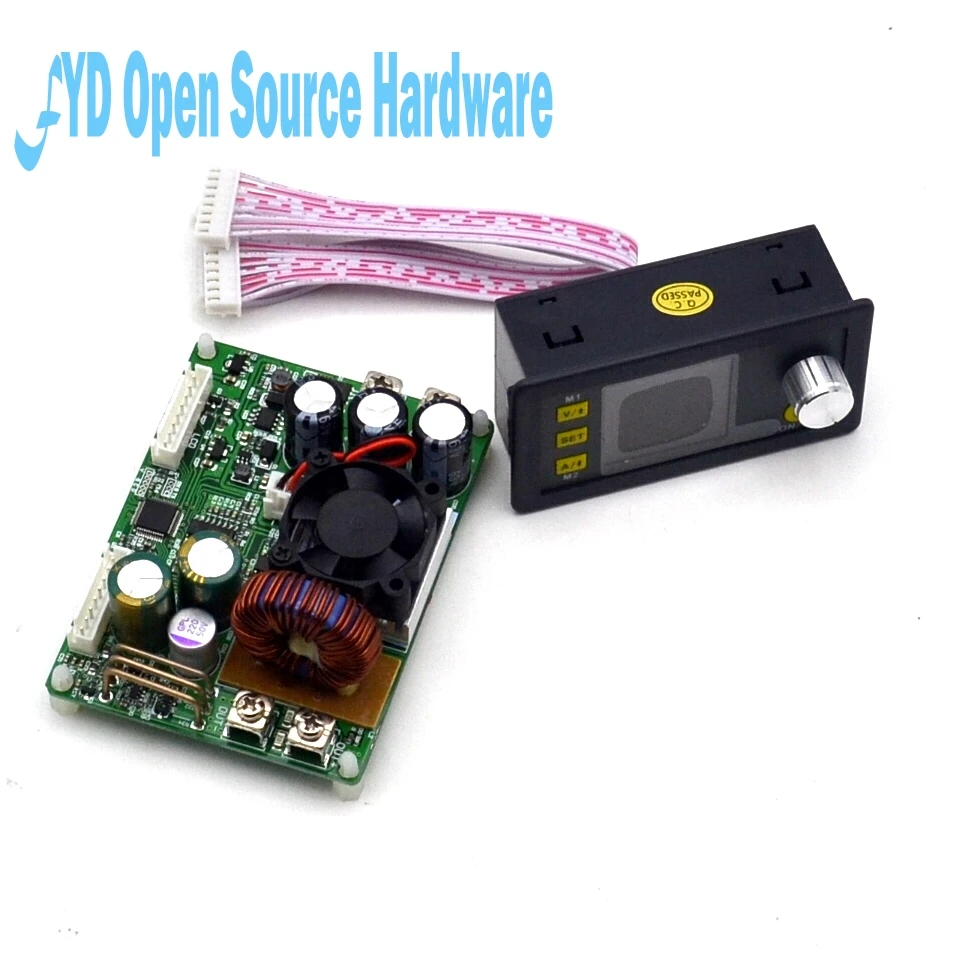

DPS5015 15A постоянной Напряжение ток Шаг вниз программируемый цифровой Питание Buck

DPS5015 15A постоянной Напряжение ток Шаг вниз программируемый цифровой Питание Buck

Технические параметры

Вход Диапазон напряжения: 6.00-60.00 В Выход Диапазон напряжения: 0 В-50.00 В

Выход ток: 0-15.00A Выход Диапазон мощности: 0-750 Вт

Код Вес: около 222 г Дисплей Размер модуля: 79*43*41 (мм) (Д * Ш * В)

Открыть размер: 71 мм * 39 мм Мощность Размер модуля: 93*71*41 (мм) (Д * Ш * В)

Длина соединительной линии: 200 ммФиксированный расстояние между отверстиями в центре: 86 мм, 64 мм

Выход Разрешение Напряжение: 0.01 ВВыход текущее Разрешение: 0.01A

Выходное напряжение Точность: ± (0.5% + 1 цифра)Выход ток Точность: ± (0.5% + 2 цифры)

Примечание: 1.You должны убедиться, что входное напряжение 1.1 раз выше, чем выходное напряжение. Под большой ток обстоятельства, обратите внимание к ликвидации тепла.

2. соединение между дисплеем часть и силовой части должны быть в соответствии с соответствующими словами. В противном случае он не будет работать по неправильное подключение

Описание соединения
В +: Вход положительный в: Вход отрицательный:

+: Выход Положительный: Out-: Выход отрицательный

Примечание: Вход диапазон напряжения постоянного тока 6-60 В и 60 В это предел напряжения; пожалуйста, оставьте номер для использования. Или иначе он будет сожжен. Вход должен быть питания постоянного тока, не AC 220 В, иначе он будет сожгли тоже. Хотя этот модуль имеет защита от обратного подключения и выход защита от короткого замыкания, вы можете Muse быть в строгом соответствии с Описание соединения для подключения. Если вы подключения питания с выходом, модуль будет записан.

Панель Описание

1-Напряжение установка/страницы до выбрать/ярлык экстракт M1 данных Группы

2-данные настройки/экстракт значение указанных данных Группы/магазин значение в указанных данных Группы

3-текущая Настройка/страница Подпушка выбрать/ярлык экстракт M2 данных Группы

4-1.44 дюймов изделие ЖК-дисплей экран

5-кодирования потенциометра/Регулировка данные/заблокировать все кнопки

6-открыть или закрыть выход

Дисплей описания интерфейса

7-заданного значения выходное напряжение

8-актуальное значение выходного напряжения

9-фактическое значение выходной ток

10-актуальное значение выходной мощности

11-актуальное значение входного напряжения

12-заданного значения выходной ток

13-блокировки клавиатуры или разблокировать приглашение

14-Выход нормальной или не приглашение

15-постоянное напряжение и постоянный ток статус приглашение

16-набор данных приглашение

17-открыть или закрыть выход приглашение

18-предустановленных выходное напряжение

19-предустановленных выходной ток

20 предустановленных перенапряжения

21-предустановленных перегрузки по току

22-предварительная установка по мощности

23 предустановки яркость экрана

24-предустановленных набора данных

25-актуальное значение выходного напряжения и выходной ток

Инструкция по эксплуатации

При подключении источника питания, экран показывает Добро пожаловать окно во-первых, а затем вступает в основной интерфейс. На основном интерфейсе, на выходе установлены значение напряжения и на выходе установлены текущее значение находится на верхней части экрана. Большой шрифт значение на левом являются текущих реальное выходное напряжение, текущий Настоящее выходной ток и текущее реальной выходной мощности. Вход напряжение на нижней части экрана. Существуют некоторые Бег значки состояния на правой части экрана, значок замка, ненормальное состояние выхода значок, постоянное напряжение и постоянный ток значок, набор данных Совет значок и открытие или выход значок.

Установите выходное напряжение и выходной ток на основном интерфейсе.

 Пресс/↑Ближайшее время, вы можете войти в напряжение настройки статус. Затем нажмите кодирование потенциометра, и затем введите регулировать численное значение. Пресс кодирования потенциометра вводить в статус регулировки численное значение, которое вы хотите настроить. Включите кодирования потенциометра для регулировки численное значение. Включите по часовой стрелке вращения увеличить численное значение; очередь против часовой стрелки, чтобы уменьшить численное значение. Если вы хотите, чтобы выйти регулировки численное значение, нажмите вскоре/↑. В то же время заданное значение будет храниться. Или вы можете сделать ничего в течение одной минуты, статус будет автоматически существовали и заданное будет храниться тоже. Вы можете нажать/↡Чтобы установить выходной ток на тот же путь.

Комплект данные на данные настройки интерфейса

  На основном интерфейсе, вы можете нажать установить ключ вскоре вводить в данные настройки интерфейса. На данных интерфейс настройки, нажмите вскореV/↑Или/↡К странице или страницу вниз, чтобы U-SET или I-SET, А затем установите выходное напряжение и выходной ток же способ используется в основной интерфейс.

Комплект защиты значение.

Страница вверх или страницу вниз, чтобы S-OVP, S-OCP или S-OPP место, чтобы установить выше значение напряжения, ботфорты текущее значение и выше значение мощности соответственно; когда значение до настройки значение, выход будет закрыта. И затем нажмите вскореКодирование потенциометраЧтобы войти в статус регулировки численное значение, которое вы хотите настроить. Включите кодирования потенциометра для регулировки численное значение. Если вы хотите, чтобы выйти регулировки численное значение, нажмите вскоре Set ключ.

 Регулировать яркость экрана.

Страница вверх или страницу вниз, чтобы B-LED, И затем нажмите вскоре кодирование потенциометра вводить в статус регулировки яркости экрана. Включите кодирования потенциометра для регулировки численное значение вам нужно. Если вы хотите, чтобы выйти регулировки численное значение, нажмите вскоре Set ключ. Существует шесть уровень яркости ЖК-дисплей экран, 0-5 уровне. Ранга 0 является Темный; ранг 5 ярких. Вы можете выбрать то, что вам нравится.

 Данные настройки и хранить указанных данных группы.

Страница вверх или страницу вниз, чтобы M-PRE, И затем нажмите вскоре кодирование потенциометра вводить в статус выбора группы данных. Включите кодирования потенциометра выбрать данных Группы вам нужно, чтобы посмотреть. Затем данных Группы вам нужно будет отображаться. И затем нажмите кодирование потенциометра вводить в статус изменение состояния выхода. Включите кодирования потенциометра выбрать на или прочь. Когда выбрать на, данные группы извлекается и состояния выхода остаются тем же. Когда выберите OFF, данные группы извлекается и выход закрыт. Если вы хотите, чтобы выйти выбора набора данных, нажмите вскоре Set ключ. Затем нажмите вскоре/↑Или/↡К странице или страницу вниз в другое место, чтобы настроить необходимые данные. После настройки данных сделано, нажимайте клавишу SET более 2 s, все данные вы устанавливаете автоматически сохраняются в указанных данных группы. В то же время, вы видите номер группы на правом углу экрана. Наконец вы можете нажать вскоре установить ключ назад к основной интерфейс.

Комплект загрузки по умолчанию открыть или закрыть выход

Страница вверх или страницу вниз, чтобы S-INI, И затем нажмите вскоре кодирование потенциометра ввести в настройке статус. Комплект, загрузки по умолчанию открытым; комплект, загрузки по умолчанию близко.

Функция описание.

 Открыть или закрыть выход.

Вы можете нажать ON/OFF, чтобы открыть или закрыть выход на любом интерфейсе.

 Блокировка кнопки, чтобы избежать неправильной эксплуатации.

На любой интерфейс, вы можете сохранить нажав шифровальная потенциометра более 2 s, все кнопки заблокированы. Вы видите ключ значок замка на правом углу экрана. Если вы хотите, чтобы разблокировать все кнопки, продолжайте нажимать кодирования потенциометра более 2 s, все кнопки разблокированы. Ключ разблокировки значок будет отображаться на правом углу экрана.

 M0-M9 десять групп данных Группы

M0 группа загрузки данных по умолчанию группы. Когда вы извлечь данные группы вам нужно, эти данные группы будет охватывать M0 данных Группы и быть автоматически сохраняются на M0 данных Группы.

 Экстракт ярлык хранения данных Группы M1 или M2.

На основном интерфейсе, продолжайте нажимать/↑Или/↡Более 2 s, вы можете извлечь ярлык хранения данных Группы M1 или M2 быстро. В то же время соответствующие данные номер группы будут отображаться на правой части экрана.

 Экстракт указанных данных группы.

На основном интерфейсе, нажимайте клавишу SET более 2 s, порядковый номер данных Группы будет отображаться на правой части экрана, вы можете превратить кодирования потенциометра, чтобы выбрать данные группу вам нужно. И затем нажмите вскоре установить ключ, вы можете извлечь указанных данных Группы вам нужно.
