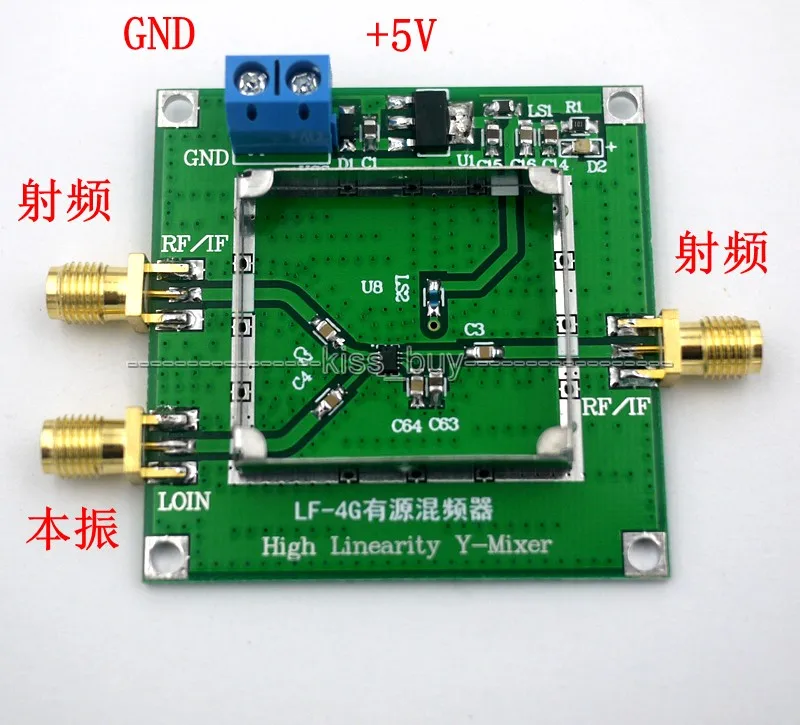

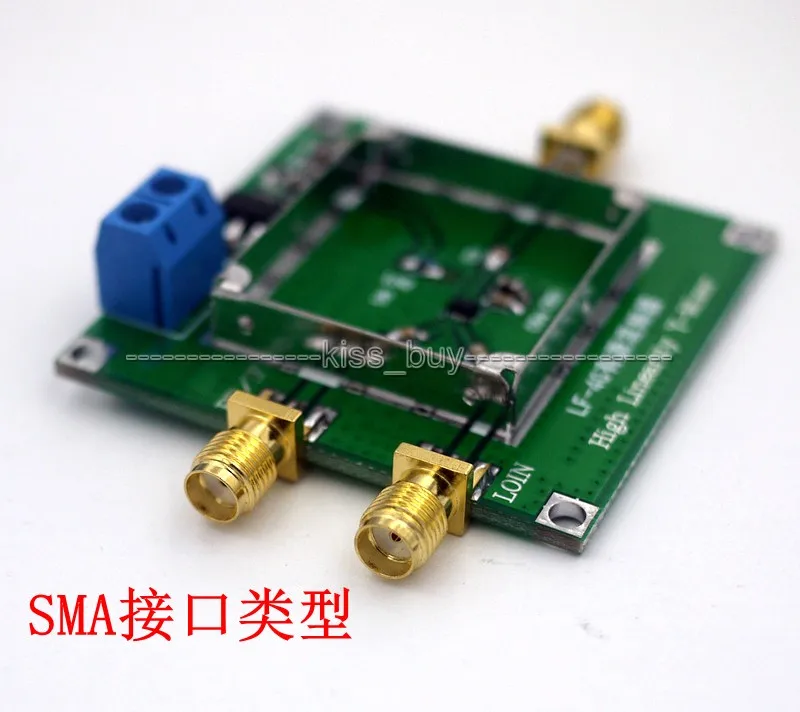

ADL5350 модуль низкой частоты 10 м 4 ГГц Высокая линейность миксер RF/IF/LO порт|rf module| |

Старт

DC-DC 5-60 в 48 В до 1-30 в 5 в 12 В 19 в светодиодный драйвер с...US $3,47 Пилы проскакивают Тесла катушки DRSSTC SKP скачок пульса д-р ..US $113,45 2018 Новый макетный набор Nodemcu 12864b матричный...US $5,48 Bluetooth аудио приемник DC 12 v MP3-плеер WMA WAV...US $13,66 LCR ESR Mega328 цифровой комбо транзистор Tes...US $14,49 12 V 24 V 16A 400 W DC модуль привода двигателя высокой мощности...US $18,59 Зарядный детектор заряда батареи USBUS $58,58 120 V 20A мощность V Цифровой DC мультиметр Bluetooth...US $16,73 Настенный термометр гигрометр манометр...US $15,99 4S 8A 18650 литий-ионный аккумулятор защита кабан...US $3,71

Конец







    Описание: Особенности:



ADL5350-это высокая линейность, переключающий смеситель вверх и вниз, способный работать в широком диапазоне входных частот. Он хорошо подходит для требовательных моделей смесителей сотовой базовой станции, которые требуют высокой чувствительности и эффективного иммунитета блокатора. Основанный на GaAs pHEMT, одноконцевой архитектуре смесителя, ADL5350 обеспечивает отличную линейность входного сигнала и малошумную фигуру без необходимости локальный осциллятор высокой мощности (LO).

В приёме приложений 850 МГц/900 МГц ADL5350 обеспечивает типичную потерю преобразования всего 6,8 дБ. Интегрированный усилитель LO обеспечивает низкий уровень привода LO, как правило, только 4 дБм для большинства приложений. Вход IP3 обычно больше 25 дБм, с входной точкой сжатия 19 дБм. Высокая линейность входного сигнала ADL5350 делает устройство отличным миксером для систем связи, требующих высокого иммунитета блокатора, таких как GSM 850/900 и 800 MHz CDMA2000. При 2 ГГц требуется немного больший ток питания для получения аналогичной производительности.

Односторонний широкополосный RF/IF порт позволяет устройству быть настроенным для желаемого диапазона работы с помощью простых внешних сетей фильтров. Изоляция LO к RF основана на отказе от сети RF портовый фильтр. Большая изоляция может быть обеспечена с помощью сетей фильтров с более высокими заказами, как описано в разделе информации о приложениях этого листа данных. ADL5350 изготовлен на GaAs pHEMT, высокопроизводительный IC процесс. ADL5350 доступен в 3 мм x 2 мм 8-lead LFCSP. Работает при температуре от А до минус 40 °C до + 85 °C. Также доступен оценочный совет.




Напряжение питания: + 5 В постоянного тока
Широкополосная радиочастота (RF), промежуточная частота (IF) и локальный осциллятор (LO) портов
Потеря конверсии: 6,8 дБ
Уровень шума: 6,5 дБ
Высокий вход IP3: 25 дБм
Высокий вход P1 дБ: 19 дБм
Односторонний дизайн: Нет необходимости в балюнах

  Содержимое упаковки

100% Новый бренд

1xADL5350 смеситель высокой линейности
