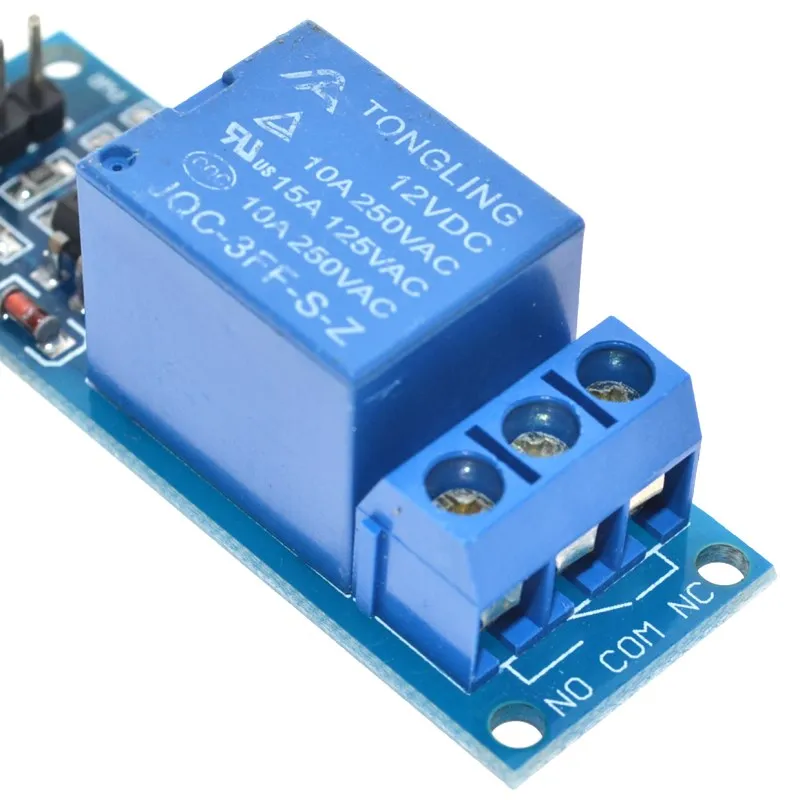

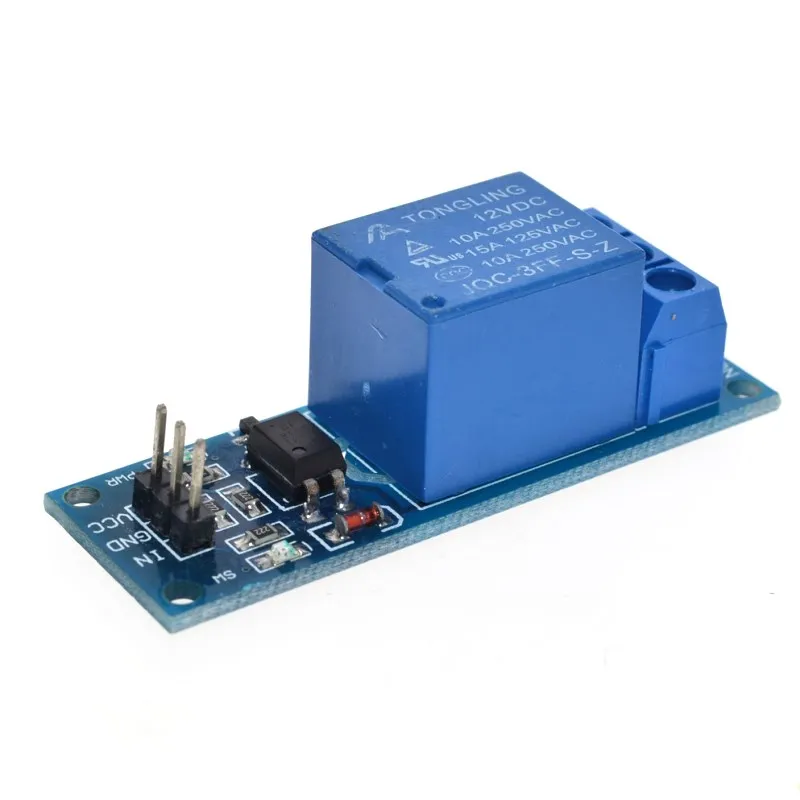

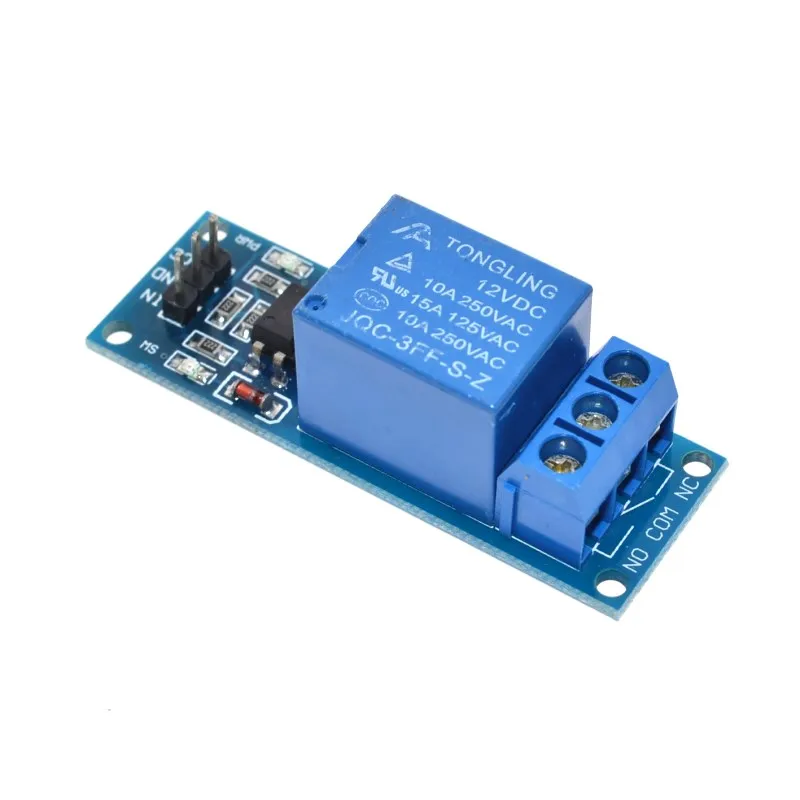

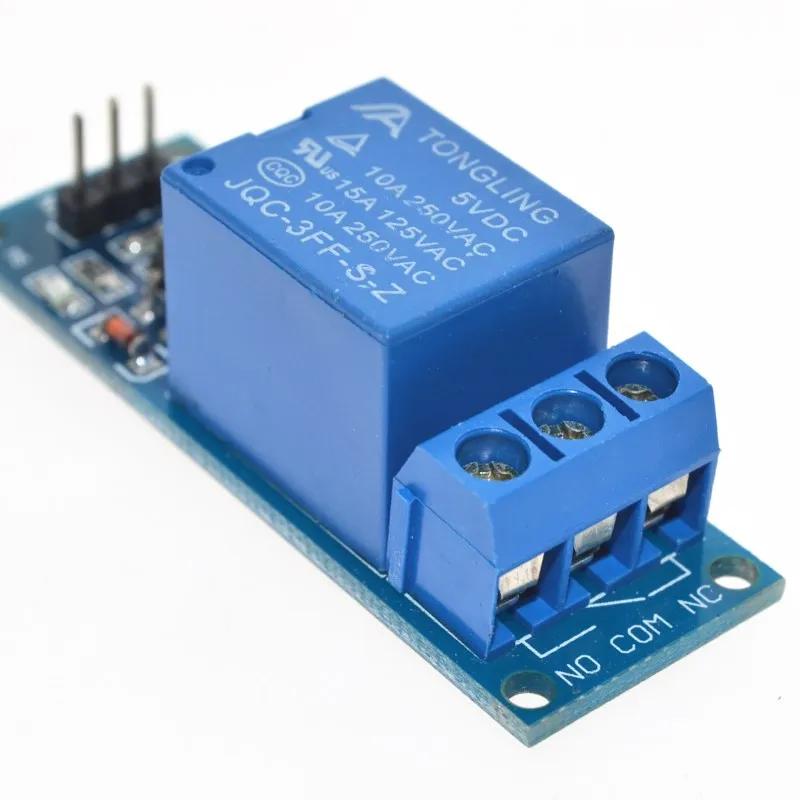

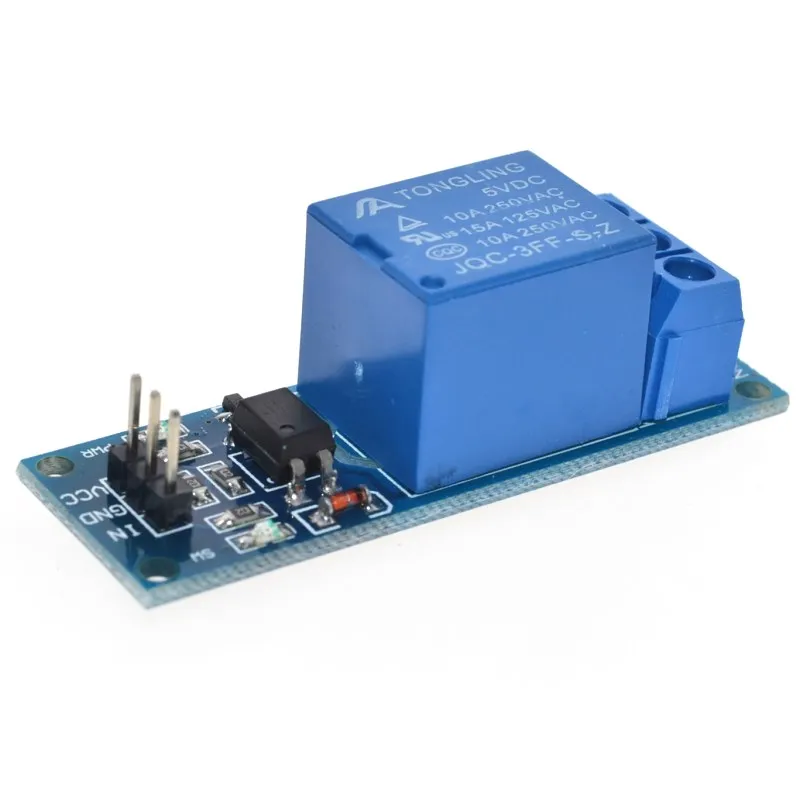

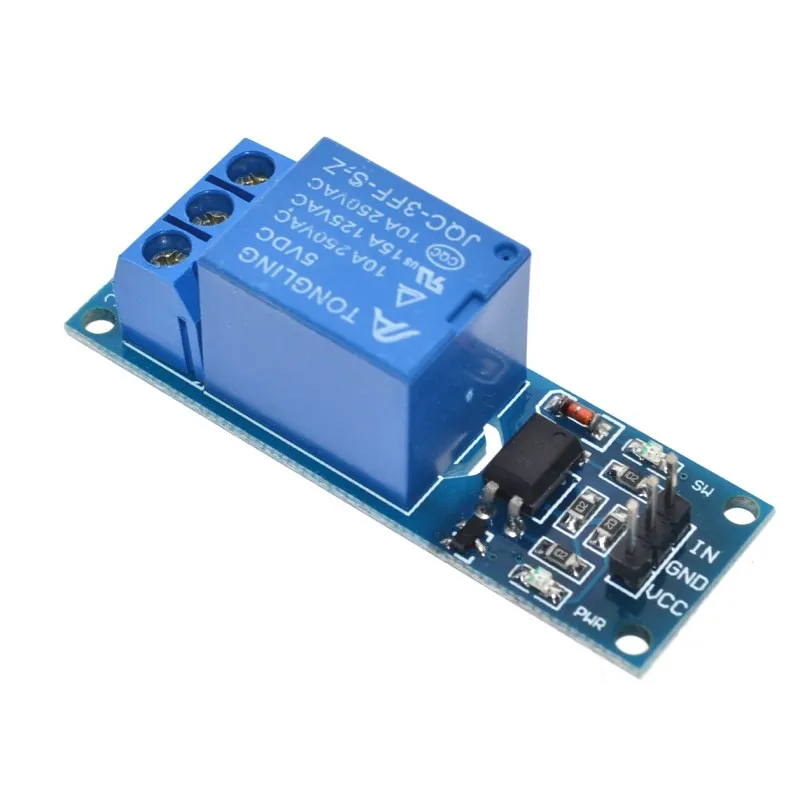

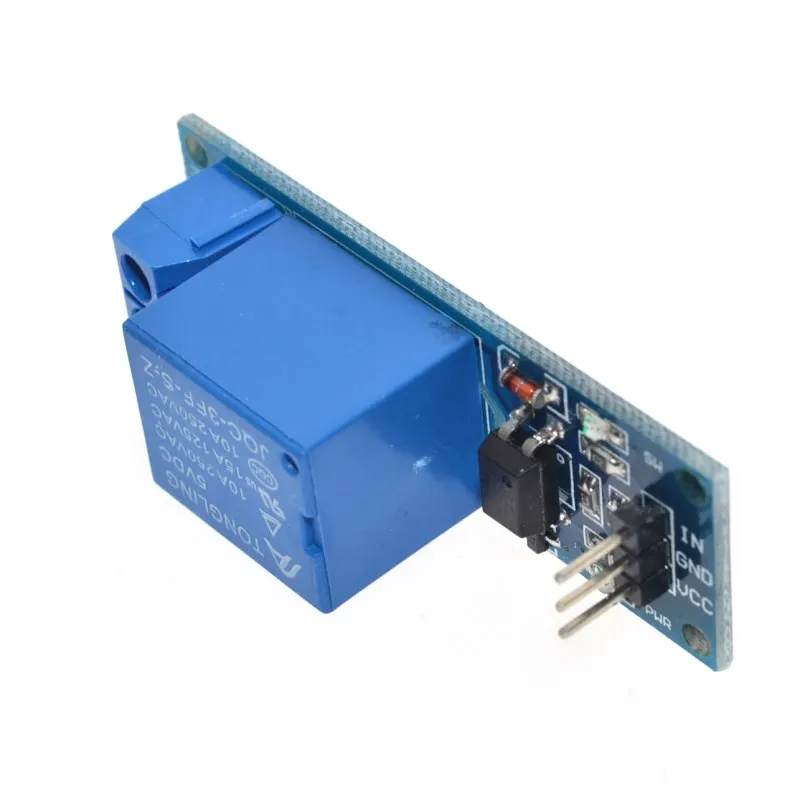

1-канальный релейный модуль 12 В с оптической муфтой изоляционное реле MCU плата

1-канальный релейный модуль 12 В с оптической муфтой изоляционное реле MCU плата

Информация о продукте:
1, этот модуль соответствует стандарту безопасности, контрольные зоны и область нагрузки имеют изоляционный паз;
2, оптический соединительный модуль изоляции, запуск более надежный, более стабильный;
3, двойная конструкция печатной платы FR - 4, высококлассный SMT процесс;
4, pine le-реле управления;
5, есть инструкции по эксплуатации питания и реле, и яркий, отключите рассвет;
6, входной сигнал с высоким уровнем сигнала, общий и часто Начинающий проводимость;
7, реле может непосредственно контролировать все виды оборудования и нагрузки;
8, один часто открывал нормально закрытый контакт;
9, синий KF301 терминальная линия более удобна.
10, Размер модуля: 53x18x18. 5 мм;Вес нетто: 16 г

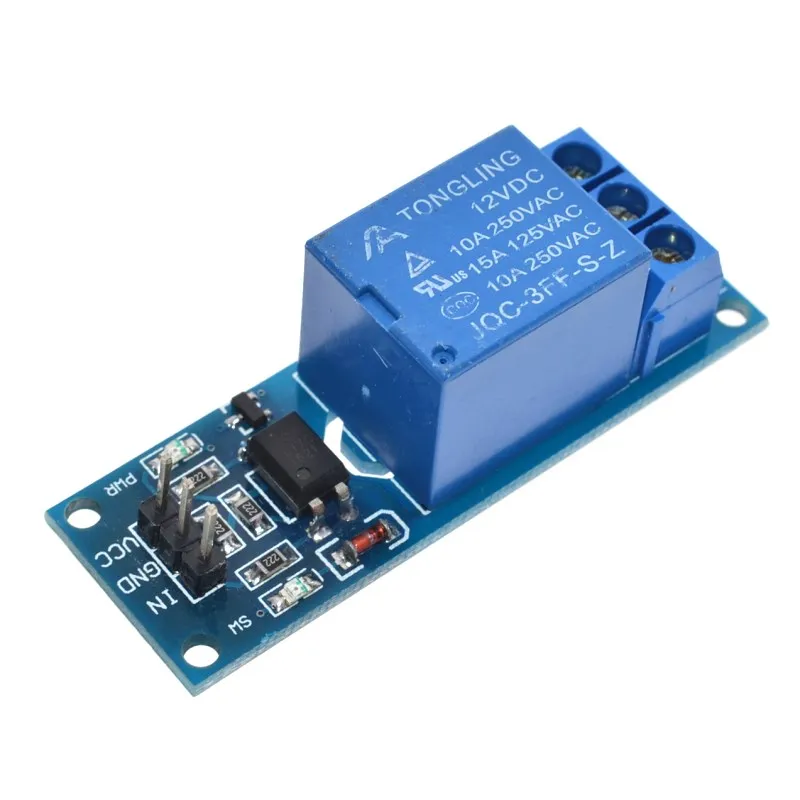

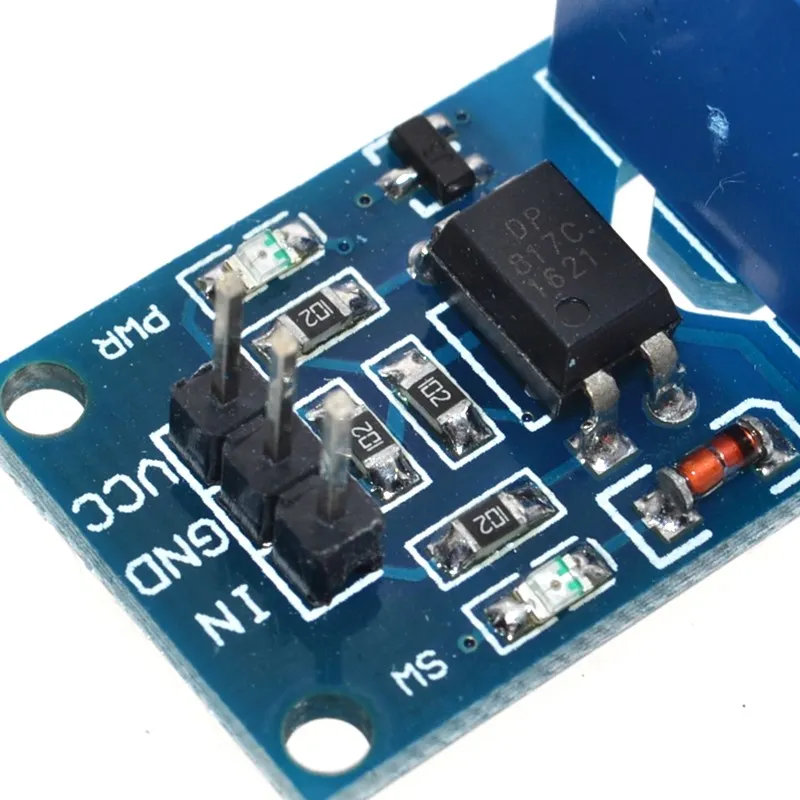

Модуль интерфейса:
Положительный (согласно реле напряжения VCC: подключение питания)
GND: подключение питания отрицательное

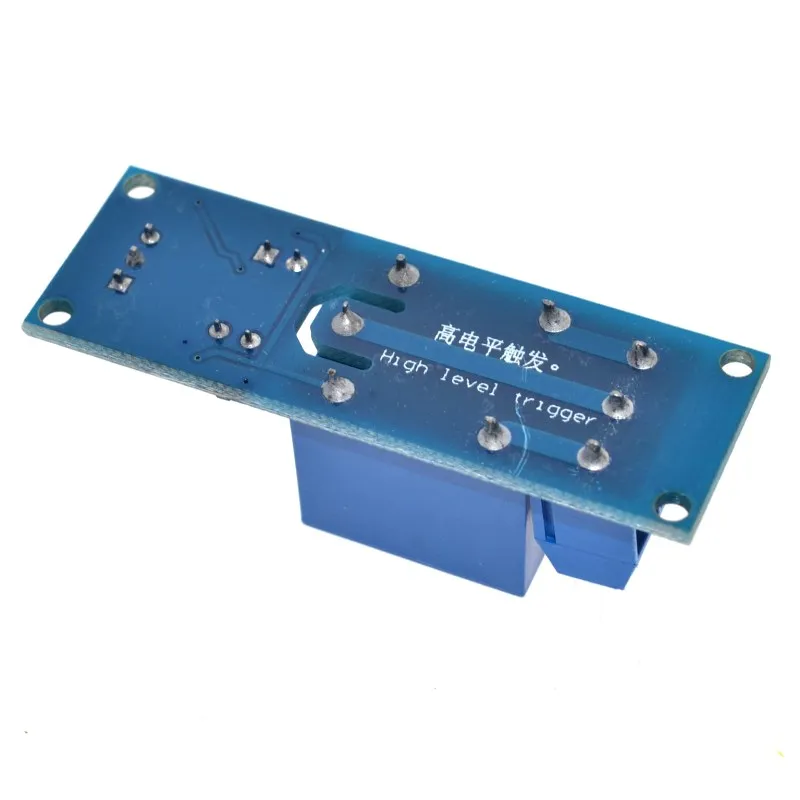

В: релейный модуль (эффективный) высокий уровень триггерного сигнала
Высокий уровень и низкий уровень значение:
Высокий уровень триггера означает использование анодного напряжения на VCC способ подключения триггера и триггера конца, когда сторона триггера имеет положительное напряжение или триггерное напряжение, когда реле выключено.
Низкий уровень триггера относится к использованию отрицательного напряжения на GND способ подключения триггера и триггера конца, когда сторона триггера имеет 0 в низкое напряжение или напряжение для запуска, реле выключено.

Электрические параметры:
Версия напряжения статический ток рабочий ток триггер напряжение триггер ток
5V4mA 65 мА2-5V2mA
9V5MA45MAЦвет, на возраст от 4 до 9 лет V3 мА
12V5,5MA 42mAЦвет, на возраст от 4 до 9 лет в 3 мА
24V12MA35MA8-24V3MA
Емкость контакта реле: 10 А250V(Переменный ток) или 30 в30AМаксимальная грузоподъемность (версия) (DC)

Подключение ac Предложение питания под 1500 Вт, Dc до 200 Вт
