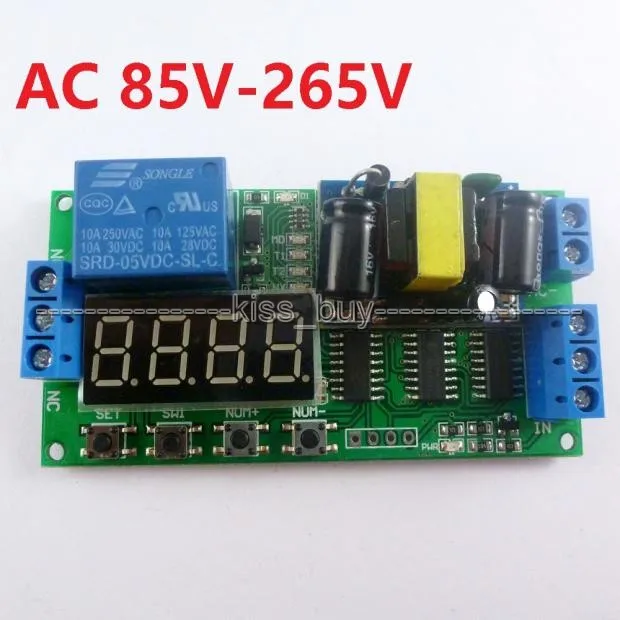

    Описание: Особенности:


Многофункциональный модуль управления реле (IO22B01), предназначен для
Клиенты различных потребностей, микро-контроллер в качестве основного блока управления, предустановленный
18 видов функций, и могут быть основаны на потребности пользователя, настроить и добавить другие
Специфические функции.
Модуль с использованием высококачественного силового релейного модуля, высокой мощности и высокого напряжения
Транзистор, красные сигнальные огни, двухсторонняя печатная плата, стабильная производительность, может быть
Широко используется в различных случаях управления питанием.



I. Функция модуля
Пользователь может выбрать один из следующих 18 видов функций в соответствии с клавишами и
Дисплей, можно установить и сохранить параметры 18 видов функций, также можно просмотреть
Параметры текущей функции, параметр времени устанавливает минимум 0,1 секунды
Регулируемый, больше опыта.
Напоминаем: функция 1-8 запускается автоматически после включения; функция 9-18 Пуск
Требуется высокоуровневый импульсный сигнальный триггер, и высокоуровневый длительность ≥ 20 мс;
Функция 9-это Режим самоблокировки; Функция 10-режим контроля уровня.
[Функция 1];
Время натяжения; после включения питания, когда пришло время настройки T1, реле натяжения,
И T1 может регулироваться между 0,1 секунды-270 часов, дайте CH1 интерфейс a
Высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите вышеуказанную функцию.
[Функция 2]
Отключение времени; после включения питания реле, когда пришло время установки
T1, релейное разъединение, и T1 может регулироваться между 0,1 секунды-270 часов,
Подача в интерфейсе сигнала с высоким импульсом (высокоуровневое течение ≥ 20 мс), повторите вышеуказанное
Функции.
[Функция 3];
Время вытягивания затем отключение: после включения питания реле не вытягивается, когда
Прибыло время настройки T1 реле pull-in; Когда прибывает время настройки T2 реле
2
Отсоединить, и T1 и T2 можно регулировать между 0,1 секунды-270 часов, дать
В интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите выше
Функции.
[Функция 4];
Время отключения затем Pull-in: после включения питания, реле немедленно тянуть, когда
Прибыло время настройки T1 реле отключения; Когда прибывает время настройки T2 реле
Потяните, и T1 и T2 можно регулировать между 0,1 секунды-270 часов, дайте
В интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите выше
Функции.
[Функция 5];
Неограниченный режим времени цикла A: после включения питания, реле не вытягивается, когда прибыло
Время настройки T1 реле pull-in; когда прибыл время настройки T2 реле отключения,
Затем повторите вышеуказанный статус, и T1 и T2 можно регулировать между 0,1 секунды
-270 часов, дайте в интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите
Вышеуказанная функция.
[Функция 6];
Неограниченный режим синхронизации B: после включения питания, реле сразу же вытягивается, когда
Прибыло время настройки T1 реле отключения; Когда прибывает время настройки T2 реле
Вытягивание, затем повторите вышеуказанное состояние, и T1 и T2 можно регулировать между
0,1 секунды-270 часов, дайте в интерфейсе высокий импульсный сигнал (высокая продолжительность уровня
≥ 20 мс), повторите вышеуказанную функцию.
[Функция 7];
Ограниченный режим синхронизации цикла A: после включения, реле не вытягивается, когда прибыло
Время настройки T1 реле pull-in; когда прибыл время настройки T2 реле отключения,
Затем повторите вышеуказанный статус «NX» раз, T1 и T2 можно регулировать между
0,1 секунды-9999 секунды, время цикла «NX» может регулироваться между 1-9999, дайте
В интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите выше
Функции.
[Функция 8];
Ограниченный режим синхронизации в: после включения питания, реле немедленно вытягивается, когда
Прибыло время настройки T1 реле отключения; Когда прибывает время настройки T2 реле
Потяните, затем повторите вышеуказанный статус «NX» раз, T1 и T2 можно регулировать
Между 0,1-9999 секундами время цикла «NX» может регулироваться между
1-9999, дайте в интерфейсе высокий импульсный сигнал (высокоуровневое течение ≥ 20 мс), повторите
Вышеуказанная функция.
[Функция 9];
Режим самоблокировки: подача в интерфейсе сигнала с высоким импульсом, реле pull-IN, снова
Дайте сигнал высокого импульса, реле отключено.
[Функция 10];
Режим запуска; Содержит функцию задержки выключения, реле не работает после питания
ВКЛ, дайте в интерфейсе высокий импульсный сигнал, реле сразу же, когда
Сигнал высокого импульса исчезнет, реле все еще тянется, когда прибыла установка
Время отключения Реле T1, T1 может регулироваться от 0 секунд до 270 часов.
Примечание: в этой функции, если T1 0 секунд, дайте в соединителе высокий импульсный сигнал,
3
Реле pull-in, когда высокий импульсный сигнал исчезнет, реле немедленно
Отключите.
[Функция 11];
Режим триггера А: реле не работает после включения питания, разъем A
Высокий импульсный сигнал, когда прибыл время синхронизации T1, реле pull-in, T1 может быть
Настраивается между 0,1-270 часами, дает в интерфейсе высокий импульсный сигнал
Повторите эту функцию один раз.
[Функция 12];
Режим синхронизации триггера B: реле не работает после включения питания, дайте интерфейс a
Высокий импульсный сигнал, реле pull-in, когда прибыл время синхронизации T1, реле
Разъединение, T1 может регулироваться в пределах 0,1-270 часов, интерфейс a
Сигнал высокого импульса снова повторяет вышеуказанную функцию один раз.
[Функция 13];
Режим синхронизации триггера C; реле не работает после включения питания, дайте интерфейс a
Высокий импульсный сигнал, когда прибыл время синхронизации T1, реле pull-in, когда прибыл
Время синхронизации T2, отключение реле, время синхронизации T1 и T2 можно регулировать
Между 0,1 секунды-270 часов, дайте в интерфейсе высокий импульсный сигнал снова, повторите
Вышеуказанная функция один раз.
[Функция 14];
Режим триггера времени D: реле не работает после включения питания, включите интерфейс a
Высокий импульсный сигнал, реле сразу же, когда пришло время
T1, реле отключено, когда пришло время синхронизации T2, реле pull-in, синхронизация
Время T1 и T2 может регулироваться в пределах 0,1-270 часов, интерфейс a
Сигнал высокого импульса снова повторяет вышеуказанную функцию один раз.
[Функция 15];
Режим неограниченного цикла времени A: реле не работает после включения питания,
Соедините высокоимпульсный сигнал, когда пришло время синхронизации T1, реле pull-in,
Когда пришло время времени T2, реле отключено, затем повторите вышеуказанный статус,
T1 и T2 могут регулироваться в пределах 0,1-270 часов, обеспечивают высокий интерфейс
Импульсный сигнал снова, повторите вышеуказанную функцию.
[Функция 16];
Режим неограниченного цикла B: реле не работает после включения питания,
Интерфейс с высоким импульсным сигналом, реле сразу же, когда пришло время
Время T1, реле отключено, когда пришло время времени T2, реле вытягивается, затем
Повторите вышеуказанное состояние, T1 и T2 можно регулировать в пределах 0,1 секунды-270 часов,
Дайте в интерфейсе высокий импульсный сигнал снова, повторите вышеуказанную функцию.
[Функция 17];
Ограниченный режим синхронизации цикла A: реле не работает после включения питания,
Интерфейс высокого импульсного сигнала, когда прибыло время синхронизации T1, реле pull-in,
Когда пришло время времени T2, реле отключено, затем повторите вышеуказанный статус
"NX" times, T1 и T2 могут регулироваться между 0,1 секунды-9999 секунды,
Время цикла «NX» может регулироваться между 1-9999, дать в интерфейсе высокий пульс
Повторите функцию выше.
[Функция 18];
4
Ограниченный режим синхронизации в: реле не работает после включения питания,
Интерфейс с высоким импульсным сигналом, реле сразу же, когда пришло время
Время T1, отключение реле, когда пришло время времени T2, реле pull-in,
Затем повторите вышеуказанный статус «NX» раз, T1 и T2 можно регулировать между
0,1 секунды-9999 секунды, время цикла «NX» может регулироваться между 1-9999, дайте
В интерфейсе сигнал высокого импульса снова Повторите вышеуказанную функцию.
II. Инструкции по эксплуатации
Пользователь может выбрать режим работы в соответствии с клавишами и дисплеем, также может установить
Параметры синхронизации, все параметры могут быть автоматически сохранены после установки.
Ниже приведены некоторые описания параметров:

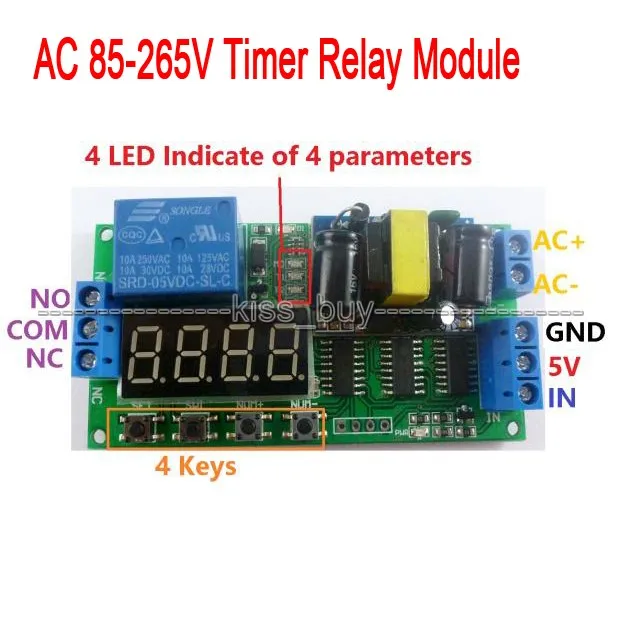

[Ключи]: Есть 4 ключа, а именно: [набор] [SWI], [NUM +] и [NUM-],
Кнопки имеют короткое и длинное нажатие, короткое нажатие означает, что нажмите кнопку меньше, чем
1 секунды, длительное нажатие означает нажатие кнопки более 1 секунды.
[Режим работы]: Есть 3 вида, а именно: [режим работы], [вид параметров
Режим] и [режим настройки параметров].
[Цифровая трубка]: Есть 4 цифровых дисплея, используется для установки или просмотра времени пользователя
Параметры.
[Светодиод]: 4 красных индикатора параметров, 1 красный индикатор питания.
[Пользовательский Параметр]: можно задать 4 вида параметров (4 светодиодных индикатора для

Укажите следующие параметры)
[MD]: MD свет, цифровая трубка отображает функцию текущей программы, всего 18 видов
Режим отображения на выбор (01-18).
[T1]: T1 свет, цифровая трубка отображает время синхронизации T1, может быть 0-9999 секунд.
[T2]: T2 свет, цифровая трубка отображает время времени T2, может быть 0-9999 секунд.
[NX]: NX light, цифровая трубка отображает различные значения в различных функциях.
1. В функции 1-6 и 11-16, [NX] свет, цифровая трубка указывает время
Основание T1 и T2, первые две цифровые трубки указывают на время T1 и сзади
Две цифровые трубки указывают время T2, например: [NX] означает «01 01»
Означает, что временной единицей является 1 секунда; другой пример: [NX] означает «10 02»
Означает, что временная единица T1 составляет 10 секунд, T2-2 секунды, поэтому Максимальная Синхронизация
Время составляет 9999*99 секунд, что составляет около 270 часов.
2. В функции 7,8, 17,18, [NX] Свет, четыре цифровых трубки показывают номер
Циклов, в данный момент, временная единица времени T1 и T2 составляет 1 секунду, поэтому
Максимальное время синхронизации составляет 9999 секунд в режиме ограниченного цикла.






Набор] введите в заставку питания, дисплей выходит, но программа
Чтобы нормально работать, нажмите еще раз, чтобы восстановить дисплей;
3. Нажмите [SET], чтобы войти в [режим настройки параметров];
4. Нажмите [SWI] и войдите в [Режим просмотра параметров];
5. Длительное нажатие [NUM +] в 10 секунд автоматический энергосберегающий режим, цифровая трубка
Будет мигать дважды, что означает, что Настройка прошла успешно. После входа в
Режим энергосбережения, если нет работы с любой кнопкой в течение 10 секунд, цифровой
Дисплей выключится, но программа работает, вы можете коротко нажать [SET], чтобы восстановить
Дисплей временно, вы также можете долго нажимать [NUM +] снова, чтобы выйти из автоматического
Режим энергосбережения, цифровая трубка мигнет три раза, чтобы указать настройки
Успешно.
6. Длительное нажатие [NUM-] сброс и остановка времени, снова короткое нажатие [NUM-] для восстановления времени,
После сброса Светодиодные лампы больше не мигают.
[Режим просмотра параметров];
При включении удерживайте нажатой [SWI], войдите в режим просмотра параметров под видом параметров
Режим, можно просмотреть параметр текущей функции, светодиодный индикатор параметра
Будет мигать для отображения.
1. Короткое нажатие клавиши [SET], настройка параметров, можно выбрать один из [MOD].
[T1], [T2] или [NX], светодиодный индикатор выбранного параметра будет мигать, цифровой
Трубка отображает параметры, которые были установлены. Например: когда [T1] свет, цифровой
Трубка отображает содержимое [T1].
2. Нажмите клавишу [SWI], войдите в [режим работы];
[Режим настройки параметров]; При включении удерживайте нажатой [SET], войдите в режим настройки параметров в этом режиме,
Вы можете задать различные параметры, например, вы можете выбрать режим работы, также можете
Установите время задержки и т. Д.
1. Короткое нажатие клавиши [SET], настройка параметров, можно выбрать один из [MOD].
[T1]. [T2] или [NX], светодиодный индикатор выбранного параметра будет длиннее,
Цифровые трубки отображают параметры, которые были установлены. Например: если пользователи должны
Отрегулируйте режим работы, нажмите [SET], чтобы сделать светодиодные индикаторы точечными [MOD].
2. Короткое нажатие клавиши [SWI], cutover выбранной цифровой трубки, соответствующий цифровой
Трубка будет мигать.
3. Короткое нажатие клавиши [NUM +], выбранная цифровая трубка числовая + 1, добавить 9 стоп;
4. Короткое нажатие клавиши [NUM-], выбранная цифровая трубка числовая-1, уменьшено до 0
Остановить;
5. При установке [T1] или [T2] нажмите клавишу [SWI]
Появится Десятичная точка (шаг 0,1 секунды), нажмите [SWI] снова десятичная
Точка исчезает (шаг 1 секунды).
6
6. Нажмите клавишу [SET], сохраните параметры и войдите в [Operating
Режим].
Для
Пример
S:
Пример 1. Управляйте лампой, автоматически запускайте час, затем
Выключите.
Это приложение может выбрать функцию 2 или функцию 12, установить
Параметры; мод = "-12", T1 = "3 6 0", T1 = "xxxx", NX = "0 1 x" (x может быть
Любое значение, нет необходимости), в то же время, входной интерфейс в качестве пользователя
Переключатель, ниже находится процесс настройки:
1> Длительное нажатие [набор] введите в [Режим настройки параметров];
2> Короткое нажатие [набор], затем [мод] Световой индикатор, нажмите [NUM +] или
[NUM-], отрегулируйте цифровой дисплей трубки "--12";
3> Короткое нажатие [набор], T1 свет, набор T1 = "3 6 0", T2 нет необходимости,
X10 = "0 1 0 1";
4> Длительное нажатие [набор], Сохранение настроек и выход [режим настройки параметров],
Функция запускается немедленно.
Пример 2. Когда питание включено, машина работает 1 час, остановка 10
Минут,
5 циклов, машина выключается.
Это приложение может выбрать функцию 8, задать параметры; мод = "-0 8, T1 = "3 6 0", T2 = "0 6 0", NX = "0 0
0 5 ".



IIII. Электрические параметры
1. Рабочее напряжение: 85-265 В переменного тока (110 В 220 В)
2. Рабочий ток:
5 В/менее 90 мА (когда реле работает не менее 50 мА, выключите
Дисплей менее 15 мА
7
3. Рабочая температура:-20c-60c (предельная range-30c-70c)
4. Грузоподъемность:
Модуль нормально открытый интерфейс Максимальная грузоподъемность: DC 0-30 в/10A, AC
0-250 В/10A
Обычно закрытый Модуль Максимальная грузоподъемность: постоянный ток 0-28 В/10 А, переменный ток
0-125 В/10A
Ограничения:
1. Срок службы реле загружен действием в 100 000 раз, и поэтому более подходит для
Использование при низкой частоте и высоком токе управления тягой ситуации, не подходит
Для повторного использования в ситуациях быстрого действия;
2. Обратите внимание, что допустимая нагрузка на релейный порт, чисто резистивная нагрузка более чем в два раза
Для левого предела обычные индуктивные или емкостные нагрузки должны быть не менее трех раз
Больше разницы.

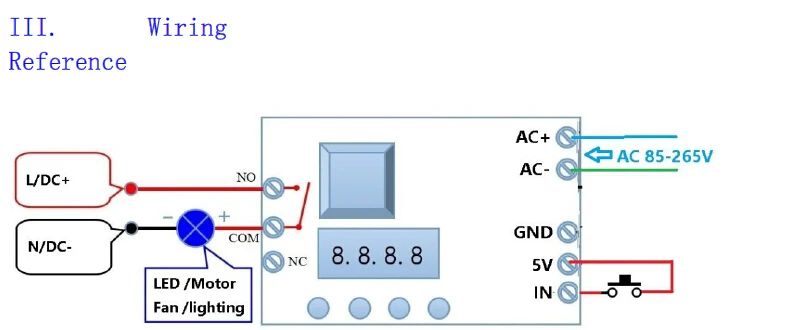

IV. Интерфейс модуля

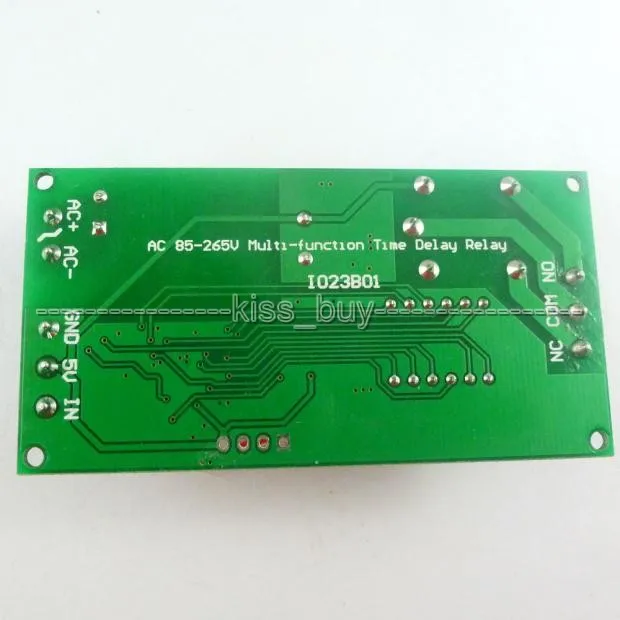

Напряжение модуля/Входной сигнал; есть три интерфейса, все интерфейсы имеют
Терминал, пользователь прост в использовании.

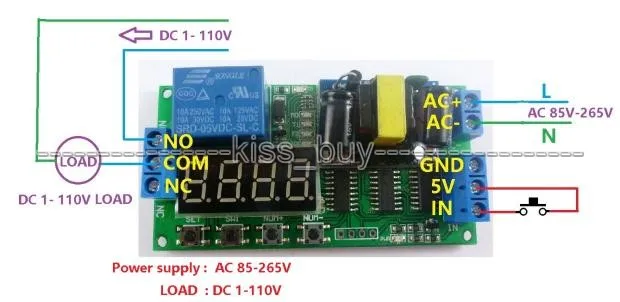

1. AC +; AC power live;
2. Переменный ток-: мощность переменного тока null
3. GND: 5 В постоянного тока отрицательный
4,5 В: 5 В постоянного тока
5. Вход: интерфейс входного сигнала. (Высокое напряжение 2,5-24 В допустимо; низкое напряжение 0-0,6 В
Недопустимо; напряжение 0,7-2,4 В неравномерно, вы должны избегать этого диапазона напряжения)

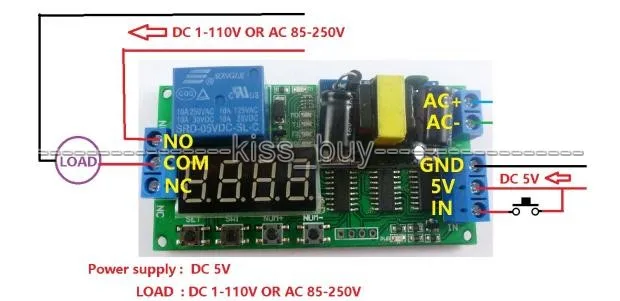

Выход модуля: Есть три интерфейса, все интерфейсы имеют терминал.
1. Нет; обычно открытый интерфейс, реле становится пустым до, после короткого замыкания
С COM;
2. COM; общий интерфейс;
3. NC; обычно закрытый интерфейс, короткий с COM раньше, становится свободным после pull-in.

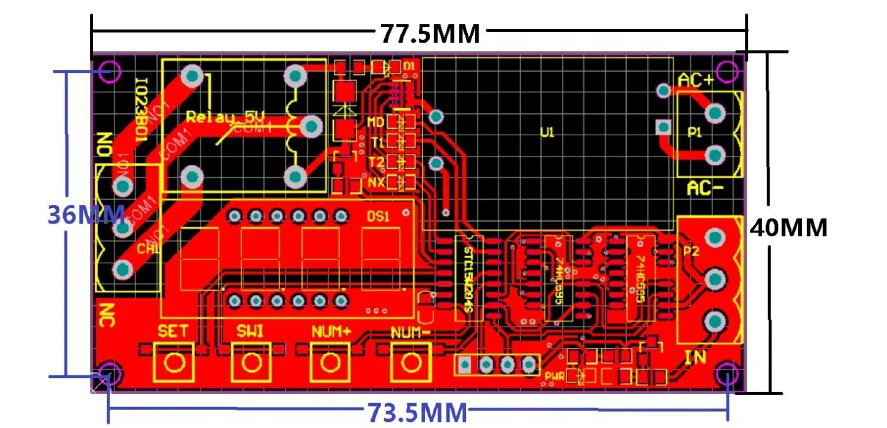

V. Размер модуля
1. Размеры: 77,5 мм * 40 мм * 20 мм (Д * Ш * В);
2. Размер винта: 4*2,5 мм.
3. Резьбовые отверстия на расстоянии центра: 73,5 мм * 36 мм
4. Вес: 39 г




  Содержимое упаковки

100% Новый бренд
