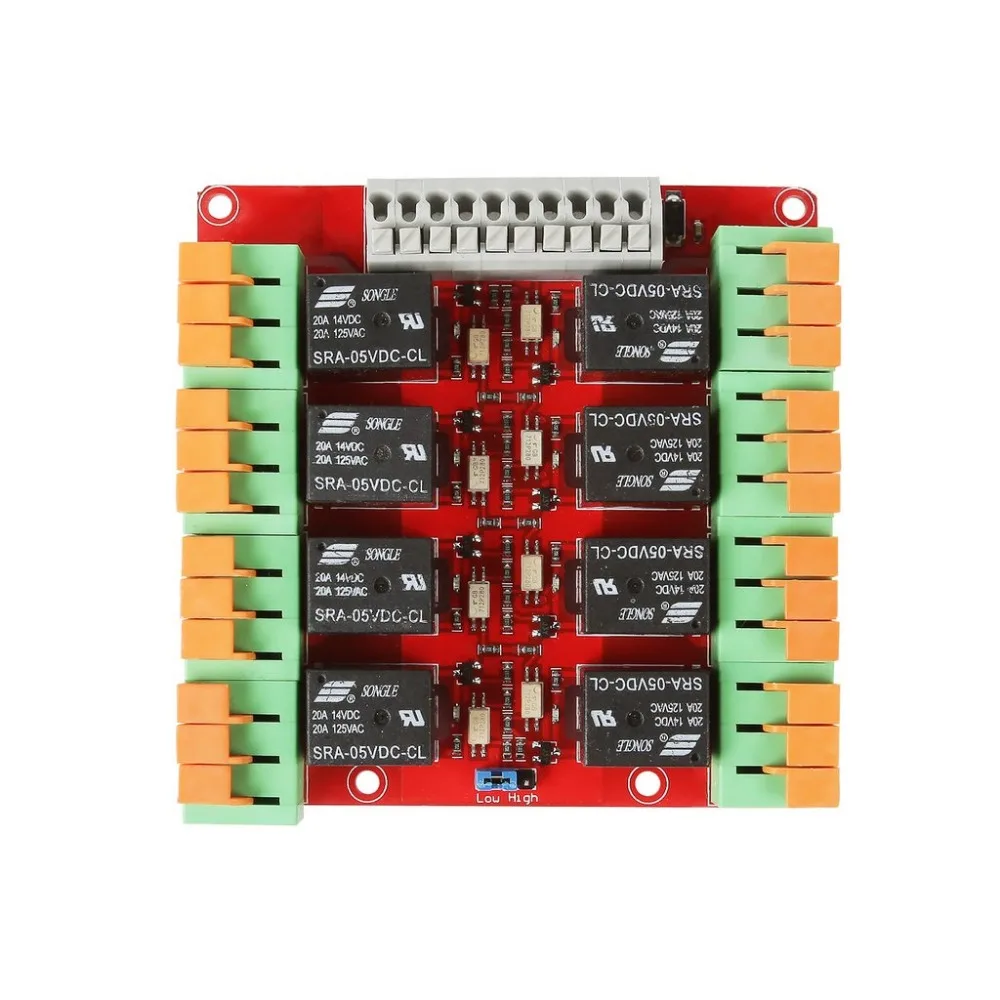

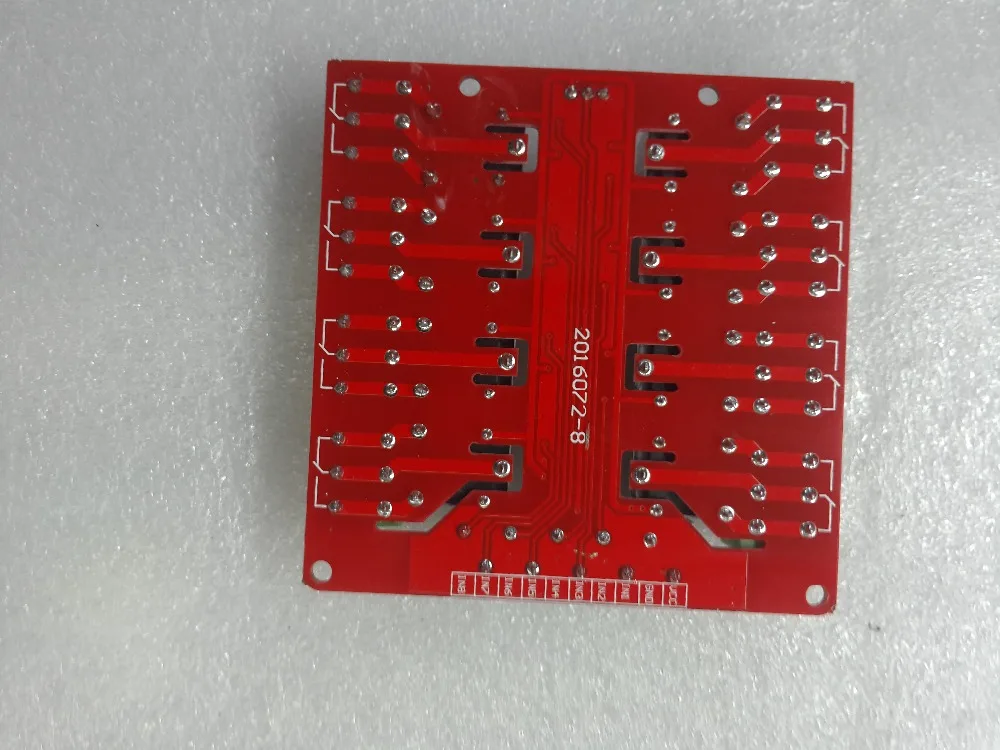

Двунаправленный изолированный 8 канальный модуль управления реле, в зависимости от потребностей потребителя, он может выбрать высокий или низкий электрический уровень контроля забора груза реле. Модуль принимает натуральная кожа и высокое качество реле мощности, Индустриальный топ-наиболее ультра маленькая посылка оптопары, высокая мощность прибор для тестирования диэлектрической транзистор, красные сигнальные огни, двойная сторона военного класса пластина pcb, после общего анализа, с его стабильной производительностью; он может широко использоваться в различных случаях контроля мощности.

1 Модуль Инструкция

1. модуль принимает натуральная кожа и высокое качественное реле, переменный ток, 125 V/20A, DC 14/20A

2. с применением промышленных верхних-самых маленьких двунаправленный оптосоединителей, модуль имеет полную защиту от шумов и стабильную производительность.

3. Рабочее напряжение модуля 5 В;

4. пользователи могут выбрать электрический уровень реле, либо пикапы возникают на высоком электрическом уровне или низком электрическом уровне; модуль содержит сопротивление ограничению тока, он может управляться непосредственно положительными и отрицательными электродами источника питания, а также может управляться с помощью Консоли ввода/вывода микроконтроллера.

5. Конструкция отказоустойчива, даже если контрольный провод был поврежден, но реле будет принимать любые действия.

6. человеческая конструкция интерфейса, все интерфейсы могут быть непосредственно выровнены через соединительные клеммы, что очень удобно.

7. Предоставление 4 шт. стопорный Болт отверстия, что способствует легкому использованию.

8. Индикатор состояния реле (красный)

2) интерфейс модуля

Конец управления модуля: Он имеет 11 линий интерфейсов, все интерфейсы могут быть непосредственно выровнены с проводом, для удобства наших пользователей.

DC +: Отключение подключено к положительным электродам внешнего прямого тока.

DC-: Отключение подключено к отрицательным электродам внешней мощности постоянного тока.

VRFF: фотоэлектрический изолированный контрольный конец относится к земляной проволоке.

При использовании высокого электрического уровня для управления: сигнал должен подключаться к отрицательному электроду панели управления пользователя ..

При использовании низкого электрического уровня для управления: сигнал должен подключаться к положительным электродам панели управления пользователя ..

CH1-CH8: Управляющий интерфейс реле

Если VREF подключен к отрицательному электроду мощности, когда окончание на высоком электрическом уровне (относительно VREF), реле будет отображаться соответственно.

Если VREF соединен с положительным электродом мощности, когда окончание на низком электрическом уровне (относительно VREF), реле будет отображаться соответственно.

Примечание: изолированный релейный модуль используется для адаптации плохих электромагнитных сред или случаев, требующих хороший сигнал, полного изолированного эффекта, мощность инструкция панель управления (который по представленным соответствиям питание подключено к VERM) и мощность источника релейного модуля (DC +/DC-) должна быть дифференцирована, если эти две мощности являются общей поверхностью, Тогда это не полный изолированный эффект, в данный момент, пользователи могут выбрать наш более экономичный стандартный тип релейный модуль.

Выход реле: есть 24 линии интерфейсов, все интерфейсы могут быть непосредственно выровнены с проводом, для удобства наших пользователей.


NO1-NO8: реле, как правило, открытый интерфейс, это свисающие сережки до реле для пикапа и коротких замыканий с COM после забора груза.

COM1-COM8: общий интерфейс реле

NC1-NC8: обычно закрытый интерфейс реле, он коротких замыканий с COM до захвата реле и болтается после захвата реле.

Обеспечить схемы
