30 канальный декодер и драйвер DMX 60 А лучшая панель контроллера 512 для RGB

30 канальный DMX декодер и драйвер 60A для RGB Светодиодные полосы света лучший DMX 512 led контроллер DC9-24V

Добро пожаловать для использования 30 каналов постоянного декодера, которые используют передовые микроэлектронные

Технология управления. Эта технология изменяет международный стандарт моды DMX512/1990

Цифровые сигналы управления в аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; Каждый канал

Может достигать 256 уровней управления. Этот постоянный декодер используется при DMX512 оборудовании управления

Контроль общего светодиодный освещения.

Храктеристика устройства:

1. Максимальный ток нагрузки: 2А × 30CH2. Максимальная нагрузка: 720 Вт (12 В) 1440 Вт (24 В)3. Уровень выходного серого: 2564. Входной сигнал: DMX512/19905. Выходной сигнал: 30 каналов постоянного ШИМ6. Выход DMX : 30 каналов7 .. Входная мощность: DC9V-24V8. Режим подключения: общий анод9 .. Размер крышки: 225*88*35 мм10 .. Размер упаковки: 270*100*70 мм11. Вес нетто: 320 г12. Вес брутто: 365 г13 .. стандартный разъем DMX512 RJ45; Порт Ethernet и стандартный XLR-3 разъем caron Основные функции: Есть 30 выходных каналов, можно подключить к одним или RGB лампам; 0-100% выход затемнения, каждый канал 256 серых уровней Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями; Входное напряжение постоянного тока DC9V ~ DC24V; Каждая занимает 30 DMX-адрес. Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения. Вопросы и ответы: В: Может ли мой главный контроллер подключиться к нему? Ответ: он может принимать выходной сигнал DMX512/1990. Если ваш DMX512 мастер-контроллер, он может использоваться. В: Могу ли я использовать его для ламп? О: есть 30 выходных каналов, можно подключить к одиночным или светодиодные лампы RGB (DC9V-DC24V продуктов постоянного напряжения светодиодный светильник, таких как светодиодные ленты, светодиодные лампы и трубки, светодиодный панельный светильник s и так далее) Декодера, чтобы использовать:Первая Настройка адреса DMX:Набор декодеров адреса с помощью переключателя кодирования, из которых 1-8 для настройки Адреса началаБинарный цифровой переключатель кода DMX512, первый-самая низкая позиция, девятыйСамый высокий бит кода адреса может быть установлен до 255.DMX512 start address code-это сумма переключателей 1-8, в то же время поверните внизПереключатель кода (вкл. «1»), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»),Значение Бит 0.Пример 1:Как следующая схема 1, адрес запуска DMX512 установлен в 37, кодируя номер 6,3,2 позицииНа циферблате переключателя на «1», другие настроены на «0», затем сумма переключателя 1-9 кодовое значение 32 + 4 + 1,Это адрес запуска DMX512 37

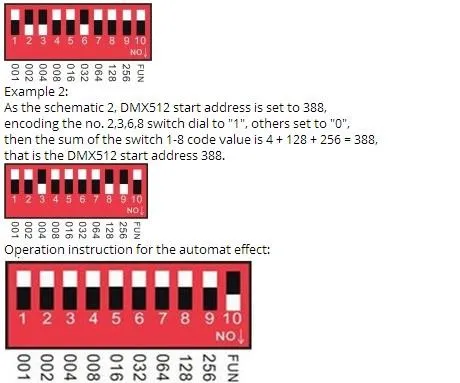

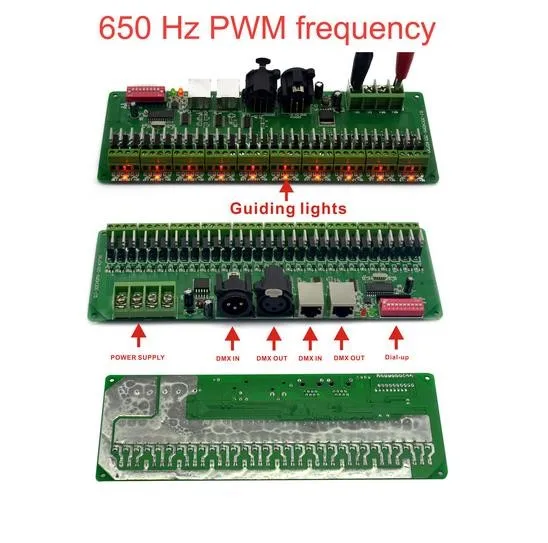

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 выключен. Выбор эффекта (кнопка переключения No.1 на No.4): 1, Push No.1: Автоматическая езда на велосипеде. 2, Push No. 2: семицветный постепенное изменение цикла. 3. Push No.1 и 2: RGB выцветает и выцветает 4. Push No.3: Severn color jumping 5. Нажмите No.1 и 3: RGB jumping. 6. Push No.2 и 3: красный цвет. 7. Нажмите № 1 и 2 и 3: зеленый цвет. 8. Пуш-ап № 4: синий цвет. 9. Push No.1 и 4: желтый. 10: Push No.2 и 4: фиолетовый. 11. Push No.1 и 2 и 3: Cyan. 12. Push No.3 и 4: белый. 13. Push No.1 и 3 и 4: семицветный постепенное изменение цикла и прыжки. 14. Нажмите No.2 и 3 и rgb-цвет постепенно меняется и прыгает. 15. Нажмите No.1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки. Выбор скорости (кнопочный переключатель № 5 на № 8) 1.Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.7: 1,5 секунды. 4. Push No.8: 2 секунды.   30 каналов DMX декодер структура чертеж:   Схема подключения системы DMX512:
