Мини DDS цифровой генератор сигналов с функцией синтеза DIY набор панелью

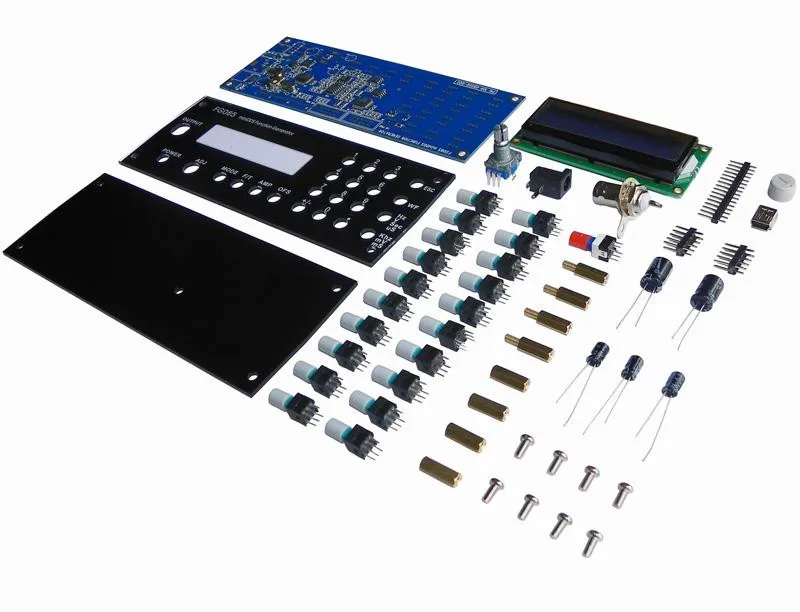

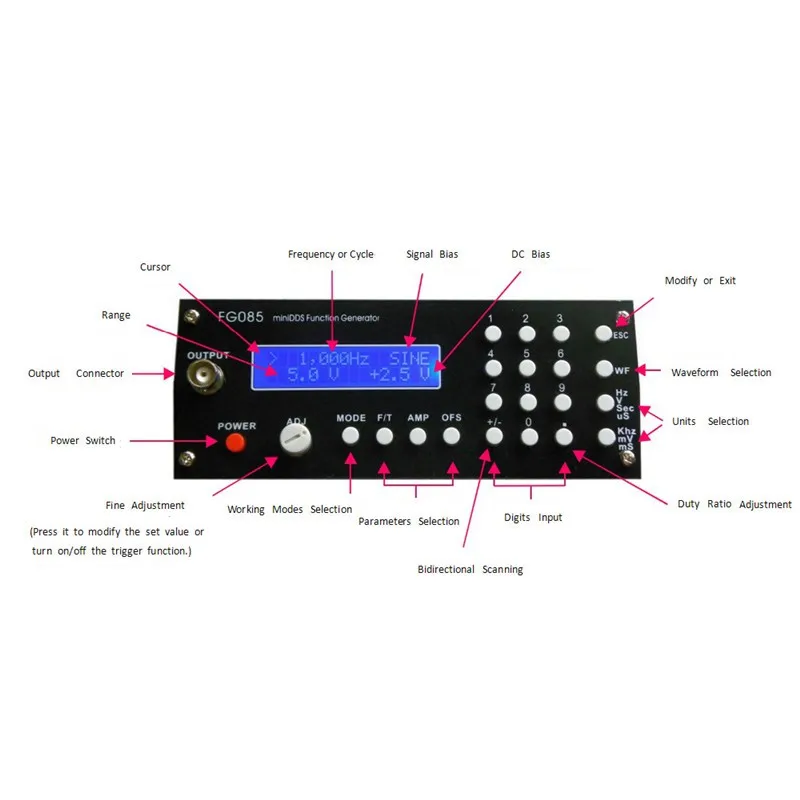

Мини DDS цифровой генератор сигналов с функцией синтеза DIY набор с панелью Синусоидальная квадратная Пилообразная треугольная волна generador de funcione   Типы выходного сигнала включают синусоидальную, квадратную, треугольную, положительную и отрицательную пилообразную, положительную и отрицательную лестницу, пользовательскую произвольную форму волны и сигнал управления Сервоприводом. Этот цифровой генератор функций синтеза DIY kit разработан специально для любителей электроники и студентов/любителей.   Особенности: Параметры, включая частоту, диапазон, смещение и т. Д., все установлены цифрами, быстро и удобно для работы. С функцией тонкой регулировки, и размер шага можно установить свободно. Функция частотной развертки, частота начала-стоп, время и скорость могут быть установлены цифрами; Триггерный сигнал управляют запуском и концом частотной развертки, форма волны частотной развертки-это Выбранная форма волны. С функцией триггера, можно использовать внешний сигнал для управления выходом и запуском и концом частоты развертки генератора сигнала. Пользователь может свободно определять необходимую форму сигнала, может регулировать его частоту, диапазон, смещение и т. Д. После загрузки с ПК. Под режимом сигнал сервопривода, может установить положение сервопривода свободно, может также работать назад и вперед любые разделы установки.   Пример: 1. Выходная частота устанавливается на 5 кГц, ключевая операция: [F/T][5][кГц] 2. Выходная амплитуда устанавливается в 3 в пике, ключевая операция: [AMP][3][V] 3. Смещение постоянного тока устанавливается до-2,5 В, ключевая операция: [OFS][+/-][2][5][V][.] Основные Режимы работы: Режим фиксированной частоты (CW) Режим развертки (развертки) Сигнал сервопривода (сервопривод) Характеристики: Типы выходного сигнала: синус, квадрат, треугольник, положительный и отрицательный пилообразный зуб, положительная и отрицательная лестница, пользовательские произвольные формы волны и сигнал управления Сервоприводом Частотный диапазон: 0-200 кГц (синус) Разрешение частоты: 1 Гц Точность частоты: 0,149 Гц (при F> 40 Гц), 0,000596 Гц (при F <= 40 Гц) Разрешение цикла: 1 мс Амплитудный диапазон: 0-10 в pp Точность амплитуды: 0,1 В Диапазон смещения постоянного тока: от-5 В до + 5 В Точность смещения постоянного тока: 40 мВ Глубина памяти сигнала: 256 байт Максимальная частота образцов: 2,5 Msps Уровень входного сигнала: высокий 3,5 В (мин), низкий 1,5 В (макс.) Когда Выходная задержка триггерной формы сигнала: менее 5us Синхронный выход: уровень TTL Выходное сопротивление: 50 Ом Напряжение источника питания: 15 В постоянного тока Ток подачи: <150 мА (без нагрузки) Размер печатной платы: 15,5*5,5 см/6,1*2,16 дюйма (Д * Ш) Вес печатной платы: 32 г/1,14 унций Размер экрана: 6,5*1,5 см/2,6 * 0.6in (Д * Ш) Вес экранной доски: 31 г/1,09 унций Размер панели: 15,5*6 см/6,1*2,36 дюйма (Д * Ш) Посылка: 24*10*4,5 см/9,45*3,94*1,77 дюйма Вес посылка: 194 г/6,85 унций Посылка: 1 * DDS цифровой генератор функций синтеза с панелью
