5 шт./лот Голос acvated свет зондирования переключатель задержки коридор голос

5 шт./лот Голос acvated свет зондирования переключатель задержки коридор голос

звук и управление светом переключатель/задержка энергосберегающие переключатель комплект, DIY электронные компоненты. мы гарантируем, что схема является правильным, и после неоднократных экспериментов, чтобы быть в состоянии работать должным образом и стабильно.

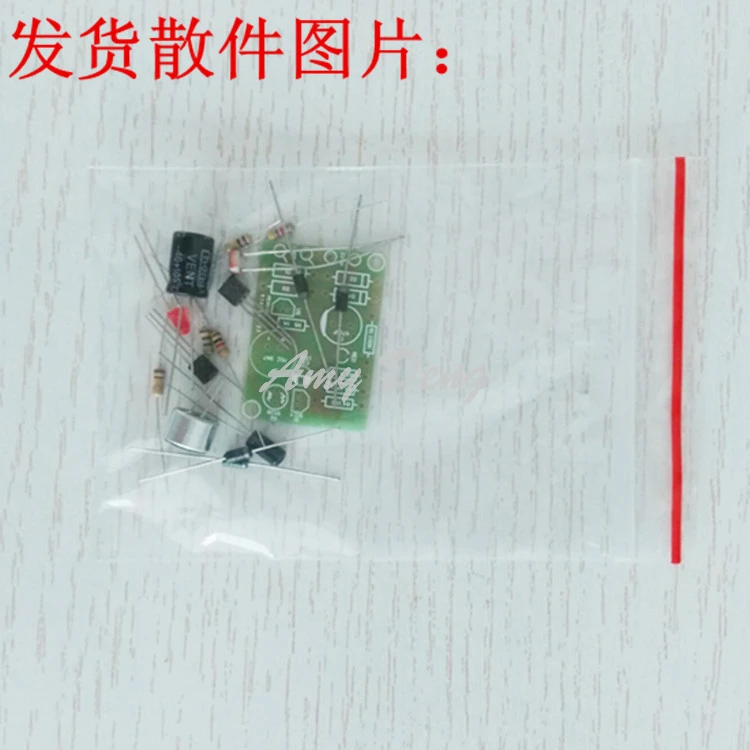

цюань тай лис нг. комплект содержит ПЕЧАТНОЙ платы и полный набор электронных компонентов (как показано ниже). тех пор, пока цепь в соответствии со стандартными компонентами сварки ошибка, не нужно для отладки

может добиться успеха. приложений на электронных начинающих DIY, обучения и учебного оборудования, обслуживанию электрооборудования, и т. д. С2 возможностями для определения свет от меня, принцип значок значение

10 мкФ

-этот комплект имеет преимущества простая схема, после неоднократных экспериментальных результатов. новый пакет выбран высокое качество компонентов, низкий процент отказов, больше, чем рынок открылся много аналогичного качества

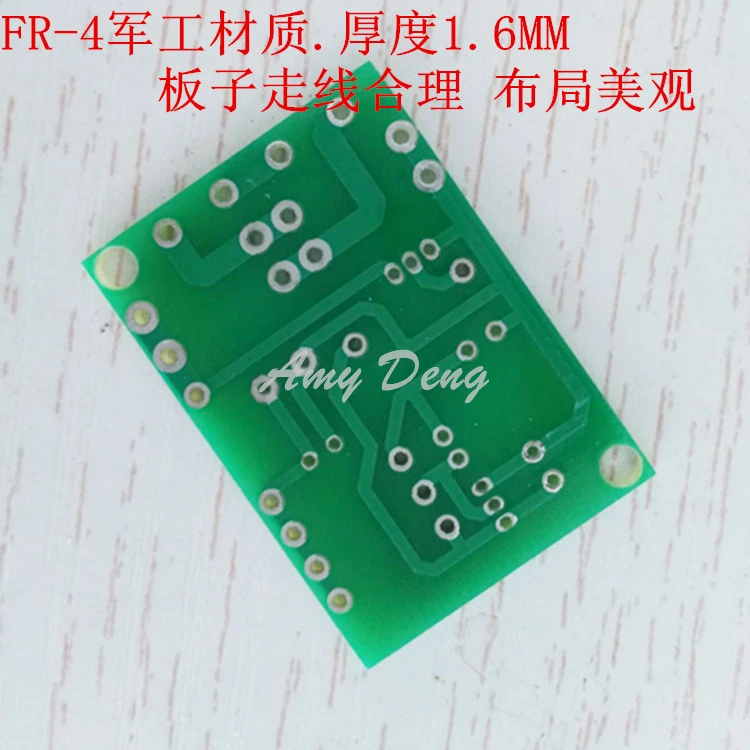

с. PCB для начинающих дизайн-выберите толщина высокой твердостью FR-4 стеклянная пластина 1.6 мм, увеличение площадку, ходить в линию bold, процесс сварки меди

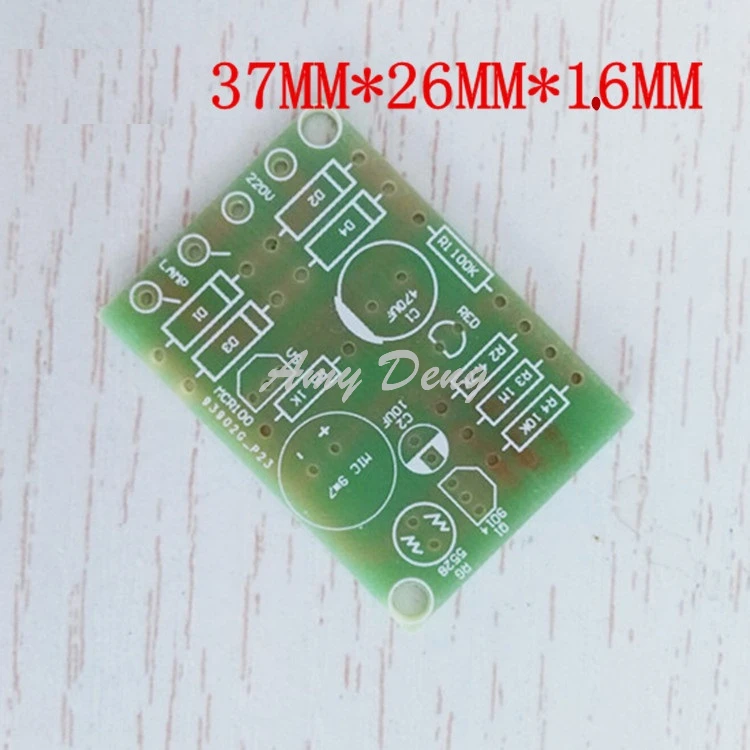

не просто отбортовки фольги. PCB спецификации дополнений 37x26 мм, вес нетто 9 г. доморощенные, достаточный запас, надежное качество, пожалуйста, будьте уверены, чтобы купить.

короткого замыкания функций на:

день не горит, ночные звуки (пропаганда хлопок), автоматизации чески отключается после периода меня задержки, а экономить электроэнергию, удобное управление эффект.

-рабочее напряжение:

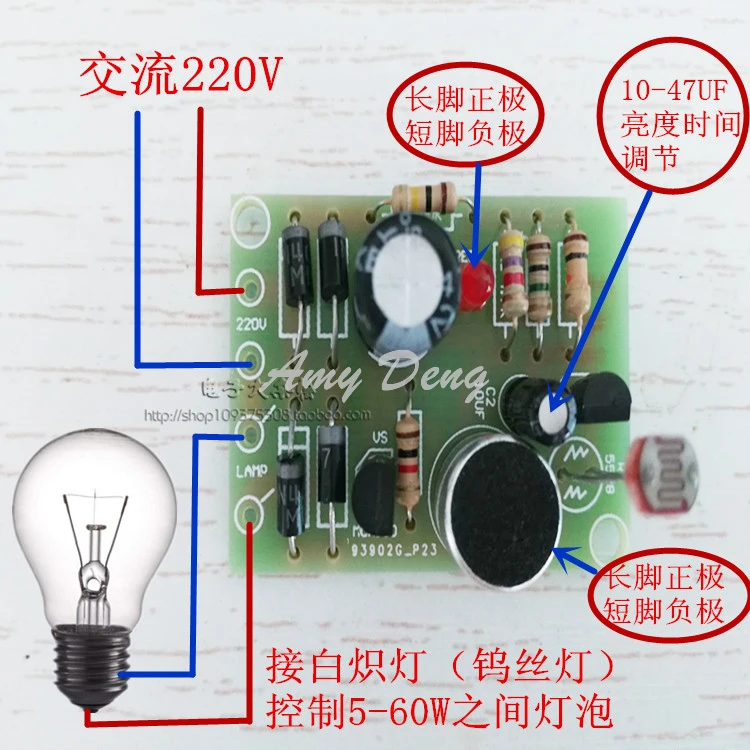

эта схема предназначена для работы с напряжением 220 В, который используется для контроля мощности лампы накаливания в 5-60 годах Вт. в практике cal приложений на, измените значение R1 может быть изменен

рабочее напряжение цепи, диапазон напряжения 5-250 В должна быть в пределах ток может управляться с вольфрамовой проволоки под различные напряжения огни (например, автомобиль

когда R1 220 В лампочки), значения 100 К, 22 В 15 К и другие напряжения.

в принцип замыкания:
220 В alterna нг ток через лампы D4 ~ D1, через D1 ~ D4 rec фиери, R1 ток limi нг напряжение, LED регулятор напряжения и индикатор режима ожидания), фильтрация С1 после передачи

около 1.8 В источника питания ПОСТОЯННОГО ТОКА в цепи. потому что во ГЛАВЕ использует свет излучают нг диода, с одной стороны, использует его прямого падения напряжения напряжение регулирование на, одновременно использует

люминесценции надлежащего es ожидания indica. схема управления состоит из R2, MIC, С2, R3, R4, VT, и RG. есть другие вокруг

когда сопротивление света photosensi ве резистор около 1 К ом, VT коллектор напряжение всегда в низкий потенциал al, даже если схема не имеет в хлопок

должны. в ночное время, the photosensi ве резистор для 1 М ом, lif нг зажим эффект VT, затем VT в расширенном состоянии, если нет

звук, затем VT коллектора с будете низкий потенциал al, тиристор из-за отсутствия пусковое напряжение и выключить. звук сигнала, принимаемого МИКРОФОН преобразуется в электричество, когда хлопок является хлопали.

сигнал, С2 соединен с базы в. Т., и позитив в. е. половина звуковой сигнал добавляется к VT базы, и VT находится в состоянии satura на, что эквивалентно amplifica на государства.

управления полюс тиристорный заземлен, и схема не имеет никакой реакции. когда отрицательно е. половина звуковой сигнал добавляется к VT базы, он вынужден быть отключен от усилителя.

в государстве, коллектор до высокого потенциала др., и выходное напряжение тиристорного срабатывает, так что основная схема имеет ток через, что эквивалентно переключатель закрыт, и главной цепи, соединенных последовательно.

в курсе лампочка работать. на данный момент С2 позитив в. е. электрод для высокого потенциала др., the отрицательно е. электрод для низкий потенциал al, ток через R3 медленно С2 заряда (на самом деле

C2 разряда), когда C2 напряжение для достижения баланса между двумя концами, VT повторно в состоянии amplifica на, тиристора выключить, гаснет свет, изменение размера С2 может быть

изменить мне электрический свет. этот переключатель может быть с 100 Вт после нагрузки, подходит для дома бордовый нг и лестницы коридор и других местах.

детальный чертеж:
