2 шт./лот 8-ходовой релейный модуль/оптопара/высокий уровень триггера/двойной PCB

2 шт./лот 8-ходовой релейный модуль/оптопара/высокий уровень триггера/двойной PCB

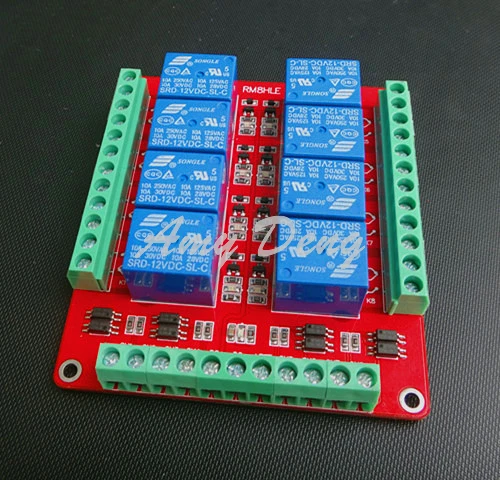

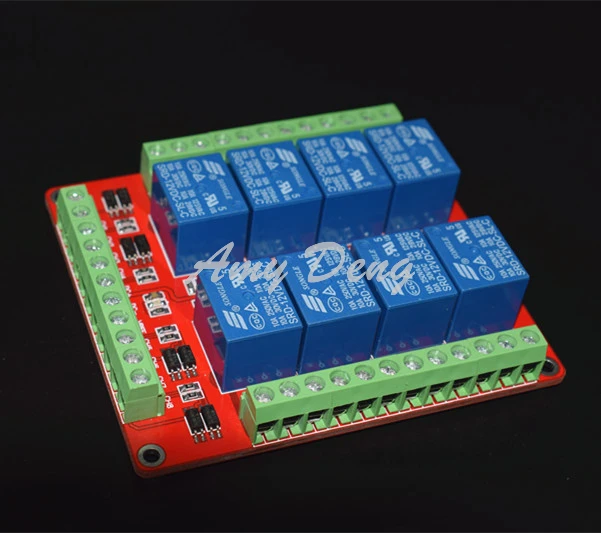

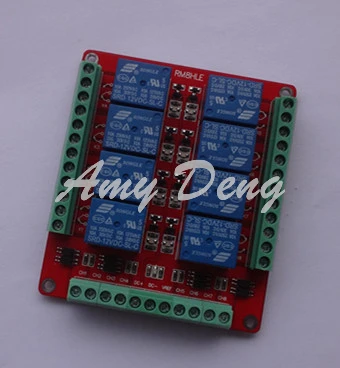

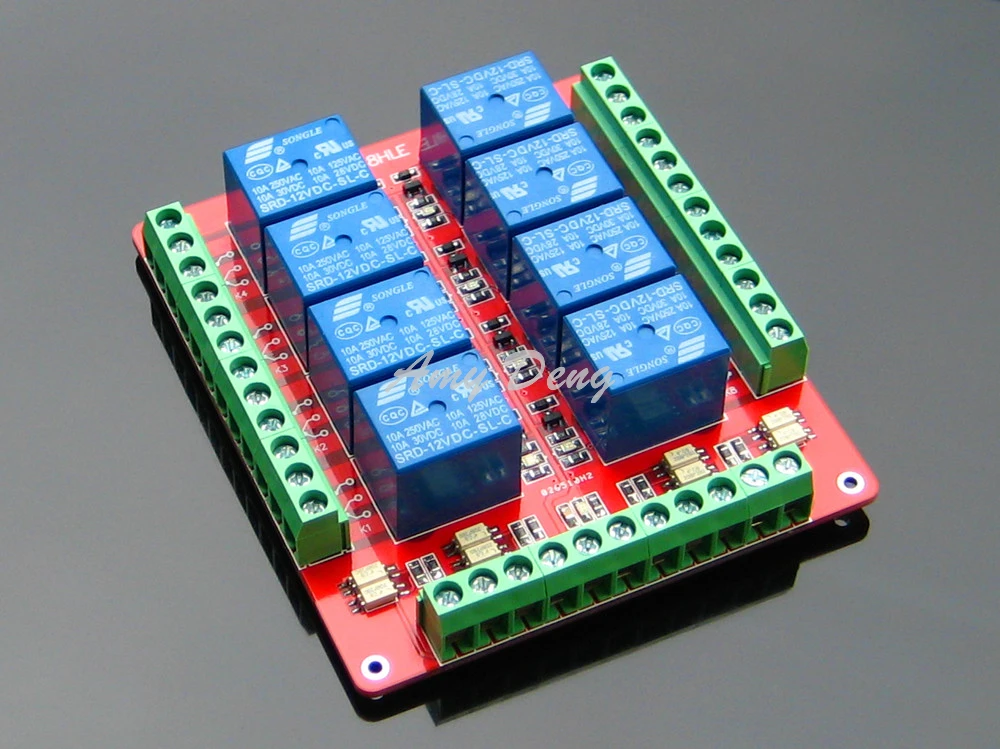

RM8HLE Изола на тип реле управления модулем

Модуль управления реле типа 8 на IsolaПодлинное качество, сверхмаленькая упаковочная оптопара, высокомощный и высоковольтный транзистор, красный и синий сигнальные огни, военная двойная пластина PCB, Комплексная, стабильная производительность и расположение внимательны, могут быть широко использованы во всех видах управления питанием.

Описание одного модуля

1. Модуль использует качественное реле высокого качества, обычно открывает интерфейс максимальной нагрузки: 250 В/10 А переменного тока, 30 В/10 А постоянного тока;

2. ИспользованиеВысшее качество в отрасли очень маленькое., Сильная способность А-помех, стабильная производительность; ток триггера составляет всего 3 мА;

3, модуль opera ng напряжение 5 В, 12 В, 24 В может быть использован на выбор; в противном случае 1, 2, 4, 8 модуль может быть использован для выбора;

4, высокоуровневый релейный модуль, содержащий токовый резистор limi ng, высокий уровень может быть DC +, также может установить высокий микроконтроллер I/O порт;

5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не двигается;

6, индикатор питания (красный), 8-полосный индикатор состояния реле (синий)

7, дизайн интерфейса гуманности, весь интерфейс может быть непосредственно подключен через терминал, очень удобно

8, Размер модуля: 7,9 см * 9,0 м * 1,8 см (длина * ширина * высота)

9, с 4 фиксированными отверстиями для болтов, легко устанавливается

Два модуля интерфейса

Модуль управления терминалом:Есть 11 проводов интерфейс, все интерфейсы могут быть напрямую подключены к свинцу, чтобы облегчить использование пользователей

1, DC +: внешний источник питания постоянного тока катода (есть 5 В, 12 В и 24 В модуль может быть использован)

2, DC-: внешний источник питания постоянного тока

3, VERF: фотоэлектрический Изола на контрольной концевой опорной поверхности, сигнал должен быть подключен к nega ve пользовательской контрольной плате Питания

4. CH1-CH8: интерфейс управления реле, высокий уровень (rela ve to VERF)

Примечание. Релейный модуль isola предназначен для того, чтобы адаптироваться к жесткой среде электромагнита c или высоким сигнальным аппликаторам, если вы хотите полностью достичь Изолы, панель управления пользователя (i. е. Подключаемый источник питания VERF) и релейный модуль питания (DC +/DC-) должны быть отключены, если два блока питания co, которые не полностью изолированы, стандартный релейный модуль типа на этом мне пользователь может использовать больше экономики США.

Релейный выход:Есть 24 проводных интерфейса, все интерфейсы могут быть напрямую подключены к свинцу, чтобы облегчить использование пользователей

1, NO1--NO8: нормально открытый релейный интерфейс, подвесное реле до и после COM короткой тяги

2. COM1--COM8: общий интерфейс реле

3, NC1--NC8: нормально замкнутое интерфейсное реле, реле и короткое замыкание COM, при подвешивании
