Этот bms предназначен для 4S аккумуляторной батареи lifepo4 с функцией балансировки

 1) с балансом

2) с балансом/сигнальными кабелями;

3) без температурного выключателя

4) Зарядка BMS с разрядным портом отличается;

5) схема обнаружения (переразрядка, перегрузки по току и короткого замыкания)

6) Добро пожаловать OEM

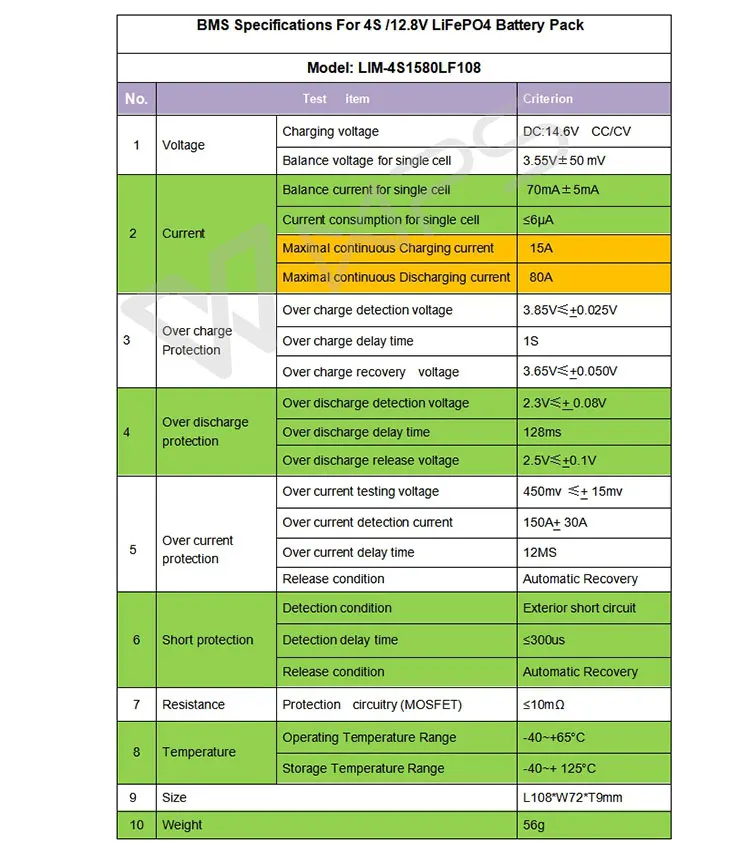

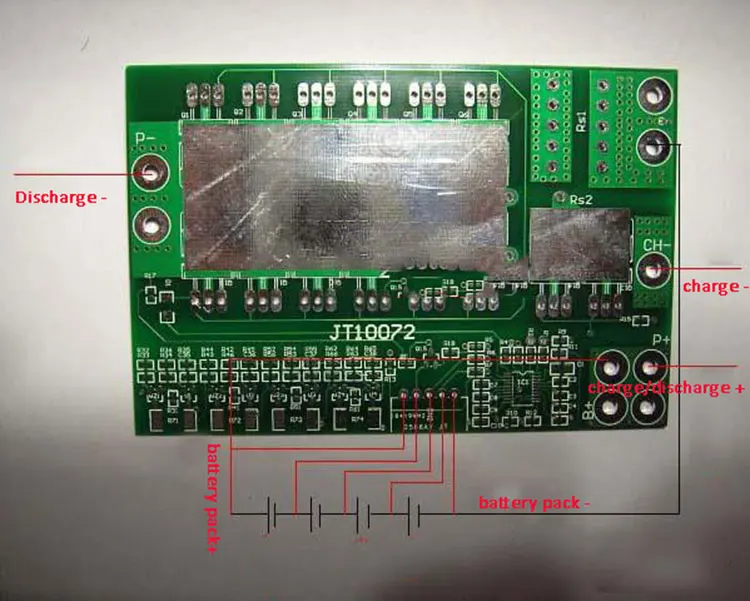

Подключение к проводу:

Зарядка: CH-& P +

Разряд: P-& P +

1. Уведомление о монтаже батареи перед установкой BMS:

Каждая ячейка должна соответствовать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА · ч). Lfepo4 cell, напряжение между 2,6 V ~ 3,5 V, li-ion cell, напряжение между 3 ~ 4 V.

Если ячейки полностью заряжены, пожалуйста, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серия.

2. Инструкция по подключению проводов BMS:

(A) Подключите Б-большой короткий провод к аккумулятору общего отрицательного конца (если б-и разрядный порт с несколькими отверстиями, вы можете использовать один большой провод для подключения одного отверстия или нескольких средних проводов для подключения каждого отверстия.)

(B) Подключите провода сигнала/баланса: Удалите провода баланса из BMS перед сборкой. Начиная с B1, первый провод подключается к первой ячейке положительным, второй баланс B2 провод подключается ко второй ячейке положительным, B3 подключается к третьей ячейке положительным, баланс провода пайки должны быть в соответствии с заказом B1, B2, B3....B4

(C) Убедитесь, что все провода верны, прежде чем подключить разъем в BMS: Используйте многометровый для проверки каждого соседнего напряжения серии, если нет, BMS будет гореть. (Литий-ионное напряжение менее 4 в, напряжение Lifepo4 менее 3,5 В)

(D) Проверьте общее отрицательное напряжение батареи между общим положительным значением батареи, равно ли общее напряжение.

(E) Подключите балансовые провода к BMS (Подключите низкую разрядку к высокому бит), подключите зарядку/разрядку больших проводов к «P-» Подключите второй большой провод к CH-, подключите красный большой и второй большой провод к аккумулятору общего положительного конца. (две пары проводов, P-& P + для разрядки, CH-и P + для зарядки) Проверьте общее напряжение разряда снова.

Примечание:

1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления;

2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты;

3) при подключении аккумулятора он может не разрядиться. В этом случае подключение зарядного устройства может быть восстановлено в нормальном рабочем состоянии;

4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества.
