Плата защиты аккумулятора BMS PCM lifepo4 50A bms pcm с балансировкой для запуска

Плата защиты аккумулятора BMS PCM lifepo4 50A bms pcm с балансировкой для запуска

Эта bms для 4S lifepo4 аккумулятор с функция балансировки для детей возрастом от 12V автоматический запуск аккумуляторного блока.

1) с балансом

2) с кабелями для балансировки/сигнала;

3) без переключателя температуры

4) Зарядка BMS с разгрузочным портом такая же;

5) цепь обнаружения (перегрузка, Перегрузка по току и короткое замыкание)

6) приветствуем OEM

1. Уведомление о сборе батареи перед установкой BMS:

Каждая ячейка должна совпадать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость может отличаться в пределах 50 мА · ч). Lfepo4 сотовый напряжения между 2,6 V ~ 3,5 V, литий-ионный аккумулятор, напряжение с диагональю экрана 3 ~ 4V.

Если ячейки полностью заряжены, разряжайте их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серии.

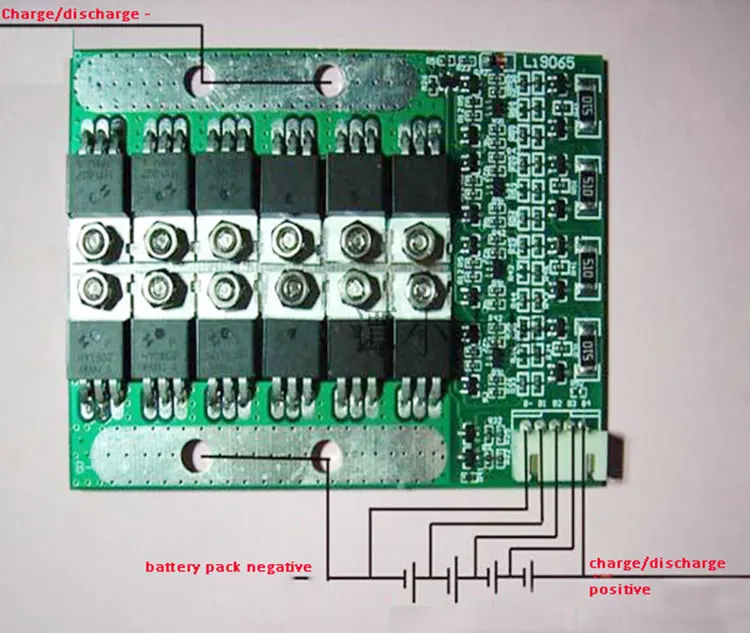

2. Инструкция по подключению проводов BMS:

(A) Подключите Б-большой короткий провод к батарее, общий отрицательный конец (если б-и разгрузочный порт с несколькими отверстиями, вы можете использовать один большой провод для подключения одного отверстия или нескольких средних проводов для подключения каждого отверстия.)

(B) Подсоедините Сигнальные/балансирующие провода: Удалите балансирующие провода из BMS перед сборкой. Начиная с B1, первый провод подключается к первой ячейке положительным, второй баланс B2 провод подключается к второй ячейке положительным, B3 подключается к сторонней ячейке положительным, балансировочные провода для пайки должны быть в соответствии с заказом B1,B2,B3..B4

(C) убедитесь в том, что все проводов перед оформлением заказа вы подключите разъем BMS: Используйте мультиметра для проверки каждой из соседних серии напряжение 3,2 v, Если же нет, то BMS будет гореть. (Литий-ионная напряжение меньше 4 V,Lifepo4 напряжения меньше номинального напряжения 3,5 V)

(D) Проверьте общее отрицательное напряжение батареи между аккумулятором, общее положительное, независимо от того, равное ли это общее напряжение.

(E) Подключите балансирующие провода к BMS (Подключите низкие бит к высоким бит), подключите большие провода для зарядки/разряда к «P-», подключите красный большой провод к батарее, общий положительный конец. Снова проверьте общее напряжение разряда.

Обратите внимание:

1) обратите внимание, что входное и выходное напряжение, а также параметры тока нагрузки для платы защиты питания не превышают электрические параметры допустимого потребления энергии;

2) обратите внимание, что ток нагрузки не может работать долгие часы между максимальным постоянным током работы и током защиты от перегрузки по току;

3) при подключении аккумулятора он может не разряжаться. В этом чехол, Подключите зарядное устройство, может быть восстановлено в нормальном рабочем состоянии;

4) хотя встроенная схема электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от платы защиты статического электриения.
