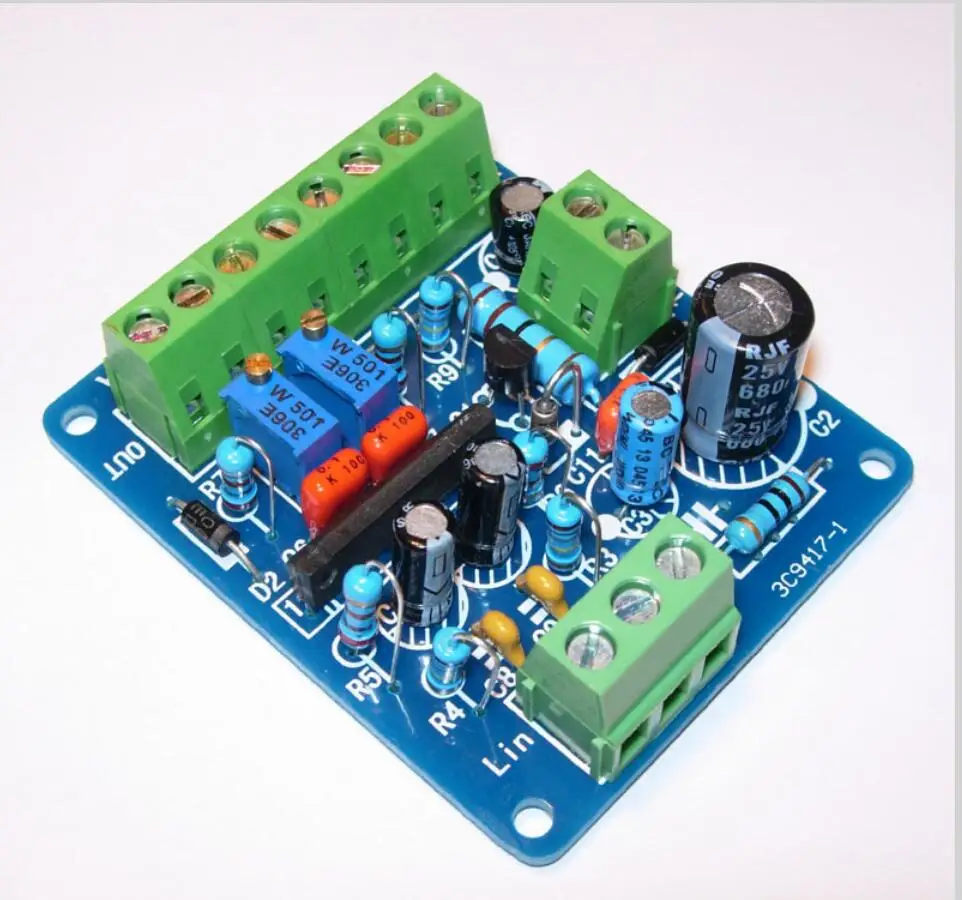

Три характерные черты:

1, использование уровней звука, предназначены для тестирования импорта интегрального микросхемы, включая динамическую контурную сеть (например: вход 1 в, выход 1 в, вход 4 в, выход 2 в; Вход 9 В, из 3 В), как динамические, так и точные инструкции, Указка имеет умеренный размах, чтобы избежать фиксации маленькой указки сигнала, большой указатель сигнала, оставляющий недостатки.

2, без раздельного электропитания, может быть напрямую получен от оригинальной мощности, по сравнению с TA7318P / TA7332P, что сокращает стоимость трансформатора, при занятии шасси для половины установки также более удобное и гибкое.

3. Конструкция цепи, имеет следующие характеристики:

Схема фильтрующего сигнала с низким проходом, устанавливаемая для фильтрации высокочастотных помех, подходит для жестких условий электропитания (например, автомобильной аудиосистемы).
Выходная чувствительность, регулируемая для различных головок датчика.
Наиболее часто используемый блок питания 12 В постоянного тока, простой в использовании в машине и на ПК-компьютере.
Функция защиты от обратной полярности источника питания.
Имеет защиту указателя мощности, чтобы избежать запуска праймера, чтобы расширить срок службы первой таблицы.
0,5 W галогенные лампы в металлической пленочные резисторы, запас мощности, для того, чтобы обеспечить длительный срок непрерывной надежную и стабильную работу.

[Технические параметры]

[Входная чувствительность]: Входной аудиосигнал 400 Гц, цифровой мультиметр Fluke 8025B, измерение файлов переменного тока в мВ, вход: 97mV, 39 указатель уровня + 3 дБ.
[Напряжение питания]: 12 в пост. Тока, 0,12 А.
[Размер печатной платы]: 5,2 см x 6,3 см.
[Клемма электропитания с подсветкой]: DC10 ~ 12 В, 50 мА. Для небольшой подсветки лампы, источник питания.
[Дальномер привода, измеритель уровня чувствительности]: рекомендуется чувствительность 500 мА, внутреннее сопротивление 630 Ом. В настоящее время эффект демпфирования является лучшим, другие характеристики демпфирующего эффекта метра будут отличаться, необходимо будет дополнительно отрегулировать.

Примечание: напряжение питания должно быть строго гарантированным 12VDC, хотя более 12VDC может работать в течение короткого времени, но долгое время будет гореть схема защиты. Проводка должна быть обесточено
[Инструкция по эксплуатации]:

1, Входная секция:

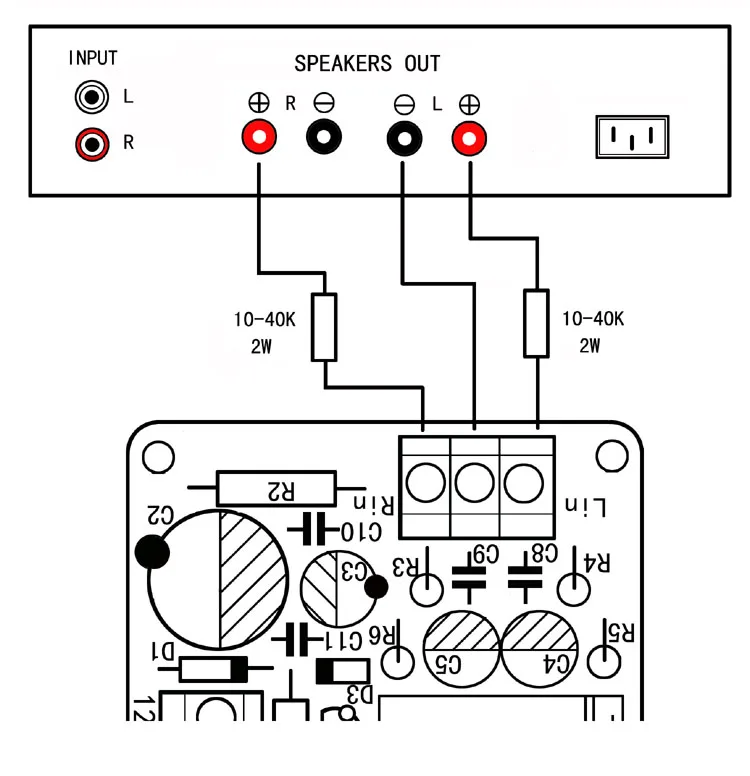

Lin, 0, Rin-это аудиовыход, подходящий для CD аудиовыхода в левой, нижней, правой каналах. Или подключен к входному терминалу переднего уровня, выберите выходной терминал, не должен быть подключен к выходному терминалу передней стадии или выходному терминалу потенциометра громкости.

2, выходной раздел:
Два клемма «+» и «-» на стороне VU-метра представляют собой выходы и должны быть подключены к клеммам «+» и «-» двух Уровнемеров, соответственно.
Рекомендуемая чувствительность измерителя уровня: постоянный ток 100 μA ~ 500 μA. Не может превышать 1 мА.
Бортовой 2 синий 3296 серия 500 Ом, потенциометры могут регулировать чувствительность двух коннекторов, соответственно. Вращение по часовой стрелке, повышенная чувствительность.

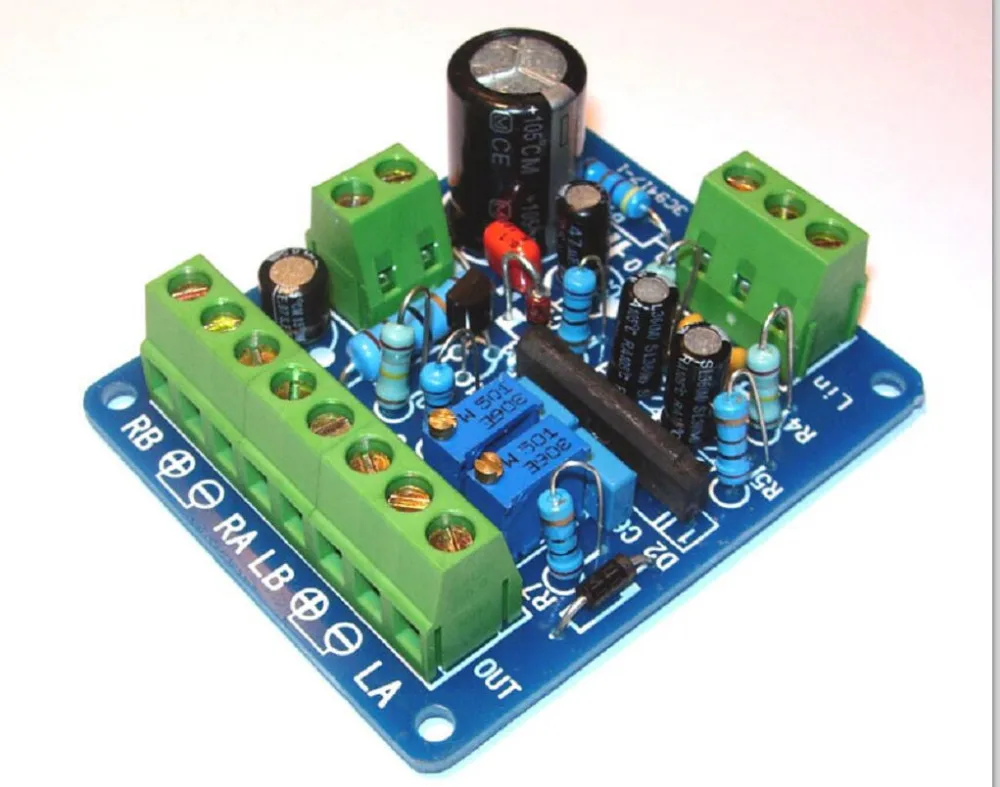

LA, LB для зажимов питания с подсветкой, RA, RB для другой группы клеммов питания с подсветкой.

3, силовая Деталь:

Для платы используется блок питания постоянного тока, требующий 12 В, 0,12 А.
