1 шт. ЧПУ 4 я ось полый вал Диаметр 100 мм Соединительная пластина основание

1 шт. ЧПУ 4 я ось полый вал Диаметр 100 мм Соединительная пластина основание

Особенности

Этот набор для основания с поворотной осью включает 1 основание с вращающейся осью и 1 задний сток с прямым центром Morse 2. Основание вращающейся оси имеет соединенную плиту 100 мм, что позволяет подключить патрон диаметром 100 мм.

Он подходит для тех клиентов, у которых есть собственный патрон и шаговый двигатель NEMA34. Вы можете установить Чак и шаговый двигатель NEMA34 на этой базе, чтобы сделать полную ось вращения.

>  Водостойкий живой центр Morse 2 D прекратил производство сейчас (не производит больше), поэтому мы предлагаем вам выбрать модель ниже:

Https:/store/product/Tailstock-Live-Center-with-Locked-Span-for-cnc-router-engraver-milling-machine-Rotary-Axis-Extend-Axis/706847_1948973631.html

Https:/store/product/Morse2-MT2-Removable-Replaceable-Large-Tip-Live-Center-Tailstock-Center-Height-65mm-with-Locked-Wrench-for/706847_32799757004.html

Https:/store/product/Morse2-MT2-Removable-Replaceable-Small-Tip-Live-Center-Tailstock-Center-Height-65mm-with-Locked-Wrench-for/706847_32800716775.html

>ВВ комплекте 4-Челюсти 100 мм патрон с NEMA34 шаговый двигатель 3:1 и задняя бабка Задняя бабка НаборыСсылка на страницу здесь:Https:/item/K12-100mm-4-Jaw-Chuck-Reduction-Ratio-4-1-NEMA34-Stepper-Motor-CNC-4th-Rotary-Axis/32600247738.html

>Если вам нужно 4:1 коэффициент снижения, пожалуйста, сообщите нам, когда платите, они одинаковые цены!Соответствующий шкив ремня и 4:1 показан здесь:Https:/store/product/CNC-4th-Axis-Rotary-Axis-accessory-Motor-Pulley-for-12-7mm-diameter-shaft-NEMA34-Motor-HTD5M/706847_32795655363.html

Требуется для шагового двигателя

>ДляNEMA34Шаговый двигатель, внутренний диаметр отверстия шкива двигателя12,7 мм по умолчаниюТеперь, если вам нужен шкив для 14 мм вала NEMA34, пожалуйста, сообщите нам при оплате. Пожалуйста, сообщите нам способ соединения вала и длину вала (отправьте нам чертежи размеров лучше.).Если длина вала вашего двигателя превышает 34 мм, пожалуйста, свяжитесь с нами перед оплатой.

Посылка

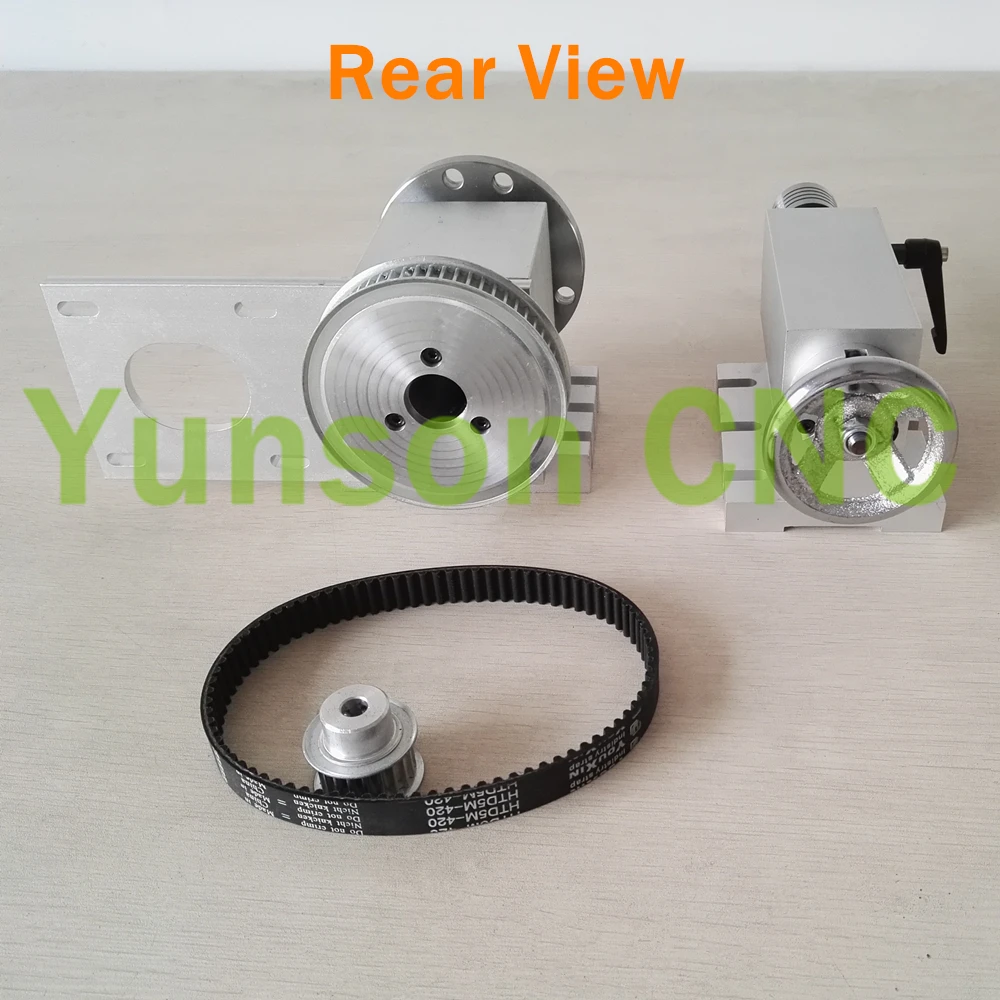

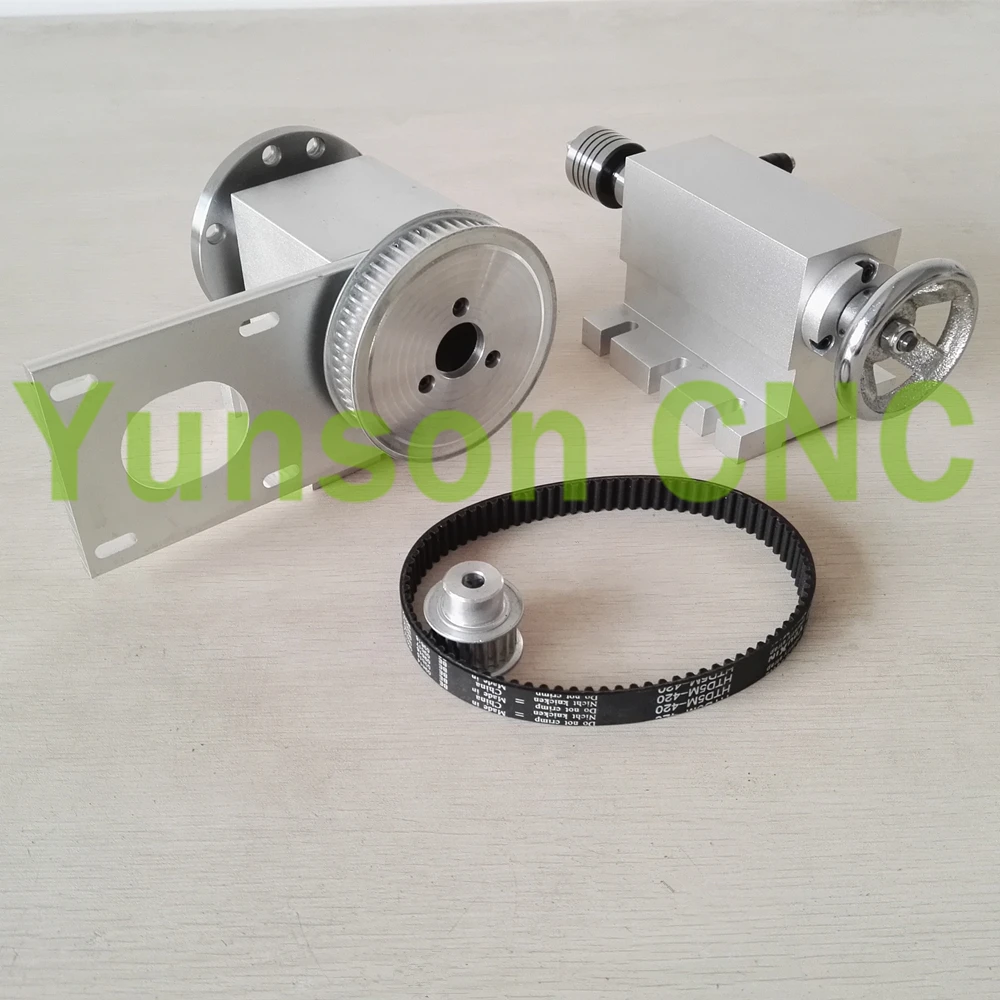

1 шт. основание оси вращения с соединенной пластиной 100 мм;

1 шт Морзе 2 живой центр задний сток (Потому что D Тип Водонепроницаемый живой центр больше не производит, поэтому мы отправим вам B/C Тип Морзе 2 живой центр задний сток).

Технические характеристики

2> конусный конус Morse 2 в наличии (B или C Тип Live Center доступен).

Тип B linkpage:Https:/store/product/Morse2-MT2-Removable-Replaceable-Large-Tip-Live-Center-Tailstock-Center-Height-65mm-with-Locked-Wrench-for/706847_32799757004.html

C Тип linkpage:Https:/store/product/Morse2-MT2-Removable-Replaceable-Small-Tip-Live-Center-Tailstock-Center-Height-65mm-with-Locked-Wrench-for/706847_32800716775.html

Как установить эквивалентное значение в Mach3?

Для 1 градуса требуемое значение должно быть рассчитано таким образом:

(Шаг номер шагового двигателя * микро шаг номер драйвера двигателя * коэффициент уменьшения)/360 градусов.

Я, e: NEMA23 шаговый двигатель-1,8 градусов, драйвер двигателя составляет 16 микро-шаги и снижение соотношение 6:1, таким образом, все необходимые размеры должны быть :( 200*16*6)/360 = 19200/360 = 53,3333.

Установка Схема

1> Ось вращения база

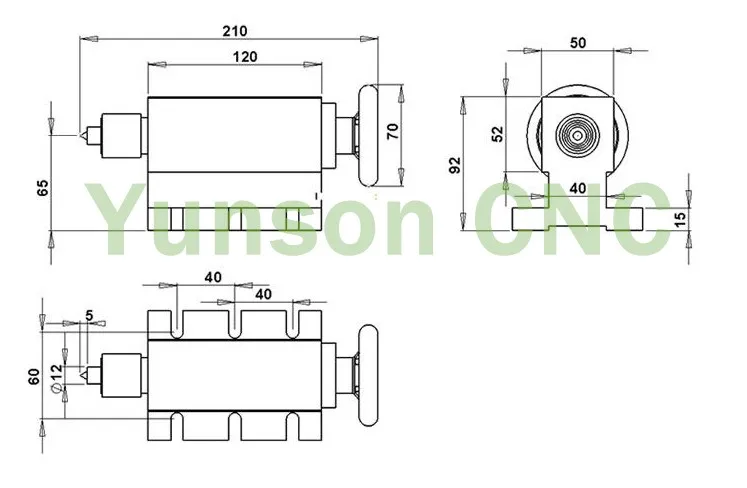

2> Задняя бабка

Фото

-------------------------------------------------------------------------------------
