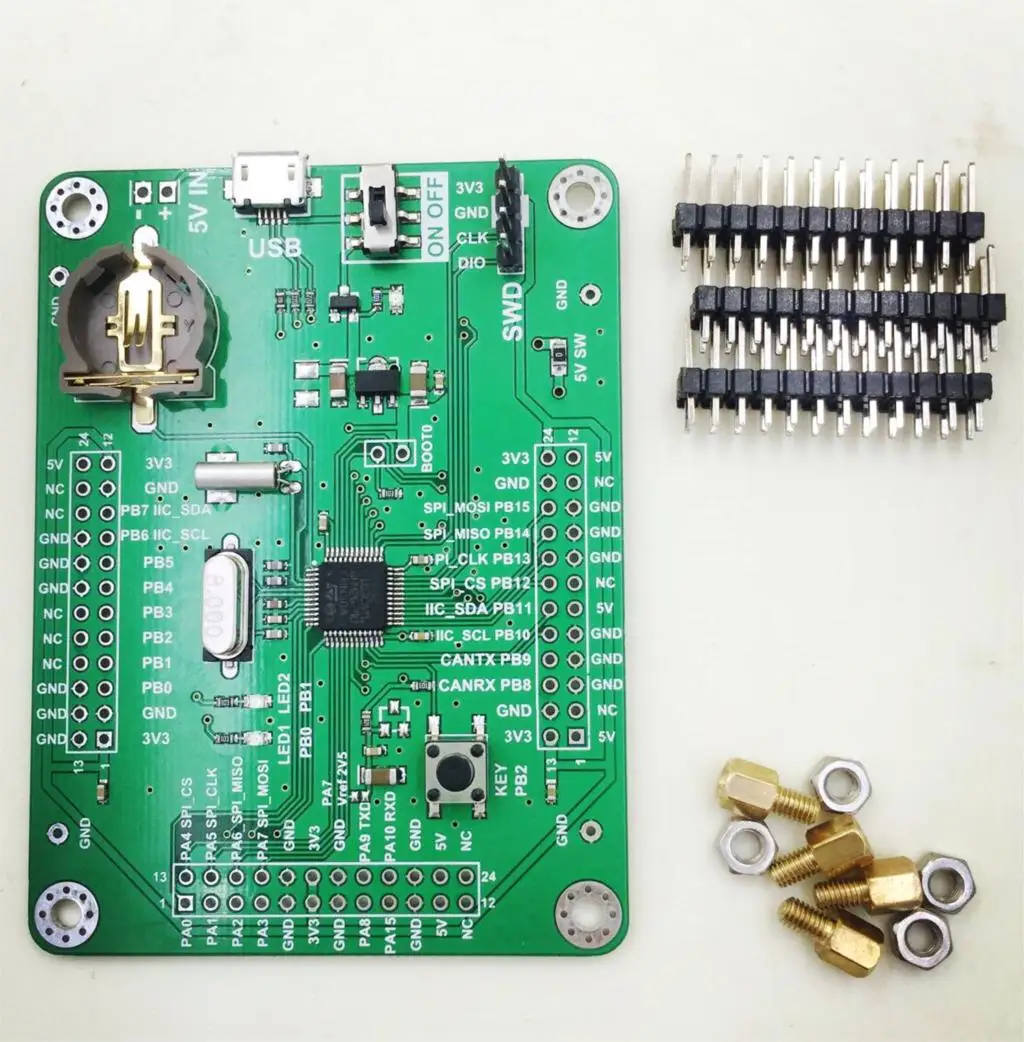

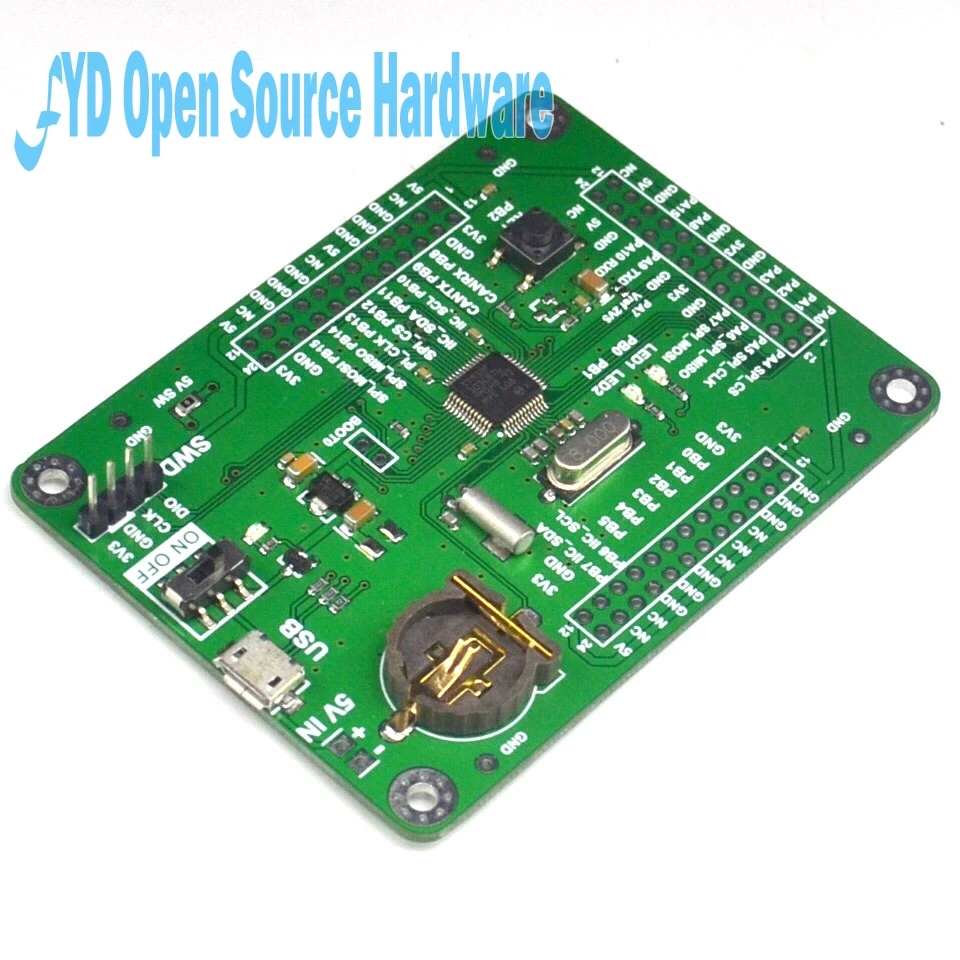

Макетная плата STM32F103C8T6 STM32 макетная микроконтроллера испытательная минимальная

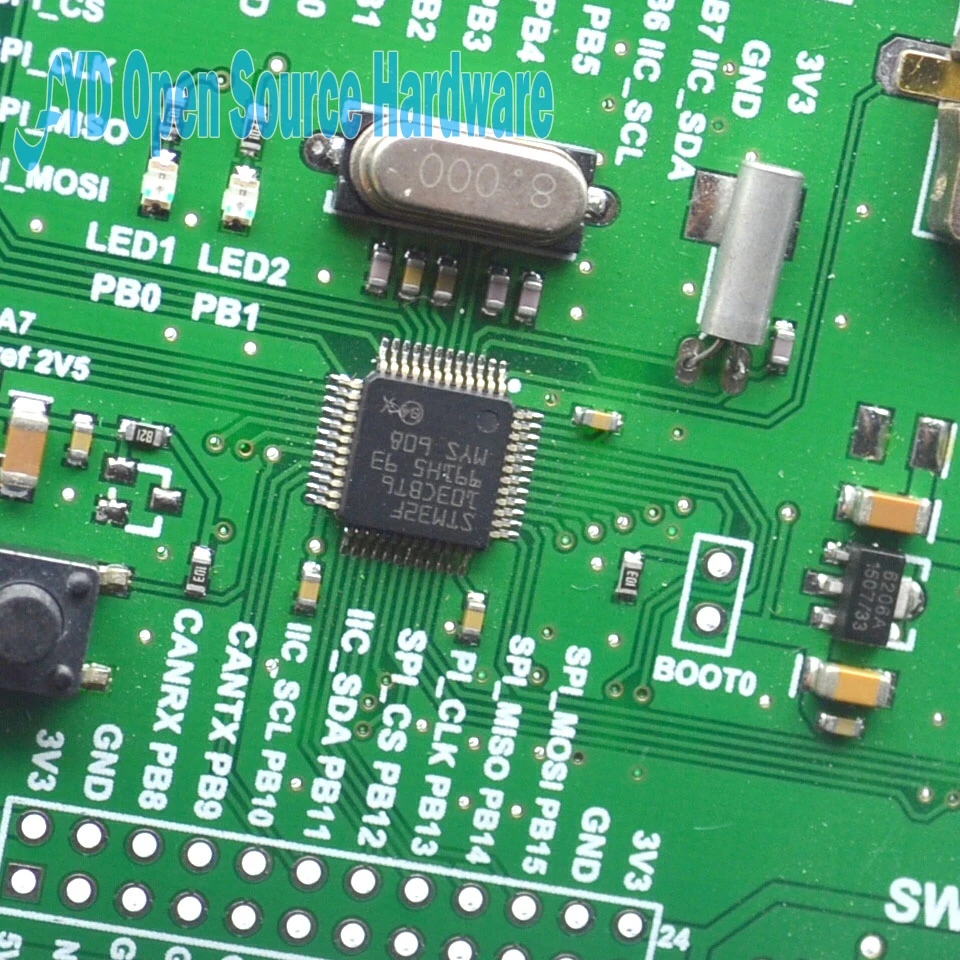

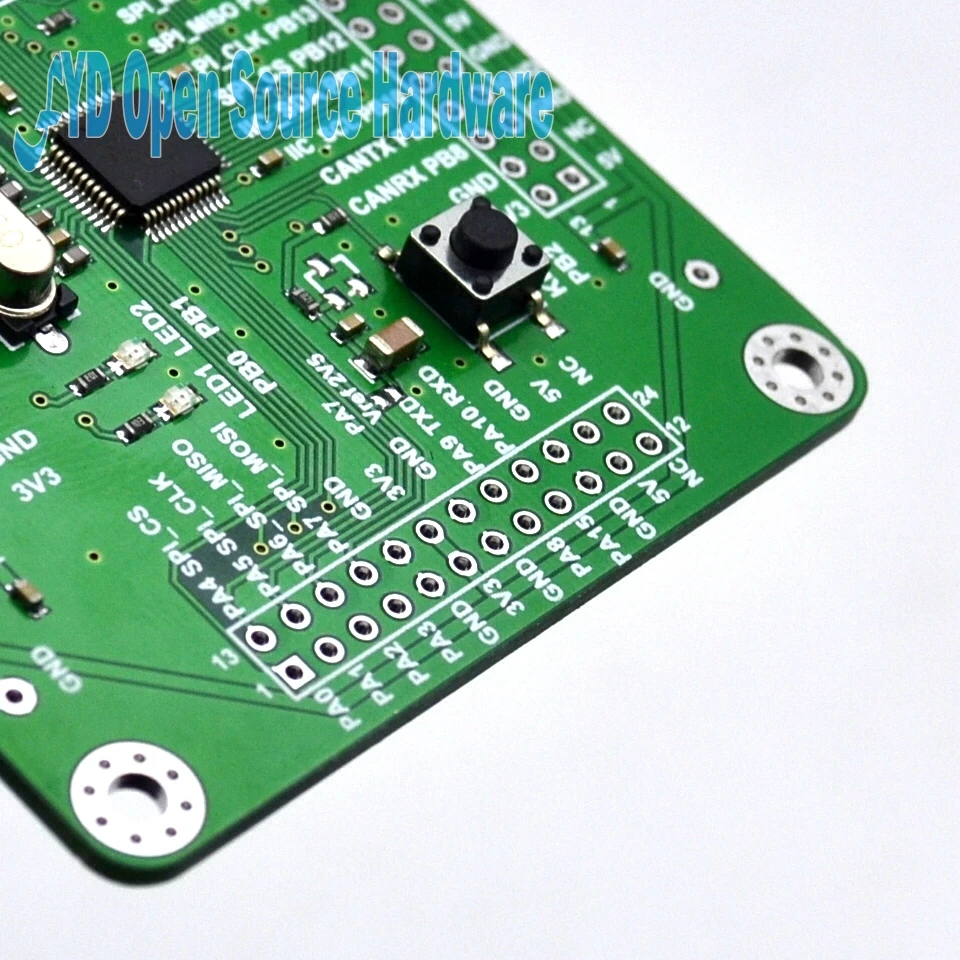

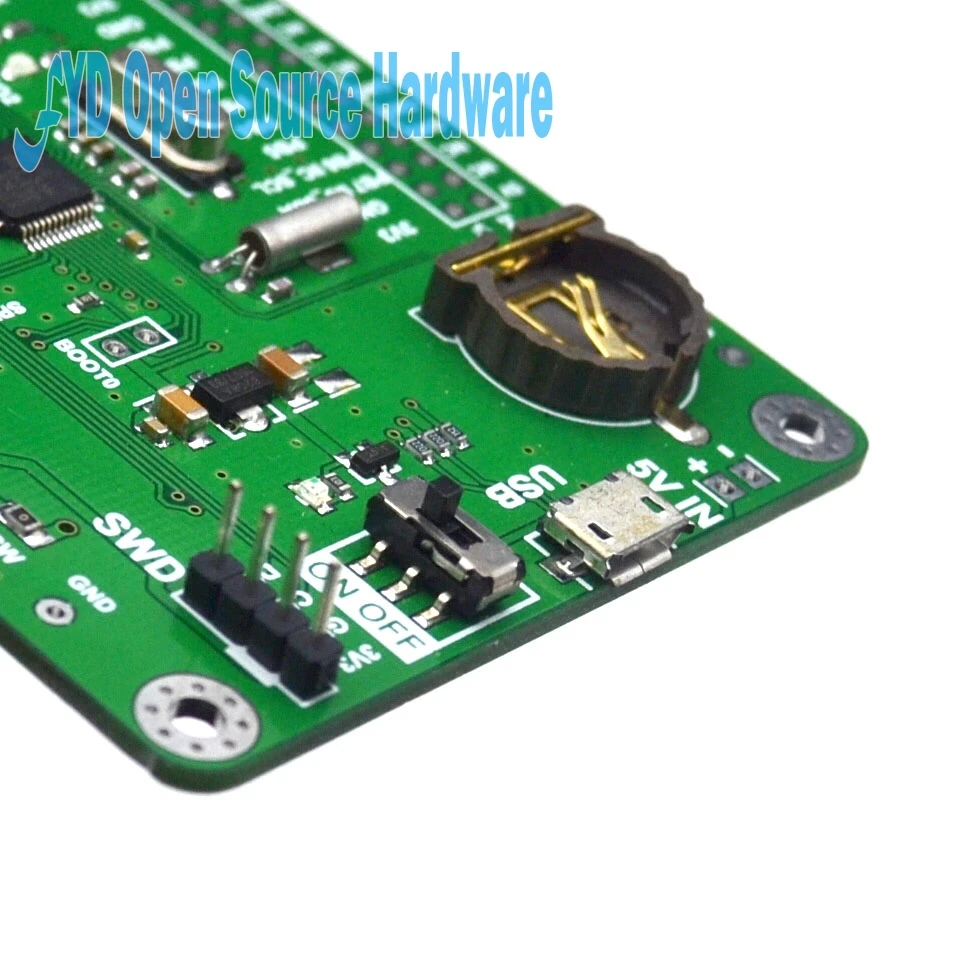

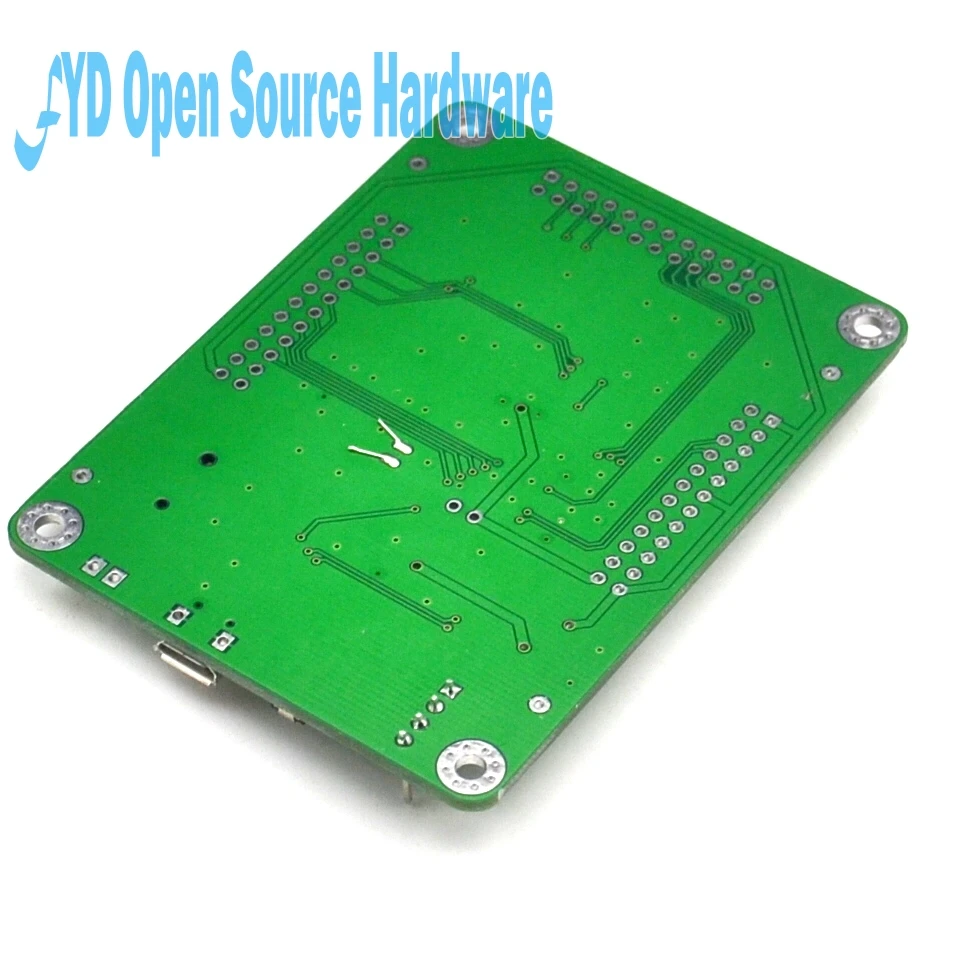

Макетная плата Особенности:1. Непрерывное Количество портов IO, которые были заменены вместе.2,3V3,5 в распределение мощности в районе портов IO, удобно для различного напряжения периферийного источника питания.3, более распространенный около порта GND IO, электронные модули делают эксперимент часто используемый GND, значение GND pro, вы знаете!4. Распределительные NC ножки (пустые ножки), можно рассматривать как универсальную ногу, которая может превратить его в VCC через заднюю часть PCB припоя короткой или летучей линии, GND, но также в порт IO.Аппаратные ресурсы:1 бортовой STM32F103C8T6 (64K Flash, 20K RAM) / STM32F103CBT6 (128K Flash, 20K RAM) опционально.2, Бортовой внешний порт питания (2,5 мм поршневой палец), диапазон мощности DC 3V - 6V.3, трёхпроводный/четырехпроводный SWD интерфейс, отмена блочного JTAG интерфейса.4, увеличьте выключатель питания.5, PMOS трубка анти-функция инверсии, давление близко к 0V (обычный диод давления> 0,3 V).6, бортовой 32,768 K и 8M кристалл.7, бортовой низкий ток покоя (только 1uA), низкий уровень выпадения, низкий уровень шума, 3V3 LDO XC6206, области применения низкой мощности.8, три последовательных порта UART, два I2C, два SPI, ADC канала 0-9, Canbus, USB функциональный порт, все провода.9, Бортовой интерфейс Micro USB для питания и платы связи USB.10. Кнопки пользовательской платы, два пользовательских светодиодный, удобная программа отладки.11. Светодиодный индикатор питания.12 встроенных 2,500 В (100ppm) напряжение справки (используется при коротком PA7), сбор данных полезно с ADC с oversampling технологии может сделать 14 разрешение.13 бортовой 3V кнопочный Аккумулятор для RTC.14, встроенные 4 GND тестовые точки, деления в четырех углах платы, чтобы облегчить отладку приборов.15, большинство проводов ввода/вывода и четко обозначенные Функции ввода/вывода и сопоставленные функции по умолчанию.16. Сохраните порт последовательности загрузки.17, размер платы 80 (мм) x60 (мм)
