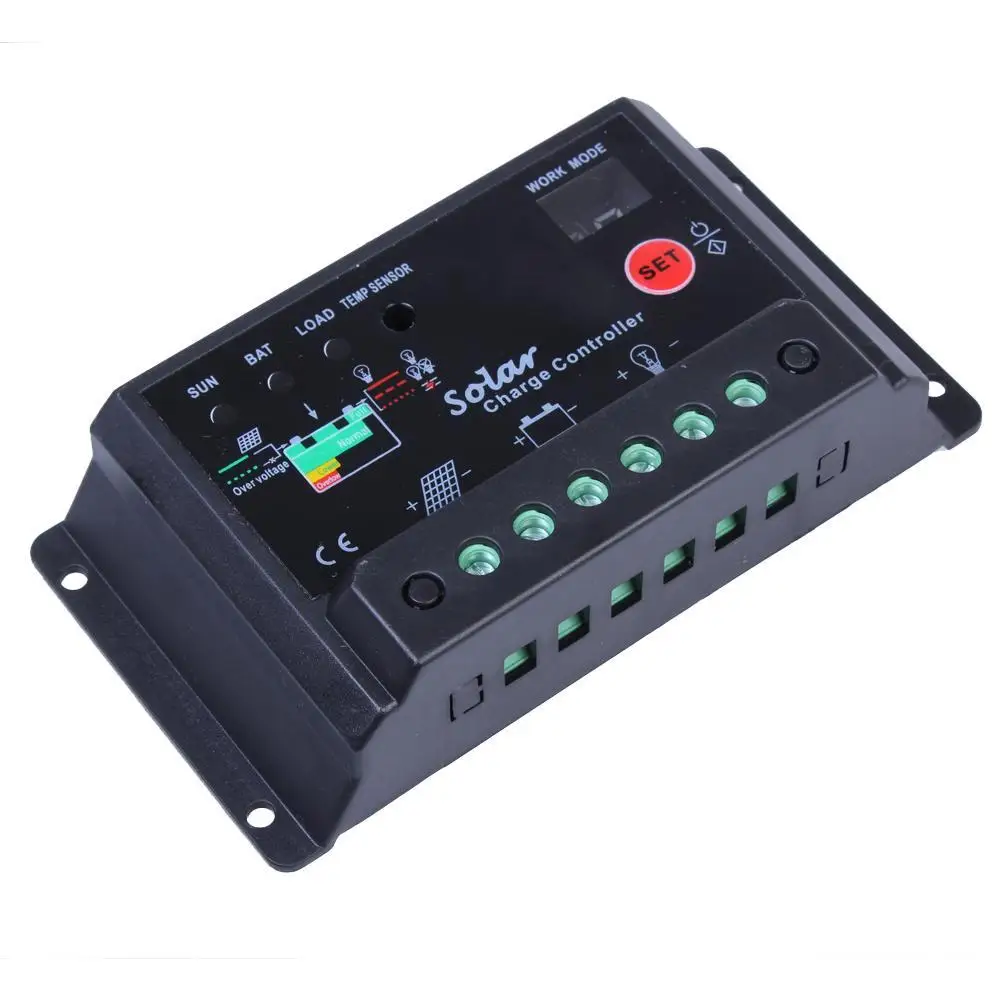

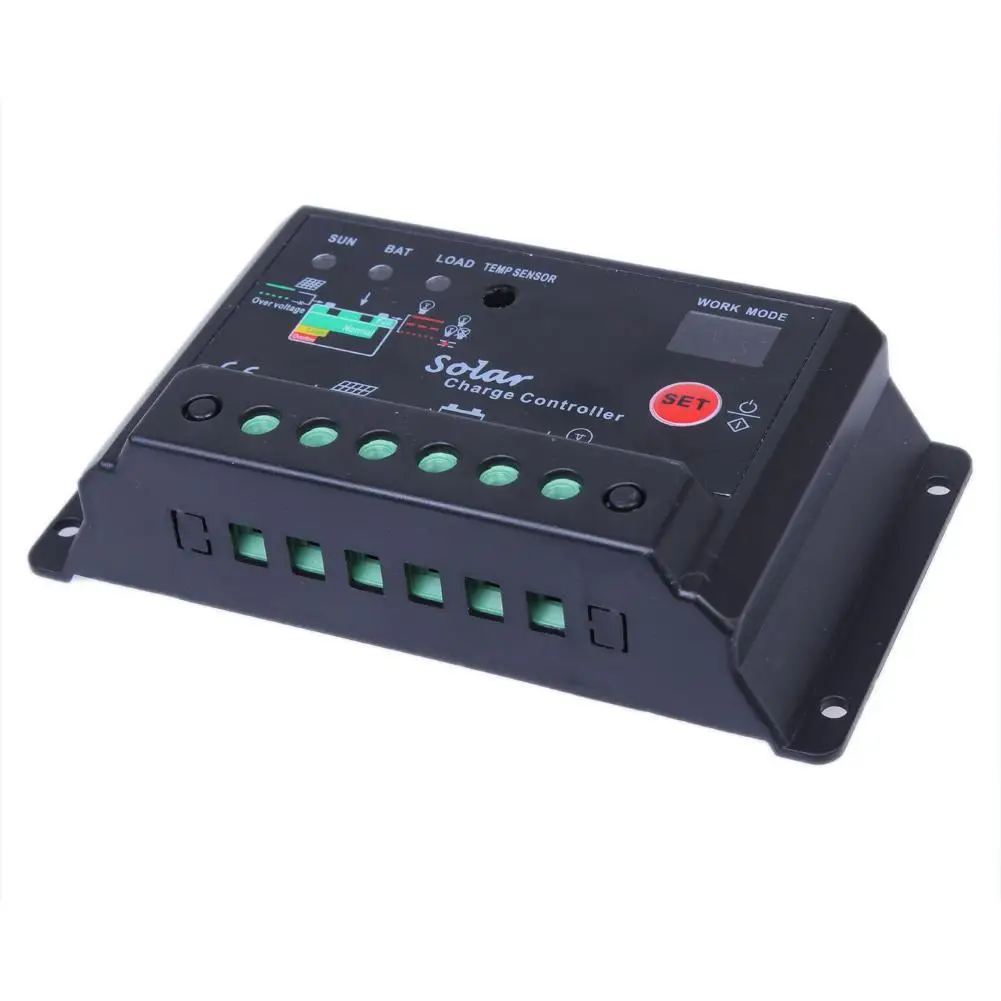

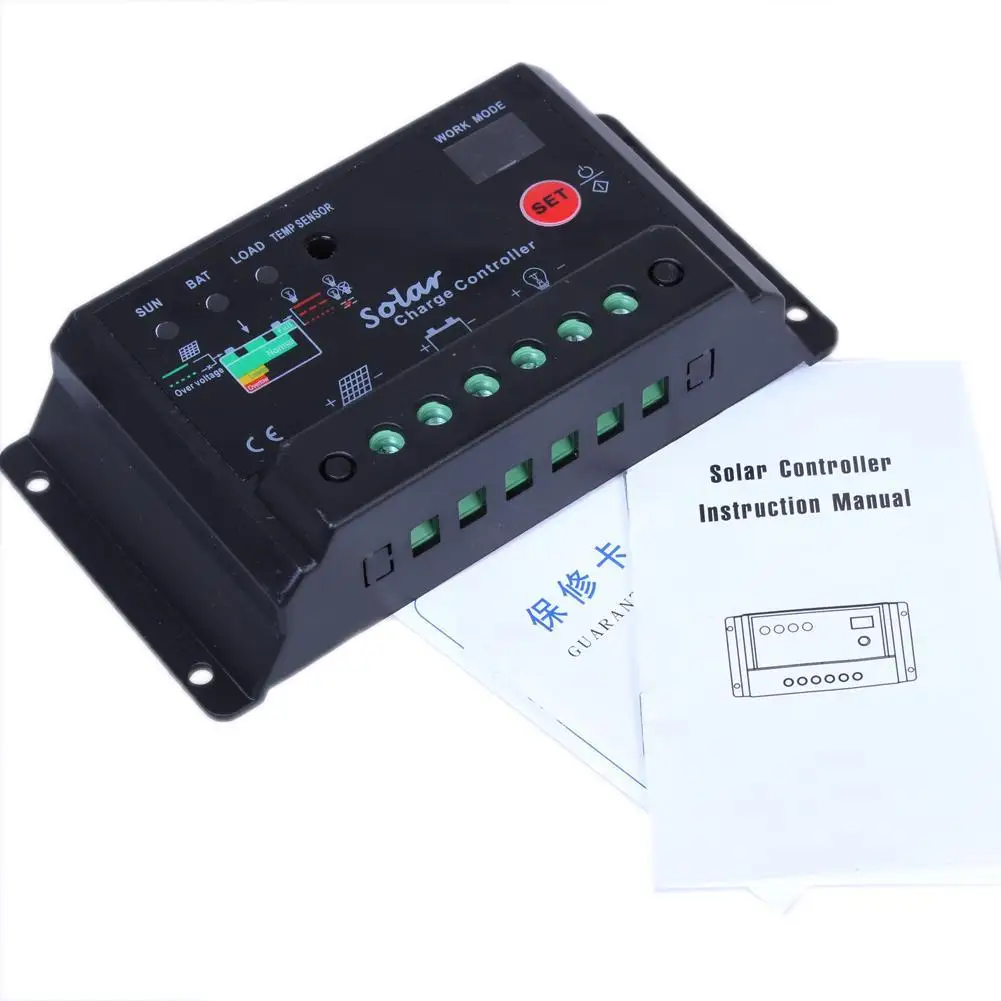

ШИМ 10A регулятор заряда солнечной батареи 12 В 24 панели автоматический

ШИМ 10A регулятор заряда солнечной батареи 12 В 24 панели автоматический

Только для автономных фотоэлектрических солнечных систем.
Для системы 10А 12В Pv: 120 Вт солнечная панель, 12В свинцово-кислотная батарея, 21В для максимального входного напряжения
Для 10A 24V Pv системы: 240W солнечная панель, 24V свинцово-кислотная батарея, 42V для максимального входного напряжения

Особенности:
Цифровая точность микроконтроллера
Режим зарядки PWM и состояние зарядки (SOC)
Полностью автоматическая работа и электронная защита
Обнаруживает день и ночь с помощью PV массива, таймер settingPWM 10A контроллер солнечного заряда
Двойной цифровой светодиодный дисплей, цифры равны настройке таймера
Компенсация температуры, с внутренним датчиком температуры
Большие клеммы, большое расстояние между клеммами

Рейтинг:
10I: 12 вольт или 12/24 вольт автоматическая работа, 10 ампер (для PV и нагрузки)
Напряжение выравнивания: 14,8 вольт
Высоковольтное разъединение (HVD): 14,4 вольт
Напряжение поплавка: 13,6 вольт
Разъединение низкого напряжения (LVD) 11,1 вольт
Низкое напряжение повторного подключения (LVR): 12,6 вольт
Самопотребление: максимум 6 мА
Компенсация температуры: -30 мВ/℃/12 В
Клеммы: для проводов размером до 6 мм2
Температура: от-35 ℃ до + 55 ℃

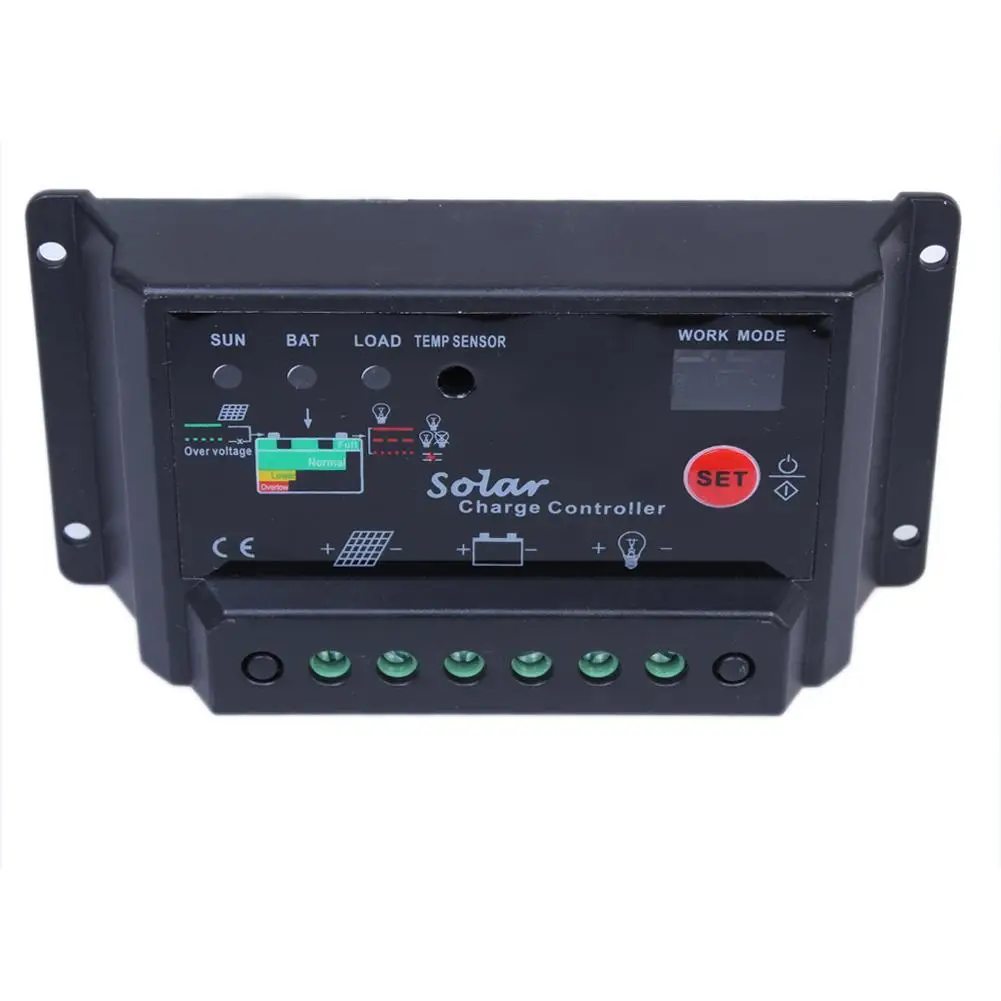

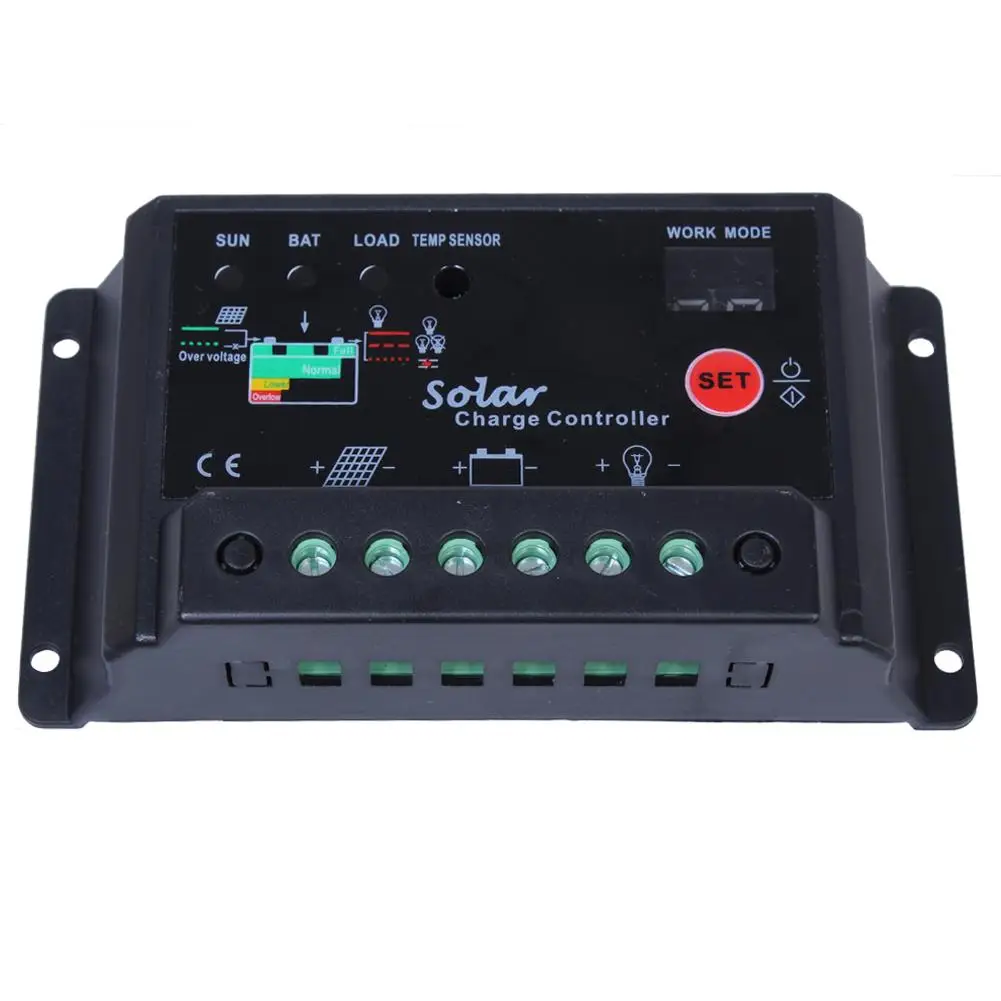

Светодиодный индикатор:

Светодиодная панель солнечной батареи:
Зеленый, когда солнечная батарея заряжается.
Зеленый мигает, когда syetem перенапряжения
Светодиодный аккумулятор:
Зеленый, когда уровень заряда батареи в правильном диапазоне
Зеленый медленно мигает, когда уровень заряда батареи полный
Желтый при низком уровне заряда батареи
Красный, когда нагрузки отключаются.
Светодиодный индикатор нагрузки:
Красный, когда Выход включен
Красный медленно мигает, когда он перегружен
(Нагрузка в 1,24 раз превышает номинальный ток в течение 60 секунд, или нагрузка в 1,5 раза превышает номинальный ток в течение 5 секунд.)
Красный мигает при коротком замыкании.

Этот контроллер имеет функцию управления светом и таймером:
Управление светом: когда начинается дневной свет, источник света выключается. Между тем солнечные панели будут заряжать батареи. При отсутствии солнечного света свет сада включится.
Контроль времени: существует восемь часов контроля времени, это означает, что он будет выключаться, когда свет автоматически выключится через 0-15 часов.

Возможность управления освещением:
1. Нажмите выключатель питания в течение 5 секунд и выберите желаемый вариант управления освещением. Светодиод включен, что подтвердило, что вы выбрали правильный.
2. Контроллер требует 10 мунитов балансных значений транситона, прежде чем он начнет работать. Эти ограничения избегают ложных переходов из-за освещения или темных грозовых облаков.
3,10 минут до начала работы контроллера.

Характеристики Y типа MC4 подключения кабеля солнечной панели:
-1 пара разъемов кабеля для солнечной панели типа Y MC4: один разъем-двойной штекер (F/M) и один штекер-двойной разъем (M/F)
-Может использоваться в суровых условиях
-Совместимость с Mc4
-Двойные уплотнительные кольца для лучшего водонепроницаемого эффекта
-Совместимость с PV кабелями с различными диаметрами изоляции.

-Характеристики кабеля: 4 мм2 (AWG12)
-Номинальный ток: 30A
-Номинальное напряжение: 1000VDC
-Сопротивление контакта: ≤ 0,2 мм Ω
-Степень водонепроницаемости: IP67
-Класс пламени: UL94-VO
-Класс безопасности: Ⅱ
-Сила вывода: ≥ 50 Н
-Сила вставки: ≤ 50N
-Изоляционный материал: PPO + PA
-Соединительная система: Обжимное соединение
-Диапазон температур: -40 ℃ ~ + 90 ℃
-Длина кабеля: 31 см

В комплект входит:

1x ШИМ 10A Контроллер заряда на солнечной батарее

1 пара Y типа MC4 Кабель для подключения солнечной панели (один папа и один женский)
