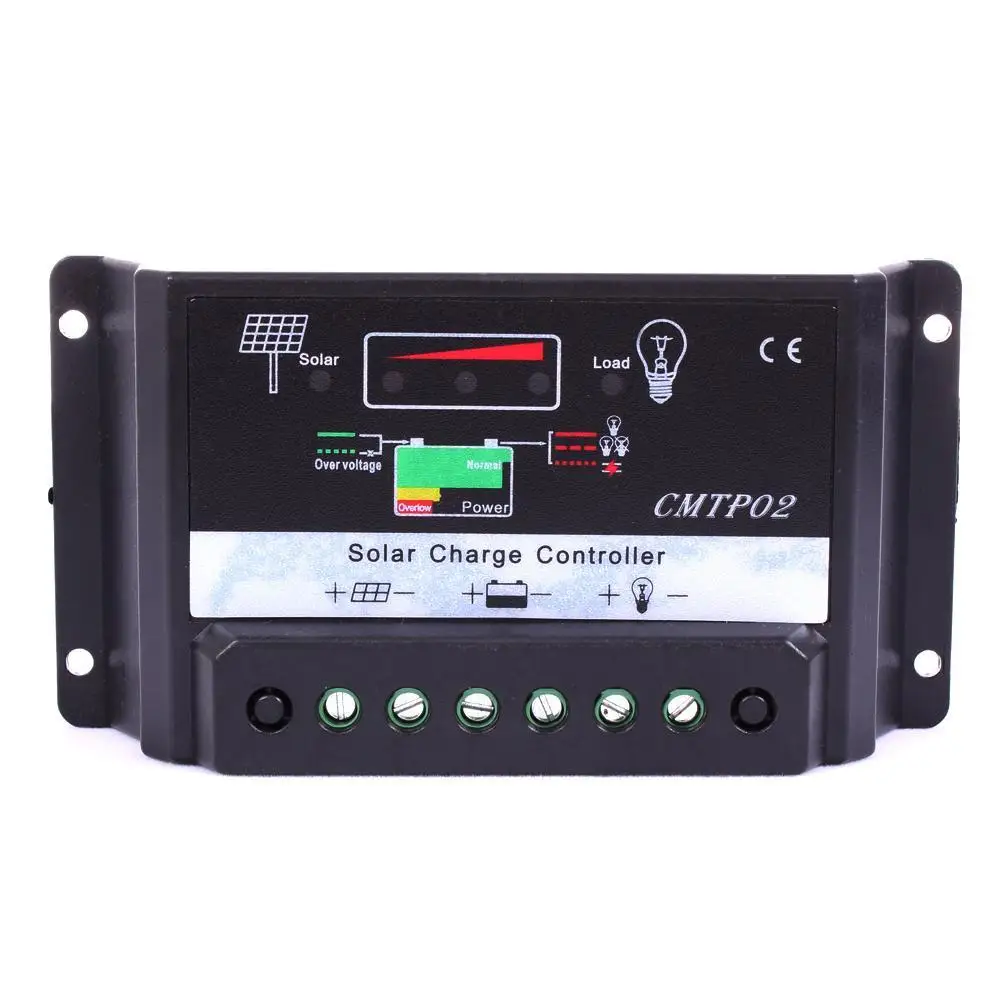

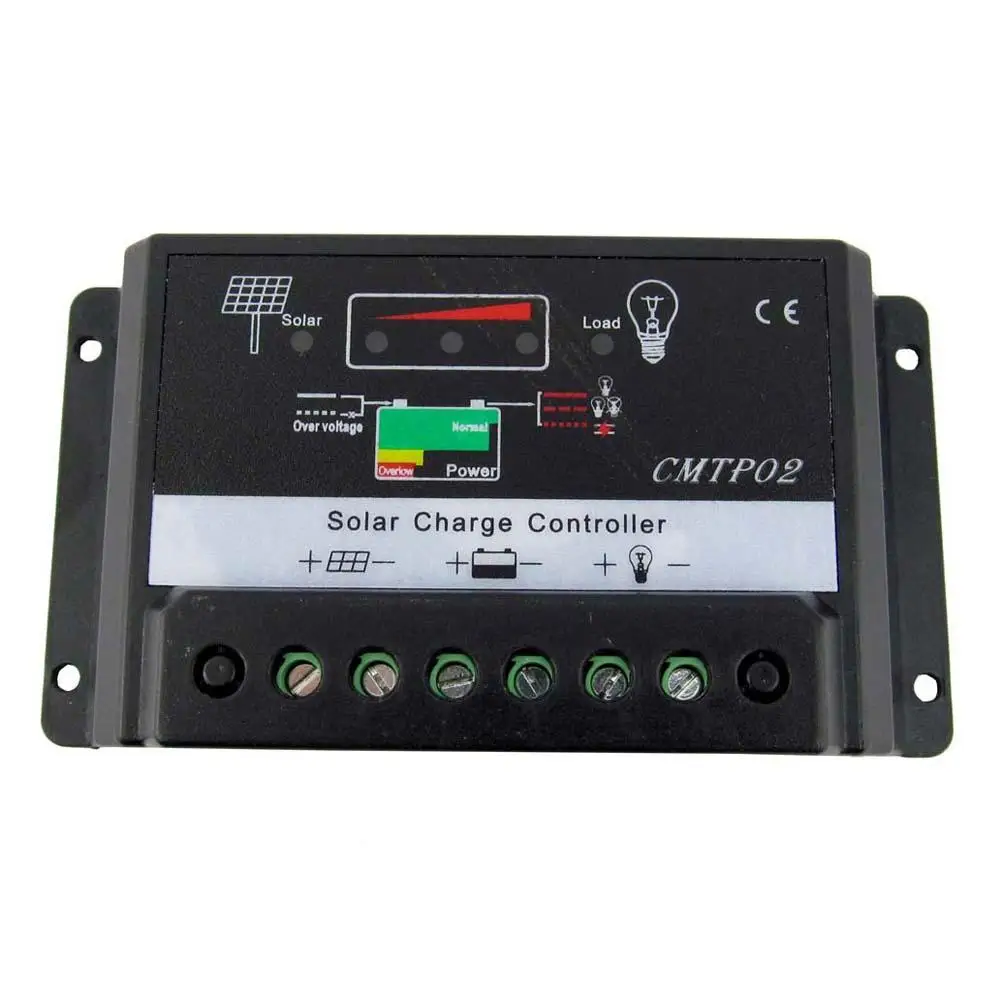

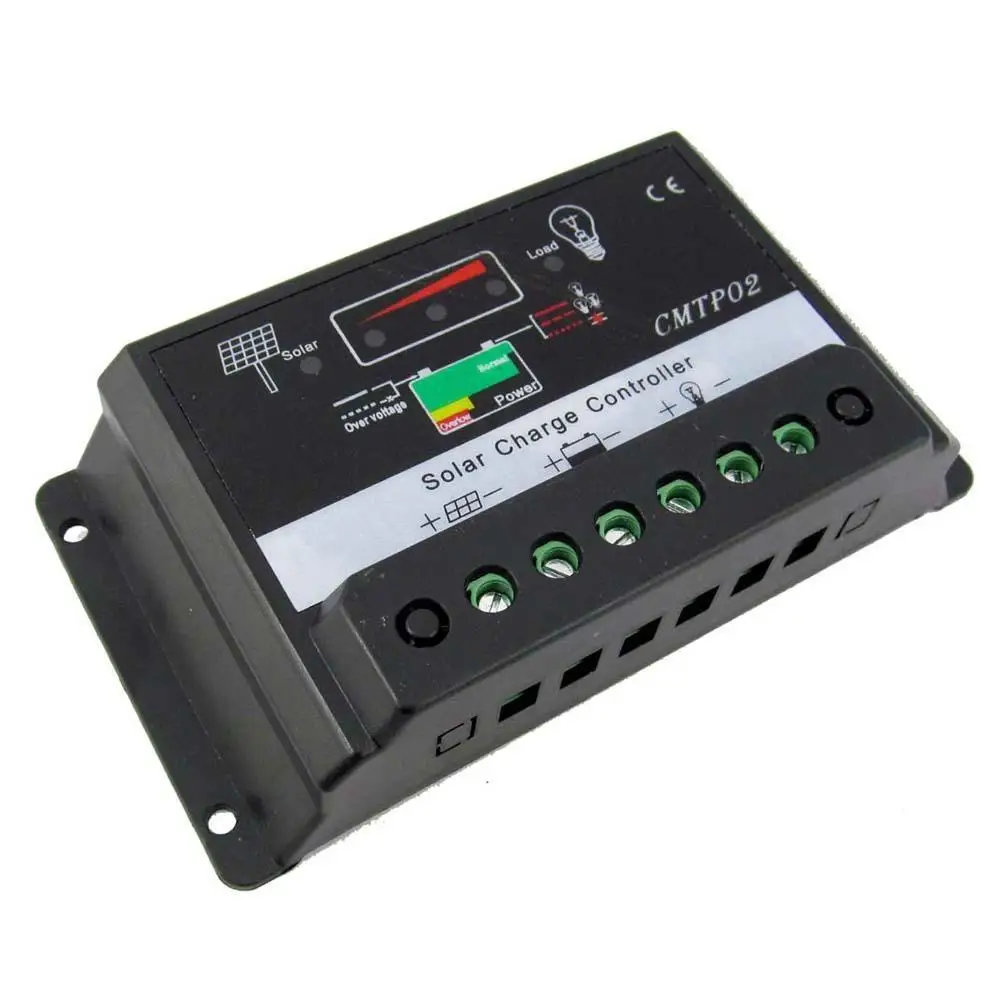

Контроллер заряда солнечной панели sun yoba 10A MPPT 12 В/24 В регулятор батареи

Контроллер заряда солнечной панели sun yoba 10A MPPT 12 В/24 В регулятор батареи

MPPT Контроллер заряда

1. безопасности
При проектировании продукции была дана полная оценка безопасности лиц и имущества. Однако неправильное соединение может вызвать сбой системы или даже аварию безопасности. Для вашей безопасности и преимуществ необходимо соблюдать следующие правила во время операции.
Установка этого продукта должна быть отточена руководством специалистов в этой области.
Предотвращают этот контроллер от воды, влажности и насекомых, чтобы избежать короткого замыкания.
Держать детей и неспособных людей подальше от контроллера
Держать контроллер вдали от электрического нагревателя, нагревательного аппарата и других высокотемпературных электрических приборов; избегайте контроллера, страдающего от изоляции непосредственно.
Пожалуйста, проверьте номинальное напряжение солнечной панели, аккумулятора и нагрузки перед подключением. 12 В Номинальное напряжение 12 В, 24 В Номинальное напряжение составляет 24 В, 48 В Номинальное напряжение 48 В.
Убедитесь, что соединения между позитивными и негативными полюсами солнечных батарей, батарей и нагрузок правильны.
Диаметр соединительного кабеля должен соответствовать требованиям тока. Не используйте тоньше диаметр кабеля, тоньше диаметра. Чем больше сопротивление, это вызовет более высокую температуру и выходное снижение мощности.
Общий номинальный ток солнечной панели и нагрузок должен быть меньше номинального тока контроллера.
Компоненты системы должны быть правильно и прочно соединены. Предотвращают терминалы от окисления и молды, чтобы избежать проблем с подключением.

2. Особенности

MPPT контроллер солнечной заряда MPPT10-60: по сравнению с обычным контроллером солнечной заряда, этот контроллер MPPT может повысить эффективность на 10%-30%.
Этот контроллер может заряжать и разрядить одновременно.
Этот контроллер MPPT имеет идеальную функцию SOC, ток заряда управления и питание питания для нагрузок.
Функция:
Всегда держите батарею на заполнении напряжения.
Предотвращает аккумулятор от перезарядки.
Предотвратите заряд батареи из-за разрядки.
Предотвращают батарею от обратной зарядки до солнечных панелей во время ночей.
Защита от обратной полярности для аккумулятора
Защита от обратной полярности для солнечных панелей
Когда напряжение батареи низкое, контроллер автоматически отрежет нагрузку от системы. Если напряжение аккумулятора снова в норме и нагрузка перезапускает работу.
Гром защиты
В зависимости от уровня напряжения батареи Контроллер может автоматически устанавливать напряжение заряда, напряжение нагрузки, нагрузка-восстановление напряжения. (Параметр является по умолчанию в разделе "25℃ состояние, заблокированный процедурой ЦПУ, не может регулироваться.)

Контроллер автоматически компенсирует температуру напряжения зарядки в соответствии с изменениями температуры окружающей среды.

3. Укажите свет и кнопку
Когда красный светодиодный (зарядка) есть на, батарея заряжается сильно; когда красный светодиодный мерцает, батарея MPPT заряжается в постоянном напряжении; когда красный светодиодный является часто заряжается
Когда зеленый светодиодный (нагрузка) находится на, нагрузки работают; при зеленом светодиодный Е (нагрузка) выключается, загружается, перестает работать.
Три изменения цвета светодиодный (батарея), когда свет красный, он указывает на низкое напряжение, зеленый указывает на аккумулятор, полный заряженный, оранжевый указывает нормальный статус.

4. беда решение

Феномен: зеленый светодиодный, индикатор заряда батареи светодиодный красный.

Причина: низкое напряжение батареи

Решение:

A: отключите питание, отключите нагрузку; повторно Подключите нагрузку после того, как заряд станет нормальным.

B: проблема заряда батареи: увеличить мощность солнечной панели или изменить батарею.

Феномен: индикатор заряда батареи светодиодный-оранжевый, а индикатор нагрузки светодиодный-зеленый, нагрузки не могут работать.
Причина: поверх нагрузки или короткого замыкания вызывает контроллер внутреннего предохранителя отрезка

Решение: 10-20 минут после устранения неисправности, предохранитель автоматически вернется к работе.

Функция Y type MC4 соединители для солнечных батарей:
-1 пара типа Y MC4, разъемы для солнечных батарей: один женский для двойного мужского пола (F/M) и один кобель на Двойку женский (м/ф/Ф)
-Его можно использовать в суровой среде
-Совместимость Mc4
-Двойные уплотнения колец для лучшего водонепроницаемого эффекта
-Совместимость с фотокабелями с разными диаметрами изоляции

-Спецификация кабеля: 4мм2 (AWG12)
-Номинальный ток: 10А
-Номинальное напряжение: 1000В DC
-Сопротивление контакта: ≤0. 2mmом
-Водонепроницаемость градусов: IP67
-Класс пламени: UL94-VO
-Класс безопасности: Ⅱ
-Снятие сила: ≥ 50N
-Сила вставки: ≤ 50N
-Материал изоляции: PPO + PA
-Соединительная система: Обжимное соединение
-Диапазон температур:-40 ℃ ~ + 90 градусов
-Длина кабеля: 31 см

Посылка включает в себя:

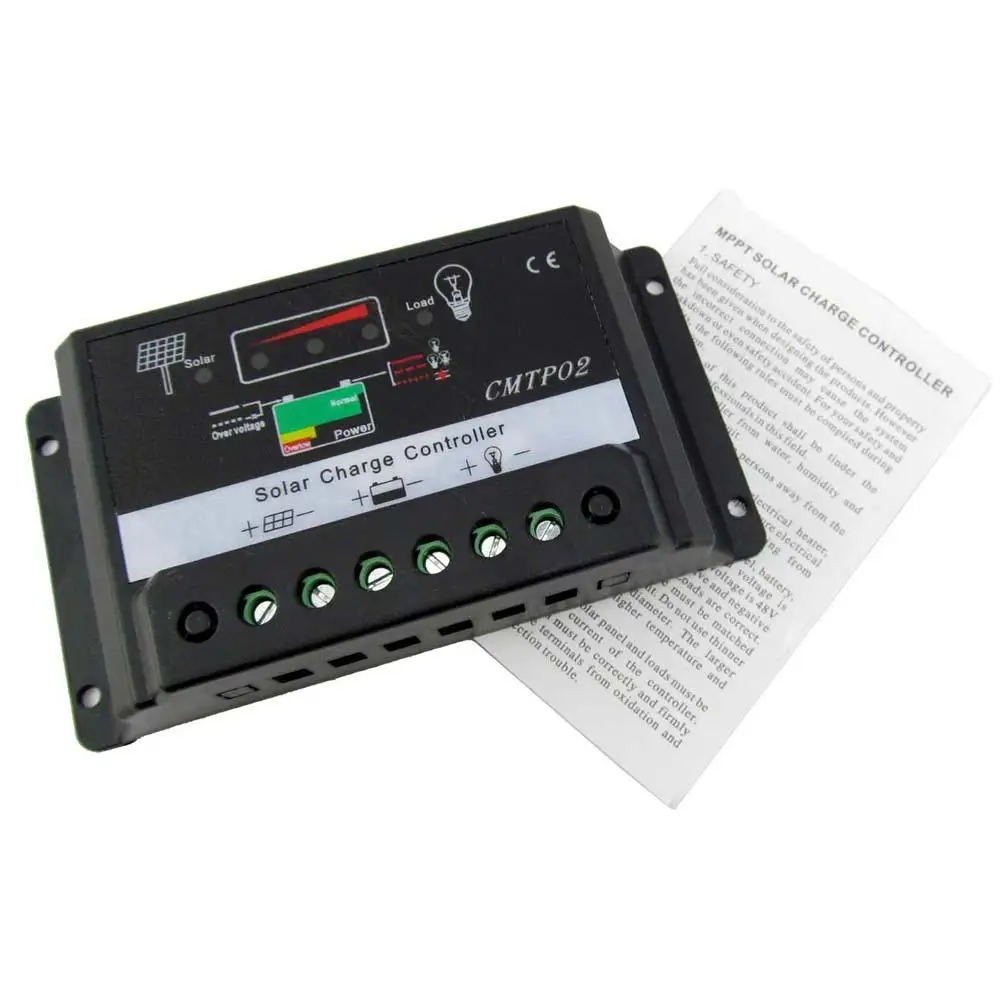

1x MPT контроллер солнечной заряда

1x Английский Руководство пользователя

1 пара Y типа MC4 соединители для солнечных батарей (один мужской и один женский)
