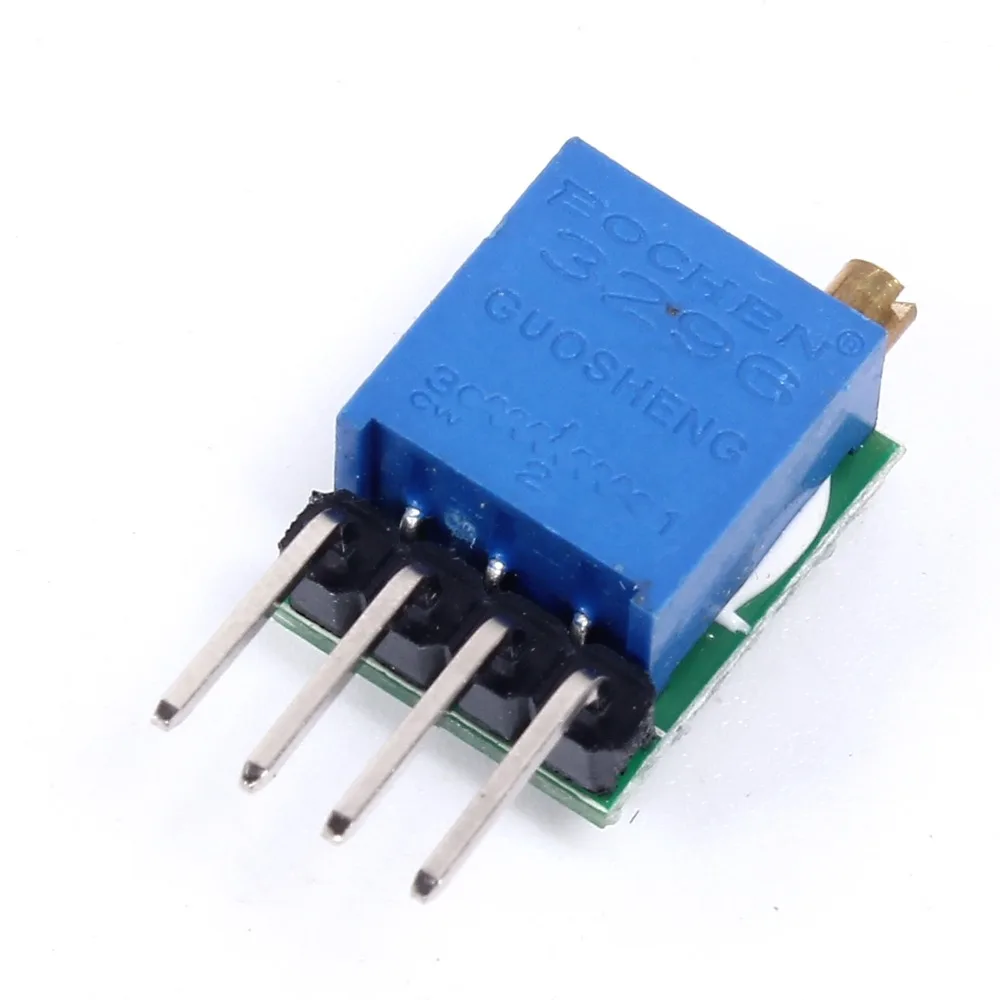

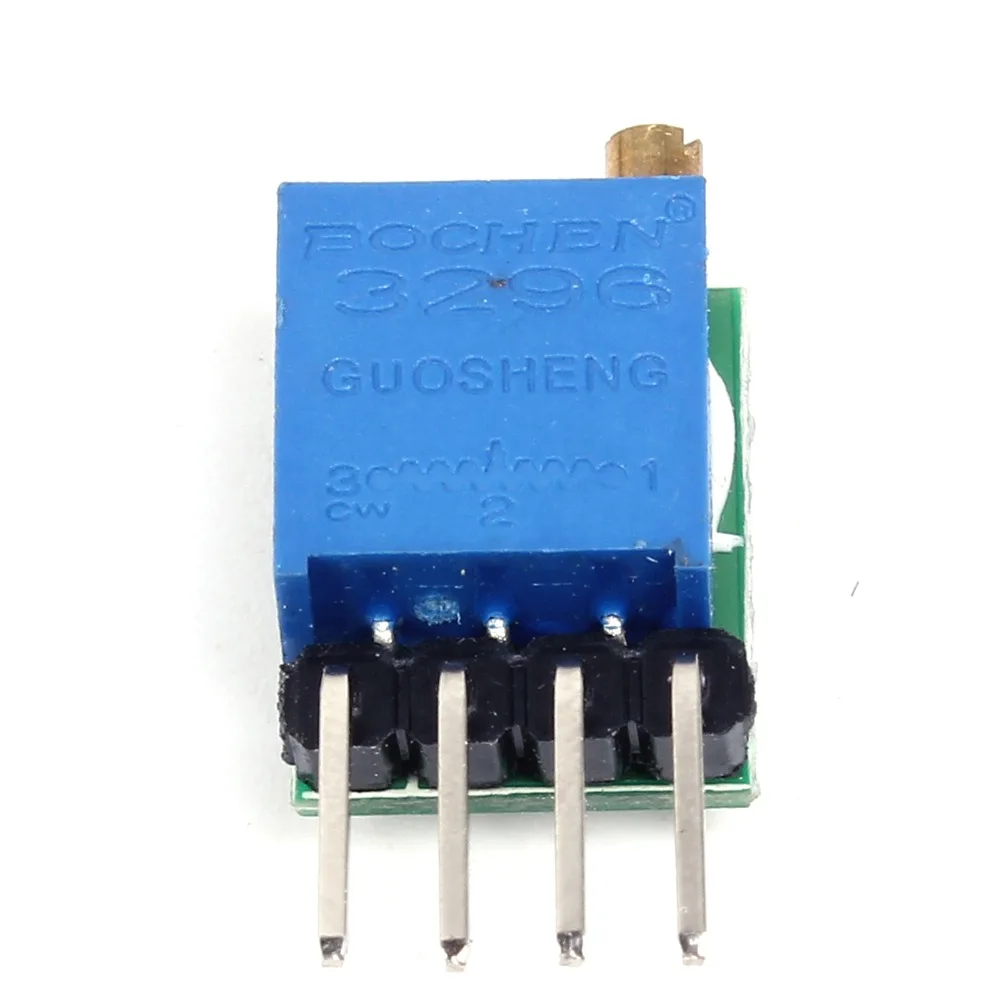

Модуль 50 Гц 6 кГц TP354 NE555 генератор импульсов прямоугольной формы осциллятора с

Модуль 50 Гц 6 кГц TP354 NE555 генератор импульсов прямоугольной формы осциллятора с

Информация о продукте:

1. Напряжение питания: постоянный ток 5-15 в; Без нагрузки, рабочего тока 2,5 мА (5 В); Без нагрузки, рабочего тока 6,5 мА (12 В)
2. Выходной ток двигателя: макс. 200 мА
3. Приложения: как источник сигнала
4. Размеры: 13*10*8 мм (не включает pin); Штифт пространство 2,54 мм

Функции:

1. После увеличения мощности выходной порт выводит квадратный сигнал, а амплитуда равна напряжению питания
2. Рабочий цикл на выходе не может быть отрегулирован, и рабочий цикл на выходе в основном является стабильным во время регулировки freuquency (58%)
3. Частота может быть отрегулирована с помощью мультикатушечный potenitometer:50 Гц ~ 6 кГц
4.V1 порт uesd для управления модулем, запуск/остановка вибрации

С использованием метода:

1. Подключите к питанию, и затем он может работать
2. Когда V1 порт находится на высоком уровне или подвешивается, модуль начинает вибрировать выходной сигнал; V1 порт соединяется с заземлением, модуль перестанет вибрировать, а выход низкий уровень
3. При использовании, 0,1 мкФ сетевой фильтр конденсатор с алюминиевой крышкой, может быть связано с силах, чтобы убедиться, что стабильная работа
4. Регулировка потенциометра по часовой стрелке, увеличение частоты; Регулировка потенциометра против часовой стрелки, уменьшение частоты

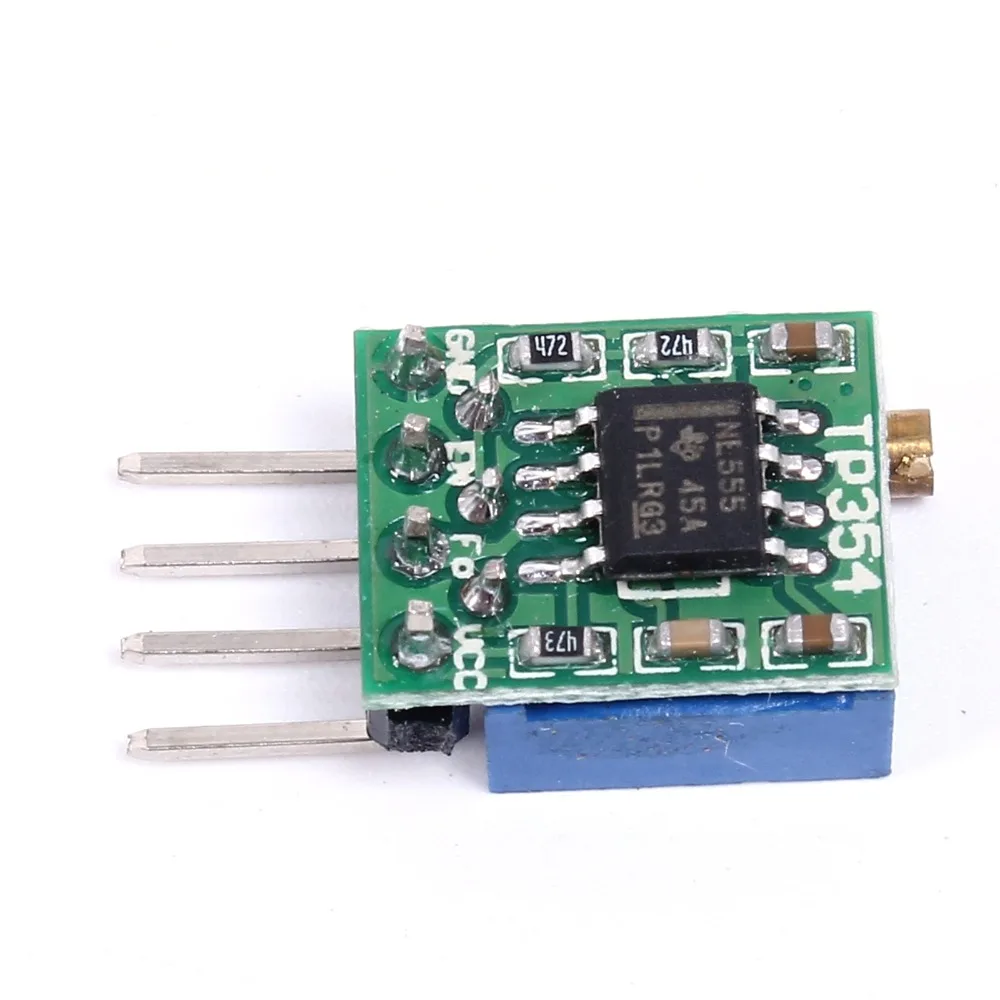

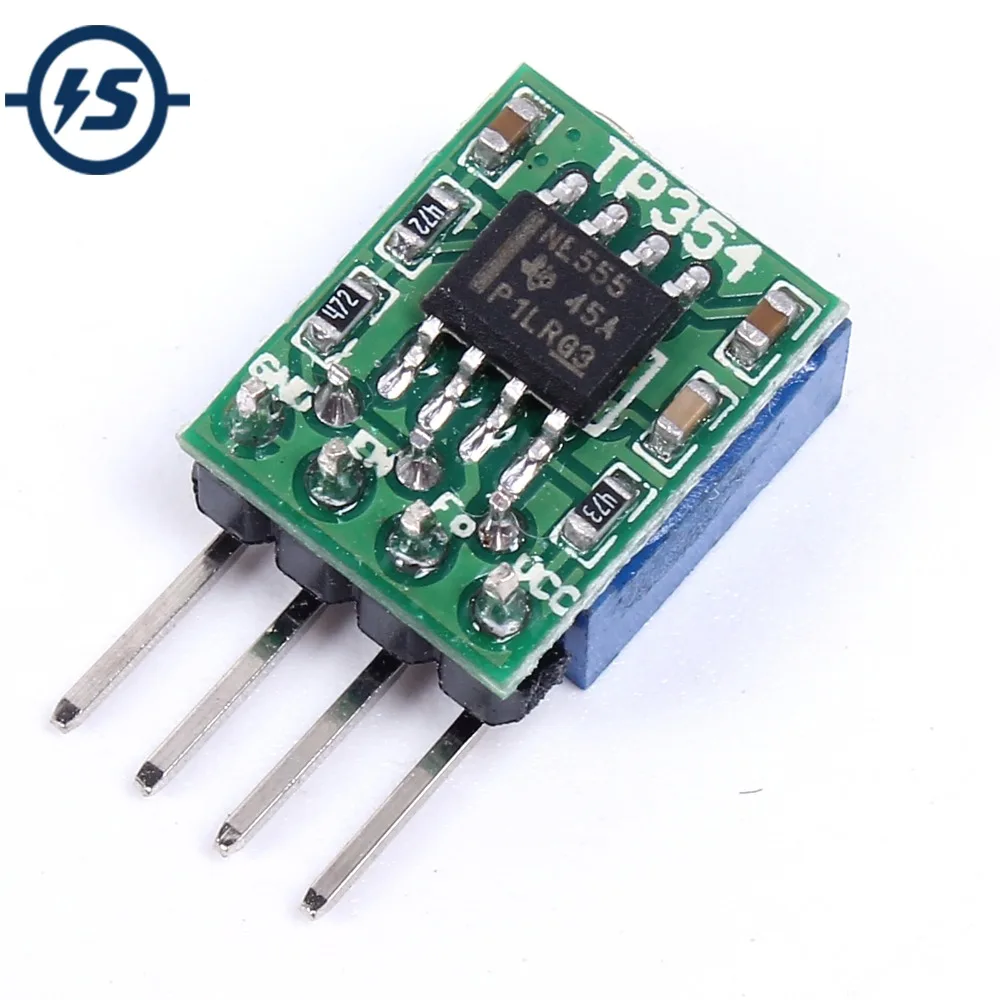

Определение типа:

1.VCC: питание
2.Vo: выходной порт сигнала
3.Vi: порт вибрирующего управления пуском/остановкой
4.GND: Заземление
