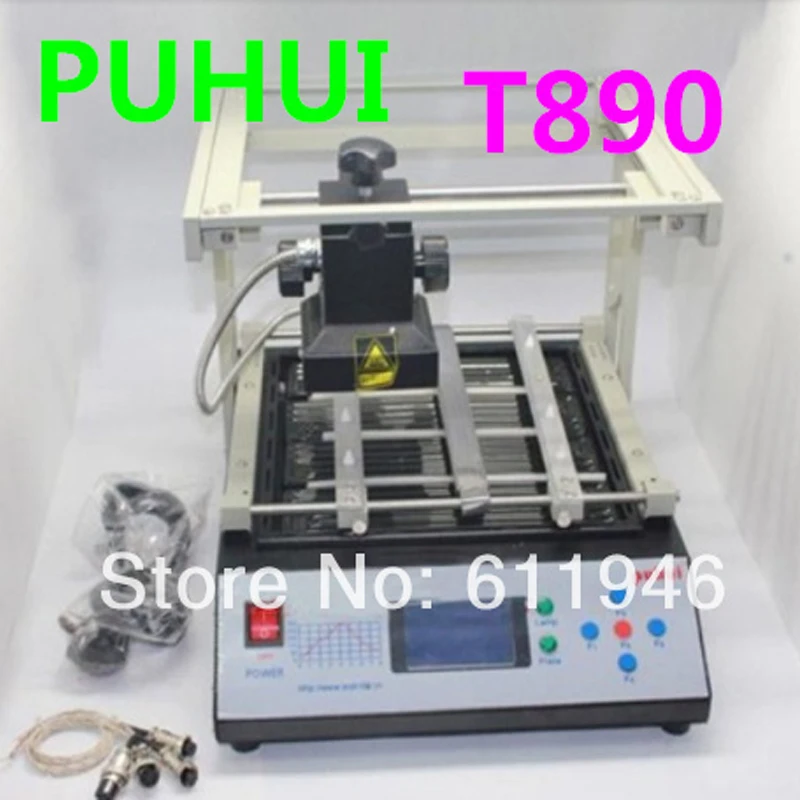

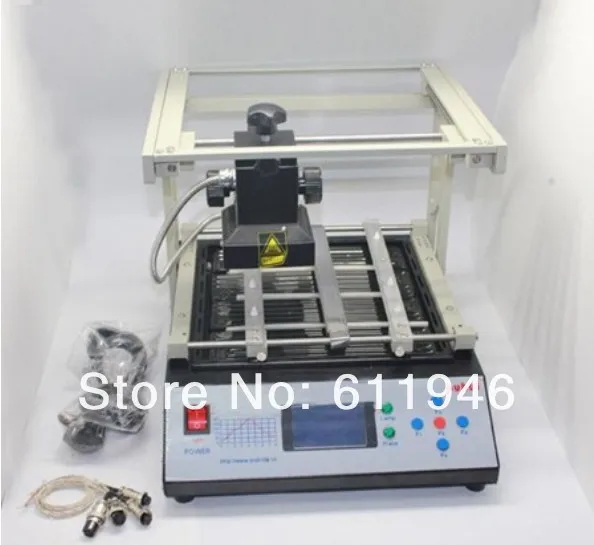

Паяльная станция PUHUI BGA инфракрасная паяльная для пайки T890 SMT SMD IRDA сварочный

Паяльная станция PUHUI BGA инфракрасная паяльная для пайки T890 SMT SMD IRDA сварочный

Наладочная станция BGA 110V/220V ремонтом BGA

Системы IRDA Сварщик T890 T-890 1500W,PH30007

Показ изображения

Описание:

1. Эта машина имеет сильный и идеальный выбор функций, с восемью температурными волнами в программном обеспечении памяти, вы можете выбрать правильную волну температуры в соответствии с запросом припоя/распайки.

2. Интеллектуальное Температурное волновое нагревание, может автоматически достигать припоя/отпайки.

3. Трехмерный Регулируемый корпус лампы, использовать лазерный светильник, подходит для непайки любых угловых компонентов.

4. Интеллектуальный контроль температуры PID может избежать повреждения IC из-за быстрого или непрерывного разогрева.

5. Эта машина имеет супер термоплавкую систему, использует инфракрасную технологию сварки, которая разработана независимо, тепло легко проколоть и распределить равномерно, может подойти для различных компьютеров, ноутбуков, play station s BGA компоненты, особенно в Северный/южный мост чипсет компьютера.

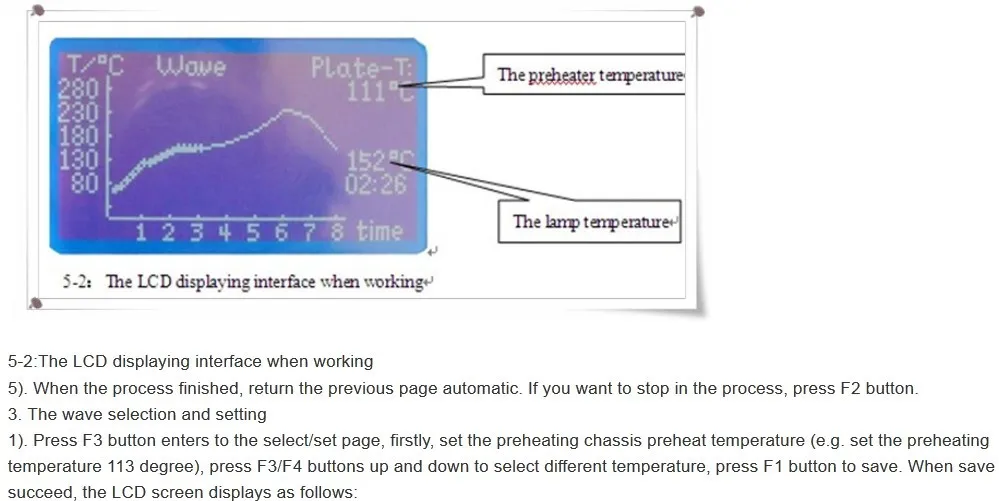

6. Дружественный интерфейс работы человека-машины, идеальный ЖК-дисплей, вы можете смотреть весь процесс ремонта очень четко.

7. Эргономичный дизайн, практичный и Легко управляемый. Хорошее качество сборки, но в то же время светильник весит и небольшой размер позволяет T-890 легко расположить на скамейке, транспортировать или хранить.

Технические параметры

Полная Потребляемая мощность станка

1500W

Номинальное напряжение и частота

AC 110-230 V 60/50 Гц

Мощность инфракрасной лампы

300 W

Подогрева шасси мощность

1200 W

Рабочая скамейка Размер

320X330 мм

Размер инфракрасной лампы для нагрева тела

60X60 мм

Размер предварительного подогрева шасси

245X260 мм

Диапазон температур шасси предварительного нагрева

0C-350C

Размеры

316 мм X 410 мм X 290 мм

Вес нетто

9,3 кг

Сварочный стол основной корпус

1

Инфракрасная лампа для тела

1

Портальная рама

2

Мощность линии

1

Руководство пользователя (на компакт-диске)

1

Несущественным образом отличаться:

1. В соответствии с чипами Размер сварка и технологические требования, выберите нужную волну распаять чипы, используйте пинцет или всасывающая насадка для удаления сколов.

2. Инфракрасная лампа Термометры Z wave, датчик температуры и скорость времени не может быть больше, чем 2 C/ S, каждый раз, когда заданное значение при стирке не должна превышать 250 секунд.

3. В том случае, если вы хотите, чтобы сбросить к заводским настройкам по умолчанию, нажмите F1 и F5 в одно и то же время, а затем включите выключатель питания, когда слышно непрерывный звуковой сигнал ок.

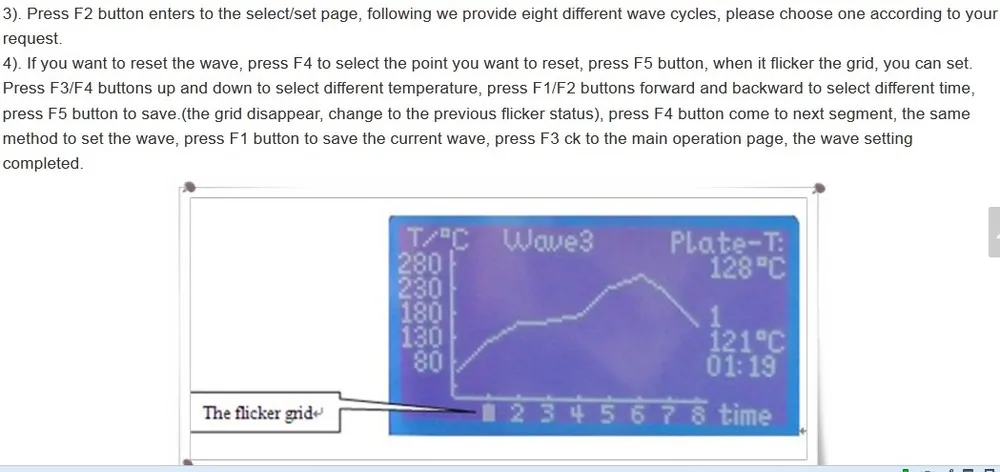

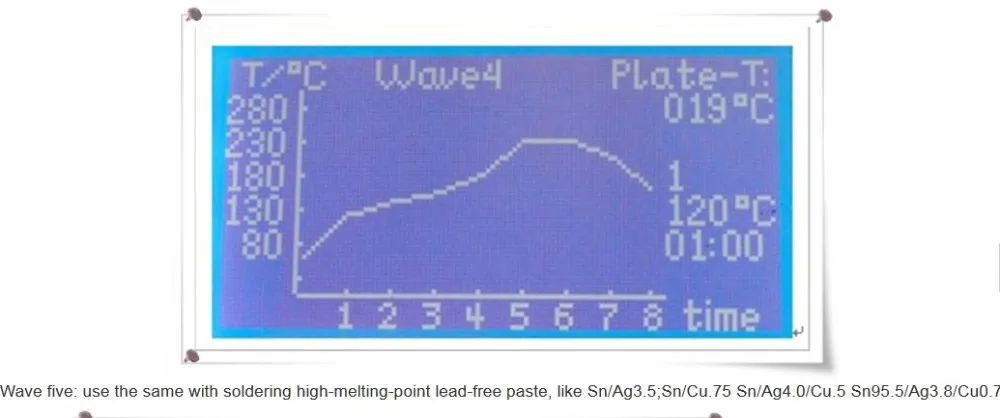

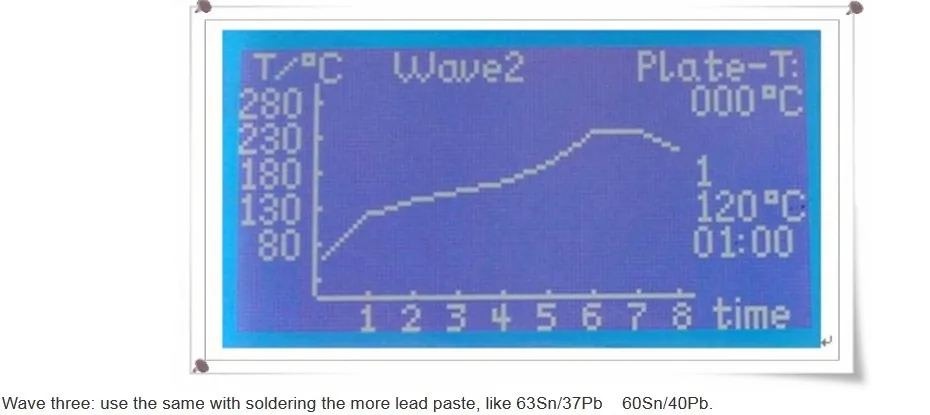

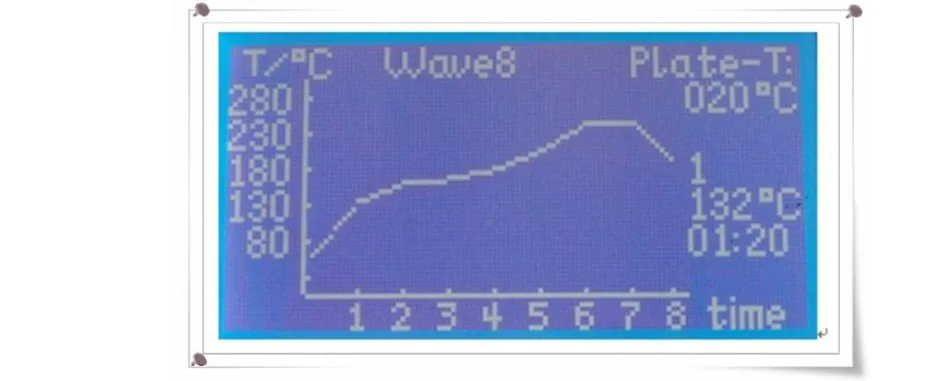

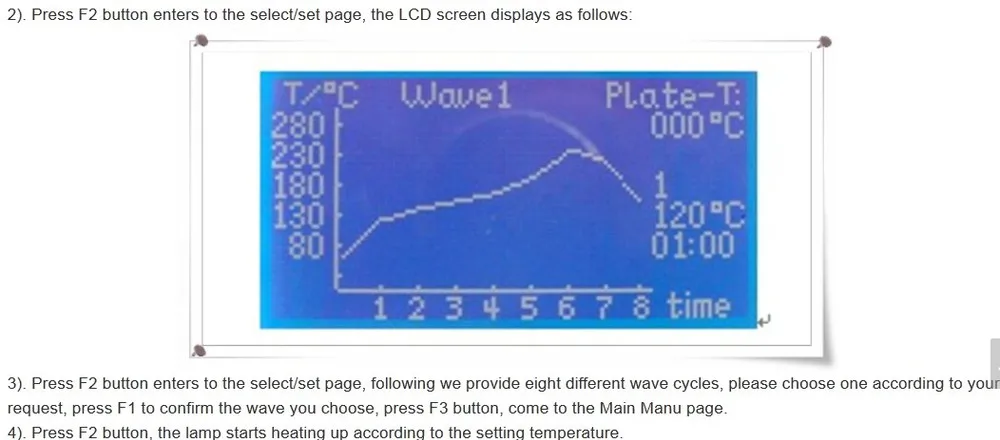

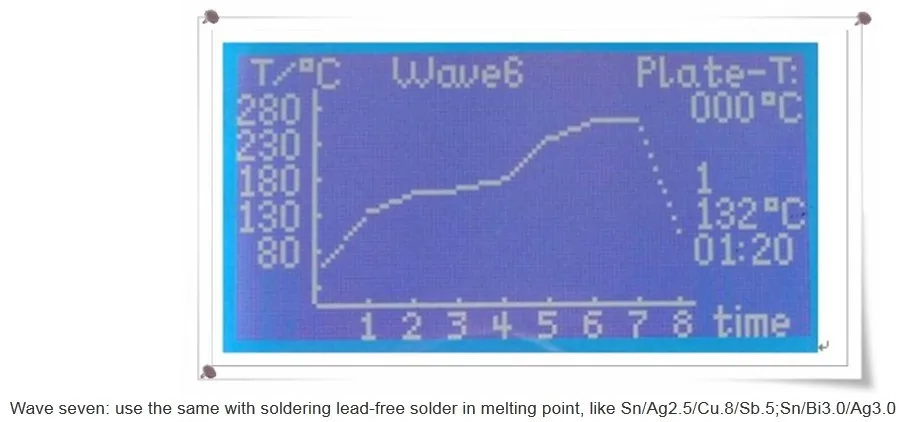

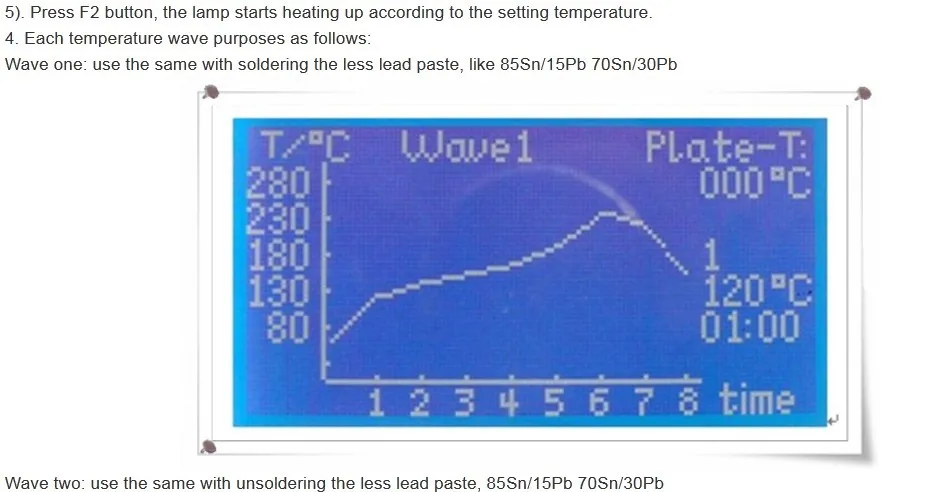

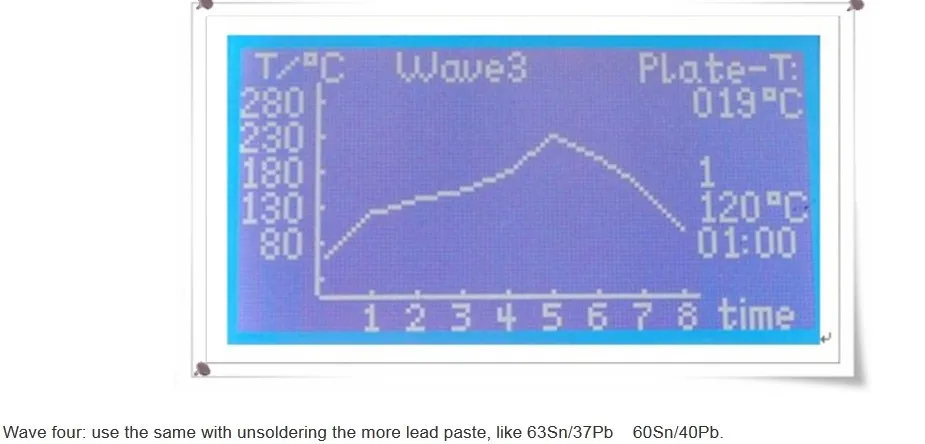

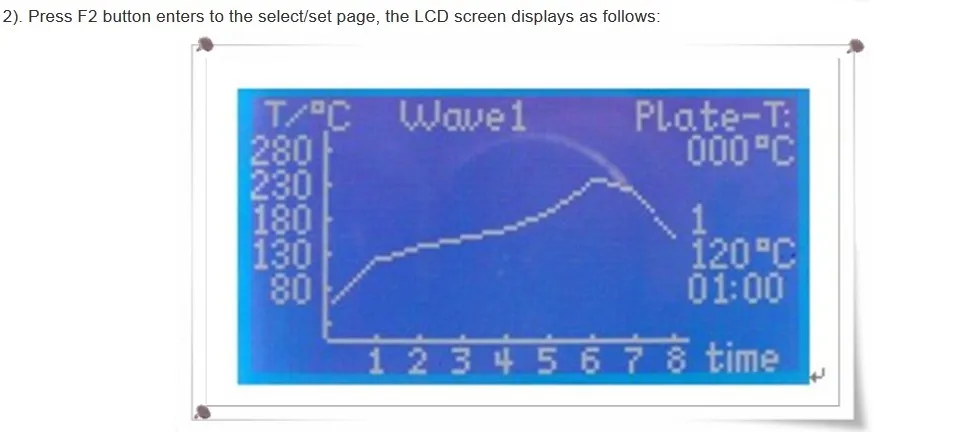

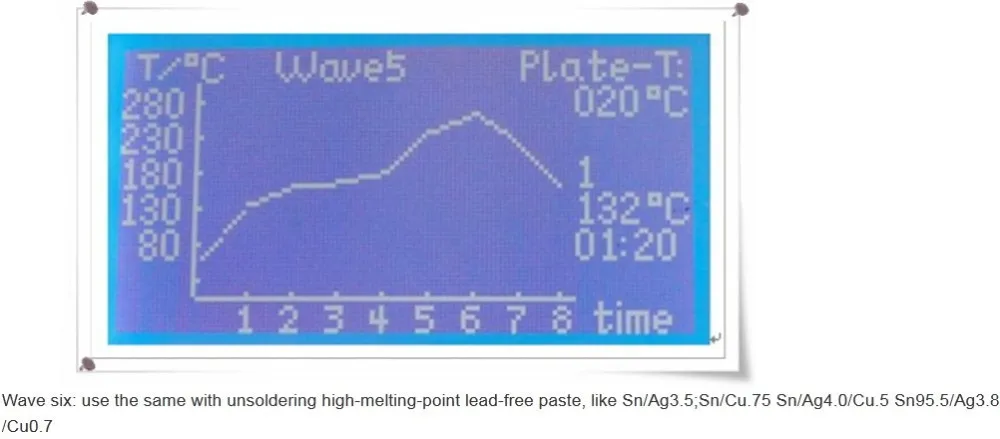

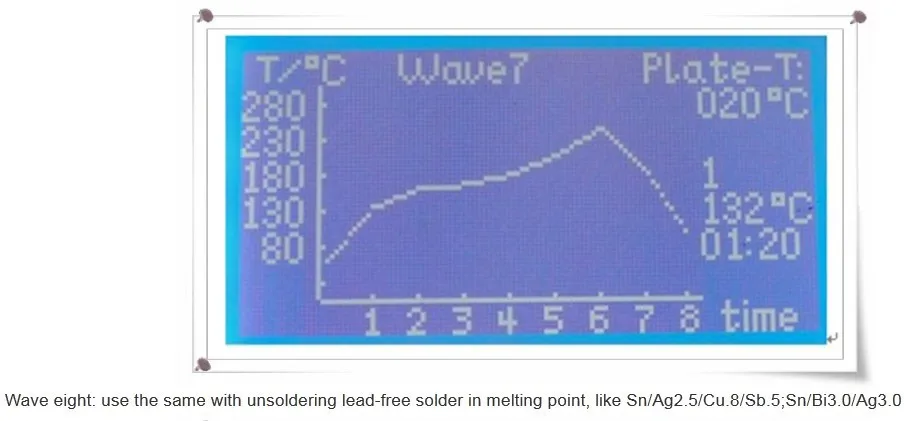

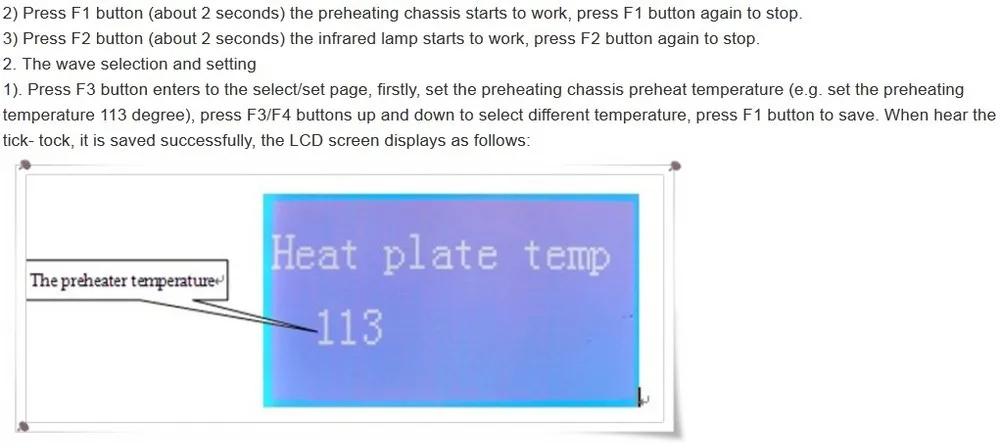

4. Есть много виды паяльная паста, каждая компания выбирает тоже не одинаковы. По этим причинам, мы разрабатываем этот продукт может установить восемь волн, Каждая волна состоит из восьми секций, каждый раздел время нагрева и температура все можем изменить. Вы можете сбросить нагревательные волны в соответствии с требуемой температурой и временем нагрева припоя.

Основа для волны комплект

1. Паять reflow теория и температура:

Когда плата PCB переходит в область нагревания (сухая область), растворитель и газ в паяльной пасте испарятся. В то же время флюс может намочить прокладку, наконечник и стопу компонента. Паяльная паста плавится, вмещает и закрывает коврик, что приводит к тому, что пусковая площадка и контакты компонентов изолируют кислород. Печатная плата переходит в область сохранения тепла. Печатная плата и компоненты получают полное подогрев. Чехол повреждает печатную плату и компоненты, когда она поступает в область сварки, и температура быстро нагревается. Когда плата PCB переходит в область сварки, температура нагревается, а паяльная паста плавится. Печатная плата переходит в режим охлаждения. Затем жидкость паяльная паста пайки точек затвердеть. Оплавления процесс закончен.

Температура является ключом к качеству сварки. Актуальный и настройка потепление температуры склон и максимальной температуры должны быть accordant. Прежде чем температура достигает 160C, пожалуйста, сверяйтесь с нагреваться скорость примерно 1C. Если нагревается слишком быстро, плата PCB и компоненты будут повреждены, и плата PCB может быть не в форме. С другой стороны поток испаряется слишком быстро. И это легко сделать пайки оловом шар. Комплект Пике температура 20C-40C выше, чем у паяльная паста точка плавления. Установите время оплавления 10S-60S. Если максимальная температура низкая или время оплавления короткое, это повлияет на качество сварки, и серьезно вызывает, что паяльная паста не расплавляется. Если максимальная температура высокая или время оплавления длинное, мощность металла будет окислена и влияет на качество сварки и серьезно вызывает повреждение компонента и печатной платы.

2. Набор температуры волны:

Установите волну в соответствии с паяльной пастой и вышеуказанной основой. Различные паяльные пасты, выбирайте и устанавливайте различные волны. Кроме того, температурная волна связана с PCB, плотностью и размером компонентов. Как правило, не содержит свинец температура сварки должна быть выше 40C, чем температура плавления.

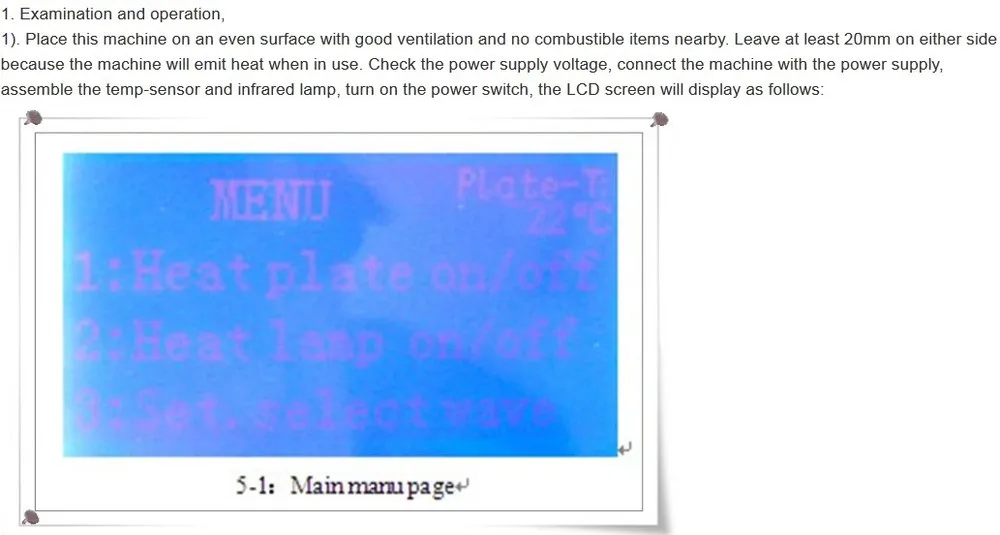

1. Проверка и запуска

Проверка при помощи инфракрасного излучения, лампа для тела, датчик температуры и линии электропередач, чтобы проверить, если они находятся в хорошем состоянии.

2. Регулировка и подготовки перед его упаковкой-выключение питания/ремонт

1). Положить и регулировать печатной платы:

Извлеките съезжала, Открутите закрытую ручку на кронштейне, отрегулируйте печатной платы кронштейн и печатную плату направлены на кронштейн вырез. Поместите печатной платы на гнездо, прикрутите насадку к закрытую ручку на печатной платы кронштейн, хорошо фиксируют на печатной плате; Переместите сдал поддержки, чтобы выбрать подходящий рабочем состоянии.

2). Регулировка при помощи инфракрасного излучения, держатель лампы:

Отвинтить корпус лампы закрытия ручка, переместите лампа ручка, и сделать при помощи инфракрасного излучения, ламповый лазерный направлен на середине-пропускной/ремонт чип, прикрутите насадку к тела светильника закрытую ручку. Отрегулируйте высота лампы с помощью регулировки Вихрь фокусировки ручка. И держите идеальное расстояние между патрон лампы накаливания и чип составляет 20-30 мм.

3). Регулировка при помощи инфракрасного излучения, лампа датчик температуры:

Поместите инфракрасная лампа датчик температуры или вокруг чипа. Затем Отрегулируйте место печатной платы подогреть датчик температуры, позволяя контакты датчика предварительного нагрева пластины хорошо. Для того чтобы препятствовать измерением температуры точный, положить некоторые поток вокруг чипа и головка датчика. В то же время, BGA pad будет исправно. Может эффективно предотвратить pad выполняться и предотвратить накладка имеет Олово-вольфрамовый бор.

3. Герметизация/процесс ремонта:

Общий уплотнительной от процесса: застегнуть печатной платы, регулировать его, и место, спальня, сделать при помощи инфракрасного излучения, ламповый лазерный направлены на чип и регулировать высоту лампа, поместите инфракрасная лампа датчик температуры, положить некоторые поток, установите температуру предварительного нагрева пластины. Затем поместить туда же температура лампы, включите предварительного нагрева пластины и инфракрасной лампы, пока прибор нагреется. При достижении максимальной температуры или чип pad плавит, уберите чип с помощью пинцета или всасывающая насадка. После выполнения инфракрасная лампа Термометры Z wave, он возвращается в автоматическом режиме. В тех случаях, когда основной корпус остывает, вам следует отключить источника питания.

Общий процесс reflow операции: операции составляет около одной и той же для герметизации. Отличия как указано ниже: сначала очистить коврик и завод припоя, предварительно разогреть печатной платы, поместите чип Прямая поставка от производителя предварительно разогреть в зависимости от припоя оплавления, температура, оплавлением и сварки и охладится.

Герметизация/ремонт различные виды комплектующих, как, например, Процессор и разрыв разъем.

Выполнение действий происходит следующим образом: первом использовании алюминиевая бумага для мантии PCB страха части тепла и другие компоненты. Затем Зафиксируйте хорошо Печатные платы на печатную плату. Затем установите нагрев платы при температуре от 160 и 180C и поместите датчик температуры около герметизация элемента. Включите предварительного нагрева пластины для 3-5 минут или больше. Вы можете уплотнение выключится при включении компонента одинаково с подогревом. Специально, следует обратить на верхняя инфракрасная лампа для разогрева, который может закрыть быстро.

Для Двухсторонняя доска, вы можете выбрать при низкой температуре, чтобы разогреть на печатную плату, а затем используйте верхнюю лампы, пока прибор нагреется.

4. Осторожно и направление в тех случаях, когда герметизация/процесс ремонта:

1). В тех случаях, когда чип с водонепроницаемым однотонные-соединений, может использовать sol гидрозоль и другие мероприятия, sol. Обратите внимание, чтобы контролировать температуру в тех случаях, когда герметизация, для того, чтобы предотвратить Температурный датчик движения, которые приводят к измерением температуры не точный. А чип тепла слишком долго, и температура слишком высока, ведущую роль в чип тепла без повреждений.

2). В тех случаях, когда чип достаточно большой, например: computerboard,XBOX360motherboard, когда герметизация/ремонт Большой печатной платы чип, например, бортовой компьютер, XBOX360 материнская плата, и т. д., непременно должны нести на всей доске для подогрева и сухой, или в соответствии с фабрики технологическое требование, также может зависеть от опыта обработки. Только в том случае, затем обрабатывает надлежащим образом, может предотвратить эффективное печатной платы искажения и производит от этого дефектных паяных совместное, чип, грабли в тех случаях, когда герметизация/ремонтный чип.

3). В простой упаковке чип, пожалуйста, предварительно паста с алюминиевым покрытием бумага на середину чип во избежание для того чтобы нагреть чип слишком жарко, чтобы взломать. В Алюминированная бумага размер должен быть чуть больше, чем чип. Застраховать размер не слишком большой, в противном случае он будет влиять на результат сварки. В герметизация/процесс ремонта, инфракрасная лампа светит в регионе, все платиковая заглушка-в расчете на единицу продукции, несёт на крышку с помощью алюминиевой фольги, предотвратить Высокая температура инфракрасный высушивает искажения или возмещения ущерба. Но это не обертывания полностью.

4). Очистите и высушите печатной платы после оплавления и высушите ее, проверьте его; Если это не хорошо, может reflow снова. В том случае, если он по-прежнему не достаточно хорошо, пожалуйста, используйте весь процесс снова.

Ежедневное техническое обслуживание:

1. Очистите нагревательная труба для лампу часть нижней части, после того, как машина была использована в течение определенного периода времени.

2. Применение масло на чистую тапочек из шатун, направляющий стержень, польский и т. д.

3. Не отрезать мощность сразу после того, как работа по завершении работ вам нужно ждать до тех пор, пока вентилятор охлаждает вниз, таким образом, чтобы продлить срок полезного использования времени

Обратите внимание:

1. Осторожно! Работать при высокой температуре.

2. Вытяните мощность в том случае, если не использовать машину в течение длительного времени.
