Новая электрическая машина для намотки катушки с низкой переменной скоростью намотки 2 направления 0,1 поворот + педаль

Описание продукта:

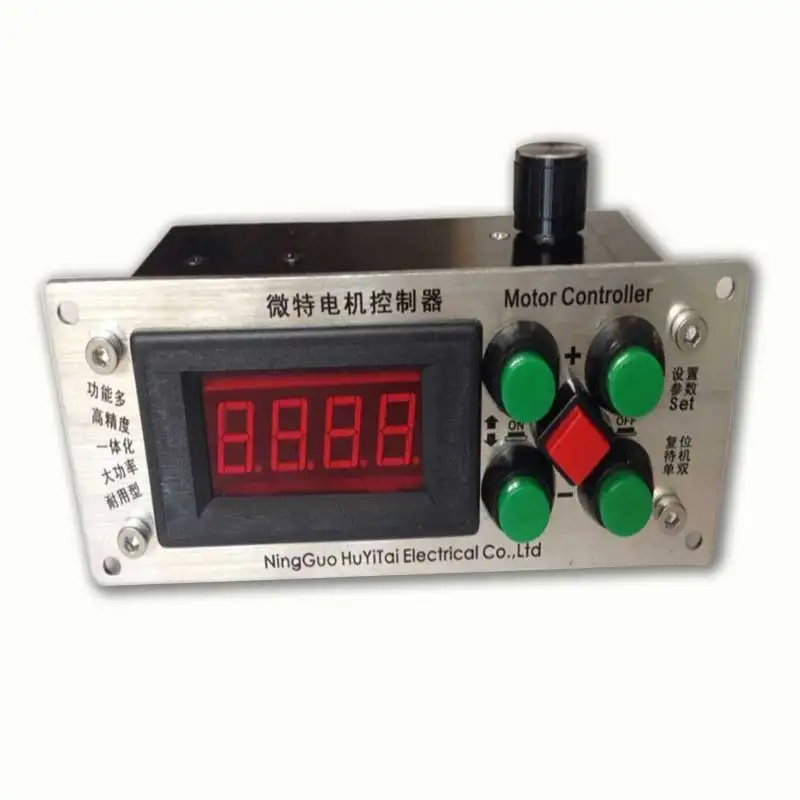

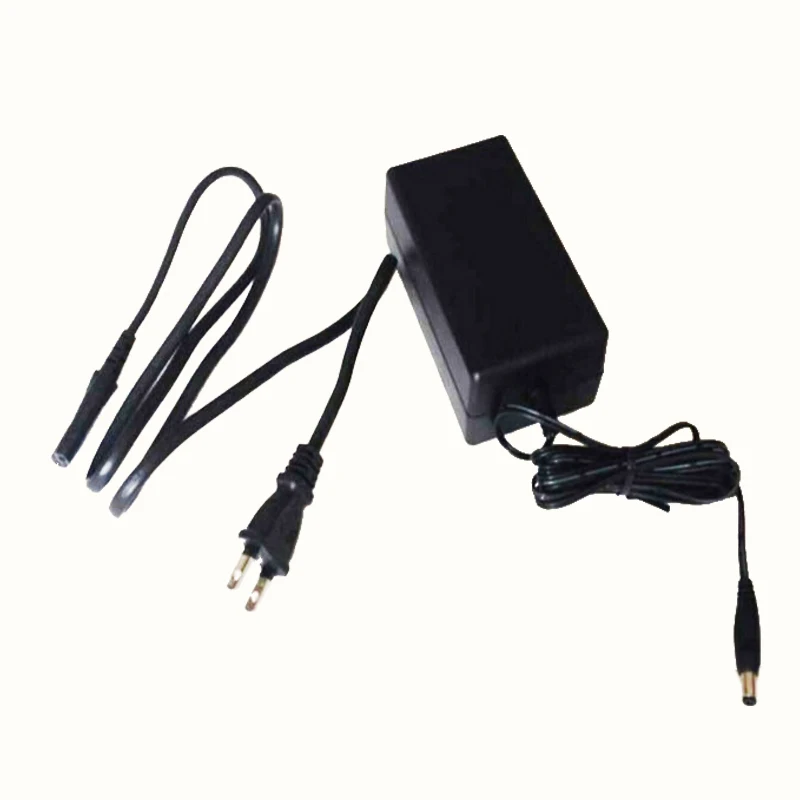

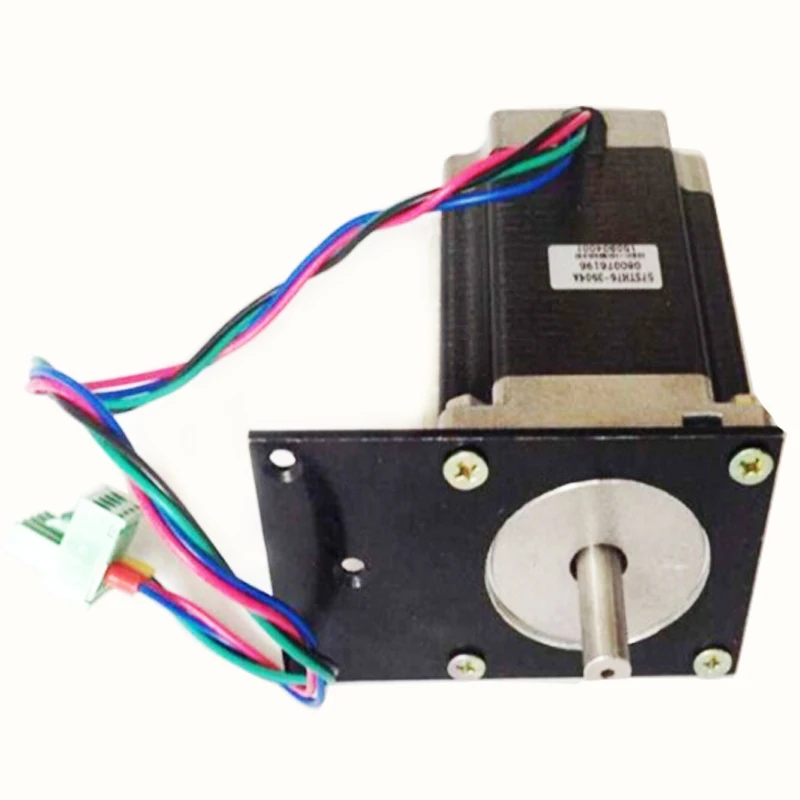

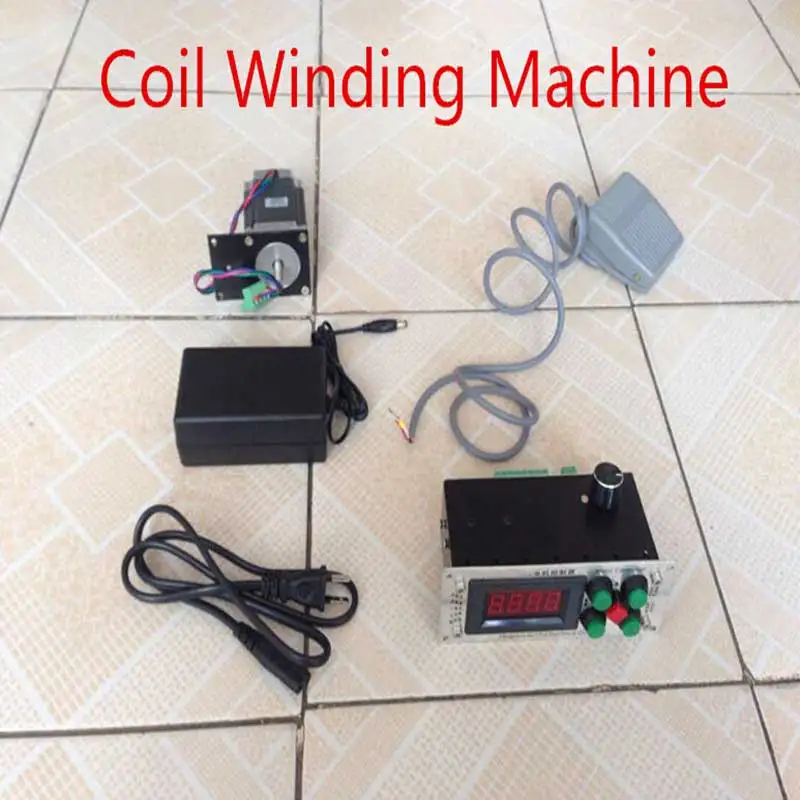

Система состоит из отдельных компонентов, включая контроллер, шаговый двигатель, ножной переключатель, адаптер питания и выходной вал. Эта конструкция позволяет вам легко интегрировать систему

В свой собственный проект. Вы можете установить двигатель в любом месте, которое подходит для вашего приложения и отделить его от коробки контроллера, чтобы уменьшить шум и вибрацию.

Скорость вращения шпинделя: 10-700 об/мин

Обмотки точность вращения: 0,9 градусов (0,0025 оборотов)

Количество обмоток: группы

Программируемый витков обмоток: превращает 0,1-6553,5

Направление намотки: по часовой стрелке/против часовой стрелки

Диапазон диаметров; 0,01-1,5 мм

Автоматический запуск: Автоматическая/Ручная настройка (0-1,5 V смещение уровня)

Способ передачи кабеля: вручную

Количество товара: 1-65535

Входная мощность машины: 40 Вт

Максимальный диаметр качания: 80 мм

Источник питания: ac220в ± 5% 50 Гц

Размер хоста: 160 мм (длина) × 120 мм (ширина) × 100 мм (высота)

Вес: 1 кг

Температура окружающей среды: -20 градусов-+ 40 градусов

Инструкции по уходу за изделием

1. Устройство должно быть помещено на стационарный рабочий стол, на панели обмоточной машины есть четыре крепежных отверстия для установки обмоточной машины и стола между высокой скоростью, потому что машина не может иметь слишком много вибрации в противном случае, долгосрочное использование может привести к рассыпчатым компонентам сварки, Линии или необоснованное повреждение электронных компонентов, не будет показывать другие признаки.

2. Зажимная форма должна быть закреплена на шпинделе и затягивать крепежные болты, вы должны проверить, имеет ли катушка изогнутую, изогнутую, если вы хотите настроить или заменить.

3, YT-C параметры инициализации намотки, ручка намотки скорости возвращается к нулю, удерживайте одновременно два ключа «+» и «-», затем параметры контроллера обмоточной машины будут инициализированы.

4. Перед запуском машины должно быть предварительное состояние (значение скорости шпинделя C01) и количество витков (значения параметров C02),

Нажмите «SETUP» Setup и введите значение скорости шпинделя C01 («+» и «-», чтобы изменить значение параметра);

Нажмите «SETUP» Setup и введите значение параметра C02 поворотов обмотки («+» и «-», чтобы изменить значение параметра), С переключателем «1/2 катушки», чтобы выбрать определенное количество поворотов;

 Нажмите «SETUP», чтобы перейти в «хороший» режим производства;

Переключатель «1/2 катушки» для выбора катушка с намоткой;

"Вращение по часовой стрелке/против часовой стрелки, чтобы выбрать «перейти на изменять направление вращения, в то время как 4-разрядный дисплей будут синхронизироваться с Плюс/минус соотношение цена/качество;

Поверните «ручку намотки скорости», когда заданное количество поворачивается, чтобы быть стояночным тормозом (точность 0,0025 поворотов);

Когда обмотка завершена, комплекс «регулятор обмотки ручки» будет автоматически перезагружен до нуля под подготовленную катушка с намоткой, в то время как количество продукта считается;

Способ обмотки, "Регулятор обмотки" обмотки можно контролировать парковку, а затем изменить вращение по часовой стрелке/против часовой стрелки, И может быть «+» и «-», чтобы компенсировать вторичную обмотку витков катушки;

5, нажмите кнопку «сброс» сбросить готовым к следующему обмотки катушки, количество продукта, рассчитывать предустановленное количество оборачивается вокруг ноги (количество показали 0,5 секунд), при отсутствии Заданного количества оборотов вокруг стопы, не считая количества продукта, например, с помощью кнопки «сброс» Устойчивый более 1,5 секунд машина будет перезапущен, количество продукта, рассчитывать на ноль.

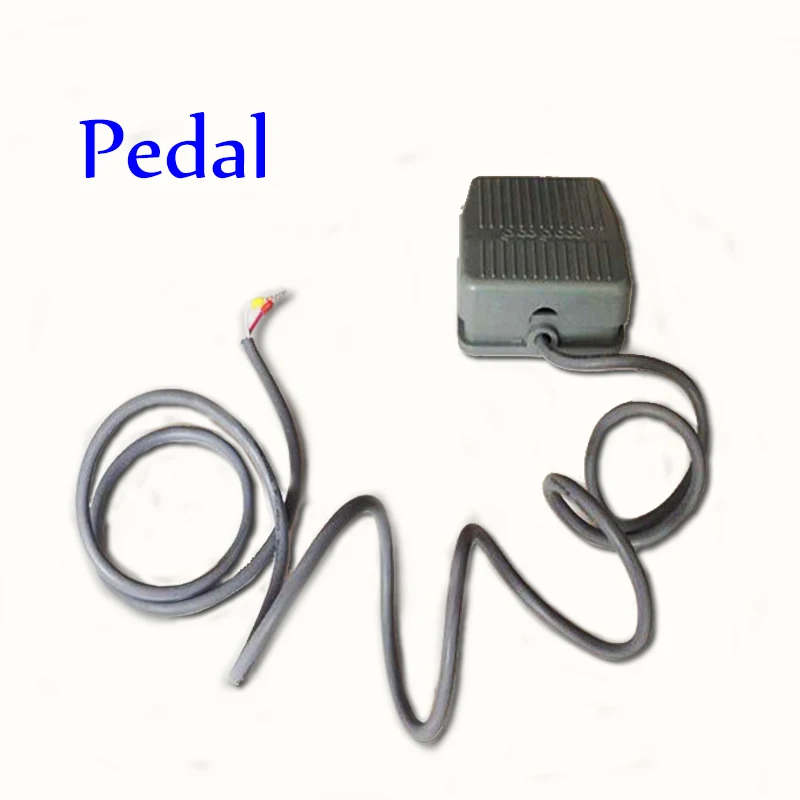

6. Пользователи должны использовать ножной переключатель, поддерживающий работу (пожалуйста, также доступны для моего бизнеса или агентства) использовать функциональный ножной переключатель с «кнопкой сброса» или «намоткой скорости циферблата».

Меры предосторожности:

1. Если Скорость вращения шпинделя слишком высока, чтобы остановить возникновение стойла, уменьшите Скорость вращения шпинделя (Уменьшите значение параметра C01).

2. Когда мощность обмоточной машины, регулятор скорости должен быть сброшен обратно к нулю.

3. После работы необходимо выключить выключатель питания или отключить шнур питания.

4. Для обеспечения нормальной работы входное напряжение переменного тока в диапазоне 220 В + 10%

5, Держите машину чистой, не размещайте предметы поверх намоточных станков.
