    Описание: Особенности:

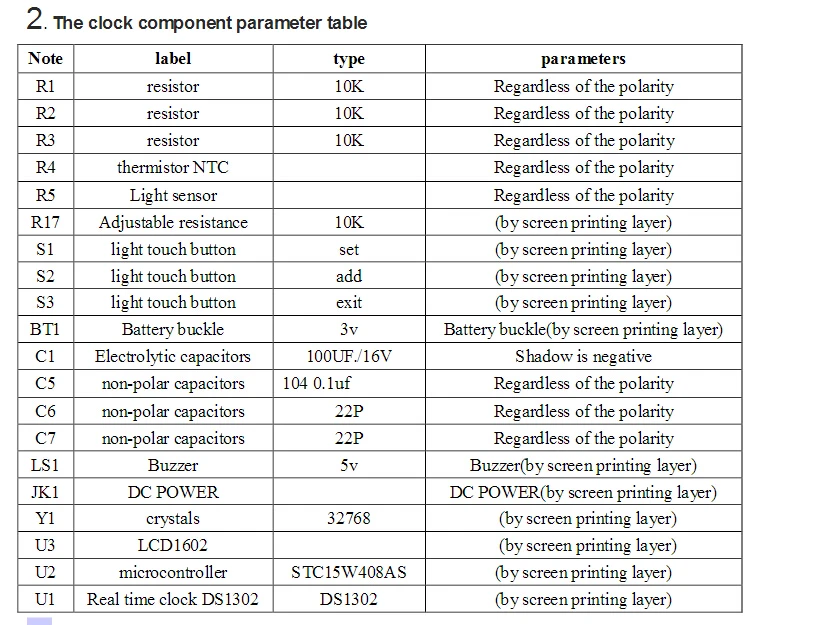

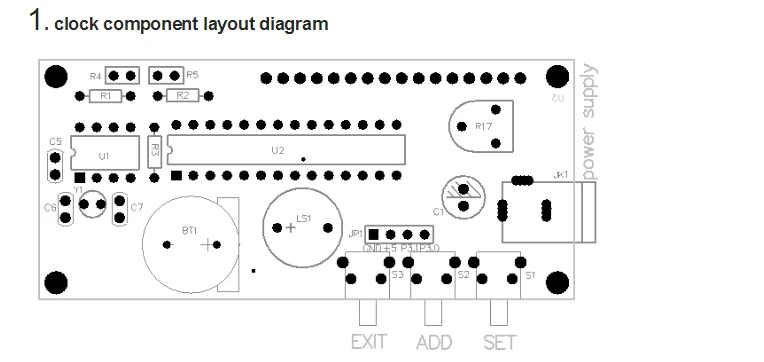

  3. При установке сварки выполните следующие действия: 1. Компоненты Сварные на задней части доски (включая хорошую емкость сопротивления Микроконтроллер шелк - Сторона трафаретной печати), от низкого до высокого принципа, а именно первая низкая сварка Компоненты, такие как кристаллы, конденсатор, сопротивление, держатель батареи. 2. Сварочный MCU an D chip header, а затем сварные переключатели, зуммер, розетка. 3. Шпильки с диагональными режущими плоскогубцами Сварочный ЖК-дисплей 1602 seat (Примечание 1602 seat сварен на другой стороне платы), а затем сварной штырь На LCD1602. 5. L11 Столбы закреплены на материнской плате и ЖК-дисплее 4 . Шаги отладки: 1. После завершения сварки на двух частях IC, микроконтроллер STC15 W408AS , Чип часов DS1302. Оплатить Обратите внимание на направление IC, вставьте чип, который может повредить! Наконец Настройте 3 в Задняя крышка аккумулятора - Вверх Питание (ходьба), осторожно, чтобы не поставить аккумулятор на чипе часов снова, это приведет к разрушению Часы чип лихорадка! 2. Не переходите к электричеству, проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция. 3 . Штепсельная Вилка 5 В, Без ЖК-дисплея, отрегулируйте контрастный потенциометр R17 a символ жидкокристаллический дисплей 5 . Отрегулируйте шаг времени: Для настройки различных настроек необходимо нажать клавишу 14 (midway может нажать Ключ выхода для возврата к нормальному Ходьба), 15 нажатий, чтобы вернуться к нормальной ходьбе; Регулировка Год: Нажмите кнопку SET, отрегулируйте год, нажмите кнопку ADD для настройки; Месяц корректировки: Нажмите клавишу SET для настройки месяца, нажмите кнопку ADD для настройки; A Djustment день: Пресс Установите кнопку, отрегулируйте дату, нажмите кнопку «Добавить» для настройки; Время регулировки: Нажмите кнопку SET, отрегулируйте время, нажмите кнопку ADD для настройки; Отрегулируйте минуты: Нажмите кнопку SET, отрегулируйте минуты, нажмите кнопку ADD для настройки; Adju Stment seconds: Нажмите кнопку SET, отрегулируйте секунды, нажмите кнопку ADD для регулировки; Отрегулируйте время будильника: Нажмите кнопку SET, курсор находится в нижней части времени будильника, нажмите кнопку ADD Измените сигнал тревоги Время ; Настройка минут будильника: Нажмите SE Кнопка T, курсор находится в нижней части минуты будильника, нажмите Добавить Ключ для изменения минут сигнализации; Установите будильник ВКЛ и ВЫКЛ: нажмите клавишу Set, курсор остается в сигнале тревоги, нажмите Добавить изменить будильник ВКЛ и ВЫКЛ. Будильник. Отрегулируйте всю точку Время начала и окончания: Нажмите кнопку SET, отрегулируйте время начала, Нажмите ADD modify ежечасное ежедневное время запуска (с регулировкой до 6, 6 am timekeeping); нажмите кнопку SET, Отрегулируйте время остановки времени, нажмите кнопку «Добавить» для настройки (как Регулируется до 20, то есть после 20:00 не Весь момент времени, не влияет на сон); Все пакеты регулировки точки ВКЛ и ВЫКЛ: нажмите клавишу SET, курсор остается в сигнале тревоги, нажмите ADD Кнопка, alarm_on (chime on), затем нажмите кнопку ADD, Alarm_off (вся точка Декларации) Регулировка яркости ЖК-дисплея для фона: Нажмите кнопку SET, LCD bright = 0x, нажмите кнопку ADD Для регулировки яркости подсветки от самого Темного 01, 10 является самым ярким. Настройка формата 12/24 часов: Нажмите кнопку SET, курсор ниже стандартных символов, нажмите кнопку ADD Кнопка для изменения 12/24 часов. Нажмите клавишу SET, чтобы выйти из режима настройки, нормальная ходьба (настройка всех параметров сохраняется Aut Автоматически), установка завершена

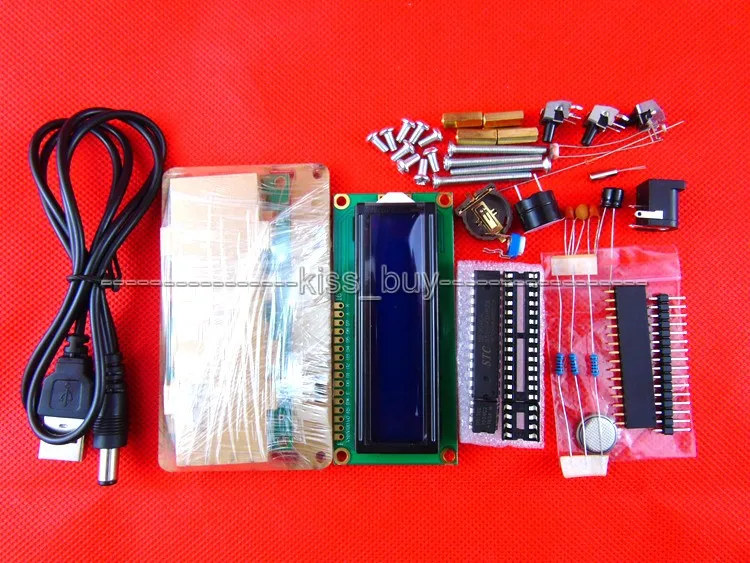

  Содержимое упаковки

100% Новый бренд
