Релейный модуль с двусторонней изоляцией 5 в 30 А шт. Высокий/Низкий уровень

Релейный модуль с двусторонней изоляцией 5 в 30 А шт. Высокий/Низкий уровень

8030

Двухполосный тип изоляции 1 дорожный силовой релейный модуль управления, может выбрать высокий уровень или низкий уровень сигнала триггера, и только 3 мА ток привода для 30 реле и возможность управления, модуль принимает качественные товары высокого качества силового реле, самая лучшая в отрасли субминиатюрная инкапсуляционная световая муфта, высокомощный Триод высокого давления, красный, Синий световой сигнал, военный уровень двухсторонняя печатная плата, тканевая пластина, учитывая комплексную, стабильную производительность и может широко использоваться во всех видах класса управления мощностью.


Спецификация модуля
1, модуль использует Аутентичное реле качества, нормально открытый интерфейс Максимальная нагрузка: ac 250 В/30 А, dc 30 В/30 А;
2, использование высшего качества в отрасли субминиатюрная двухсторонняя изоляция оптического соединения, сильная анти-помехи способность, стабильная производительность; Триггер тока только 3 мА.
3, модули, рабочее напряжение составляет 5 В, 12V и 24V доступны;
4, пользователь может выбрать уровень управления реле, может быть высоким уровнем выключения, также может быть низким уровнем и выключением; Модуль содержит ограниченное сопротивление потока, может непосредственно использовать источник питания отрицательный контроль, вы также можете использовать контроллер ввода/вывода MCU;
5, отказоустойчивый дизайн, даже если линия управления сломана, реле не будет двигаться;
6, индикатор питания (красный), 1 индикатор состояния дорожного реле (синий)
7, дизайн человеческого интерфейса, весь интерфейс может быть непосредственно с помощью терминальных соединений, очень удобно
8, Размер модуля: 6,0 см * 3,0 м * 2,5 см (длина * ширина * высота)
9, оснащен четырьмя фиксированными болтами, удобная установка

Второй модуль интерфейса

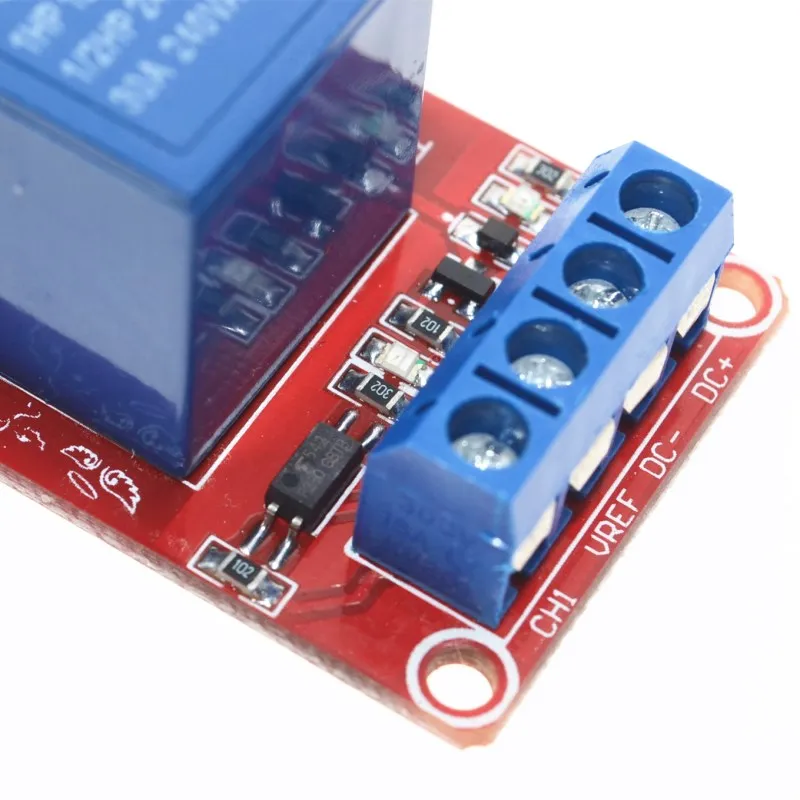

Сторона управления интерфейсного модуля: Есть 4 линии, все интерфейсы являются клеммными блоками, легкое подключение
1, DC +: внешний анод питания постоянного тока (выбор модуля 5 В, 12 В и 24 В)
2, DC - : внешний отрицательный источник питания постоянного тока
3, VREF, фотоэлектрическая изоляция контрольный конец наземного управления,
Если используется высокий уровень управления: этот сигнал подключен в панели управления пользователя мощность катода
Если низкий уровень управления: этот сигнал подключен на панели управления пользователя источник питания анода
4, CH1: интерфейс управления реле,
Если VREF для подключения отрицательного питания: этот порт высокого уровня (относительно VREF) Реле и соответственно
Если VREF получает положительный сигнал: это реле низкого уровня порта (относительно VREF) и соответственно

Примечание: изоляция или релейный модуль для того, чтобы адаптироваться к электромагнитной среде является плохой, сигнальные Случаи с более высокими требованиями, если вы хотите достичь полного эффекта изоляции,-Мощность пользовательской панели управления (И. e. Подключение VERF reference power) и релейный модуль питания (DC + / DC) должны быть отдельно, если два источника питания, всего не хватает полного эффекта изоляции, пользователь может выбрать наш более дешевый Стандартный релейный модуль.

Релейный выход: Есть 3 линейный интерфейс, все интерфейсы являются клеммными блоками, легкое подключение
1NO: реле нормально открытый интерфейс, реле и ожидание, до и после поглощения и COM sub
2,COM: релейный общий интерфейс
3,NC: реле нормально закрытого интерфейса, реле и выключено с COM ниппель, до и после надвигающегося
