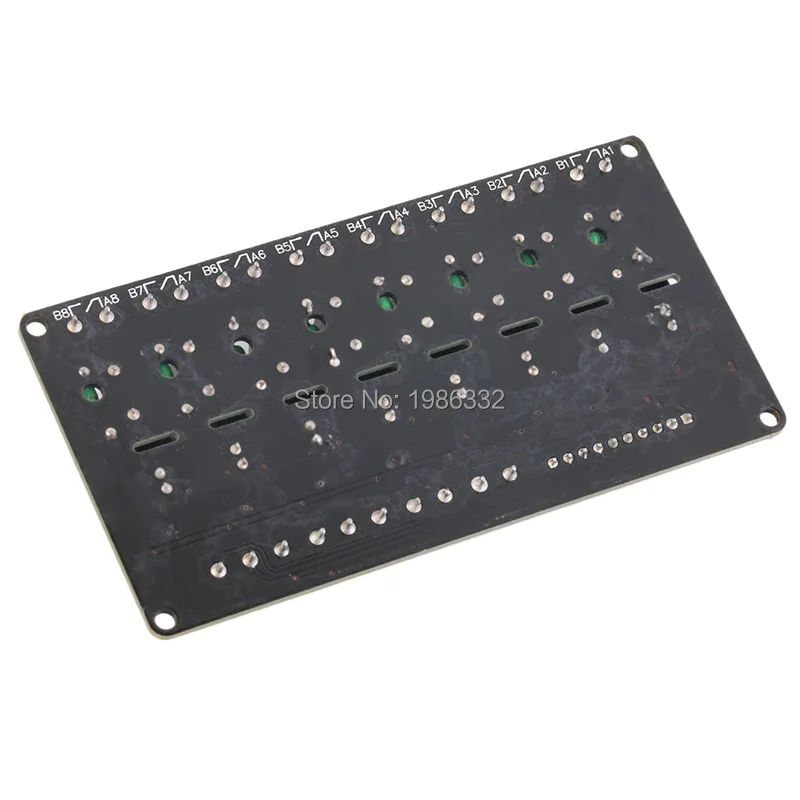

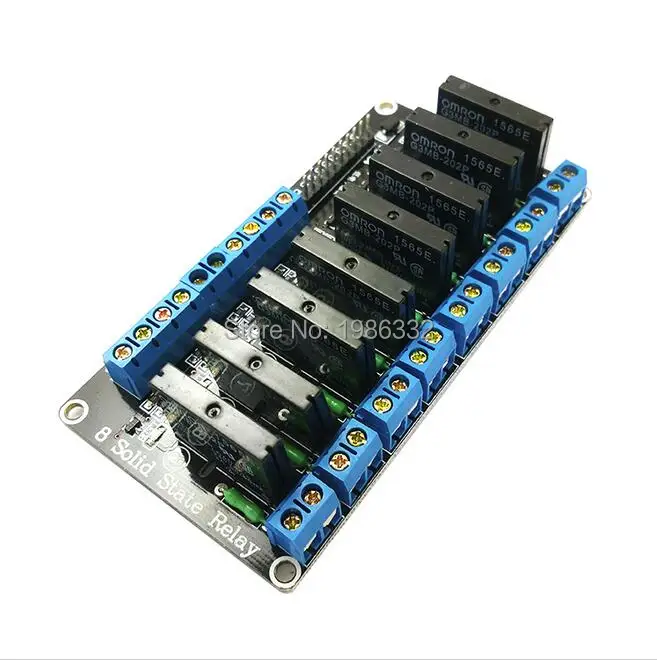

WS16 5 в 8 каналов SSR стандартное твердотельное реле низкого уровня сигнала

Описание товара   Особенности:8-канальный 2 ампер твердотельные реле постоянного тока.Управляйте 8 нагрузками до 2 ампер каждый при 120 В или 240 В переменного токаС 8 твердотельные реле: 2A при температуре не выше 100 к 240VAC.(50/60 Гц)Хорошо подходит для освещения, праздничных дисплеев и т. д.   Мощность питания:5VDC / 160mA (все каналы ВКЛ).Входное контрольное напряжение сигнала:(0-2,5 V низкого состояния реле на)(3,3-5V состояние высокого реле)Важное примечание: Питание должно быть постоянным током и соответствовать напряжению реле   Полупроводниковое реле спец.:Производитель: OMRONНомер детали: G3MB-202P, 5 В версия.Изоляция: Phototriac.Нулевой крест: Да.Номинальная выходная нагрузка: 2A при 100-240 В переменного тока. (50/60 Гц).Тип нагрузки: Общее назначение.   2,54 булавки и синий KF301 терминал подключен к линии более удобное управление.   Модуль интерфейса:Вход часть:Вход раздел:DC +: положительный источник питания (от реле напряжения питания)DC-: подключение питания отрицательноеCH1: 1 сигнал для запуска конца релейного модуля (допустимый триггер низкого уровня)CH2: 2-полосная релейный модуль приемника сигнала запуска конец (низкий уровень триггера в силе)CH3: 3 релейный модуль сигнала запуска конца (низкий уровень триггера действителен)CH4: 4-х канальный релейный модуль запуска сигнала конец (низкий уровень триггера в силе)CH5: распределительный щит на 5 релейный модуль приемника сигнала запуска конец (низкий уровень триггера в силе)CH6: 6-way релейный модуль приемника сигнала запуска конец (низкий уровень триггера в силе)CH7: 7-способ релейный модуль запуска сигнала конец (низкий уровень триггера в силе)CH8: 8-ми канальный релейный модуль запуска сигнала конец (низкий уровень триггера в силе)   Высокий уровень и низкий уровень значения:Триггер высокого уровня относится к сигнальному Триггеру (IN) имеет положительное напряжение, а отрицательный полюс источника питания обычно находится между, И триггерный конец триггера, соединенный с положительным полюсом источника питания, когда триггер имеет положительное напряжение или достигает триггерного напряжения, Реле привлекает.Низкий уровень триггера относится к сигналу, срабатывающему напряжение между концом и отрицательным электродом источника питания является OV, или триггерное клеммное напряжение ниже напряжения, чем положительное напряжение источника питания, низкое, чтобы спустить, делает реле, Обычно является катодом источника питания и пусковым концом режима подключения триггера, так что реле привлекает.   Электрические параметры:Версия статического напряжения рабочего тока триггерного напряжения, триггерного тока1-5V 0mA 13.8mA 0-2,5 V 2mA2-полосная 5V 0mA 26.8mA 0-2,5 V 2mA3-сторонний выход 5V 0mA 37mA 0-2,5 V 2mA4-полосная 5V 0mA 48mA 0-2,5 V 2mAРаспределительный щит на 5 5V 0mA 59mA 0-2,5 V 2mA6-way 5V 0mA 70mA 0-2,5 V 2mA7-way 5V 0mA 81mA 0-2,5 V 2mA8-канальный видеорегистратор 5V 0mA 90mA 0-2,5 V 2mA   Применение:Блок питания: источник питания должен соответствовать напряжению постоянного тока, реле напряжения     Посылка включает в себя:   1 шт *WS16 5V 8-канальный сетевой видеорегистратор SSR G3MB-202P твердотельный накопитель Напряжение реле низкого уровня сигнала триггер модуль 240V 2A + сопротивление предохранитель для Arduino
