Цифровой двухканальный MHS 5200P + DDS генератор сигналов произвольной формы функция

Цифровой двухканальный MHS-5200P + DDS генератор сигналов произвольной формы функция генератор сигналов 6 мГц усилитель

Примечание: Если вы не оставите месаж, мы отправляем штепсельную вилку ЕС

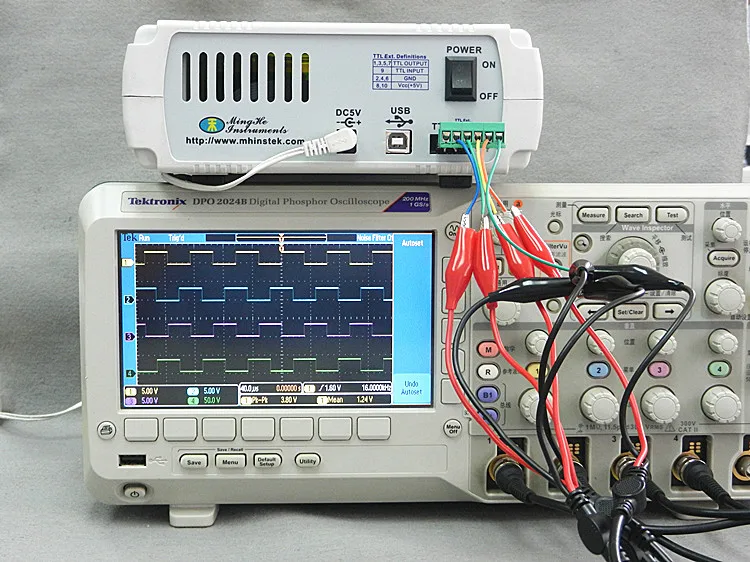

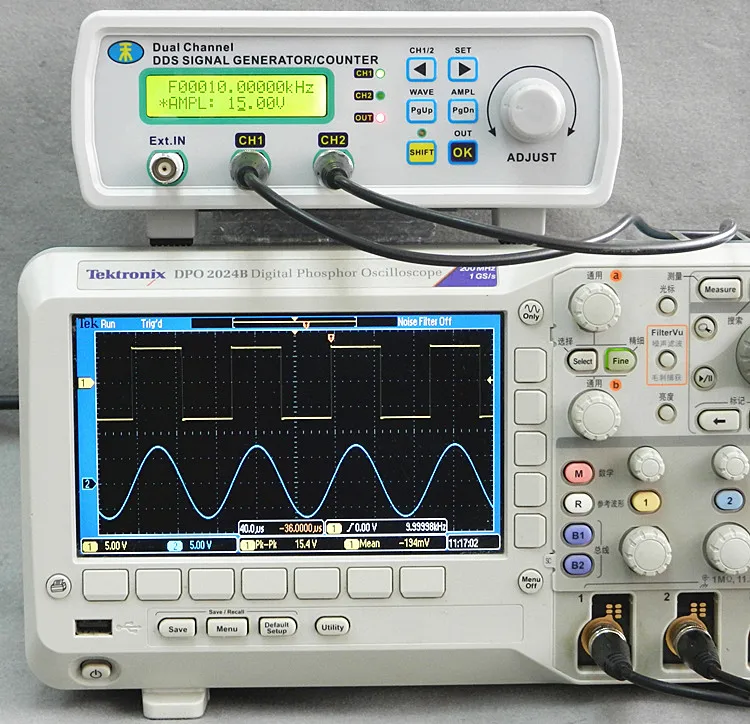

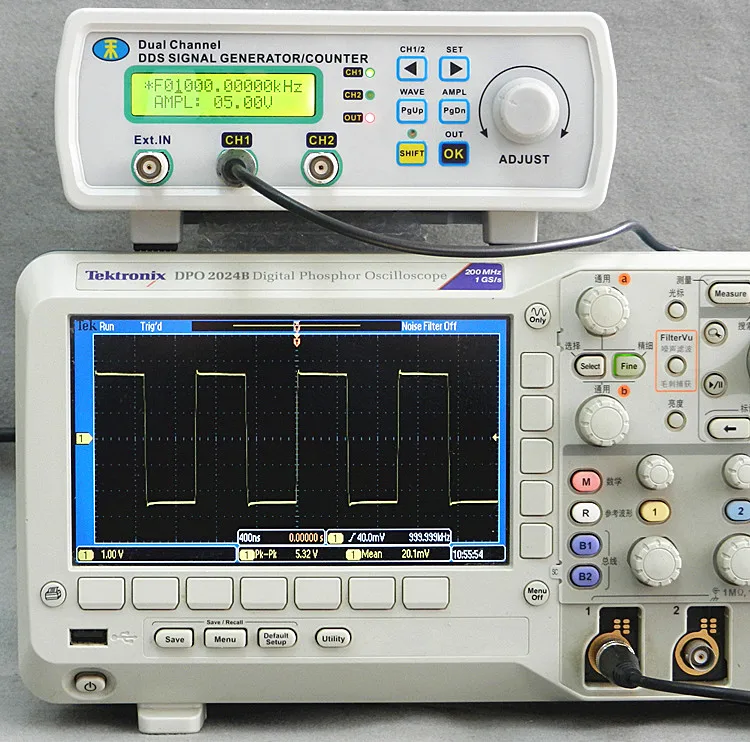

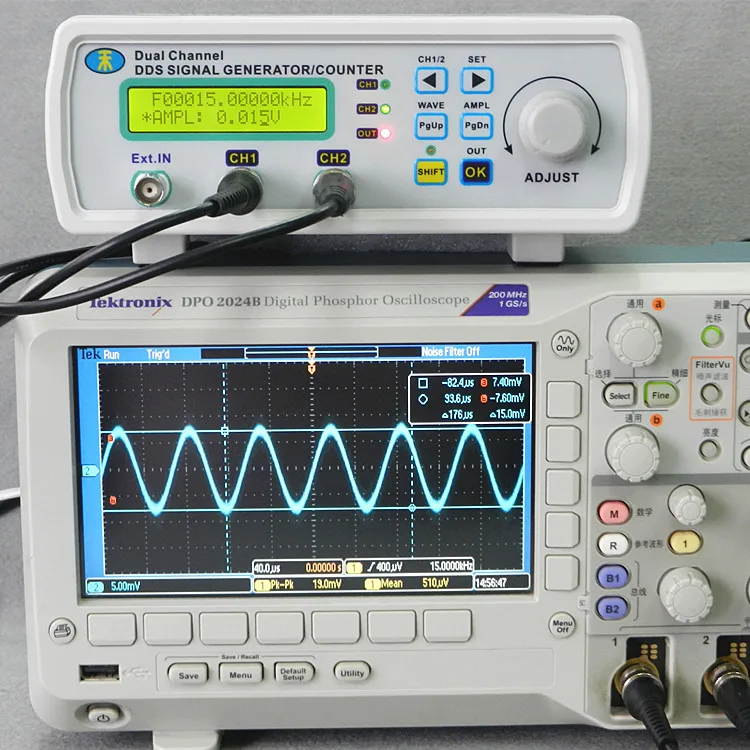

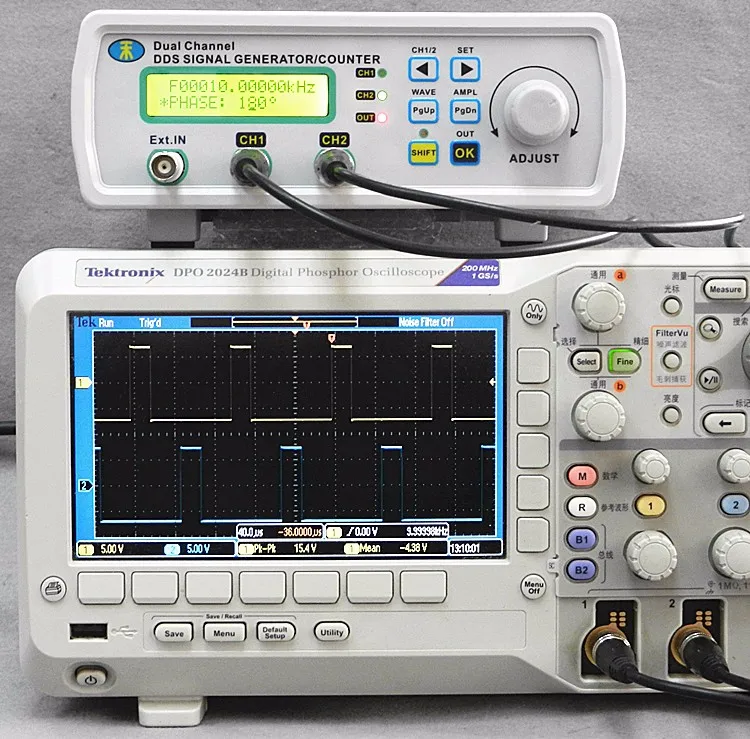

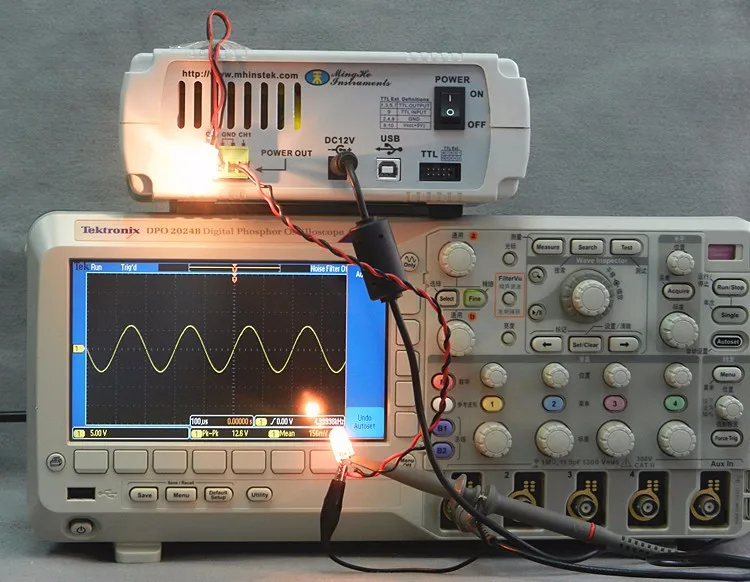

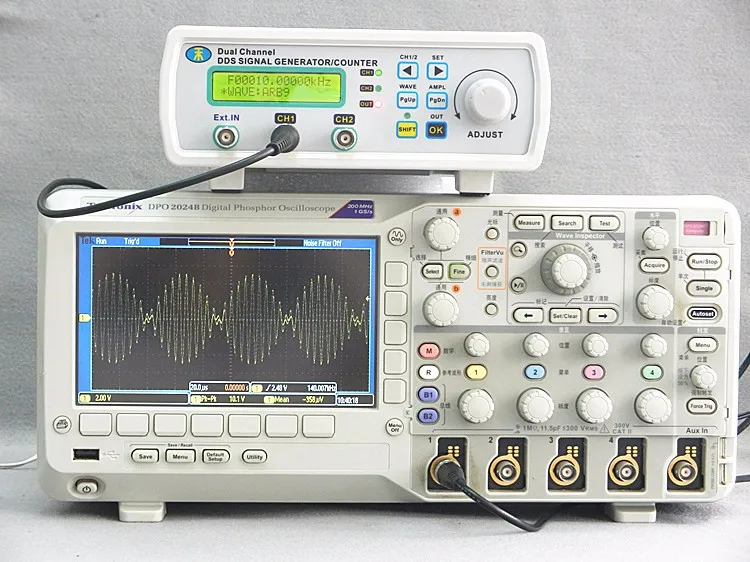

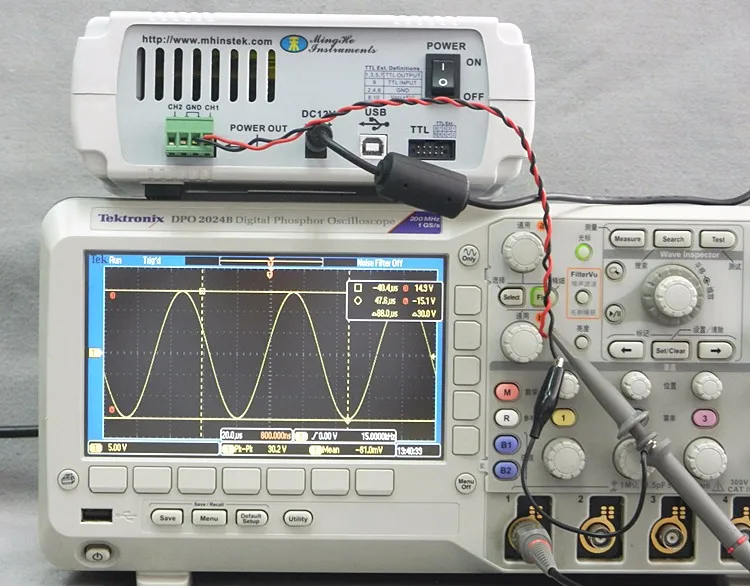

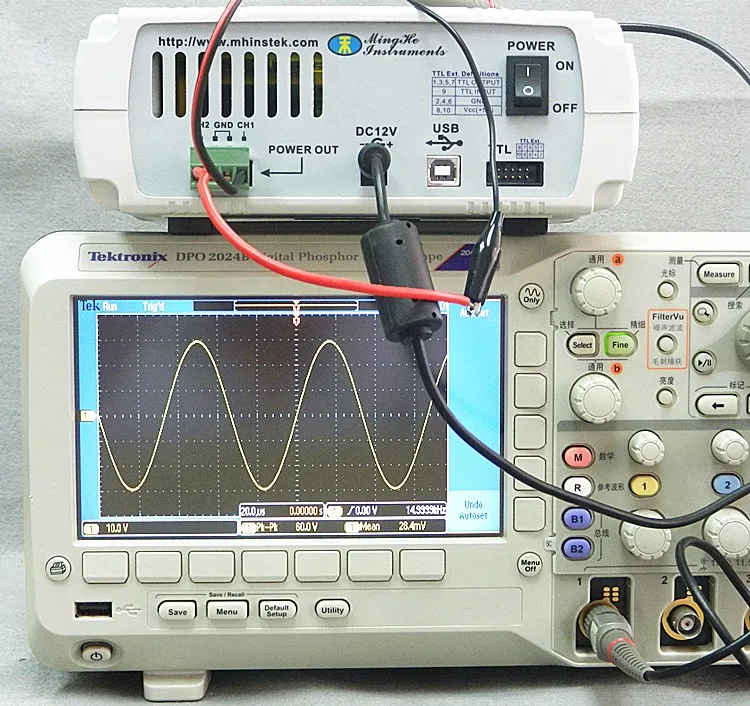

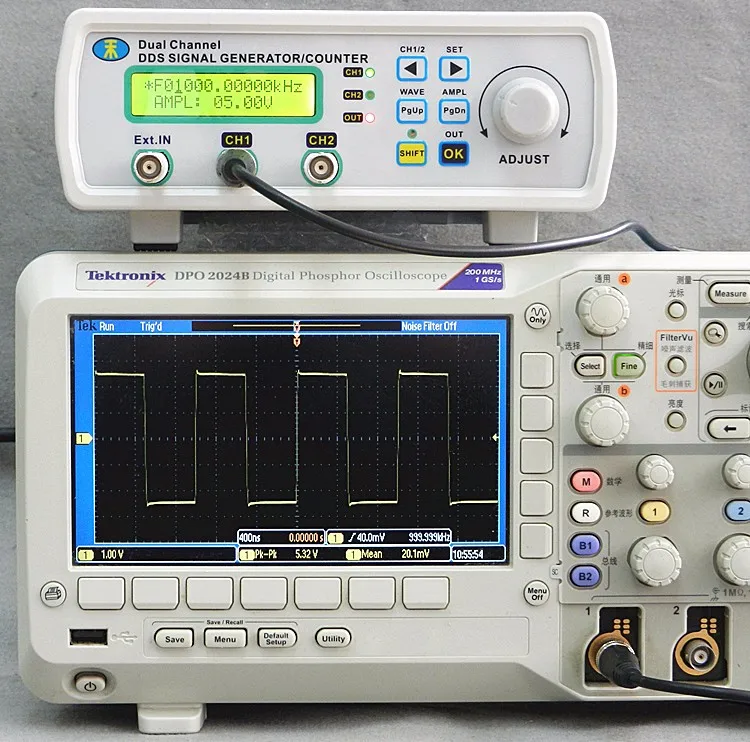

Генератор сигналов функции DDS от этой серии multi-functional генератор сигнала с высокой точностью и высокой эффективностью. Он принимает большой масштаб интегральных схем FPGA, высокоскоростного микропроцессора MCU и с высокоточным осциллятором в качестве основы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить анти-помехи и срок службы инструмента. Он имеет полностью независимый двухканальный сигнал DDS и выход уровня ttl, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. д. этот инструмент имеет большое преимущество в генерировании сигнала, сканировании сигнала, измерительных параметров и т. д. это замечательное испытание или измерительный инструмент для инженера электроники, электронной лаборатории, обучения и исследования. Машина имеет самое большое увеличение мощности двухканального выходного сигнала интерфейс выходной мощности сигнала на задней панели машины, частотный диапазон сигнала выходной мощности составляет 0 ~ 80 кГц, амплитуда 15mVp-p ~ 30Vp-p, максимальный ток до 1А; Эти два канала независимы от мощности сигнала может использоваться параллельно, так что выходной ток до 2А, также может использоваться в тандеме, так что выходная амплитуда до 60Vp-p; амплитуда и частота могут быть на дисплее, который он пришел на шоу, И вы можете использовать ручку или контакт программного обеспечения ПК регулируемый. (Задняя панель предназначена для технических индикаторов мощности сигнала питания в MHS-5200P м/6 м/м 12 м/20 м/25 м четыре модели являются совместимыми выходными терминалами 8, перечислены ниже) Пропускная способность сигнала питания: постоянный ток (0 кГц) ~ 80 кГц Выход амплитуда сигнала :30mVp-p ~ 30Vp-p Максимальный выходной ток: 1А Максимальная выходная мощность :15 Вт * 2 (двухканальный усилитель мощности Выход короткого замыкания :Есть  Ограничения Выход Impedanc меньше или равен 1 Ом Выход фазы  В фазе с сигнальным терминалом Искажения  <1% Выход сигнала flatness±1db MHS-5200P-6M/м 12 м/м 20 м/м 25 м (MHS-5200P-6M/м distinction 12 м/20 м/м 25 м отличается синусоидальным частотным диапазоном выхода немощных сигналов, и остальные Технические характеристики одинаковые) MHS-5200P-6M диапазоне синусоида  0,01 ~ 6 мГц MHS-5200P-12M диапазоне синусоида  0,01 ~ 12 мГц MHS-5200P-20M диапазоне синусоида  0,01 ~ 20 мГц MHS-5200P-25M диапазоне синусоида  0,01 ~ 25 мГц (Выходной интерфейс сигнала без мощности для справочных цифр 6 и 7, технические индикаторы показывают следующие сигналы без мощности :) Особенности: Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала. CH1 и CH2 полностью симметричны два канала, каждый канал может быть самостоятельно установить параметры. Поддержка определяемой пользователем формы сигнала, каждая произвольная Глубина памяти сигнала 2048*12 бит, частота дискретизации 200MSa/s. С импульсными поездами лопнула Выходная функция, позволяют единичному выходу 1 ~ 1048575 произвольных импульсных поездов. Функции измерения: частотомер 60 мГц и функция счетчика. Диапазон амплитуды выходного сигнала составляет 5mVpp-20Vpp, диапазон регулировки смещения постоянного тока составляет-120% до 120%, разрешение-1% Встроенный аттенюатор precision-20 дБ, обеспечивает минимальное амплитудное разрешение 1МВ Функция вывода цифрового сигнала, диапазон выходного сигнала CMOS 0 ~ В 10 в. Генератор сигналов шириной до 12 бит, выходная форма сигнала более деликатная, искажение сигнала низкое. С полными функциями ЧПУ, отображать и регулировать текущие параметры выходного сигнала, такие как амплитуда, смещение, частота, рабочий цикл и фазовая разница двух сигналов. После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также изменять и загружать произвольный сигнал. Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6), общее разрешение частоты диапазона составляет 10 мГц. Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, простота в использовании. Функции сканирования: Частотная Линейная развертка и логарифмическая развертка, начальные и конечные точки сканирования могут быть установлены свободно. Функции хранения: может хранить 16 групп параметров, установленных пользователем При подключении к ПК, ПК может использоваться для управления прибором, и может быть отредактирован на ПК для загрузки произвольной формы выходного сигнала на инструмент С защитой от короткого замыкания на выходе и защитой от перенапряжения на входе Технические характеристики: Параметры проекта Основные характеристики Частотный диапазон синусоидальные нормальные режимы (опционально): 0,01 Гц ~ 6 мГц/0,01 Гц ~ 12 мГц/0,01 Гц ~ 20 мГц/0,01 Гц ~ 25 мГц Меандр 0,01 Гц ~ 6 мГц Треугольники волна 0,01 Гц ~ 6 мГц Пилообразной волны 0,01 Гц ~ 6 мГц Произвольной формы 0,01 Гц ~ 6 мГц Ttl цифровая сигнальная волна 0,01 Гц ~ 6 мГц Выход модуляции частоты развертки Типы сигналов синус/треугольник/квадратный/подъемная Пилообразная волна, КМОП цифровая сигнальная волна и произвольная форма Сигнала Длина 2048 точек Частота дискретизации 200MSa/s Разрешение амплитуды волны 12 бит Минимальное разрешение частоты 10 мГц Ошибка частоты +/-5*10 ^ (-6) Стабильность частоты +/-1*10 ^ (-6) Диапазон амплитуды (от пика до пика) 5mVp-p ~ 20Vp-p Выходное сопротивление 50 Ом (+/-10%) Амплитудное разрешение 1mVp-p (-20 дБ затухание) 10mVp-p (без затухания) Диапазон смещения-120% ~ 120% (соотношение напряжения смещения и амплитуды сигнала) Смещения Разрешение 1% Диапазон фаз 0 ~ 359 ° Фазы Разрешение 1 ° Синусоидальная гармоническая система 40dBc (<мГц; 35dBc (1 мГц ~ 20 мГц) Искажения <0.8% (20 Гц ~ 20 кГц) Квадратный волновой подъем в течение времени 20ns Выброс ≤ Диапазон регулировки рабочего цикла 0% ~ 99.9% Ttl подъем в течение времени 20ns Низкий уровень <0,3 В Высокий уровень 1 В ~ 10 В Произвольной формы Количество 16 Глубина памяти/Группа 1KB/16 Режим сканирования Линейная развертка, бревенчатая развертка Время сканирования 1 s-999 s Диапазон сканирования определяется параметрами развертки Внешние размеры Диапазон измерения частоты ворота времени = 10 s 0,1 Гц-60 мГц Ворот-время = 1 S 1 Гц-60 мГц Ворот-время = 0,1 s 10 Гц-60 мГц Ворот-время = 0,01 S 100 Гц-60 мГц Диапазон входного напряжения 0.5Vp-p ~ 20Vp-p Диапазон подсчета: 0 ~ 4294967295 Подсчет вручную Положительное и отрицательное Измерение ширины импульса 10ns разрешение, Макс. измеряемое 10 s Периодическое измерение 20ns разрешение, Макс. измеряется 20 s Измерение рабочего цикла разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9% Выбор источника 1. Ext. Вход (сигнал переменного тока); 2. вход TTL-IN (цифровой сигнал) Памяти Количество 10 Местоположение M0 ~ M9 Интерфейс режим с помощью USB к серийному интерфейсу Связь скорость 57600bps Протокол с использованием командной строки, соглашение публичное Питание DC MHS5200PDC12V Питание Общие Размеры 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 680 г Посылка 24*24*12 см/9,55*9,45 * 4.72in (Д * Ш * В)
