Это генератор DDS сигналов 0 ~ 55 МГц. Он базируется на чипе AD9850 и очень прост в управлении.

Поддерживает непрерывную настройку 0 ~ 55 МГц на 1 Гц шаг.

Вход 12 В (Примечание продавца: мы также обеспечиваем упрощенный вариант, с входом 8 ~ 9 В)

С прямой цифровой входной частотой

Двустороннее аудио объем потенциометра

С усилителем. Потенциометр регулировки усиления

С AGC потенциометр

S-LED дисплей

Светодиодный дисплей с волной стоя

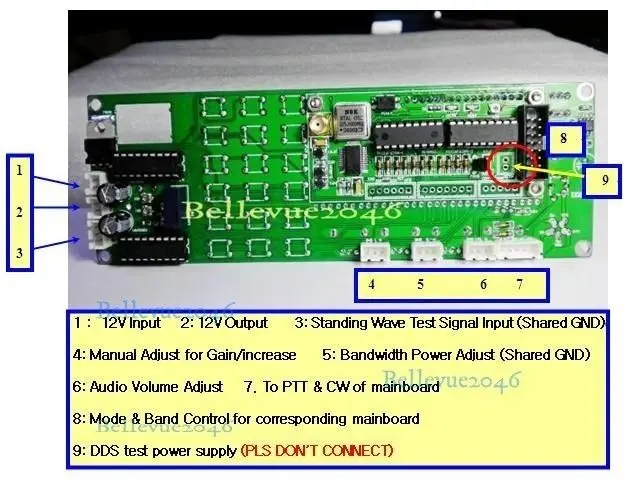

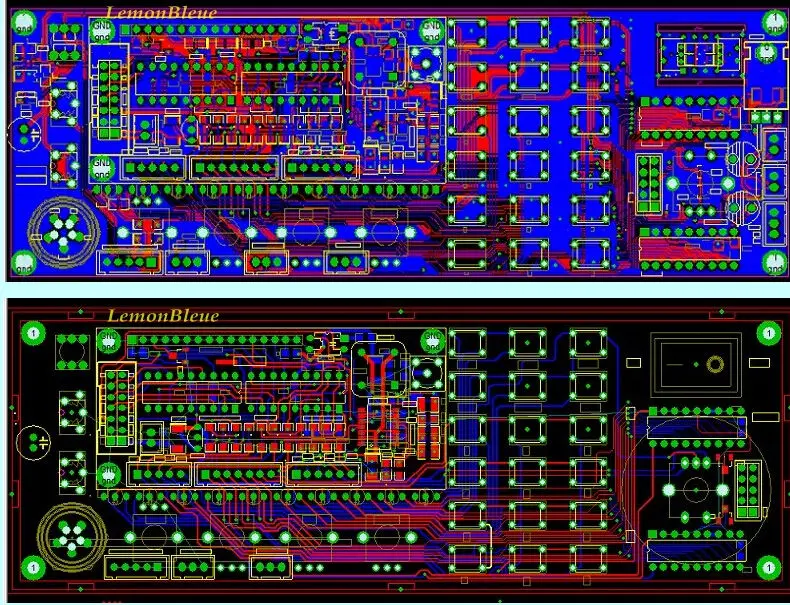

Ключи и интерфейсы подключения:

Как управлять:

Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите Кэл.

О: включить 6 шт.: Настройка режима часов чипа, регулировка настройки частоты кодирования. AD9851 set to 6-multiply частота, AD9850 set to 1multiply частота. Нажмите CAL, затем быстро отпустите, чтобы перейти на следующий шаг B.

B: DDS-SYSTEM-CLK: Настройка рабочих частот чипа.Используйте переключатель датчика, чтобы отрегулировать значение. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе, 6 каналов, AD9850, фактический выходОсциллирующий Инструмент. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.

C: минимальная рабочая частота MIN_RX_DDS_FREQSetting. Используйте переключатель датчика для регулировки значения в соответствии с шаговым ключом.Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг D.

D: MAX_RX_DDS_FREQНастройка максимальной рабочей частоты.Используйте переключатель датчика для регулировки значения в соответствии с шаговым ключом. (Меньше, чем 60 МГц, будет в порядке).Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг E.

E: SSB_OFFSETFine Настройка для режима работы SSB.Используйте переключатель датчика для регулировки значения в соответствии с шаговым ключом.Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг F.

F: CW_OFFSETFine Настройка для режима работы CW.Используйте переключатель датчика для регулировки значения в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг G.

G: OFFSET_FREQSetting офсетной частоты. e.g, набор до 9 МГц или 10,7 МГц, uПереключатель датчика se для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг H.

H: мультипликатор: настройка частоты. Должен быть установлен как 1,Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг I:

I: экранное отображение слова «сохранить», автоматическое сохранение вышеперечисленных настроек и возврат к нормальной работе.

Примечания:

1. Система DDS CLK: можно использовать Частотный тестер, чтобы получить 30 МГцОсциллятор, уравновесьте испытанное значение на 6, затем установите здесь мультиплированное значение. При использовании AD9851, установите начальную настройку на180000000.

2. Офсетная фреза: можно задать as + or - . Поверните переключатель датчика, чтобы изменить значение, нажмите кнопку «шаг», затем поверните переключатель датчика, чтобы отрегулировать шаг. Минимальная рабочая частота плюс (+) Офсетная частота должна быть высокой, чем 0 (ноль).

Частота отображения:

RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)

TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)



Частота, запрограммированная в DDS, рассчитана так, как показано ниже.

RX = ABS(RX_DDS_FREQ)

TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)


RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ


Образцы:

1. DDS Выходной диапазон 30 ~ 40 МГц:

Диапазон частот MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX.



30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. Похожие продукты Примите во внимание, что 1

30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./

-40-30 МГц, 170 МГц = 140 МГц до 130 МГц. Похожие продукты Примечание 2

-40 МГц-30 МГц, 60 МГц = 30 МГц до 20 МГц./

2. Настройка FT180A с DDS:

Включите RPT нет

X6 reclk X6

Система DDS CLK 180M

MAX DDS FREQ 65M

Мин RX DDS FREQ 10,701 M(Офсетная частота + RIT частота)

MAX RX DDS FREQ 60M

Офсетная плата TX FREQ 0

MAX RIT офсетная плата 1K(Частота RIT)

Офсетная плата 10,700 м(Офсетная частота)

Мультипликатор-1 шт.
