Цифровой стерео fm радиоприемник DSP PLL модуль 87 108 МГц с серийным управлением

Цифровой стерео fm радиоприемник DSP PLL модуль 87 108 МГц с серийным управлением

Старт

Конец

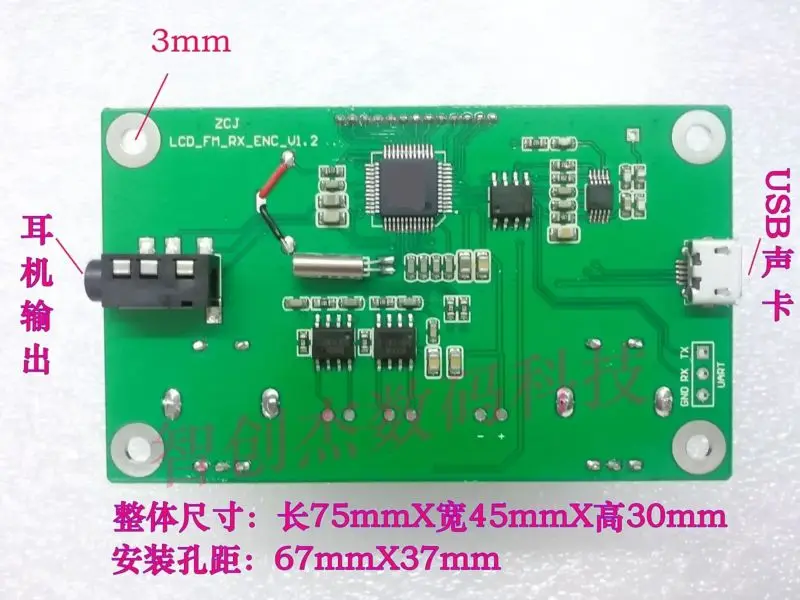

1. Модуль с микро-интерфейсом USB, может использовать usb-источник питания компьютера.

2. Модуль соответствующего порта, он отмечен на печатной плате, - + соответственно соединен с отрицательным электродом и положительным электродом источника питания (батареи). Рекомендуется использовать аккумулятор или другой Регулируемый источник питания в качестве источника питания. Не рекомендуется переключать источник питания без фильтра, например, мобильный телефон, мобильный источник питания и другие импульсные источники питания. В противном случае нормальная работа модуля будет зависеть от помех источника питания. Этот модуль работает должным образом Напряжение является 3,0-5,0 V. Обратите внимание, что напряжение источника питания не должно превышать этот диапазон.

Антенна

Порт FM_ANT, используемый для подключения fm-антенны, рекомендуется внешняя Тяговая антенна длиной 75 см, чтобы лучше получить fm-сигнал.

Выход наушников/динамиков

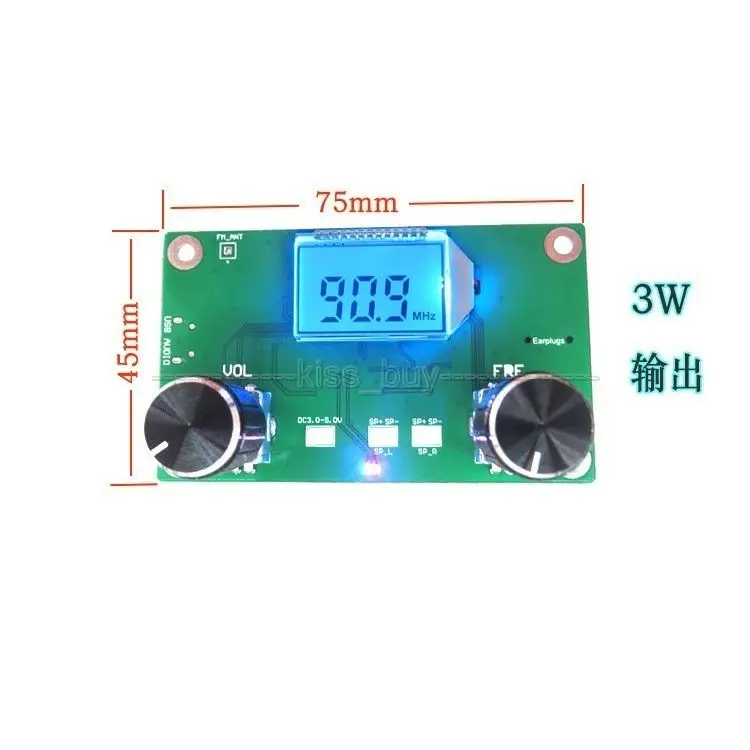

Этот модуль поставляется с 3-канальным аудиоусилителем 3WX2, при необходимости Подключите порт динамика, предложенный для использования динамиков 4 /3W. Аудио автоматически переключается на канал наушников при подключении гарнитуры, автоматическое отключение динамикового канала одновременно.

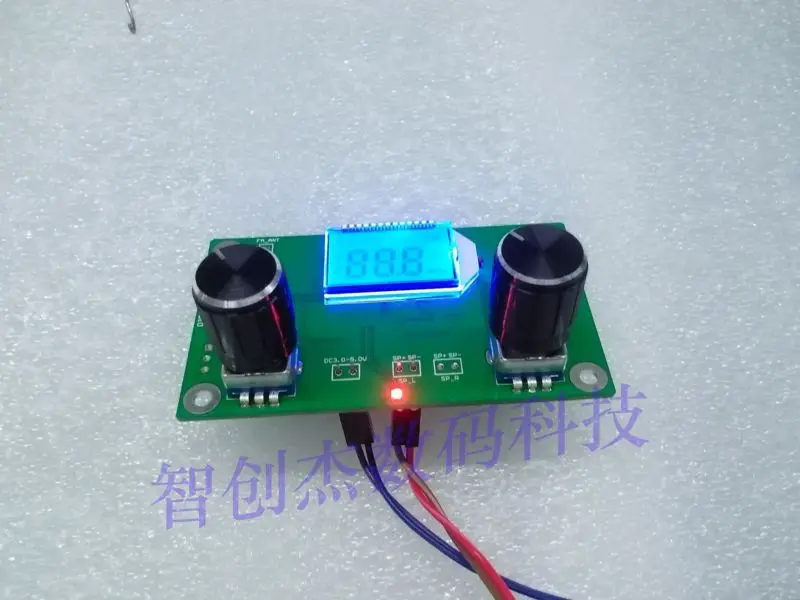

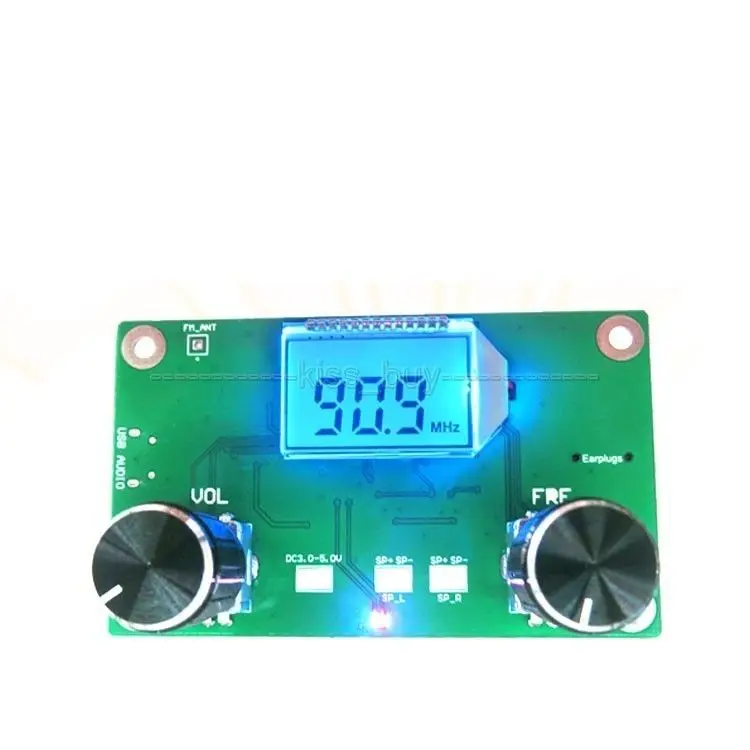

Регулировка громкости

Поверните громкоговоритель VOL для регулировки громкости, ЖК-дисплей отображает громкость серии одновременно.

Регулирование частоты

Поверните FRE энкодер для регулировки частоты запуска, ЖК-экран отображает частоту тока одновременно.

Автоматический поиск

Короткое нажатие FRE encoder, местные радиостанции будут автоматически искать до тех пор, пока поиск на действительное радио, ЖК-экран отображает частоту тока одновременно.

Бесшумный

Короткое нажатие кнопки VOL для выключения звука или отключения звука.

Автоматический переключатель скворча

Вниз длинный нажмите кнопку VOL Переключатель режим для открытия или закрытия автоматического сжимания функции. При включении ЖК-дисплея Откройте автоматическое устройство, закройте автоматическое устройство, когда ЖК-дисплей выключен.

Автоматическая регулировка порога скельча (должен быть открыт автоматический переключатель скельча является эффективным)

Вниз длинный нажмите FRE ручка, чтобы войти в автоматический интерфейс регулировки порога, поворотный VOL ручка для регулировки действия автоматического сжимаемого порога, диапазон регулировки 0-31. Чем выше значение, тем выше порог, слабый сигнал, скорее всего, будет приглушен. Чем ниже значение, тем ниже порог. Сигнал слишком сильный, чем труднее быть бесшумным.

Последовательный порт (нет необходимости подключаться, если без контроля последовательного порта)

Интерфейс управления последовательным портом TTL, последовательный порт TTL и коммуникация модуля должны подключаться к модулю UART_TX, UART_RX и GND, он отмечен в соответствующем положении PCB. Можно использовать внешний MCU или Серийный порт компьютера для отправки модуля управления командой.

Инструкции по последовательному порту проконсультируйтесь с FM получением в списке инструкций.

Скорость передачи данных: 9600 уровень TTL

Название инструкции

Пример инструкции

Описание инструкции

Диапазоны

Возвращаемое значение

Тест на подключение

AT

Ок

Установите частоту тока

AT + FREQ = 875

87,5 МГц

760-1080

Частота
Или ошибка (ошибка)

Частота-0,1 МГц

AT + FREQDEC

Частота тока

Частота + 0,1 МГц

AT + FREQADD

Частота тока

Автоматический поиск радиостанций

AT + SEEKUP

Первая частота поиска

Нисходящая Автоматическая поисковая радиостанция

AT + SEEKDOWN

Первая частота поиска

Воспроизведение паузы/повторное воспроизведение

На + пауза

Ошибка воспроизведения (PLAY) PAUS(stop)

Набор громкости

AT + VOL = 8

Набор токов 8

00-15

Значение VOL или ошибка

Объем

AT + VOLDEC

Объем-1

Значение VOL или ошибка

Объем +

AT + VOLADD

Объем + 1

Значение VOL или ошибка

Бесшумный

AT + MUTE = да

Бесшумный

Ок или ошибка

Отмена отключения звука

AT + MUTE = NO

Отмена отключения звука

Ок или ошибка

Установите время выключения подсветки (в секундах). Где скидка 00
01 длинный яркий

AT + BKLT = 10

Отключение подсветки на 10 секунд

00-59

BKLT значение или ERR

Восстановление заводских настроек

AT + RESET

Восстановление заводских настроек:

VOL = 30/объем 16

FRE = 875/частота 87,5 МГц

Банк = 20/задержка подсветки 20s гаснет

CAMPOS_OFF/Off campus radio FRE = 875/875 МГц

Сброс ОК

Возвращает Текущий Модуль информации о состоянии

AT + STATUS =?

VOL = 16/объем 16

FRE = 875/87,5 МГц

PLAY/PAUS/Muted BANK_OFF(BANK_ON)/CAMPOS_OFF(CAMPOS_ON)/открытое радио кампуса
