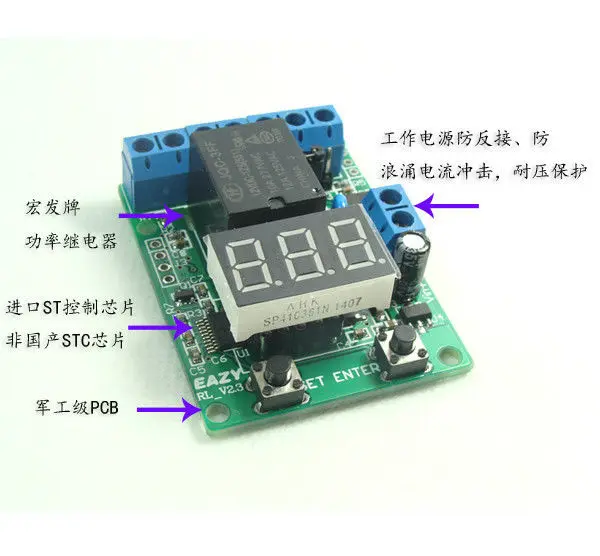

    Описание: Особенности:



Благодарим Вас за использование этого продукта нашей компании, контроллер «EAZY-RL» совместим с различными режимами работы, светодиодный дисплей с цифровыми трубками, процедуры интеллектуального управления, для достижения функций реле времени, функция управления напряжением и функции вольтметра применяются для автоматического контроля поля, тестирования продукта, DIY и т. Д.

Этот продукт предназначен для соответствия правилам электрической безопасности, с промышленной надежностью, он отвечает различным требованиям контроля по самой низкой цене.

В Чехол любого печатного или перевод ошибка, приносим свои извинения за доставленные неудобства.

Особенности

Режимы работы:

P-1: таймер (1-999 с/1-999 мин)

P-2: Таймер задержки (1-999 с/1-999 мин)

P-3: реле управления напряжением (управление нагрузкой вкл/выкл)

P-4: таймер управления напряжением-A (сначала закрыть)

P-5: таймер управления напряжением-B (сначала отпустите)

P-6: реле контроля диапазона напряжения

P-7: Таймер регулирования диапазона напряжения

P-8: установка дисплея

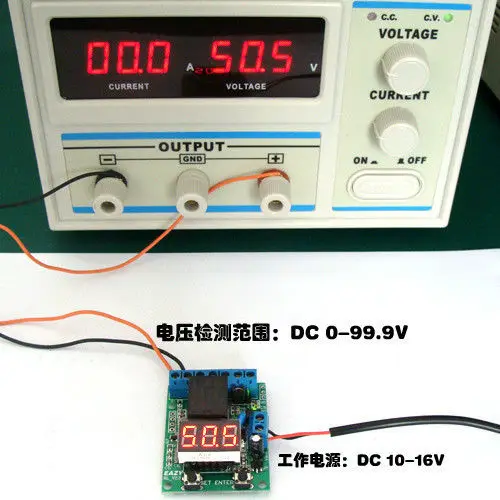

Диапазон времени: 0-999 секунд или 0-999 минут,

Диапазон отображения вольтметра: постоянный ток 0-99 .9 в

Напряжение обнаружения ошибок: ± 0,1 V

Рабочая мощность: DC10 ~ 15 в

Реле параметры:

Напряжение катушки: 12 В постоянного тока

Набор конвертации (обычно открытый и нормально закрытый)

Контактная нагрузка: 10A/277V переменного или постоянного тока 10A/30 В постоянного тока

Контактное сопротивление: ≤ 100mΩ (1A 6VDC)

Механическая прочность: 10 миллионов

Долговечность электроэнергии:> 100000 (10A-250VAC)

Рабочая температура: -40 ~ 85 °C

Вход внешнего сигнала: (5 ~ 12 В) или пассивный переключатель (можно установить время задержки 9 уровней)

Режим таймера может установить контакт реле закрыть и время релиза, выполнение одного цикла синхронизации

В режиме управления напряжением можно задать предельные значения верхнего и нижнего напряжения

Установите режим отключения дисплея, минимальное значение тока-6 мА/12 В (задержка)

Предварительно установленные параметры могут быть сохранены после выключения питания.

*****************************************


2 режима работы:

Подключите к питанию, светодиодный индикатор отображает слова «E-A-Z-Y» в свою очередь, затем введите состояние выбора, выбор исходного режима отображается как «P-0», затем нажмите кнопку «SET», чтобы выбрать режимы «P-1 ~ P-8», нажмите «ENTER», чтобы войти в соответствующий режим. Во время работы в любом режиме нажмите кнопку «Ввод» в течение 3 секунд, а затем Вернитесь в режим выбора.

2,1 режим таймера (P-1)

Нажмите кнопку «SET», чтобы выбрать «P-1», система контроллера войдет в режим таймера.

«P-1»/«P-2»: можно установить 1-999 секунд/минуту.

Циклической run:

В режиме таймера пользователь может установить время закрытия реле T1 и время выпуска T2, например, установка T1 в течение 3 секунд, T2 в течение 7 секунд, затем реле будет закрыто в течение трех секунд, затем отпустите в течение 7 секунд, циклический запуск.

Пользователь также может установить циклическое время.

Когда вы установите значения T1 и T2, система сохранила настройки, в следующий раз система будет загружена автоматически T1 время, чтобы ждать начала работы.

Таймер:

Если вы поставите T1 с заданного времени, набор T2 (время выпуска) с 0, реле остановит после того, как таймер запуска T1 времени, больше не Бег, он может использоваться как таймер, С течением времени, нормально открытый контакт релейного релиза, затем нажмите кнопку «Ввод», Система повторно запускает таймер для времени T1.

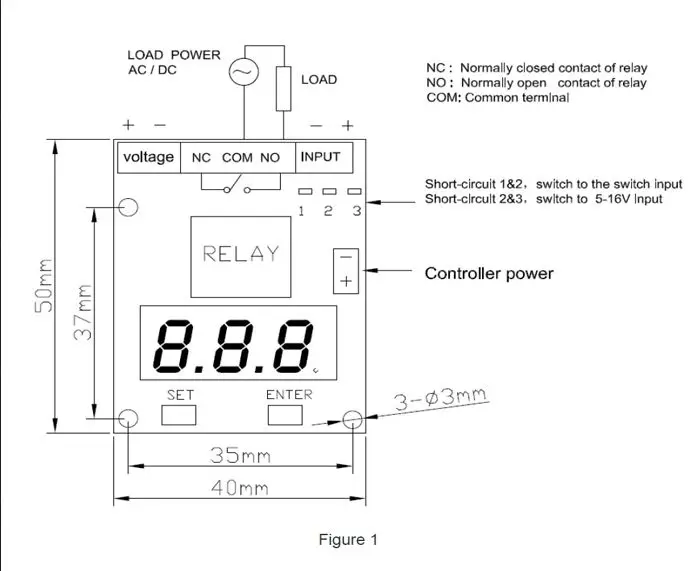

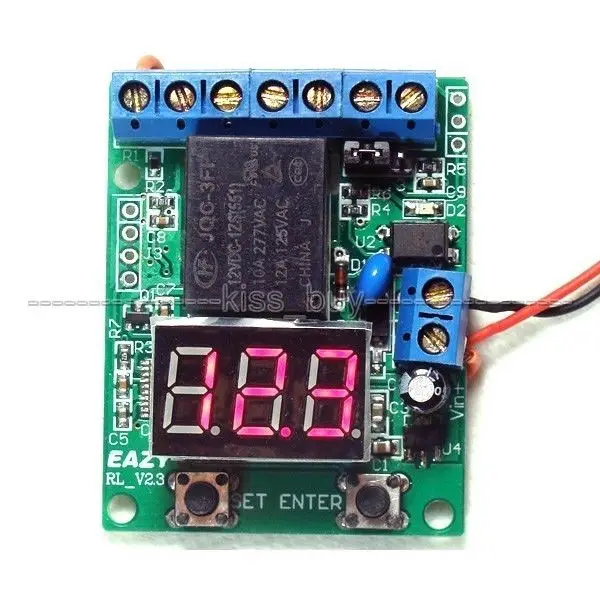

В режиме таймера можно использовать внешний переключатель или входной интерфейс импульсного сигнала (рис. 1) на контроллере для запуска таймера (триггера).

Шаги настройки таймера:

1) в первый раз набора выберите «P-1» Режим реле времени, светодиодный дисплей цифровой трубки «000»;

2) Нажмите кнопку «SET», система сначала войдет в настройки значений времени T1, цифровой индикатор, который ожидает настройки мигания с частотой 1 Гц, нажмите «ENTER», чтобы выбрать соответствующие значения, затем нажмите кнопку «SET» три раза, чтобы ввести настройки времени T2 и циклическое время, Нажмите кнопку «SET», чтобы выйти из состояния набора, система ожидает, что нажмите кнопку «Enter», чтобы начать работу.

3) в режиме настройки времени значения времени можно переключать в минутном блоке или во втором блоке, нажмите кнопку «SET», чтобы ввести время, установленное в состоянии (светодиодный мигание цифровой трубки), В это время нажмите кнопку «установить» в течение 3 секунд, чтобы отпустить, В светодиодный цифровая трубка будет светильник правильную точку, это означает, что сроки значения минуты, если Десятичная точка не светильник, это означает, что сроки значения с секунд.

После завершения набора нажмите кнопку «set», чтобы выйти из состояния настройки, нажмите «ENTER», чтобы начать синхронизацию, если значения синхронизации установлены с секундным блоком, значения секунд будут отображаться в форме обратного отсчета. Если значения времени установлены с минутной единицей, правая Десятичная точка мигает с частотой 1 Гц, означает, что обратный отсчет работает. В то время как таймер работает, нормально открытый контакт реле подключен, нормально закрытый контакт реле отключения, нажмите «войти», чтобы остановить запуск, нажмите кнопку «ENTER» в течение трех секунд, чтобы вернуть режим выбора «P-0».

2,2 таймер задержки (P-2)

Метод настройки «P-2» такой же, как «P- 1», в режиме «P-2», реле сначала осуществит выпуск времени T1, затем закроется с временем T2.

2,3 реле управления напряжением (P-3)

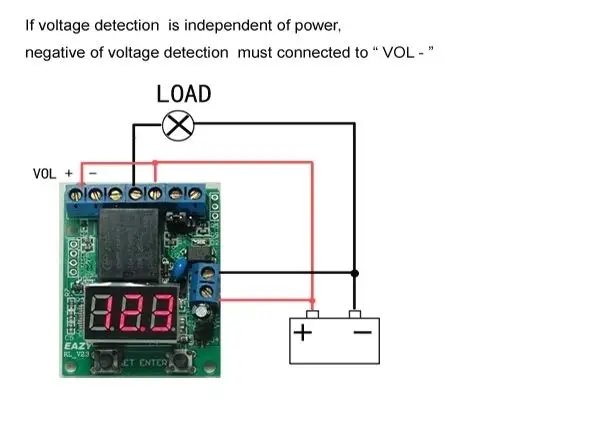

В режиме выбора режима («P-0»), нажмите кнопку «SET», чтобы выбрать «P-3», затем нажмите кнопку «ENTER», чтобы войти в режим сравнения напряжения, контроллер обнаруживает напряжение от интерфейса VOL (рис. 1) и отображаемые значения (DC 0-99,9 В), также может использоваться в качестве вольтметра постоянного тока, По умолчанию исходный контакт реле состояния запуска закрыт (нормально закрытый контакт отключен, нормально открытый переключатель вкл.), нажмите кнопку «установить», чтобы установить три значения, СВЕТОДИОДНЫЙ цифровой трубка имеет частоту мигания с частотой 1 Гц, Сначала установите предельные значения напряжения, три раза нажмите кнопку «set», Нижние предельные значения напряжения для установки, нажмите кнопку «Ввод» для увеличения значения, нижнее предельное напряжение не может превышать верхний предел, нажмите кнопку «SET», чтобы сделать цифровую трубку больше не мигать, на этот раз в режим управления напряжением, контроллер обнаруживает напряжение постоянного тока от внешнего входного интерфейса (Рис. 1) , когда обнаруживает напряжение, превышающее верхний предел предварительно установленного напряжения, релейное соединение (обычно замкнутое контактное соединение, обычно открытое Контактное разъединение), до тех пор, пока напряжение не упадет ниже предустановленного предпредела напряжения, реле будет повторно закрываться (обычно открытое контактное соединение, нормально замкнутое отключение).

Если предустановленное напряжение верхнего и нижнего пределов установлено таким же, как 5,0 в, когда контроллер обнаруживает значения напряжения при колебаниях 5,0 может привести к частым контактам реле

Действие, мы рекомендуем установить напряжение для поддержания разницы между верхней и нижней границами.

Заводские настройки по умолчанию, реле закрыто для напряжения, превышающего верхний предел, реле выпускается, когда напряжение ниже нижнего предела, если вы хотите, чтобы напряжение ниже нижнего предела реле для подключения нагрузки, пожалуйста, выберите следующие два способа:

1) в режиме «P-3» нажмите кнопку «SET» в течение трех секунд, затем отпустите кнопку, контакт состояния реле будет сведен на нет.

2) нагрузка, подсоединенная к нормально замкнутому контакту и распространенная, так что ограниченный выпуск реле на обнаруженном напряжении превышает нормально открытое Контактное разъединение,

Примечание: Терминал обнаружения напряжения доступа к надежным, не имеют свободной проводки вокруг изоляции печатной платы, может привести к тому, что значения обнаружения напряжения не являются точными.

2,4 Режим таймера управления напряжением (P-4 / P-5)

Режим «P-4» или «P-5» состоит из «P-1» и «P-3» или «P-2» и «P-3».

Когда система переключается на «P-4» из «P-1» или «P-2», она войдет в режим таймера управления напряжением, контроллер обнаружит напряжение с интерфейса «VOL», когда обнаруживает напряжение, превышающее верхний предел предварительно установленного напряжения, таймер запустится, пока напряжение не упадет ниже нижнего предустановленного напряжения, таймер остановится.

Если вы сначала Установите Время в режиме «P-1», затем Войдите в режим «P-4», сначала реле закроется таймером, затем отпустите, если вы сначала Установите Время в режиме «P-2», затем введите режим «P-4», релейный релиз с таймером, затем закройте.

Разница между «P-4» и «P-5»-это Начальное состояние реле, «P-4» реле режима закрывают сначала, но «P-4» релейное реле режима сначала.

Пресс кнопку «комплект» в течение 3 секунд, таймер приступит к работе во второй половине дня чехол напряжения ниже нижний предел. Метод настройки предела предустановленного напряжения, пожалуйста, обратитесь к разделу 2,3.

2,5 Напряжение диапазон управления реле (P-6)

Если контроллер обнаруживает напряжение, превышающее верхний предел предустановленного напряжения, или напряжение опускается ниже нижнего предустановленного напряжения, реле закроется, в противном случае отпустите. Нажмите кнопку «SET» в течение 3 секунд, реле переключается в противоположном направлении.

2,6 таймер контроля диапазона напряжения (P-7)

Если контроллер обнаруживает напряжение превышает лимит (предустановленного напряжения, или напряжение падает ниже нижний предел предустановленного напряжения, таймер начнет формы релейный выход, В противном случае релейный релиз и таймер очищены. Нажмите кнопку «SET» и удерживайте ее в течение 3 секунд, таймер запустит реле формы.

2,7 комплект дисплея (P-8)

На дисплее отображается «d-0» означает «сохранить яркость», вы можете нажать кнопку «установить» 0-9 минут для выключения дисплея.
