    Описание: Особенности:



4-Канальный Релейный модуль;   Мощность Входное напряжение: DC 12V (8,5-13,5 V).   Время работы в режиме ожидания (все реле закрыты) 18 мА, 1 реле 50 мА, 2 реле открываются 81ма, 3 реле открываются 110 мА, 4 реле открываются 140 мА   Реле управления последовательными портами ПК RS232;   Индикатор питания: светодиодный;   Выходная индикация: релейный выход, светодиодный индикатор, легко увидеть рабочий состояние реле;   Протокол связи: протокол связи UART, скорость передачи данных 9600kpbs, 8 бит данных, один стоп-бит, без паритета. Каждый кадр данных содержит восемь байт. Двусторонняя передача данных.   Скорость передачи данных 9600 кбит/с, 8 бит данных, один стоп-бит, без паритета. Каждый кадр данных содержит восемь байт.   Размер: 90 мм * 47 мм * 19 мм   Вес: 62 г         Скачайте информацию по следующей ссылке       1 команды управления:    1. Состояние чтения (чтение satus реле (вкл/выкл)    55 56 00 00 00 00 00 AB    2. Откройте реле (выполните эту функцию, откройте реле, COM Подключите к NO)    Канал 1 : 55 56 00 00 00 01 01 AD   Канал 2 : 55 56 00 00 00 01 02 AE   Канал 3 : 55 56 00 00 00 03 01 AF   4 канала: 55 56 00 00 00 04 01 B0   3. Выключить реле (выполните эту функцию, закройте реле, отключите COM и COM Подключите к NC)   Канал 1 : 55 56 00 00 00 01 02 AE   Канал 2 : 55 56 00 00 00 02 02 AF   Канал 3 : 55 56 00 00 00 03 02 B0   4 канала: 55 56 00 00 00 04 02 B1   4. Переключатель реле (разворот статуса реле, если COM подключится к NO, эти команды отключат COM к NO и обратное COM подключение к NC и обратно)   Канал 1 : 55 56 00 00 00 01 03 AF   Канал 2 : 55 56 00 00 00 02 03 B0   Канал 3 : 55 56 00 00 00 03 03 B1   4 канала: 55 56 00 00 00 04 03 B2   5. Мгновенное реле (COM Подключите к NO, отсоедините после 200 мс)   Канал 1 : 55 56 00 00 00 01 04 B0   Канал 2 : 55 56 00 00 00 02 04 B1   Канал 3 : 55 56 00 00 00 03 04 B2   4 канала: 55 56 00 00 00 04 04 B3     6. Реле блокировки   Канал 1 : 55 56 00 00 00 01 05 B1   Канал 2 : 55 56 00 00 00 02 05 B2   Канал 3 : 55 56 00 00 00 03 05 B3   4 канала: 55 56 00 00 00 04 05 B4         После того, как вы получите command, будет иметь обратную известность, 7-й байт известности возврата означает satus of realy   2 возврат команды   1. Реле возврата, открытое (возврат этой команды, означает com-подключение к NO)   Канал 1 : 33 3C 00 00 00 01 01 71   Канал 2 : 33 3C 00 00 00 01 02 72   Канал 3 : 33 3C 00 00 00 03 01 73   4 канала: 33 3C 00 00 00 04 01 74     2. Реле возврата закрывает (возврат этой команды означает, что COM disconnect NO, и COM connect с NC)   Канал 1 : 33 3C 00 00 00 01 02 72   Канал 2 : 33 3C 00 00 00 02 02 73   Канал 3 : 33 3C 00 00 00 03 02 74   4 канала: 33 3C 00 00 00 04 02 75                 Применение
Пульт дистанционного управления, система дистанционного измерения;
Беспроводной метр ; Умный дом, автоматизация дома, мытье дома;
Контроль доступа;
Система идентификации ;
Сбор данных;
Это бытового прибора ;
Интеллектуальная бытовая техника;

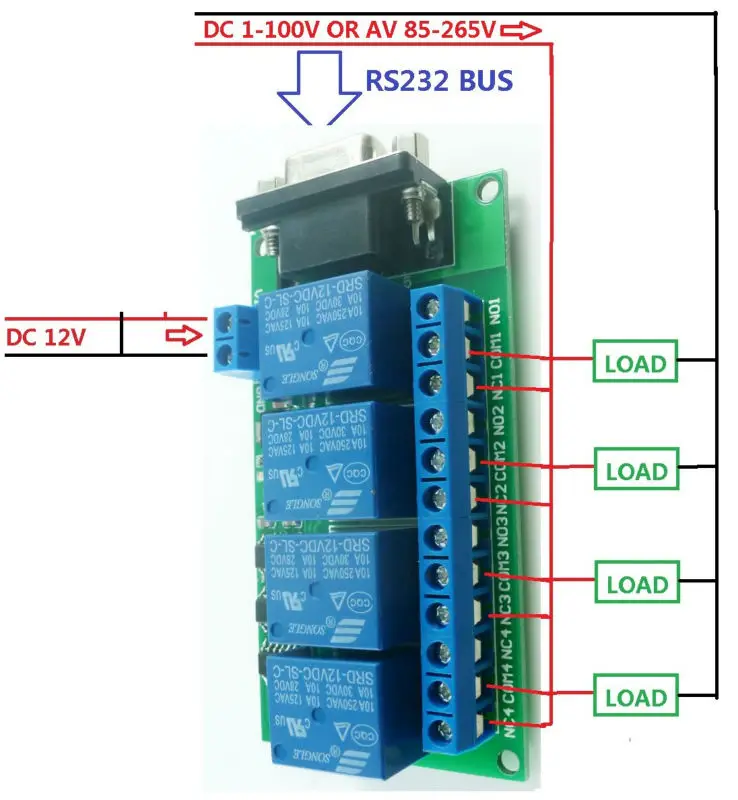

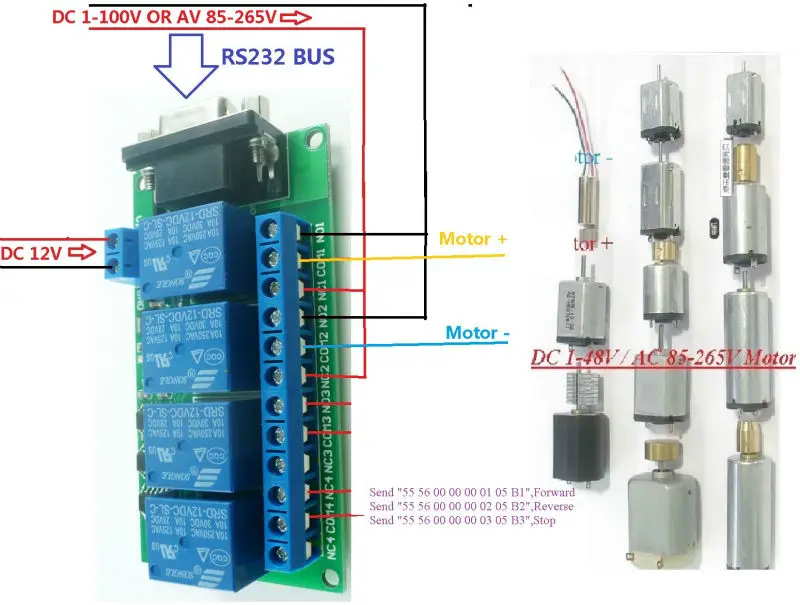

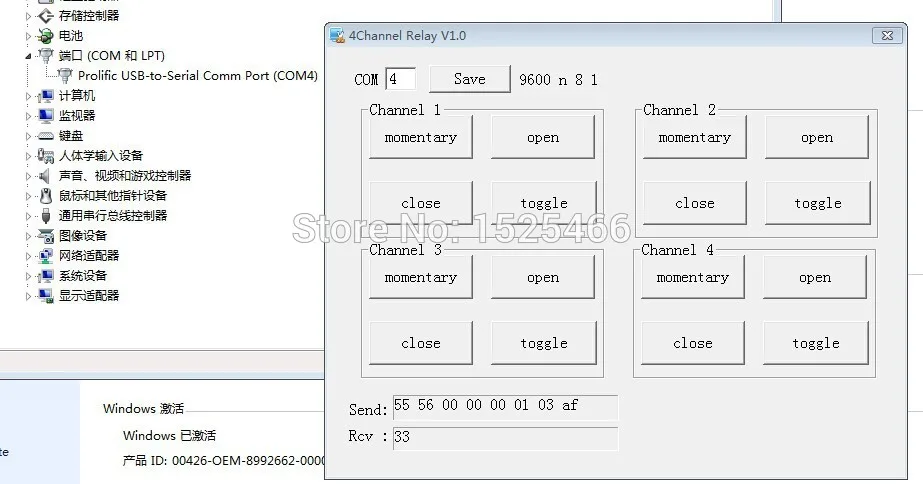

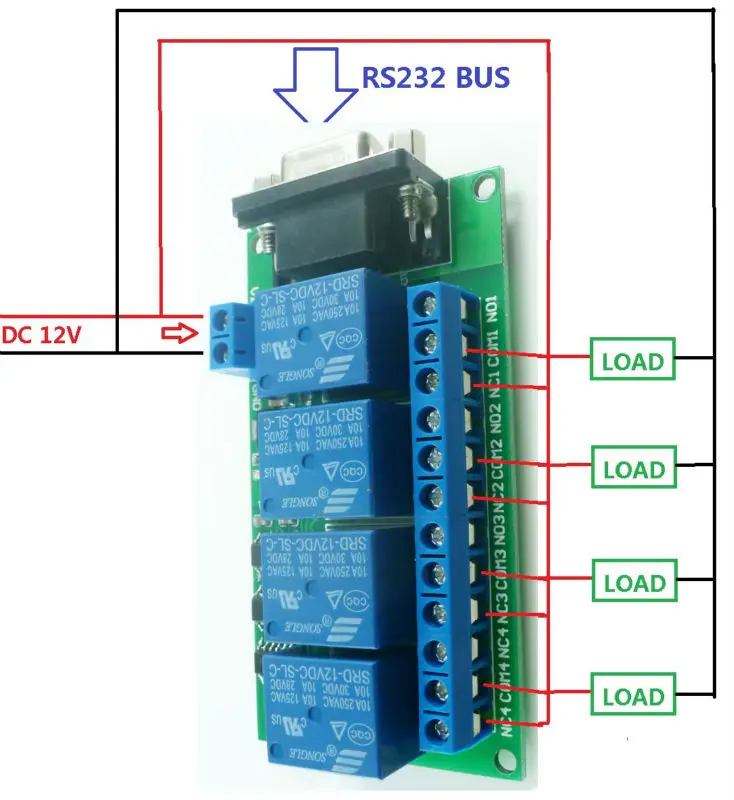

Система мониторинга ребенка;           Typial Применение:     Схема управления 1 DC 12V, схема проводки ниже. Светодиодный фонарь, вентиляторы, моторы и другое оборудование 12 В постоянного тока         Схема управления 2 DC 1-48 В или AC 85-265 в, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен еще один блок питания 12 В постоянного тока). "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели постоянного тока и другое оборудование постоянного тока     Схема управления 3 DC 1-100 в или AC 85-265 в, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен еще один блок питания 12 В постоянного тока). "Нагрузка" может быть машинным инструментом, ЧПУ, 3D принтер, светодиодный светильник, вентиляторы, двигатели и другое AC DC оборудование             Тестовое программное обеспечение: (только поддержка win xp (32/62) win 7 (32/62) Операционная система)



  Посылка содержание

100% Фирменная Новинка

1xРелейная плата DC 12V 4Ch DB9 RS232 SCM PC UART, пульт дистанционного управления, выключатель, двигатель ПЛК, автомобиль
