Клавиатура AD с имитацией четырех клавишного модуля аналоговая кнопка для платы

Название продукта:       AD клавиатура имитирует четыре ключа модуль аналоговая кнопка для Arduiuo UNO MEGA2560 плата расширения датчика


Упаковочный лист:

  1 шт., размер: 4, ключ  AD/клавиатура



  Описание:

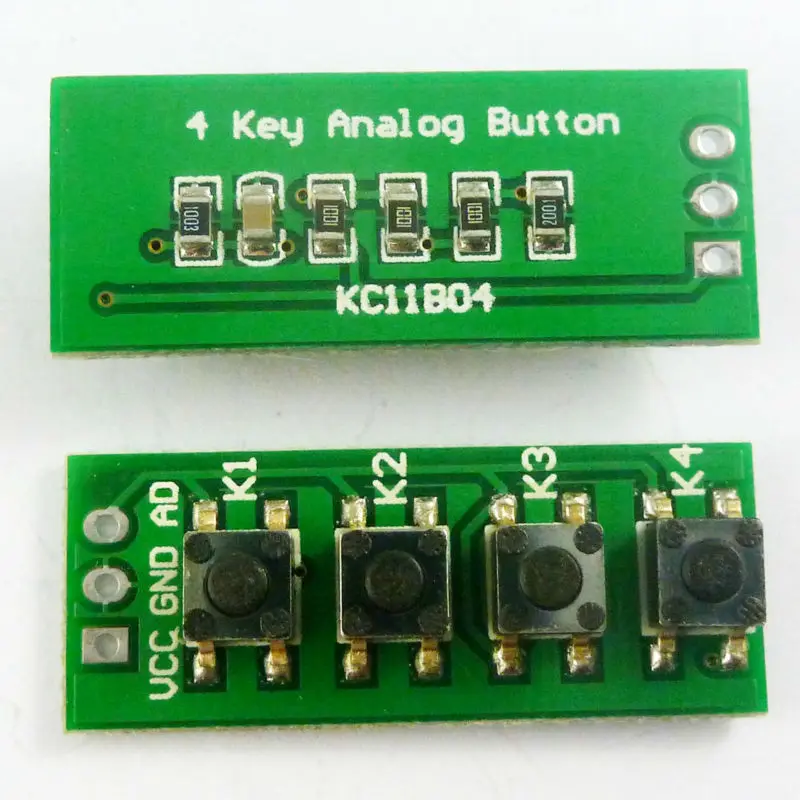

1 Напряжение питания: 2-5 В 2 4 кнопки 1 аналоговый выход (AD Pin) 3 размера печатной платы: 30x12 мм 4 Вес: 1,5 г    Идеально подходит для подключения к Ardiuno UNO Mini Nano Mega2560 и т. Д., или другим MCU ( AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD и т. д.)













Монтажной схемы:

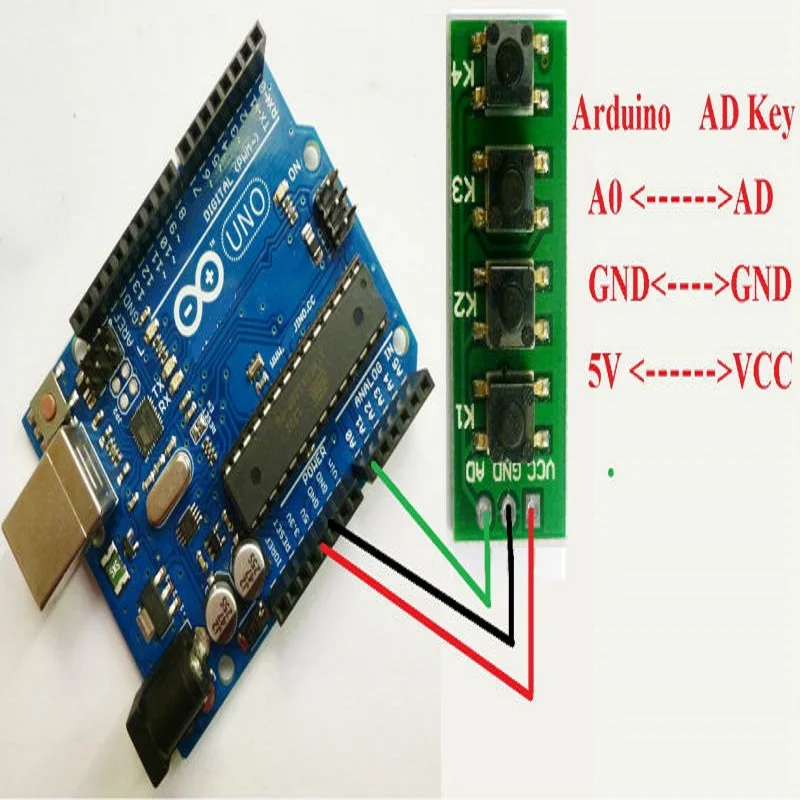

Соединение с Arduiuo UNO:



Код Arduiuo uno/mega2560   /******************************************************/   /* Arduiuo_4 ключ аналоговые кнопки   Этот пример кода находится в открытом домене. */   # Определить key1ValueMin 96 # Определить key1ValueMax 106 # Определить key2ValueMin 144 # Определить key2ValueMax 159 # Определить key3ValueMin 193 # Определить key3ValueMax 213 # Определить key4ValueMin 242 # Определить key4ValueMax 255     Int adPin = A0; /Выберите входной штырь для потенциометра Int keyValue; Int keyValue_r; Int keyValue_rr;     /Ключ сканирования Int key_scan(void) { Int adValue; Int ключ;     AdValue = analogRead(adPin);/чтение ad Value    AdValue = adValue / 4;    If (adValue >= key1ValueMin & adValue <= key1ValueMax)/k1   { Ключей =-1 шт.;   } Если (adValue >= key2ValueMin & adValue <= key2ValueMax)/k2   { Ключей = 2;   } Если (adValue >= key3ValueMin & adValue <= key3ValueMax)/k3   { Ключ = комплект из 3 предметов;   } Если (значение> = key4ValueMin)/k4   { Ключей = 4;   } Другое/недействительным и соотношение цена/качество   { Ключей = 0;   }    Копка возврата;    } Настройка пустоты () {    Серийный. Старт (9600); }   Пустая петля () {   /Сохраните значение сканирования с тремя клавишами KeyValue_rr = keyValue_r; KeyValue_r = keyValue; KeyValue = key_scan();    /Три отсканированных значения одинаковые, указывая, что ключ действителен If (keyValue > 0 & keyValue = keyValue_r & keyValue_r = keyValue_rr)   { Серия. Печать ("keyValue ="); Serial.println(keyValue);   }    Задержка (100); /каждый интервал сканирования 100-200 мс   }   /******************************************************/
