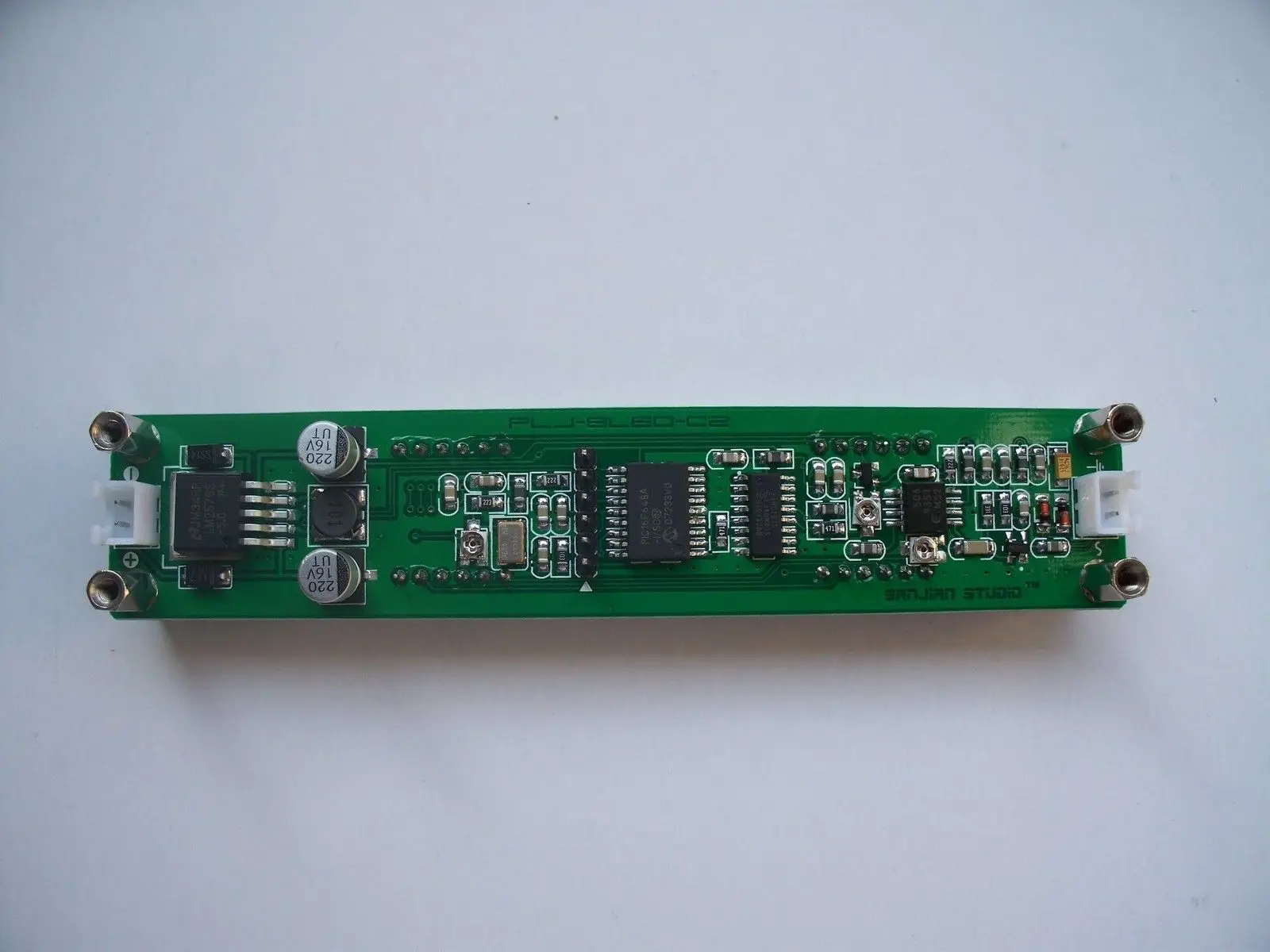

0 1 60 МГц 20 ~ 2 4 ГГц RF счетчик частоты тестер 8 светодиодный модуль измерения для Ham

Старт

Светодиодный индикатор тестер емкости аккумулятора + Вольтметр...US $7,90 150W 76M-108MHz FM передатчик цифровой светодиодный FM Radi...US $254,32 DC 300v +-10A цифровой вольтметр Амперметр зарядка dis...US $13,82 Цифровой дисплей термометр гигрометр ЖК-сигнализация C...US $6,12 LM2596 DC-DC понижающий преобразователь 5-36 в до 1,25-32 В...US $10,62 DC 300v +-100A цифровой вольтметр Амперметр зарядка di...US $14,50 GM328 тестер транзисторов DC7-12v LCR ESR частота...US $13,85 8GHz 1-8000Mhz OLED RF измеритель мощности-55 -5 dBm + So...US $31,93 Красный 1 МГц до 1000 МГц RF одночастотный счетчик те...US $9,20 Тахометр RPM скорость 5-9999RPM цифровой светодиодный Тахометр G...US $10,31

Конец







    Описание: Особенности:


С микрочипом PIC16F648A, 2,4 ГГц Частотный метр.

С помощью кристаллического осциллятора с температурным контролем напряжения (2,5 ppm VC-TCXO).

Уникальный контроль ворот и точный алгоритм времени (не таймированный ПРЕРЫВ).

Задвижка (обновление дисплея) время 0,01 секунды/0,1 секунды/1,0 секунды, отображение частоты в реальном времени.

Односторонняя конструкция ввода, трехканальное Измерение частоты (низкий канал/высокий канал/автоматический канал).

Двухчастотный дизайн, значение и режим IF / down можно задать отдельно.

С использованием восьми 0,56 дюймовых цифровых дисплеев высокой яркости, восьми регулируемых яркости.

Схема простая и разумная структура, управление двумя кнопками, простое управление.

Настройки будут автоматически сохранены, загрузка напрямую вызовет.

Описание:

1 время ворот

0,01Второй

0,10Второй

1,0Второй


2 канала измерения (каналы с низким сопротивлением)

Низкий канал

Диапазон измерения: 0,1 МГц ~ 60 МГц

Точность: ± 100 Гц (0,01 1s время ворот)

± 10 Гц (0,1 секунды ворота)

± 1 Гц (1,0 секунды, когда ворота)

Низкая чувствительность канала:

0,1 МГц ~ 10 МГц: лучше, чем 60mVPP

10 МГц ~ 60 МГц: лучше, чем 60mVPP

60 МГц ~ 75 МГц: не протестировано


Высокий канал (делится на 64)

Диапазон измерения: 20 МГц ~ 2,4 ГГц

Точность: ± 6400 Гц (0,01 секунды ворота)

± 640 Гц (0,1 1 с время ворот)

± 64 Гц (1,0 1s время ворот)

Высокая чувствительность канала:

20 МГц ~ 30 МГц: лучше, чем 100mVPP

30 МГц ~ 60 МГц: лучше, чем 50mVPP

60 МГц ~ 2,4 ГГц: не протестировано


Автомобильный канал

Автоматически выбирается в соответствии с частотой входного сигнала с высоким или низким каналом, определяя частоту 60 МГц. Например, когда Амплитуда входного сигнала превышает 60 МГц, невозможно автоматически выбрать высокий канал, канал должен вручную выбрать измерение высокой частоты.


3, Если настройки

Независимый двойной дизайн, настройте Минимальный шаг частоты 100 Гц, диапазон частот 0 ~ 99,9999 МГц, можно установить для увеличения или уменьшения режима частоты IF.

4. Частота справки

С помощью 5032 посылка 13,000 МГц согревающий контроль напряжения кристаллический осциллятор (VC-TCXO), стабильность частоты ± 2,5 ppm.

5. Рабочее напряжение

Вход постоянного тока: 9 В ~ 15 В (с защитой от обратной полярности)

6 ток

Максимум 160 мА (условия тестирования: 1 источник питания DC12V; 2 Красный светодиодный; 3 восемь яркости)

7 восемь светодиодный дисплей, самый высокий дисплей восемь цифр.

8. 8. Светодиодный Регулируемый Яркость, Заводской набор для максимальной яркости.

9 физических размеров, длина × ширина × высота: 125,5 мм × 25,5 мм × 21,5 мм

10. Качество компонентов 46 г (NW)

11 Бортовой интерфейс

Вход постоянного тока (интерфейс питания): HX2.54-2P разъем

ВЧ вход (вход сигнала): HX2.54-2P разъем

ICSP (интерфейс программирования): 2,54-6P Pin


  Содержимое посылка

100% Новый бренд

1X0,1-60MHz 20MHz ~ 2,4 GHz RF одночастотный Счетчик Измеритель цимометра
