Описание:Особенности:



Примечание:
Тестовая картинка предназначена только для справки, пожалуйста, имейте в виду!

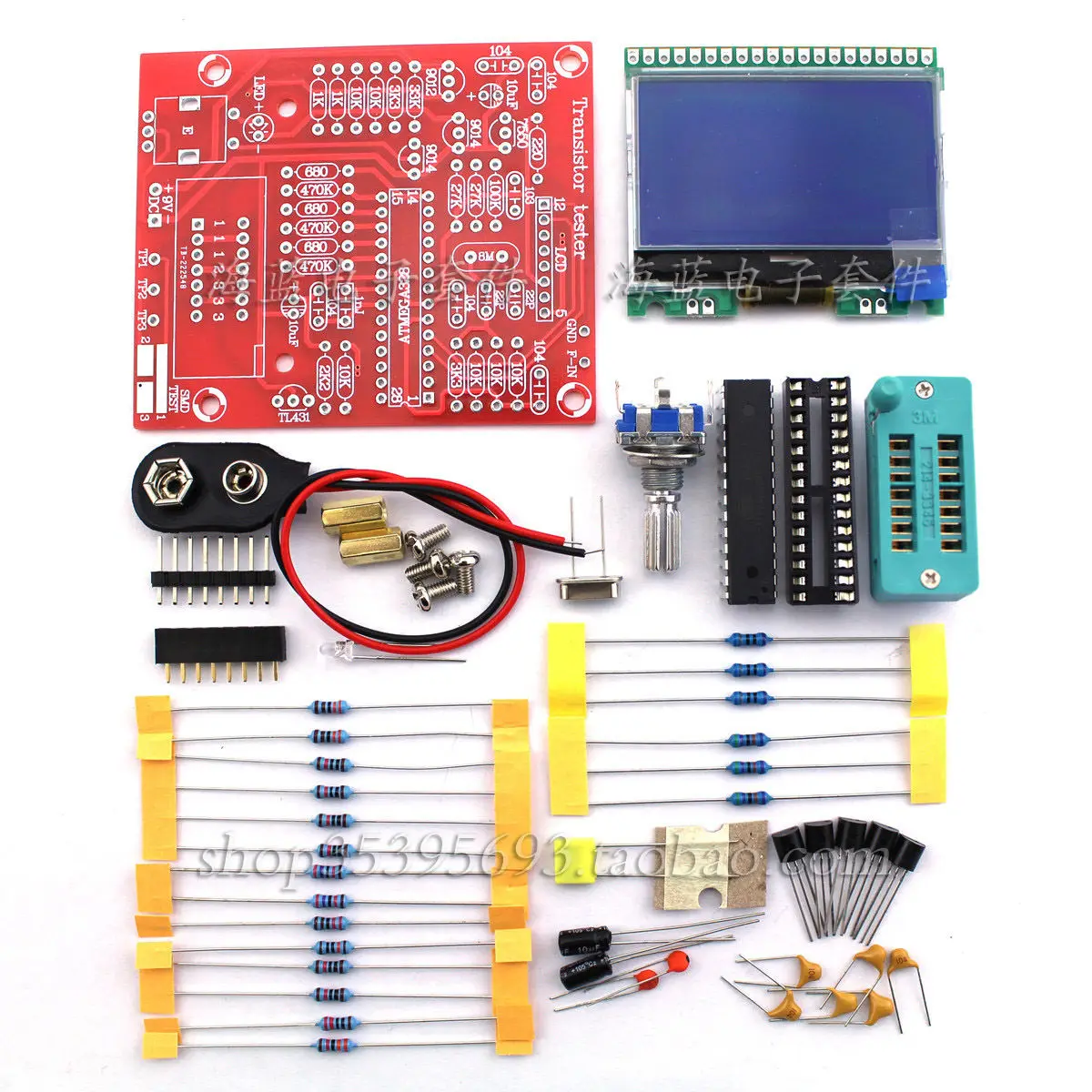

Это набор «сделай сам», его нужно припаять самостоятельно!

1. Измерение одной кнопкой, автоматическая задержка отключения питания. Ток выключения составляет всего 20nA, поддержка работы аккумулятора
2. Автоматическое обнаружение биполярного транзистора PNP и NPN, N, p-канальный MOSFET, JFET, полевые транзисторы, диоды, два диода, Тиристоры, резисторы, конденсаторы, индукторы. Автоматическое обнаружение коэффициента усиления тока (B) определения штифтов и включение напряжения транзистора и соединения излучателя (Uf), транзистора Дарлингтона через высокое пороговое напряжение и распознавание коэффициента усиления тока.
3. Может обнаруживать биполярные транзисторы и MOSFET, Диод внутренней защиты и отображаться на экране. Он может быть измерять пороговое напряжение и емкость Строб MOSFET.
4. Поддерживает два измерения сопротивления, потенциал также может быть измерен. Самое высокое разрешение-0,1 ohm Сопротивление измерений, что является самым высоким показателем измеренное значение 50 м евро.
5. Измерение емкости составляет от 25 до 100 МФ (10 мкФ). Разрешение до 1 pF. 0,09 мкФ постоянной ёмкости, универсальный конденсатор может быть обнаружены выше эквивалентного последовательного сопротивления (ЭПС), разрешением 0,01 Ом. Чтобы отобразить значение потери напряжения конденсатора и Увеличить емкость раздельных измерений ESR, доступно онлайн (в цепи) прямое Емкостное измерительное устройство и емкость ESR, простота обслуживания и устранения неполадок.
6. Диапазон измерения индуктивности 0,01 MH-20H, в противном случае он будет отображаться по мере того, как устойчивость, в том случае, если индуктор сопротивления постоянного тока выше, чем 2100 будет отображаться как европейского сопротивления.
7. Может ли два диода отображать символы в правильном направлении, показывая прямое напряжение. Светодиодный, обнаруженный как диод, прямое напряжение падает выше, чем обычно. Два светодиода, обнаруженные как двойной диод. Светодиодный фонарик с синхронным обнаружением вспышек, очень удобный.
8. Каждый тест времени составляет около двух секунд, только большая емкость и высокая индуктивность измерений займет много времени

Дополнительные Особенности:

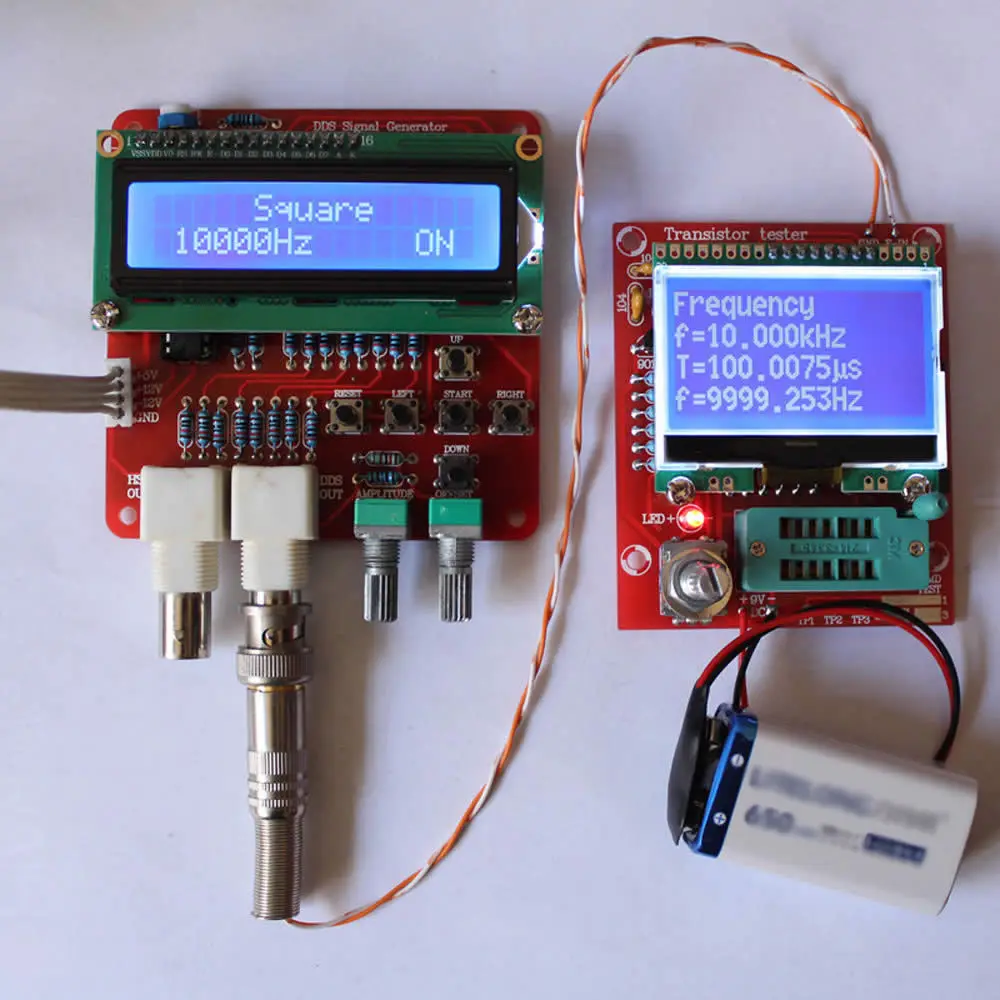

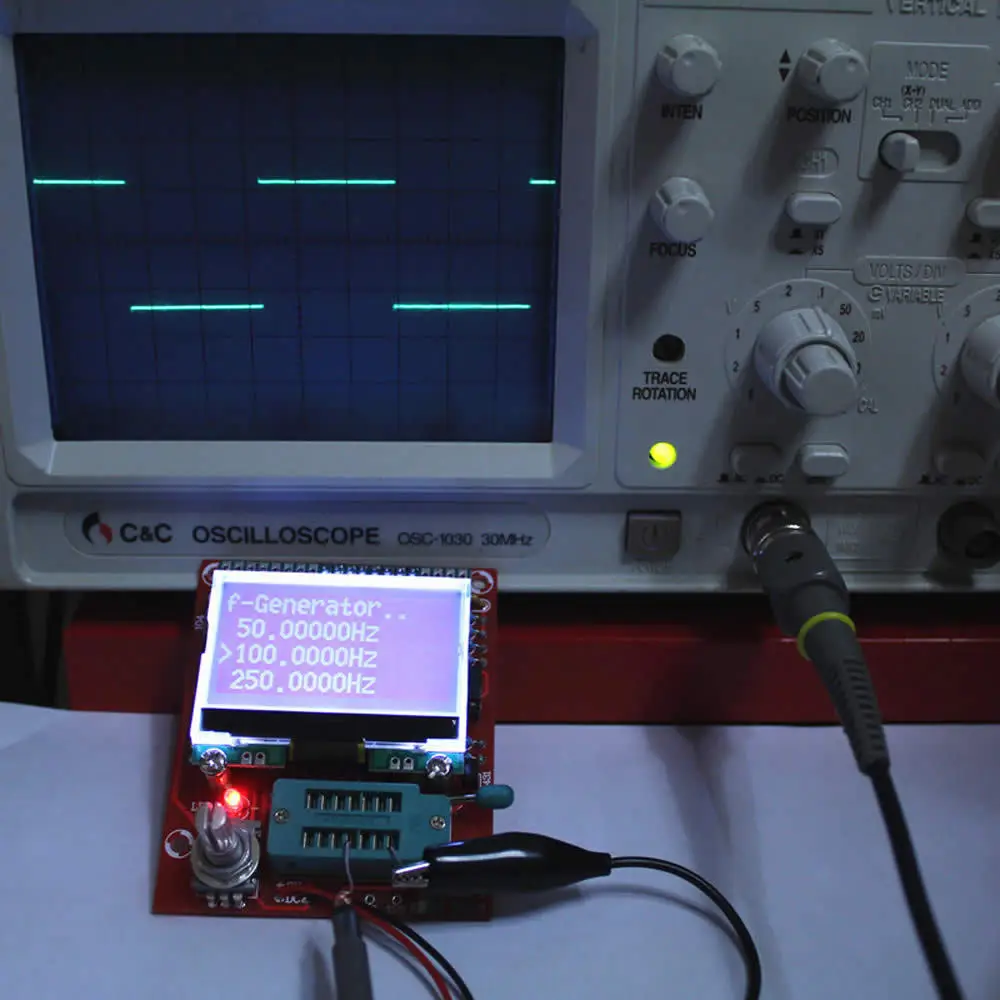

1. Генератор прямоугольных волновых сигналов, опционально встроенный в пределах 1 Гц-2 МГц, квадратный волновой сигнал;
2. ШИМ-Генератор импульсных сигналов для 1-99% импульсного модулированного сигнала ширины;
3. Функция частотного метра, может проверить 1 Гц-25 кГц или более Частотный сигнал (в этом чехол небольшое снижение точности)

Как использовать:
1. Сварка резисторов. Если вы не знаете хроматические круги, пожалуйста, проверьте сопротивление с помощью мультиметра.
2. Другие компоненты для сварки. Пожалуйста, убедитесь, что тип и направление транзистора верны.
3. Подключите с источника питания (9В батареи или 5,5 V-12V внешний DC источника питания) вместо того, чтобы связаться с M328 и ЖК-дисплей. Затем Измерьте напряжение между штырьком 7 и штырьком 22 с помощью мультиметра. Если напряжение + 5 В, это означает, что счетчик работает в нормальном состоянии.
4. Отключите источник питания, подключите к M328 и ЖК-дисплею. Когда все установки закончены, подключите к блоку питания.
5. Детальное руководство по монтажу: //www.dropbox.com/sh/uo7nr7xet09esbu/AAAMAjU0sE2hFqCXe0VAsGM_a?dl=0



Технические характеристики:
Дисплей: 12864
Напряжение: DC5.5-12V
• Сила тока: 24mA
Источник питания: аккумулятор 9 В (не входит в комплект)
Измерение сопротивления: макс. 50
Сопротивление Разрешение: 0,1
Измерение емкости: 25 пФ ~ 100 МФ
Разрешение емкости: 1pF
Измерения индуктивности: 0,01 MH ~ 20 ч
Размер экрана: 5*3,5 см/2 * 1.4in
PCB Размеры: 7,5*6 см/3 * 2.4in
Посылка Размеры: 9,5*9,5*3,5 см/3,7*3,7 * 1.4in
Посылка Вес: 81g/2,8 oz


Посылка содержание

100% Фирменная Новинка

(1 шт.);DIY наборы M328 тестер транзисторов LCR, Диодная емкость ESR метр ШИМ квадратная волна
