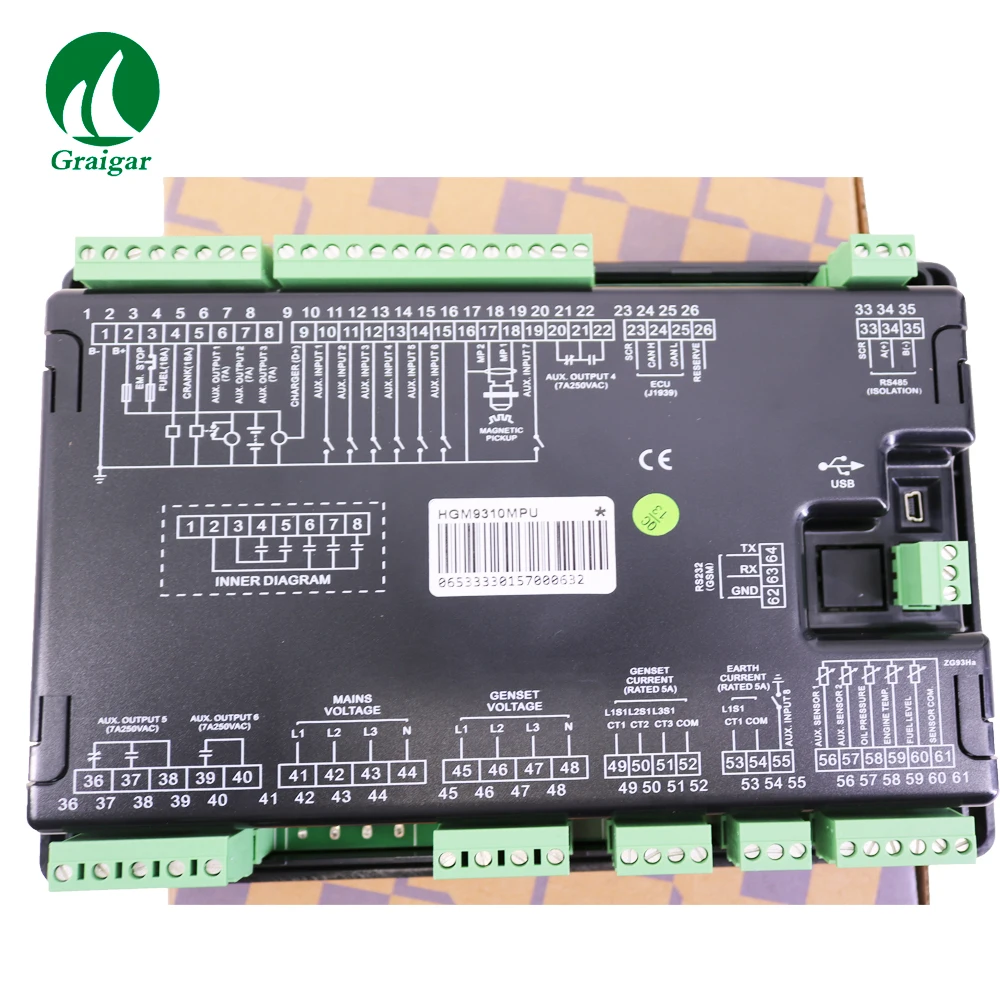

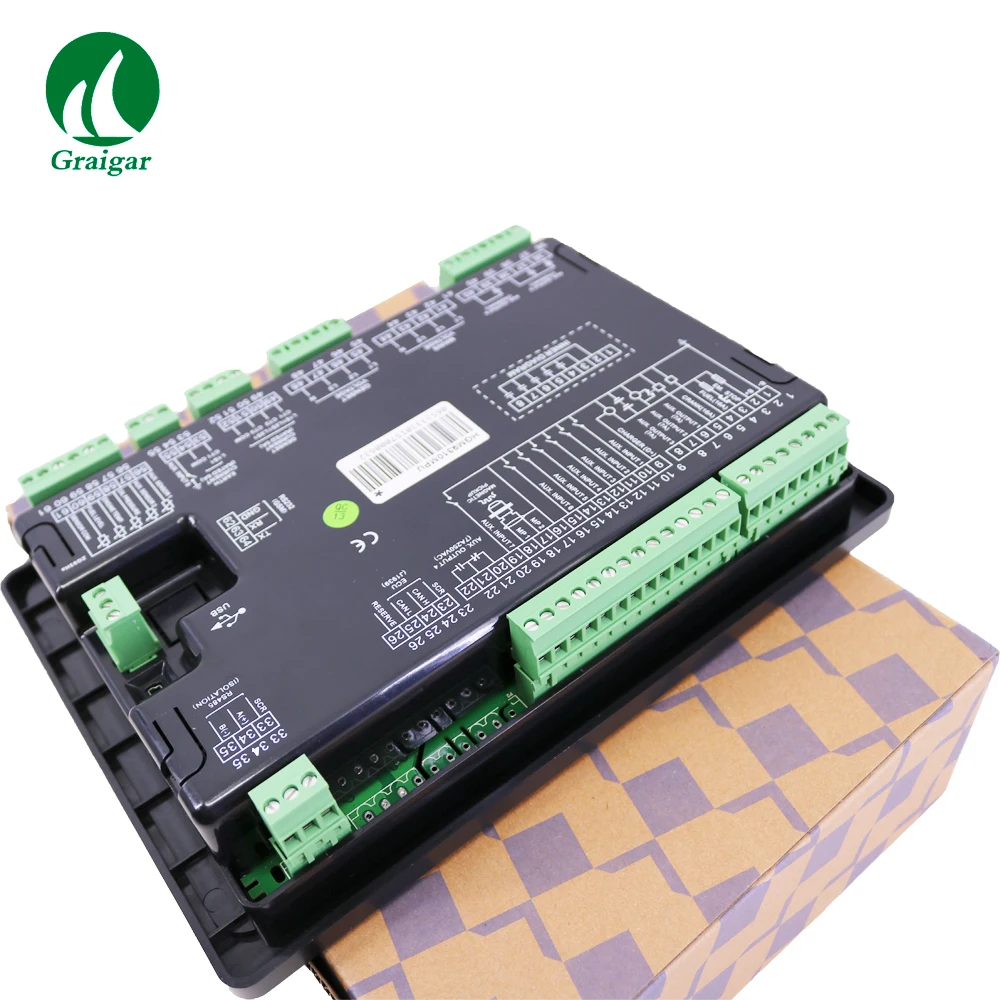

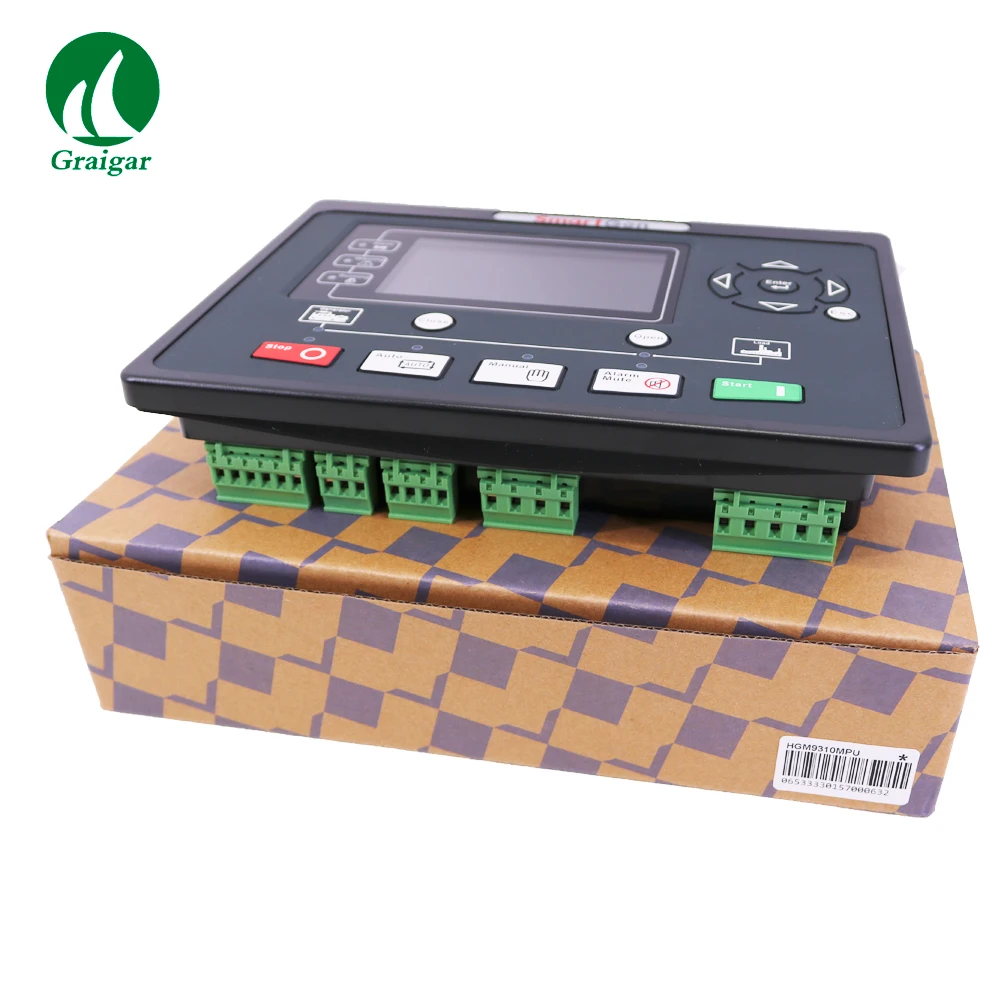

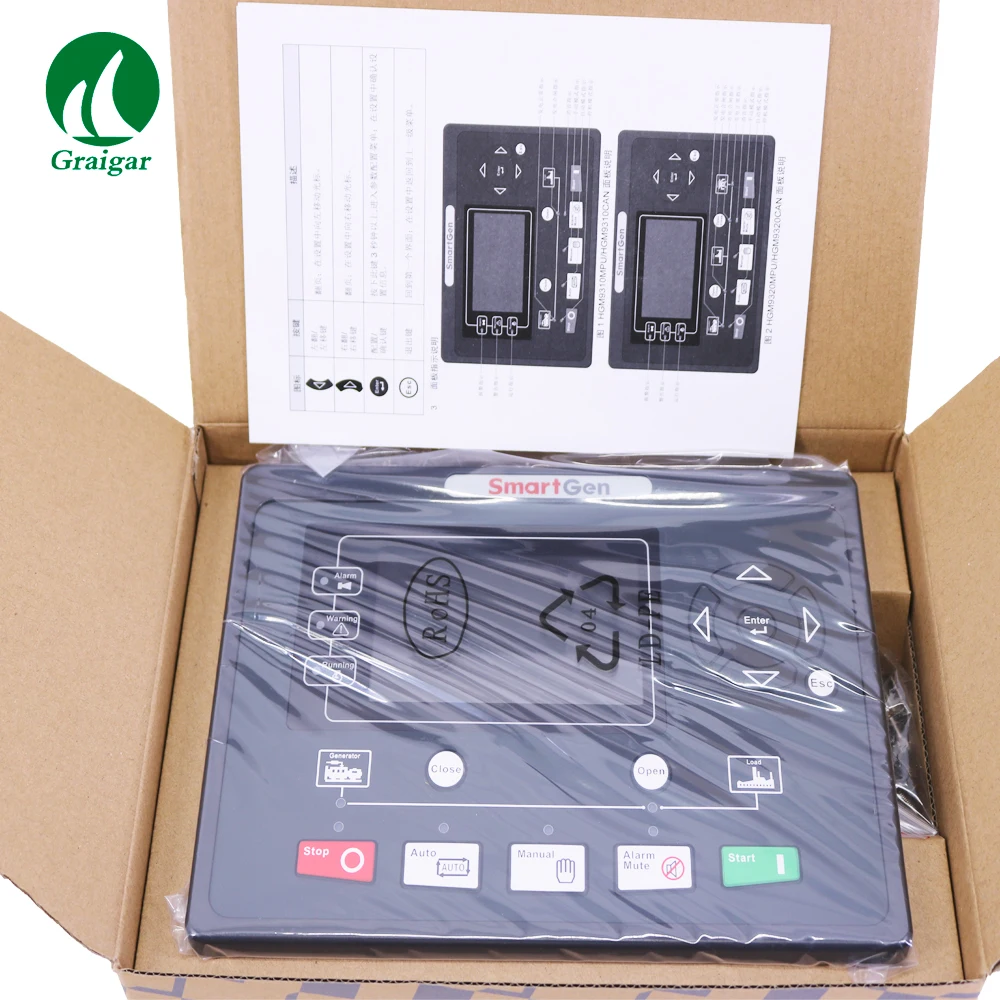

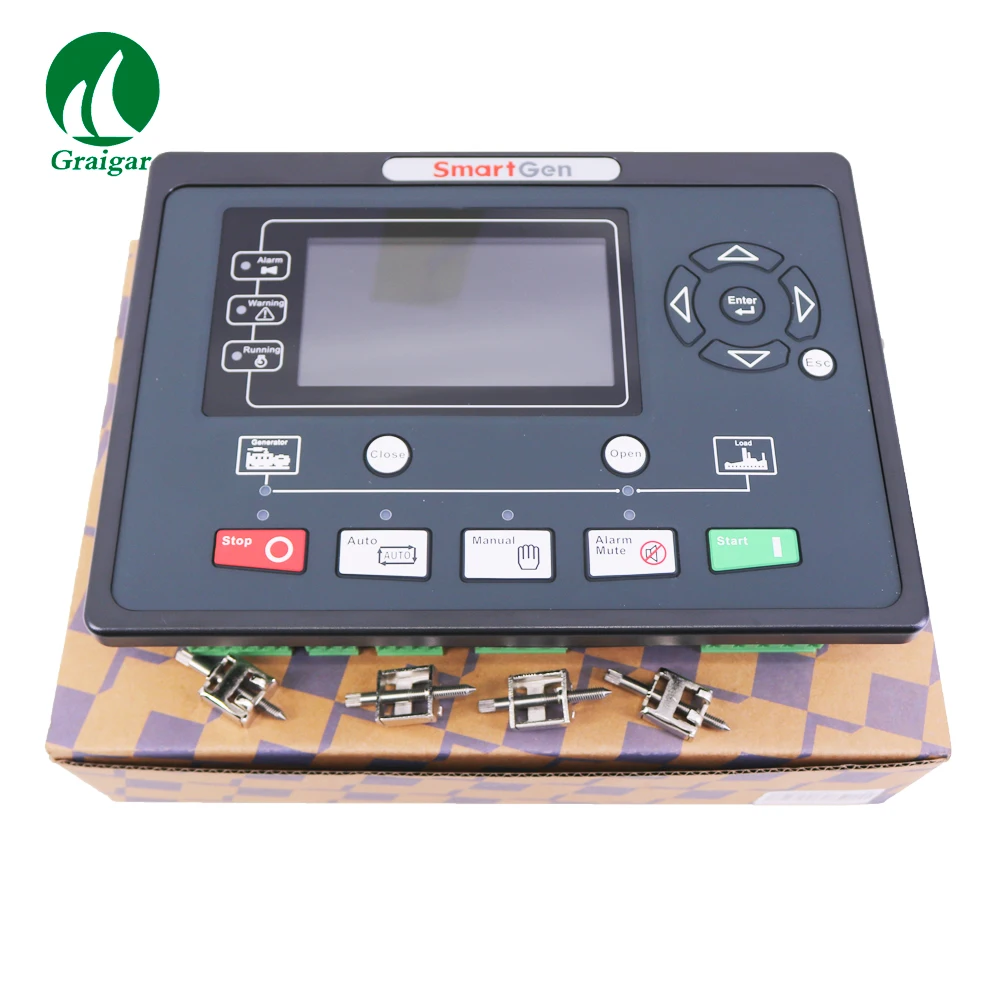

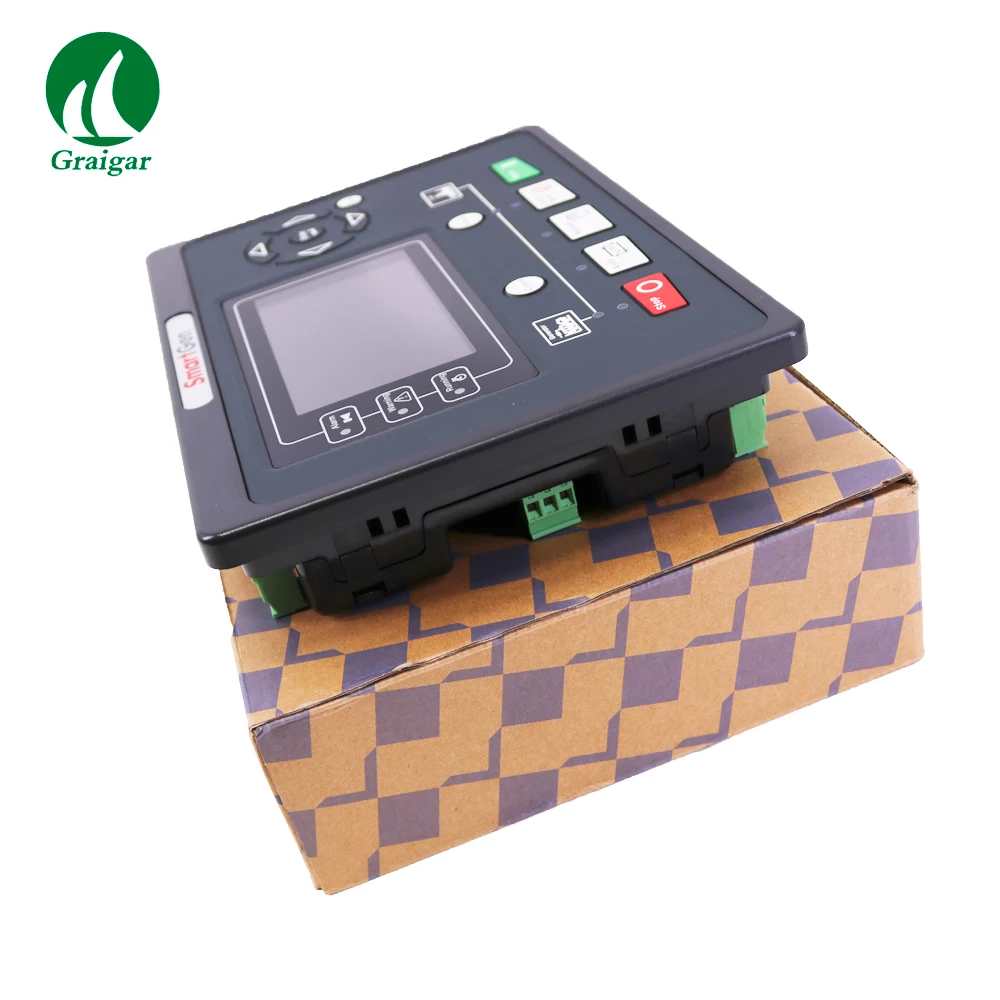

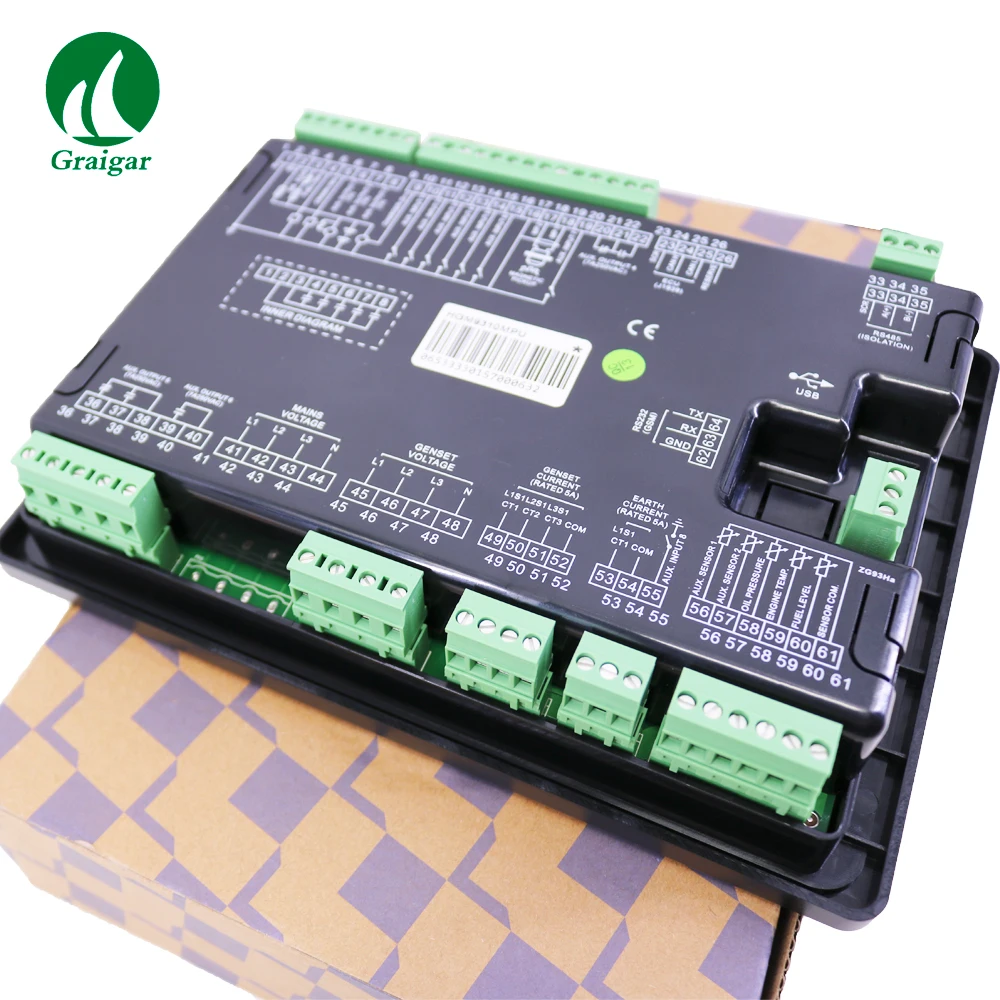

Новый контроллер генератора Smartgen HGM9310MPU

Контроллеры genset серии HGM93XX MPU(CAN) используются для автоматизации genset и контроля системы управления gen-set для достижения автоматического запуска/остановки, измерения данных, защита сигнализации и «Три пульта» (дистанционное управление, Дистанционное измерение и Удаленная связь). Контроллер имеет большой жидкокристаллический дисплей (ЖК-дисплей) и выбираемый интерфейс на китайском, английском или других языках с простой и надежной работой.

HGM93XX MPU(CAN) gen-set автоматические контроллеры используют микропроцессорную технологию 32 бит с точными измерениями параметров, регулировкой фиксированного значения, настройкой времени и регулировкой порога и т. д. Большинство параметров можно настроить с передней панели, и все параметры можно установить с помощью ПК (через порт USB) И может регулироваться и контролироваться с помощью порта RS485. Он может быть широко использован во всех типах автоматической системы управления gen-set с компактной структурой, передовыми схемами, простыми соединениями и высокой надежностью.

Производительность и характеристики

HGM9310MPU(CAN) используется для одиночных систем автоматизации, автоматический запуск/остановка блока выполняются с помощью удаленного singal.
HGM9320MPU(CAN), имеет все функции HGM9310MPU(CAN), а также функцию автоматического отключения сети (AMF), особенно хорошо подходит для одиночной системы автоматизации, которая inclide сети и генератор.

Основные характеристики

♦With на базе ARM 32 бит SCM, высокой степенью интеграции аппаратных средств и надежнее;

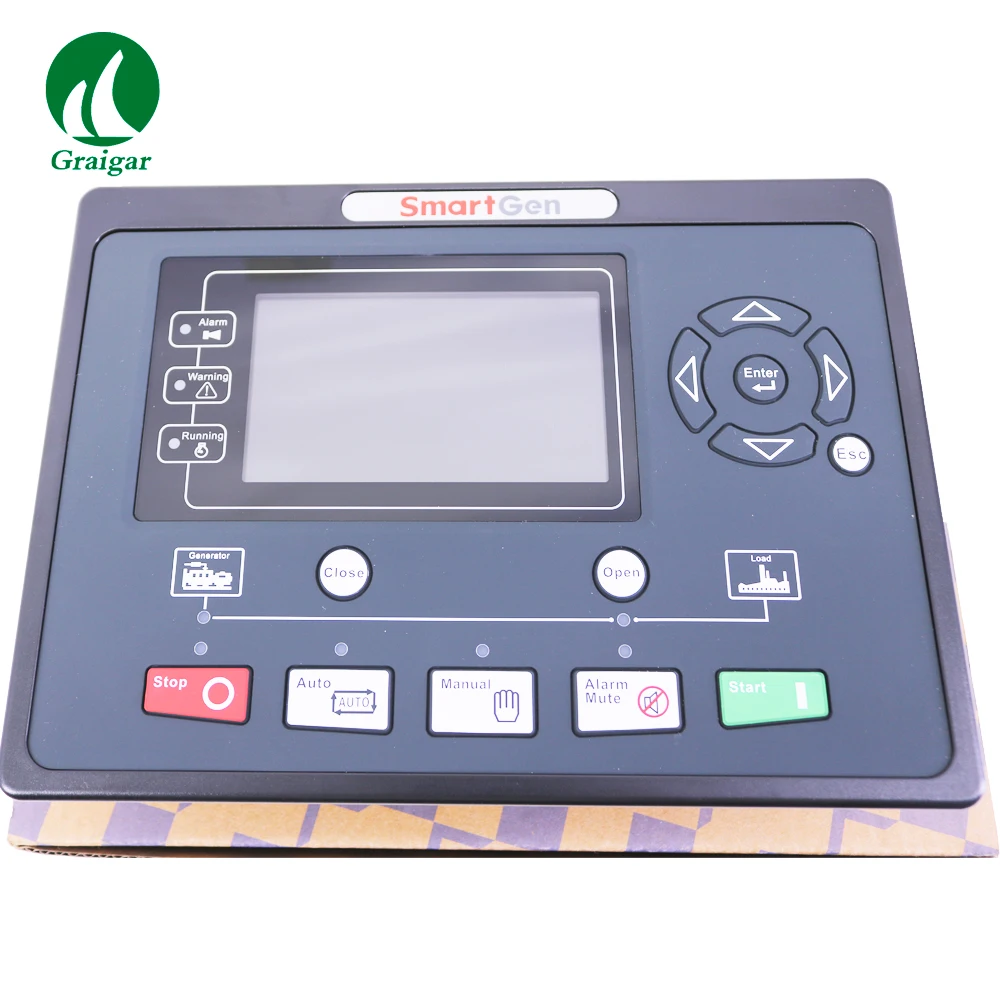

♦ 480x272 TFT LCD с подсветкой, Многоязычный интерфейс (включая английский, китайский или другие языки), который может быть выбран на сайте, что делает ввод в эксплуатацию удобным для персонала завода;
♦ Улучшенная износостойкость ЖК-дисплея и устойчивость к царапинам из-за твердого акрила экрана;
♦ Силиконовая панель и кнопки для лучшей работы в условиях высокой температуры;
♦ Коммуникационный порт RS485, включающий дистанционное управление, Дистанционное измерение, удаленную связь через протокол ModBus (необходим коммуникационный порт RS485);
♦ Оснащен функцией SMS (Служба коротких сообщений). Когда genset тревожит, контроллер может отправлять короткие сообщения через SMS автоматически на макс. 5 телефонных номеров. Кроме того, состояние генератора можно контролировать и проверять с помощью SMS (требуется GSM порт);
♦ Оснащен портом CANBUS и может общаться с genset J1939. Вы можете не только отслеживать часто используемые данные (например, температуру воды, давление масла, скорость, расход топлива и т. д.) машины ECU, но и управлять запуском, остановкой, повышение скорости и скорости при помощи порта CANBUS (требуется автобусный порт CAN);
♦Подходит для 3-фазный 4-провод, 3 фазы 3 провода, однофазный 2 провода, И 2-фазный 3 (проволока проходит по всей системы с напряжение 120/240V и частота 50/60 Гц;
♦Collects и показывает 3-фазное напряжение, ток, мощность, параметр и частотой генератора или сетевого адаптера;
♦ Для сети, контроллер имеет перенапряжения, перегрузки и частоты, потери фазы и фазы последовательности неправильные функции обнаружения; Для генератора, контроллер имеет перенапряжения, над и под частотой, потеря фазы, неправильная фаза, избыточная и обратная мощность, функции перегрузки по току;
♦ 3 фиксированных аналоговых датчика (температура, давление масла и уровень топлива);
♦ 2 гибких датчика можно установить как датчик температуры, датчик давления масла или датчик уровня;
♦ Точность измерения и отображение параметров двигателя;
♦ Защита: Автоматический запуск/остановка генераторного устройства, управление АТС (переключатель автоматической передачи) с идеальной индикацией неисправности и функцией защиты;
♦ Все выходные порты являются релейными.
♦ Настройка параметров: параметры могут быть изменены и сохранены во внутренней флэш-памяти и не могут быть потеряны даже в чехол отключения питания; большинство из них можно отрегулировать с помощью передней панели контроллера, и все они могут быть изменены с помощью ПК через порты USB или RS485;
♦ Больше видов кривых температуры, давления масла, уровня топлива может быть использован непосредственно, и пользователи могут определить кривые датчика самостоятельно;
♦ Различные условия отключения кривошипа (частота генератора, датчик скорости, давление масла) являются дополнительными;
♦ Широкий диапазон питания постоянного тока (8 ~ 35) в, подходит для различных условий напряжения аккумулятора;
♦ Журнал событий, часы в режиме реального времени, запланированный запуск и остановка генератора (может быть установлен как пусковой генератор один раз в день/неделю/месяц с нагрузкой или нет);
♦ Функция plc (программируемое логическое управление) позволяет определить конкретную функцию пользователя;
♦ Обои для входа в систему и время отображения определяются пользователем;
♦ Может использоваться на насосных агрегатах и в качестве индикаторного инструмента (индикация и будильник включены только, реле заблокировано);
♦ С функцией обслуживания. Действия (предупреждение или выключение) могут быть установлены во время технического обслуживания;
♦ Все параметры используются для цифровой регулировки, вместо обычной аналоговой модуляции с нормальным потенциометром, большей надежности и стабильности.
♦ Водонепроницаемый уровень безопасности IP55 из-за резинового уплотнения, установленного между корпусом контроллера и панельной фасцией.
♦ Все параметры используются для цифровой регулировки, вместо обычной аналоговой модуляции с нормальным потенциометром, большей надежности и стабильности.
♦ Металлические крепежные зажимы идеально подходят для использования в условиях высокой температуры.
♦ Модульная конструкция, саморегулирующийся пластиковый корпус из АБС-пластика, подключаемые соединительные клеммы и встроенный способ установки; Компактная конструкция с простым монтажом.
♦ Накопительное общее время работы и общая электрическая энергия A и B. Пользователи могут сбросить его как 0 и повторно накапливать значение, которое делает удобство для пользователей, чтобы подсчитать общую стоимость по своему желанию.

Спецификация

Товары

Содержимое

Рабочее напряжение

DC8.0V к DC35.0V, непрерывный источник питания.

Энергопотребление

<4 Вт (режим ожидания ≤ 2 Вт)

Диапазон входного сигнала генератора

3-фазный 4-провод

Безуходный 3-х фазный 3-жильный

Однофазный 2 провода

2-фазный 3-жильный

AC15V-AC 360 в (ph-N)

AC30V - AC620V (ph-ph)

AC15V - AC360V (ph-N)

AC15V - AC360V (ph-N)

Частота Генератора

50 Гц/60 Гц

Напряжение датчика скорости

1,0 V до 24,0 V (амплитудно-модулируемый сигнал)

Частота датчика скорости

10000 Гц (макс.)

Пусковое реле на выходе

16A DC28V выход питания

Выход топливного реле

16A DC28V выход питания

Вспомогательный релейный выход (1)

7А DC28V выход питания

Вспомогательный релейный выход (2)

7А DC28V выход питания

Вспомогательный релейный выход (3)

7А DC28V выход питания

Вспомогательный релейный выход (4)

7А AC250V напряжение свободный выход

Вспомогательный релейный выход (5)

7А AC250V напряжение свободный выход

Вспомогательный релейный выход (6)

7А AC250V напряжение свободный выход

Чехол с размерами

237 мм x 172 мм x 45 мм

Вырез на панель

214 мм x 160 мм

C.T. Вторичный

Номинальная мощность 5A

Условия работы

Температура: (-25 ~ + 70)°C; Влажность: (20 ~ 93)% RH

Состояние хранения

Температура:(-25 ~ + 70)°C

Уровень защиты

Прокладка IP55

Интенсивность изоляции

НанеситеAC2.2kVНапряжениеМежду высоковольтным терминалом и низковольтным терминалом;

Ток утечки не более 3 мА в течение 1 мин.

Вес нетто

0,85 кг
