Описание:

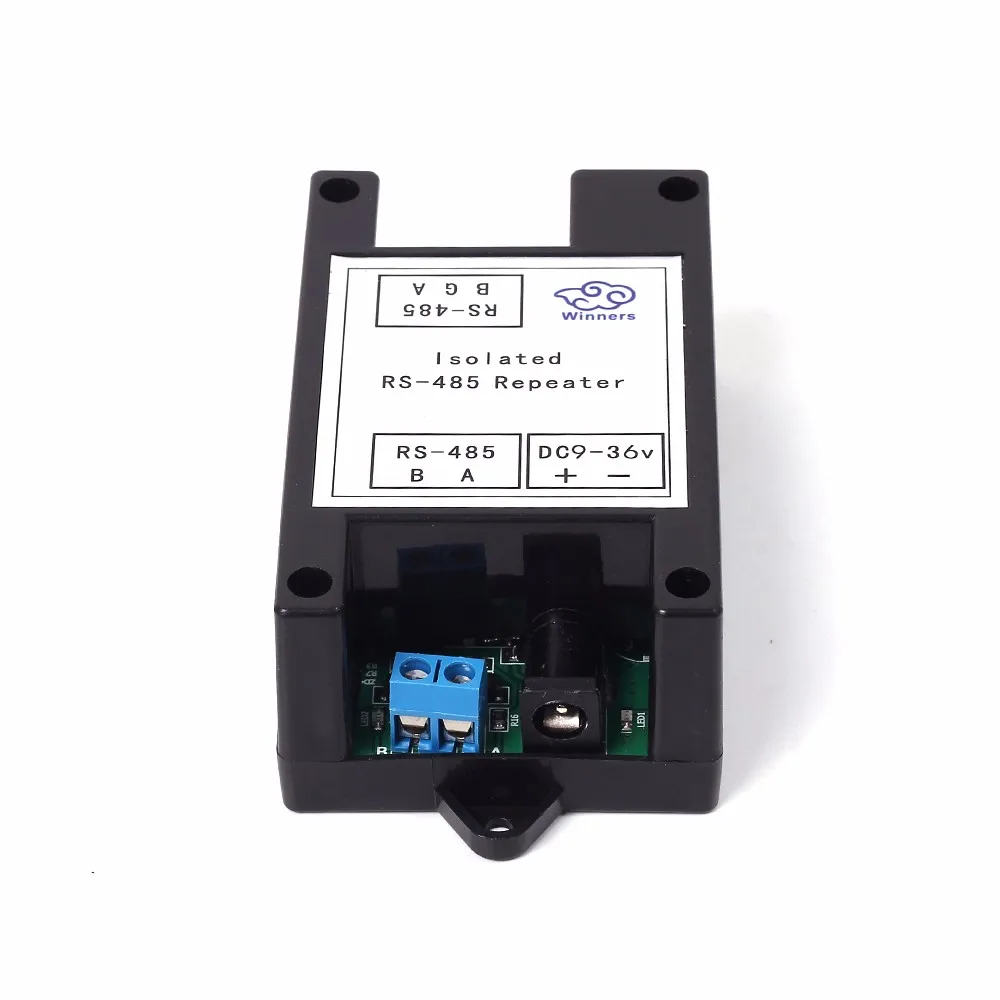

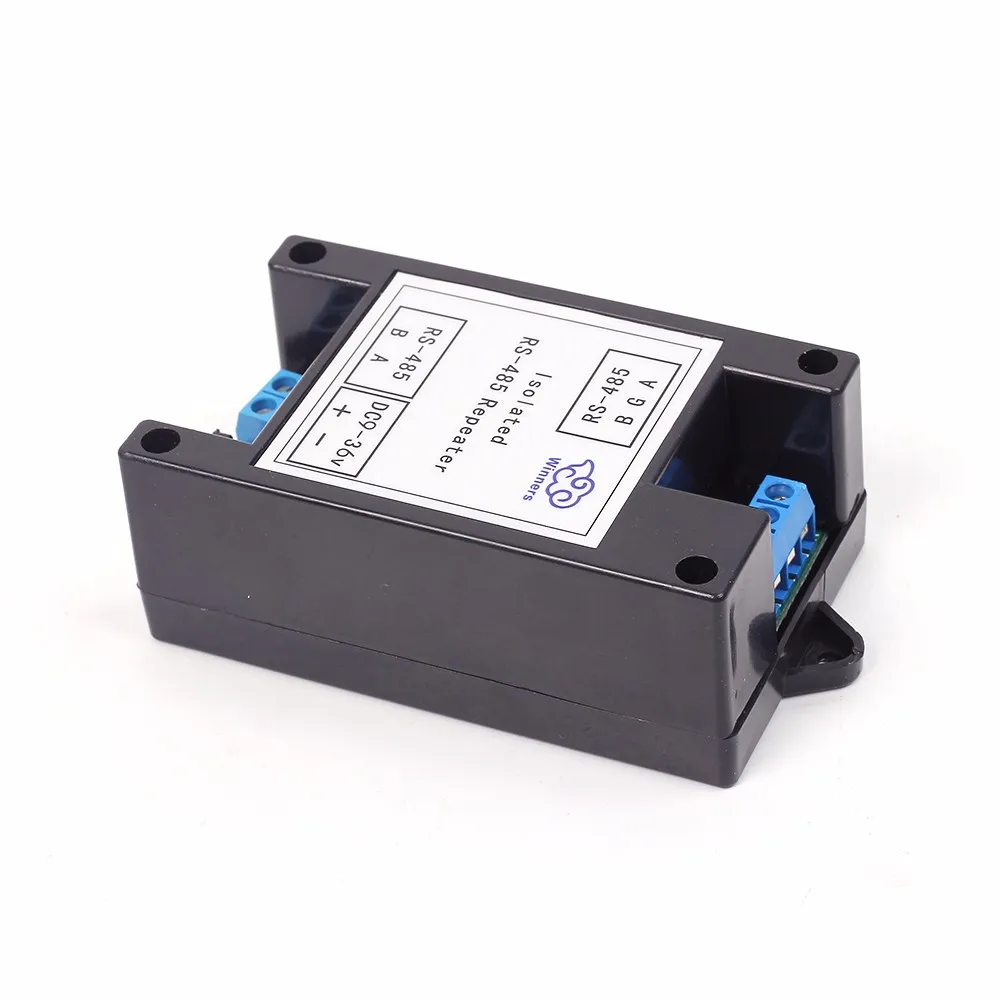

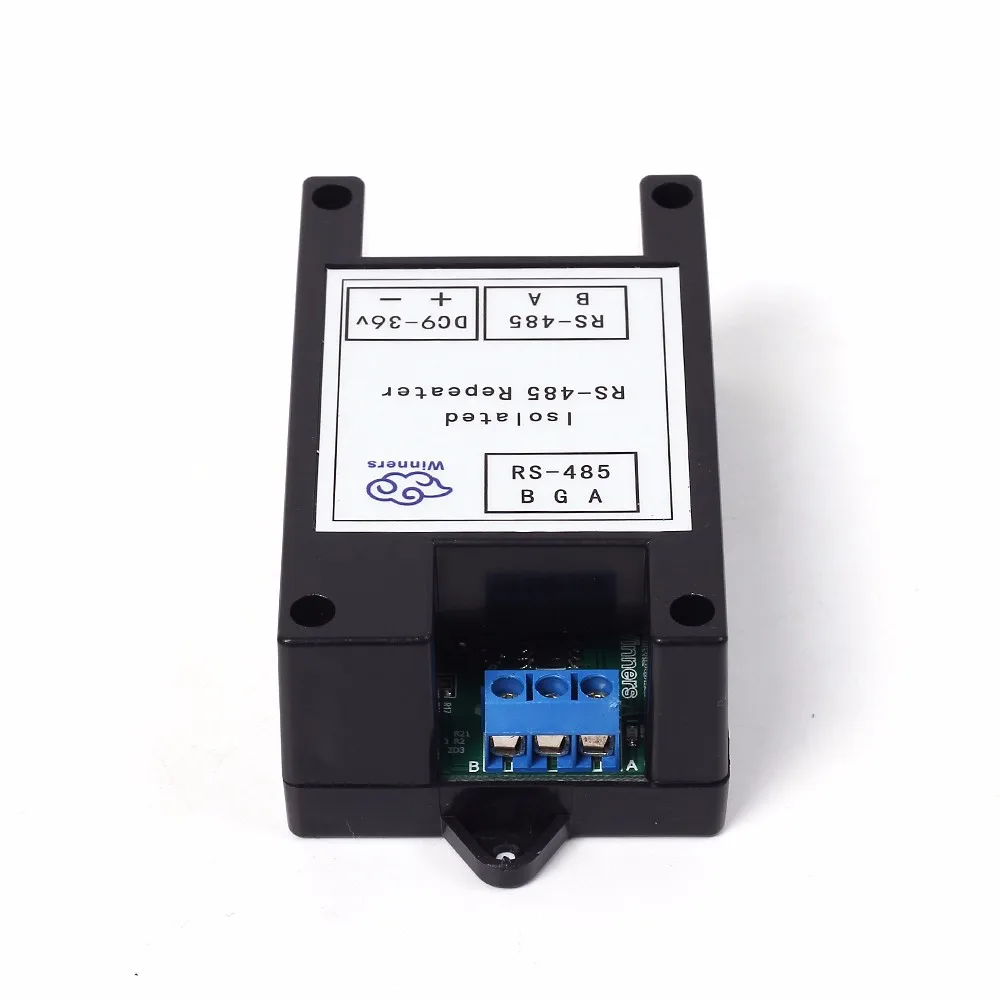

Промышленный Класс 485 изолятор RS485 ретранслятор усилитель расстояние удлинитель

Введение продукта

Изолированный typeRS485ERepeater является своего рода высокой мощности промышленного класса RS485 усилитель сигнала. Продукты могут автоматически распознавать направление потока данных и скорость передачи данных, не требуют какого-либо контроля или ручного встряхивания сигналов и обеспечить прозрачную передачу данных. Оборудование питания и коммуникационный сигнал полностью изолированы, в то же время с защитой от перенапряжения, электростатической защитой и другими мерами. Имеет характеристики дальней передачи, высокой скорости, стабильной и надежной работы. Широко используется в машине посещаемости, системе зарядки IC карт, автоматическом управлении, системе контроля доступа, парковке, системе обслуживания столовой, системе оплаты автомобильных дорог.

Особенности продукта

1. Промышленный дизайн, коммуникация полностью изолирована, Стабильная и надежная производительность, скорость передачи до 500 кбит/с;
2. Встроенный высококачественный модуль питания постоянного/постоянного тока, обеспечивает электрическую изоляцию между портами;
3. Поддержка многомашинной связи, которая может подключаться до 128 узлов, Дальняя дальность передачи 1200 метров;
4. Технология автоматического управления потоком данных, автоматическое управление и передача данных;
5. Множественные защитные меры: ESD 15кВ положительные и отрицательные протекторы телевизоров, 600 Вт двойная 2.5кв защита изоляции связи;
6. Источник питания широкого диапазона 9-36VDC и имеет защиту от полярности;

Электрические параметры:

Оборудование RS485E подходит для рекомендуемой стоимости в долгосрочной стабильной работе; Оборудование в предельной стоимости работы не повредит, но может привести к ухудшению производительности; В любое время не превышайте предельное значение, в противном случае это может повредить оборудование!

Пункт параметрическое рекомендуемое значение (типичное) Предельное значение
Рабочее напряжение постоянного тока: 9-36 В постоянного тока: 9-36 в
Номинальная мощность 0,36 Вт (9V/35mA, красный/зеленый/синий 12V/27mA; 24V/15mA) 0,5 W
Рабочая температура-30C70C -40C80C
Ответственность за емкость 1-128 узлов 128 узлов
Расстояние связи 0-1200 м 1200 метров
Скорость связи 300-500K BPS 500Kbps

485 меры предосторожности при проводке:

1. 485 линий связи должны использовать экранированную витую пару, предпочтительно несколько прядей для запасных частей, общая длина не превышает 1200 метров.

2. Проводка должна быть как можно дальше от высоковольтных проводов, не параллельна линиям электропитания, и не быть в комплекте.

3. Шина 485 должна быть ручной автобусной структурой и твердо положить конец звездному соединению и бифуркативному соединению.

4. Если есть более 30 контроллеров или длина линии более 500 метров, необходимо использовать 485 повторителей.

5. Оборудование и шасси с питанием от переменного тока должны быть заземлены и заземлены.

6. Подключите GND заземление всех 485 устройств с экранированными проводами.

Требования к выбору провода с использованием RS-485 шины для связи:

Применение 2-жильный экранированный кабель витая пара

Медь, диаметр провода 0,5 ~ 0,75 квадратных миллиметров,

Сопротивление 38 ~ 88 Ом/км,

Емкостное сопротивление 30 ~ 50 nanofarad/км,

2-жильный экранированный кабель витая пара с закручивающейся с радиусом действия 20 мм (в том случае, если линия расстояние не более 500 метров, стандартная линия может быть надлежащим образом уменьшена, но это должна быть витая пара)

Ограничения на автобус:

Он состоит из двух или более устройств, которые имеют физические соединения друг с другом. Максимум 128 устройств могут быть подключены к шине. Длина автобуса не более 1200 метров без ретранслятора. Системная шина не должна быть разветвлена. Если разветвление неизбежно, необходимо выполнить следующие требования:

1. Длина ветки составляет не более 10 метров; Общая длина автобуса составляет не более 800 метров; Общее количество устройств на линии ветки не должно превышать 50.

2. Все сигнальные линии связи должны быть в максимально возможной степени удалены от источников помех. Сигнальные линии должны проходить через слабые электрические скважины. Они не должны работать параллельно с сильным током (например, электропитание в жилых помещениях 220 В) или радиочастотными сигнальными линиями (например, CATV, аудиолинией большого сигнала). Линия, расстояние должно быть больше, чем 0,5 метров.

3. Соединения всех цепей должны быть соединены сваркой или винтовой зажим и быть водонепроницаемыми и влагозащищенными. Например, стыковые соединения могут быть сварены и обернуты водонепроницаемой лентой или запечатаны эпоксидной смолой.

Общий сигнал:

1. Все устройства одного и того же сетевого сегмента должны иметь унифицированную сигнальную поверхность, чтобы избежать помех в обычном режиме.

2. Для централизованного источника питания напрямую подключайте отрицательные полюсы постоянного тока всех источников питания в одном и том же сегменте сети (включая автономные источники питания коммуникационного оборудования) для формирования общей сигнальной площадки.

В это время заземление сигнала является заземлением постоянного тока.

3. Когда один домашний источник питания самостоятельно, подключите заземление (черный провод) Контакты всех устройств шины на одном сегменте сети вместе, чтобы создать общий сигнал.

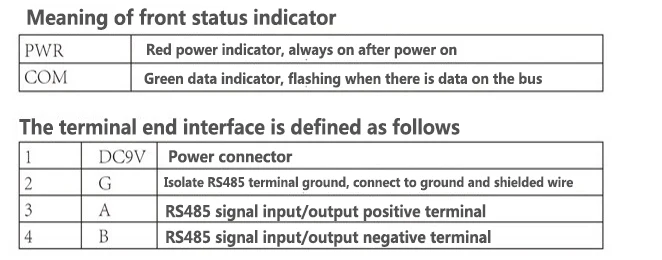

Схема проводки

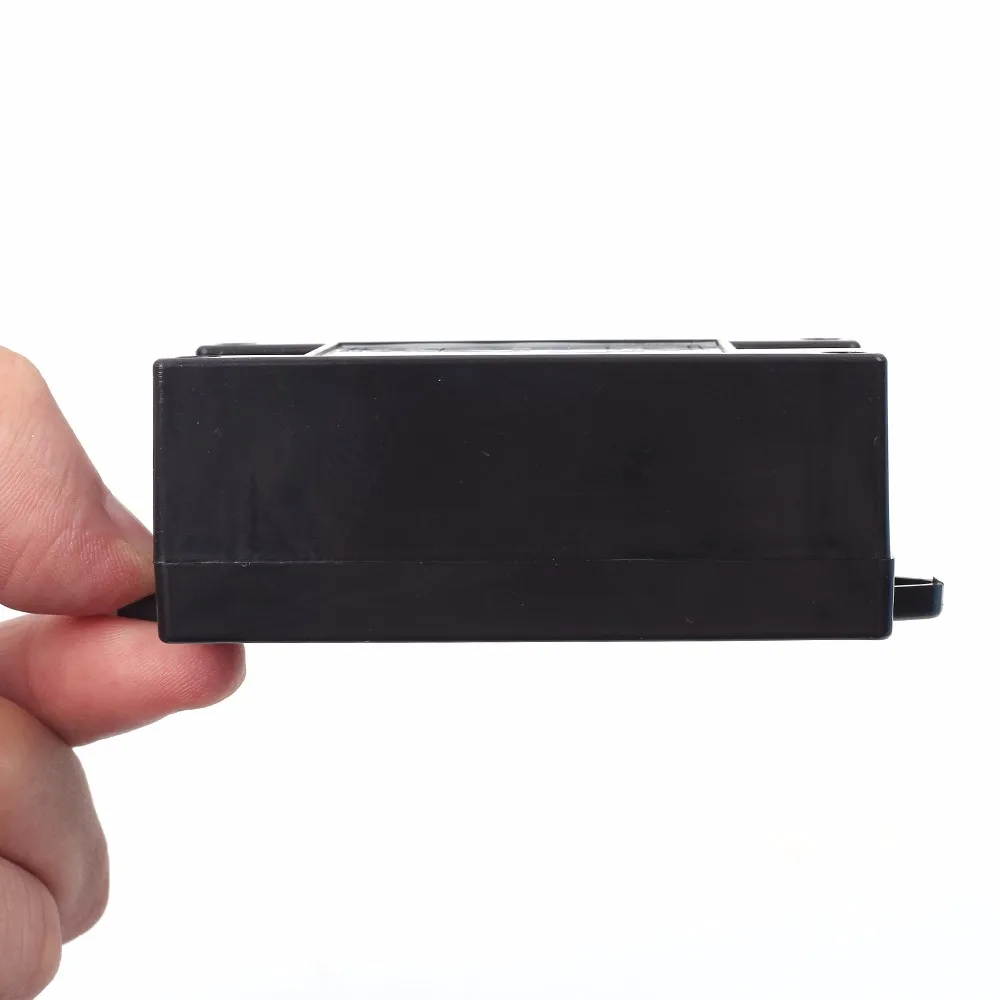

Размер: 97*50*31 Вес: 66 г

Рекомендуется несколько методов отладки:

Прежде всего, убедитесь, что проводка оборудования Верна и строго соответствует спецификациям:

1. Общий метод заземления: Используйте 1 провод или экранированный провод для подключения GND заземления всех 485 устройств, чтобы избежать потенциальной разницы между всеми устройствами, которые влияют на связь.

2. Метод разъединения промежуточного сегмента: Проверьте, перегружено ли оборудование и слишком большое расстояние связи. Повреждение определенной части оборудования влияет на всю линию связи и другие причины.

3. Отдельный метод волочения проволоки: просто потяните провод к устройству временно, так что он может быть использован, чтобы исключить, является ли это проводка, вызвавшая Сбой связи.

4. Замените метод конвертера: Возьмите с собой несколько преобразователей, чтобы вы могли исключить, влияет ли качество преобразователя на качество связи.

5. Метод отладки ноутбука: сначала убедитесь, что ноутбук, который вы носите с собой, является нормальным устройством связи и заменяет клиентский компьютер для общения. Если это возможно, это означает, что Серийный порт компьютера клиента может быть поврежден.
