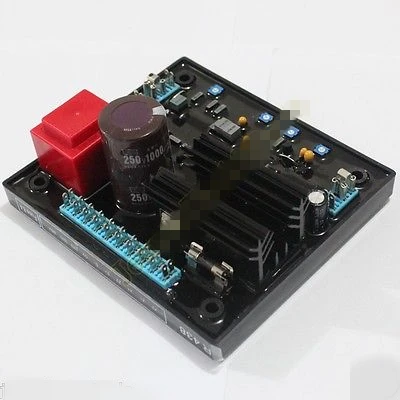

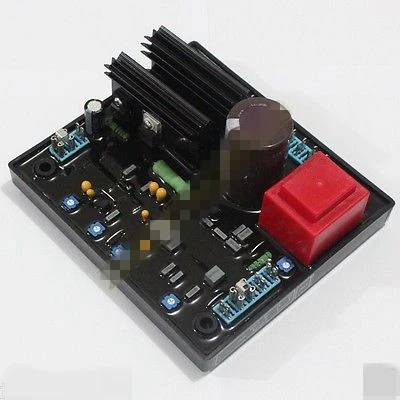

Автоматический регулятор напряжения AVR R438 для Leroy Somer Генератор XWJ | Строительство

Автоматический регулятор напряжения AVR R438 для Leroy Somer Генератор XWJ | Строительство

Введение:

Для обеих систем возбуждения ареп и PMG регулятор напряжения генератора r438.с арепом возбуждения,R438 электронная AVR питается от двух вспомогательных обмоток, которые не зависят от цепи совпадения напряжения.

Первая обмотка имеет напряжение пропорционально напряжению генератора, вторая имеет напряжение пропорционально току статора.

Напряжение источника питания выпрямляется и фильтруется перед использованием транзистора мониторинга AVR.

Он состоит из «PMG» (постоянного генератора). Он установлен в задней части станка и подключен кR438 AVR. PMG поставляет AVR с постоянным напряжением, которое не зависит от основной обмотки генератора.

В результате машина имеет емкость короткого замыкания и хороший иммунитет к дистилляциям, генерируемым нагрузкой. АВР с использованием разных мониторов и корректирует генератор переменного тока Выходное напряжение, регулируя возбуждение current.50/60Hz выбор через ST3 джемпер.

Система LAM интегрирована в R438 AVR как стандарт. Роль" LAM (модуль регулировки нагрузки) "при применении нагрузки скорость вращения генераторной установки уменьшается. когда он проходит предустановленное пороговое значение частоты, LAM вызывает падение напряжения приблизительно на 13% или 25%, и, следовательно, количество примененной активной нагрузки уменьшается приблизительно на 25% до 50%, до тех пор, пока скорость не достигнет своей номинальной.

Следовательно, LAM может быть использован либо для уменьшения скорости (частоты) и его длительности для данной применяемой нагрузки,Или увеличение приложенной нагрузки возможно для одного изменения скорости (турбо-заряженный двигатель).Стабильное состояние. Во время воздействия нагрузки функция помогает генератору быстрее вернуться к номинальной скорости благодаряПостепенное увеличение напряжения в соответствии с принципом:

Если скорость опускается между 46 и 50 Гц, номинальное напряжение Фолс Быстрый градиент, как он восстановлен.

Если скорость опускается на 46 Гц, так как двигатель нуждается в дополнительной помощи, напряжение fols a s градиент, как он возвращается к ссылке.

Спецификация:

Регулирование напряжения +/-0.5% При стабильном состоянии и постоянной скорости

Датчик фазового напряжения

Контроль транзистором означает, что качество регулирования не зависит от нагрузки

Интегрированная система «LAM», чтобы справиться с повышенной нагрузкой, применяемой к двигателю

Подходит для высоких уровней деформации и суровых условий

R438 совместим с другими модулями, предоставляющими дополнительные функции

Стандартный источник питания: AREP или PMG

Номинальный ток перегрузки: 8A-10s

Электронная защита (перегрузка, короткое замыкание при открытии напряжения зондирования цепи перегрузки тока в течение 10 секунд, затем возврат к приблизительно 1A).

Предохранитель: F1 on X1, X2.8A; s-250V

Датчик напряжения: 5VA изолированный через трансформатор

0-110 В клеммы = 90-140 в

0-220 В клеммы = 170-260 В

0-380 В клеммы = 340-520 в

Регулирование напряжения +/-1%

Нормальное или быстрое время отклика через перемычку ST2

Регулировка напряжения через potertiometer P2

Измерение тока (Параллельная работа): C.T. 2.5VA cl1, sencondary 1A (опционально)

Регулировка падения квадратуры через potertiometer P1

Макс, Регулировка тока возбуждения через P5

Применение к генераторам: LSA 42,2, 43,2, 44,2

Совместим с системой exitation AREP или PMG
