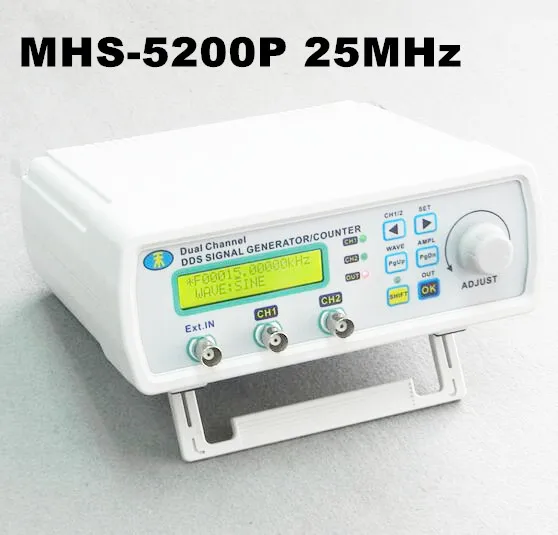

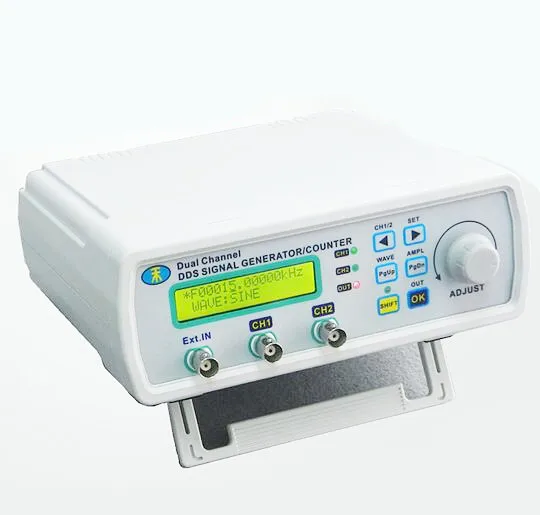

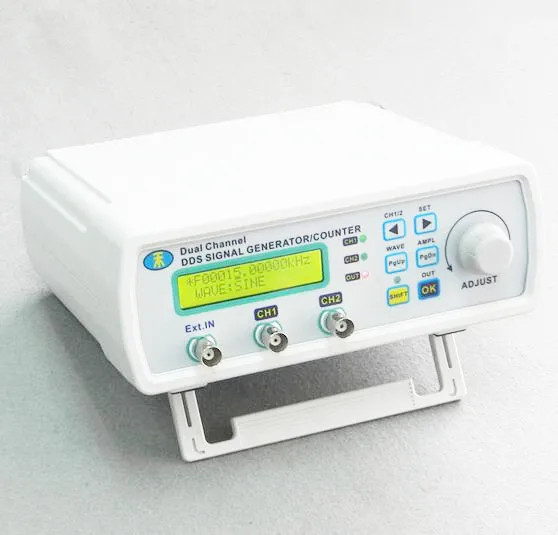

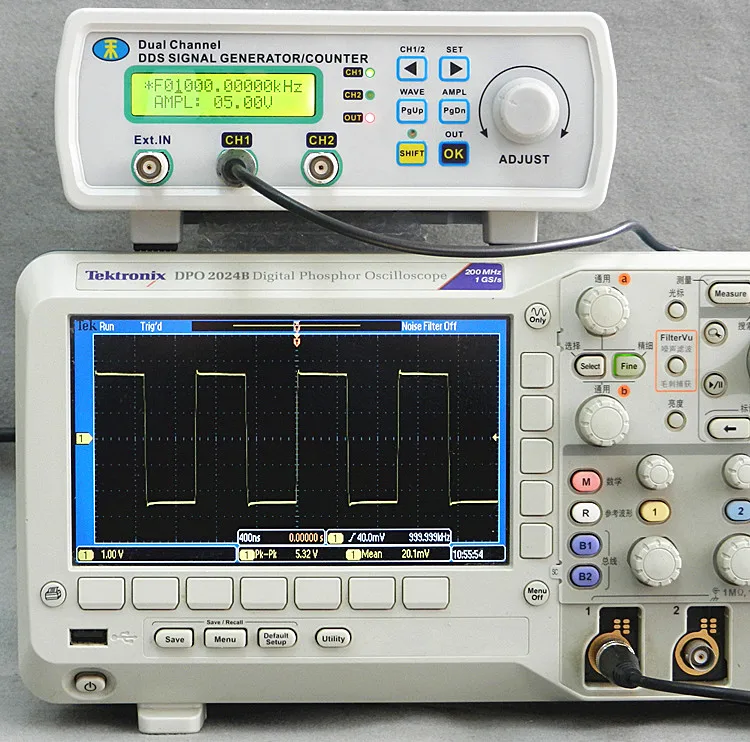

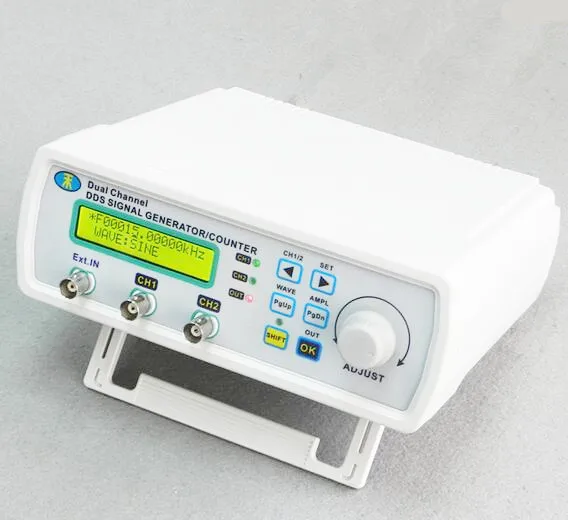

Генератор сигналов произвольной формы Функция генератор широкополосный Тип MHS

Генератор сигналов произвольной формы Функция генератор широкополосный Тип MHS

Примечание: Если вы не оставляете mesage, мы перевозим штекер EU

Введение продукта

Mhs-5200p/P + инструмент серии использует большие масштабные интегральные схемы и высокоскоростной микропроцессор FPGA MCU, внутренняя цепь для применения технологии поверхностного монтажа значительно улучшила иммунитет и долголетие прибора. Интерфейс дисплея с помощью ЖК-дисплея LC1602 разделен на две линии, верхняя линия показывает текущую частоту, следующая строка отображает другие параметры или функции изменяемого и гибкого использования набора клавиш flip, значительно увеличивает работоспособность. Генератор сигналов приборов, Сканирование сигналов, измерение и использование параметров имеют большие преимущества, является инженером электроники, лаборатории электроники, производственные линии и обучение, научные исследования, идеальное испытание, измерительное оборудование.

Характеристики инструмента

1, технология прямого цифрового синтеза (DDS), FPGA дизайн, низкое энергопотребление;

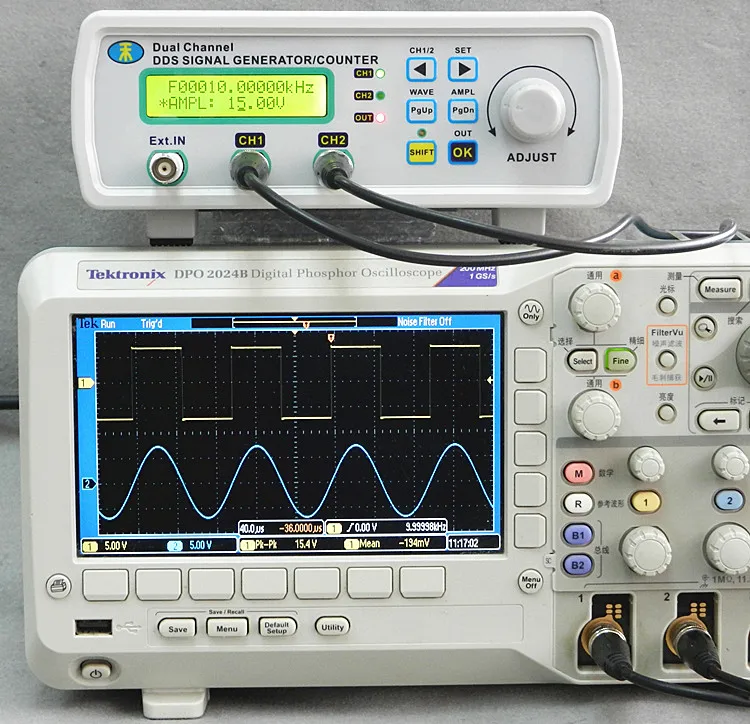

2, двойной выход, может работать в режиме синхронизации, регулируемый;

3, с до 999 секунд, линейная и логарифмическая функция развертки;

4, с синусоидальной волной, основной функцией треугольной волны, квадратной волны, зубоврачебных литров, падающие зубные зуба и импульсные волны переменной нагрузки, при поддержке пользовательского произвольного сигнала;

5, при общей сложности 10 групп M0 ~ M9 параметра место хранения, загрузка автоматически называется данными M0;

6, немощный усилитель выходного сигнала амплитуда 5mVp-p ~ 20Vp-p, усилитель выходного сигнала амплитуда 30mVp-p ~ 30Vp-p

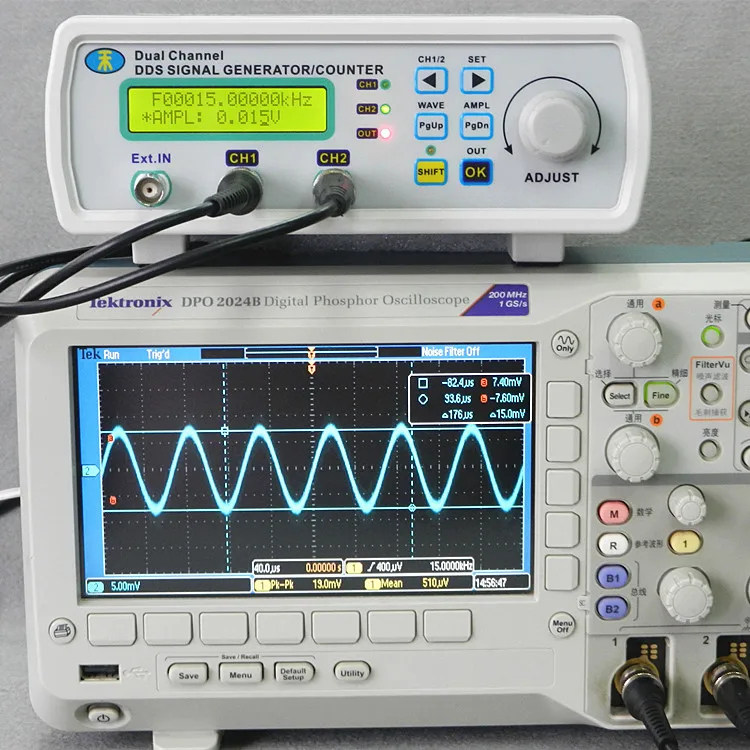

7, встроенная точность-20дБ аттенюатор, достижение минимальной амплитуды разрешения 1МВ;

8, с частотой 120% + 120% постоянного тока;

9, срок службы импульсной волны точно скорректирован до 0.1%;

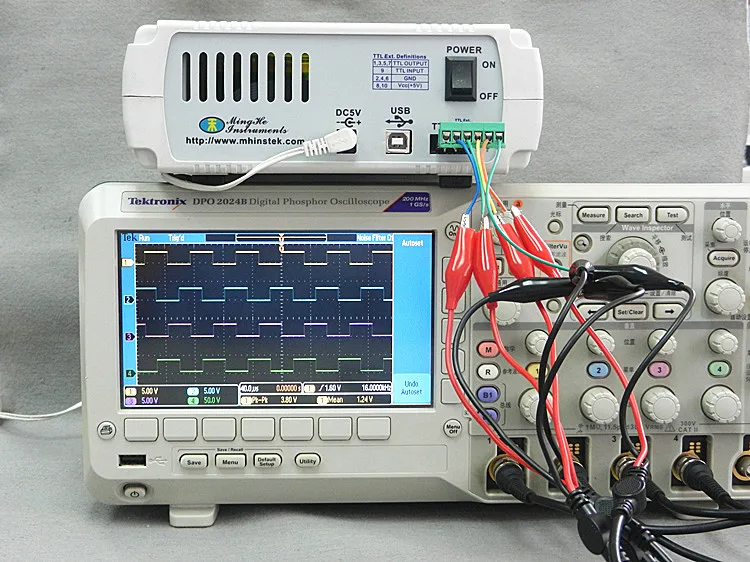

10, с 4 изменяющимся фазовым отличием выхода ttl;

11, имея Измерение частоты, измерение периода, положительный и отрицательный измерение ширины импульса, d) измерения и функции учета служебных обязанностей;

12, факультативные четыре вида частотного измерения частот, которые устанавливают баланс между скоростью и точностью;

13, весь параметрический эквалайзер может быть выполнен с помощью внутренней процедуры калибровки;

14, мощные коммуникационные возможности, полностью открытый протокол связи, вторичное развитие очень простого;

15, при подключении к ПК, ПК может использоваться для управления прибором, и может быть отредактировано на ПК, чтобы загрузить произвольную форму сигнала к инструменту.

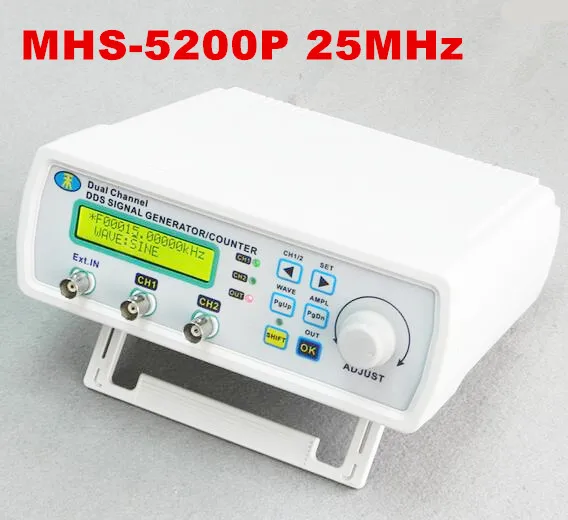

Описание модели

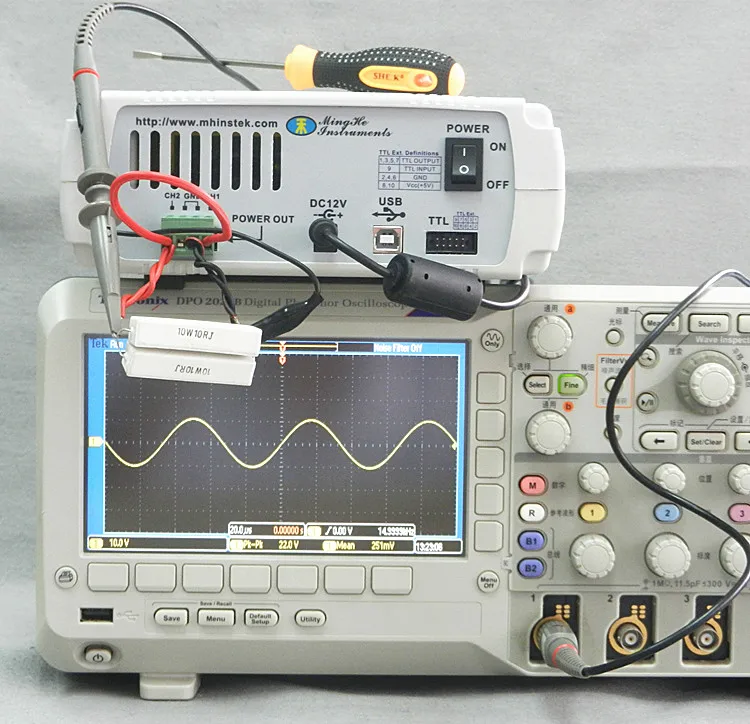

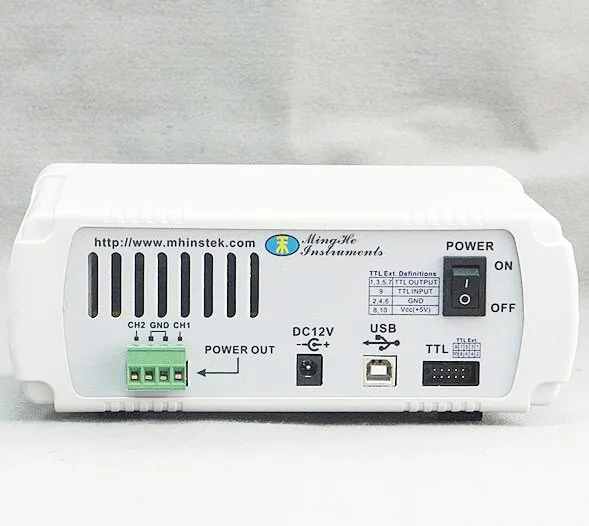

Mhs-5200p/P + Функция мощности-Тип сигнала генератора на основе mhs-5200a на увеличение в два канала усилитель мощности, прибор имеет все особенности mhs-5200a; выход выходного сигнала разделен на два, передняя панель CH1 и CH2 непортовый BNC усилитель сигнала, диапазон амплитудной мощности составляет 5mVp-p ~ 20Vp-p; Задняя панель терминала CH1 и CH2 выход является результатом усилителя мощности усиленного амплитудного диапазона напряжения сигнала 30mVp-p ~ 30Vp-p.

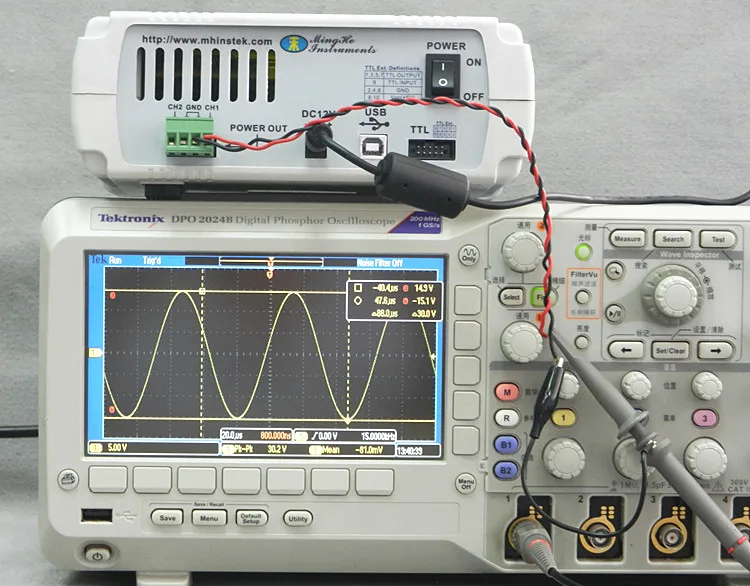

Самая большая особенность нашего источника питания-амплитуда сигнала-цифровой усилитель постоянно регулируется, очень точен, потому что мы абсолютно независимый двухканальный усилитель, выходное напряжение может использоваться в серии до 60 В, максимальный ток может также использоваться параллельно до 2А, максимальная мощность-30 Вт.

Модель

Усилитель сигнала пропускной способности

(Включая синусоидальный, квадратный и другие волноводы)

Полоса пропускания сигнала неусилителя

(Синусоида)

Полоса пропускания сигнала неусилителя

(Кроме синусоидальной волны)

MHS-5200P(6 м)

DC (0 кГц)~80 кГц

0 Гц~6 мГц

0 Гц~6 мГц

MHS-5200P (12 м)

DC (0 кГц)~80 кГц

0 Гц~12 мГц

0 Гц~6 мГц

MHS-5200P(20 м)

DC (0 кГц)~80 кГц

0 Гц~20 мГц

0 Гц~6 мГц

MHS-5200P(25 м)

DC (0 кГц)~80 кГц

0 Гц~25 мГц

0 Гц~6 мГц

MHS-5200P +(6 м)

DC (0 кГц)~5 мГц

0 Гц~6 мГц

0 Гц~6 мГц

MHS-5200P +(12 м)

DC (0 кГц)~5 мГц

0 Гц~12 мГц

0 Гц~6 мГц

MHS-5200P +(20 м)

DC (0 кГц)~5 мГц

0 Гц~20 мГц

0 Гц~6 мГц

MHS-5200P +(25 м)

DC (0 кГц)~5 мГц

0 Гц~25 мГц

0 Гц~6 мГц

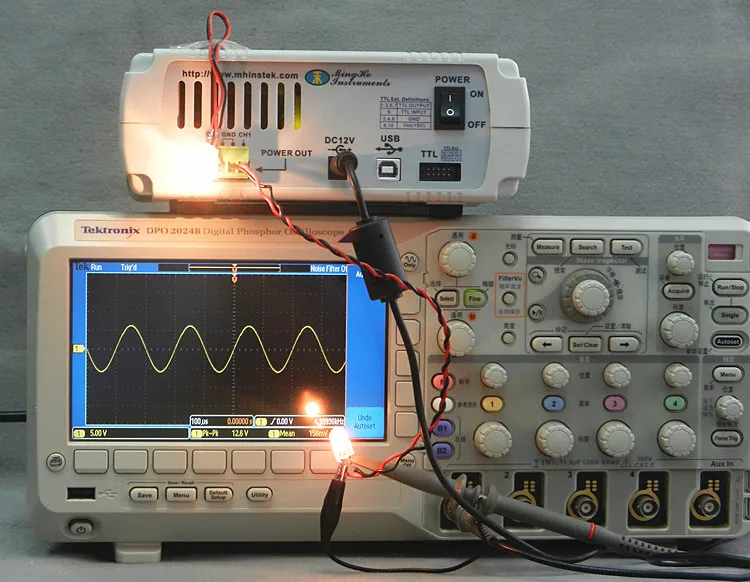

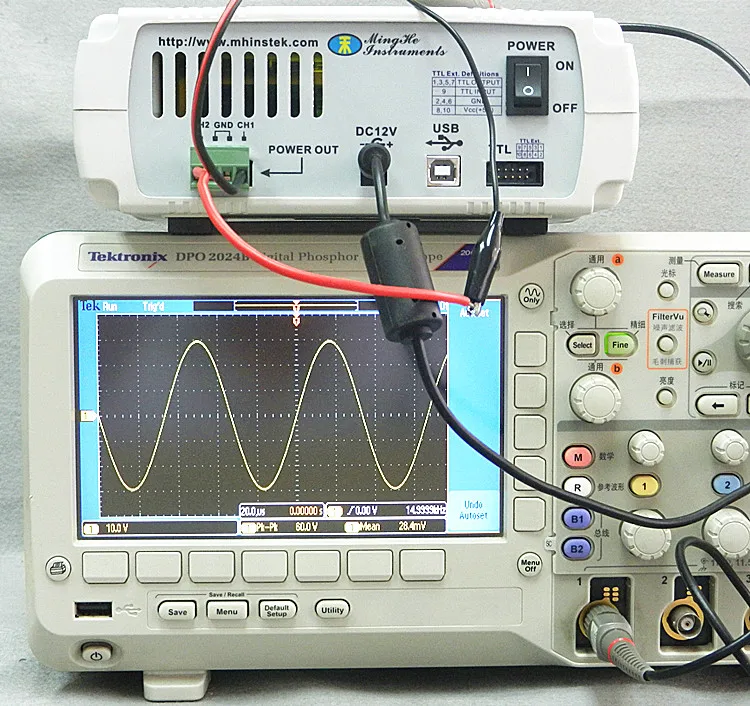

One-это полоса пропускания усилителя 0-80 кГц общего типа (mhs-5200p),

Другой тип-это широкополосный усилитель 0-5мгц (MHS-5200P +),

Вы можете выбрать различные модели в зависимости от их потребностей, два типа параметров усилителя мощности являются следующими:

Проект

MHS-5200P

MHS-5200P +

Полоса пропускания сигнала

DC (0 кГц)~80 кГц

DC (0 кГц)~5 мГц

Выход амплитуда сигнала

30mVp-p~30Vp-p

30mVp-p~30Vp-p

Максимальный выходной ток

1A

300mA

Максимальная выходная мощность

15 Вт * 2

4,5 Вт * 2

Выход короткого замыкания

Есть (ограничение)

Есть (ограничение)

Выход сопротивление

Меньше, чем или равно1Ω

Меньше, чем или равно1Ω

Выход фазы

В фазе с сигнальным терминалом

С сигнальным терминалом инвертора

Искажения

<1%

<1%

Выход сигнала плоскостность

± 1dB

± 1dB

Проект

Параметры

Ключ

Особенности

Частота

Диапазон

Синусоида

Нормальный режим:MHS-5200-06M:0 Гц ~ 6 мГц;

MHS-5200-12M:0 Гц ~ 12 мГц;

MHS-5200-20M:0 Гц ~ 20 мГц;

MHS-5200-25M:0 Гц ~ 25 мГц.

Меандр

0 Гц ~ 6 мГц

Треугольники волна

0 Гц ~ 6 мГц

Зубчатая

0 Гц ~ 6 мГц

Произвольной формы

0 Гц ~ 6 мГц

TTLDigital волны сигнала

0 Гц ~ 6 мГц

Выход модуляции

Частота развертки

Сигнала типов

Синусоидальный, квадратный, треугольник, пильный подъемник, ttl digital signal wave, Arb

Сигнала Длина

2048 точка

Частота дискретизации

200MSa/s

Сигнала амплитуда разрешение

12 бит

Минимальная частота Разрешение

10 мГц

Частота ошибок

± 5 × 10-6

Стабильность частоты

± 1 × 10-6

Диапазон амплитуды (пик к пику)

5mVp-p ~ 20Vp-p (12 мГц или меньше)

5mVp-p ~ 15Vp-p (12 мГц выше)

Выход сопротивление

50Ω±10%

Разрешение по амплитуде

1mVp-p(-20 dBAttenuation)

10mVp-p(Не гниет)

Амплитуда стабильность

± 5%(Каждые пять часов)

Амплитуда ошибки

± 1% + 10mV(Frequency1KHz,15 Vp-p)

Диапазон смещения

-120%~+ 120%(Соотношение смещения напряжения и амплитуды сигнала)

Смещения Разрешение

1%

Фазы диапазон

0~359 °

Фазы разрешение

1 °

Синусоида

Гармоническое прибыл Системы

40dBc (<1 мГц), 35dBc (1 мГц ~ 20 мГц)

Искажения

<0.8% (20 Гц ~ 20 кГц)

Меандр

Подъема по времени

≤ 20 нс

Выброс

≤

Диапазон регулировки рабочий цикл

0% ~ 99.9%

Ttl

Подъема по времени

≤ 20 нс

Низкая

<0,3 В

Высокая

1 В ~ 10 В

Произвольной формы

Количество

16 групп

Глубина памяти/группы

1KB/16 Группа

Сканирования

Режим сканирования

Линейная развертка, лог развертки

Время сканирования

1 s~999 s

Диапазон сканирования

Он определяется параметрами параметров развертки

Внешние размеры

Диапазон частот

Ворот-время = 10 s 0,1 Гц-60 мГц

Ворот-время = 1 S 1 Гц-60 мГц

Ворот-время = 0,1 s 10 Гц-60 мГц

Ворот-время = 0,01 S 100 Гц-60 мГц

Вход диапазон напряжения

0.5Vp-p ~ 20Vp-p

Диапазон счета

0 ~ 4294967295

Подсчета

Вручную

Позитивная и отрицательная Измерение ширины импульса

Разрешение 10ns, максимальное измеримое 10 s

Периодические размеры

Разрешение 20нс, максимальное измеримое 20 s

Рабочий цикл измерения

0.1% разрешение, Измерительный диапазон от 0.1% до 99.9%

Выбор источника

1. внутр. в вводе (AC сигнал), 2. TTL_IN вход (цифровой сигнал)

Памяти

Памяти

10

Местоположение

M0-M9

Интерфейс

Интерфейс

Использование USB-последовательных интерфейсов

Связь скорость

57600bps

Протокол

Используя командную строку, Соглашение публичное

Мощность питания

DC

DC12V

Размер

Длина × ширина × высота

180 × 190 × 71 мм

Вес

Один

680 г

Описание прибора

1.Панель

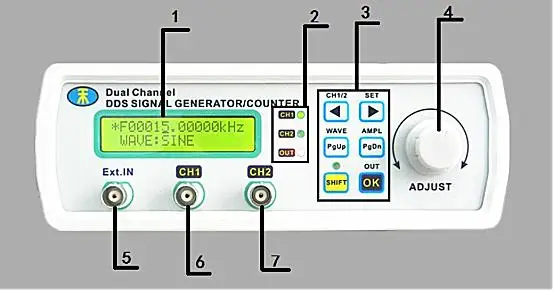

Mhs-5200p внешний вид на рисунке 2-1 показывает описание деталей, указанных в таблице 2-1.рис. 2-1 MHS5200P панели

Таблица 2-1 MHS5200P Панель

Класс

Объяснение

Класс

Объяснение

1

LCD1602

7

CH2 выходной интерфейс

2

Индикатор состояния

8

Мощность из

3

Управление пуговицы

10

USB communicationinterface

4

Ручка

11

Ttl вход/выход interfaceinterface

5

Внутр. В входном интерфейсе

6

CH1 выходной интерфейс

12

Переключатель

2.Лента Описание

Дисплей ЖК-дисплея разделен на две функциональные области, как показано на рис. 2-2, описание частей, указанных в таблице 2-2.

Таблица 2-2 MHS5200P Описание ленты

Класс

Лента Описание

1

Частота Дисплей

2

Управление Особенности Совет

3,Ключевые функции

Курсор оставил регулируемые параметры ступенчатой величины

Переместите шаг курсора на правильный шаг, чтобы уменьшить скорректированное значение параметра

Страница для ключевых функций выбор

Функция выбор страницу вниз

Кнопку ОК

Коммутатор канала (CH1 \ CH2)

Переключения позиции, когда "*" когда "*" вторая строка настройки опции для регулировки частоты первая линия,

Нажмите эту кнопку, чтобы быстро ввести комбинацию страницы настройки формы сигнала

Нажмите эту кнопку, чтобы быстро ввести комбинацию страницы амплитудной модуляции

Нажмите эту кнопку для включения или выключения выходного комбинации

1

F00015.00000KHz

Это указывает на текущую частоту выходного сигнала

2

Волна: синус

Волна означает сигнал, синус представляет синусоидальную волну

3

Волна: квадратный

Площадь представляет квадратную волну

4

Волна: треугольник

Треугольник треугольная волна представление

5

Волна: SAWTOOTH-R

SAWTOOTH-R представляет литр пилообразной

6

Волна: SAWTOOTH-F

SAWTOOTH-F представляет падение sawtoot

7

Волна: ARB0

ARB представляет любую волну, любая волна 0 0 указывает на место хранения, В общей сложности 0-15 группа по произвольным волнам

8

AMPL: 05,00 В

AMPL представляет выходную форму пик к пику (напряжение)

9

Спады:000%

Офф-это функция смещения, от-120% до + 120% регулировки

10

Для тяжелых условий эксплуатации:50.0%

Обязанность регулировать функцию рабочего места

11

Фазы:000 °

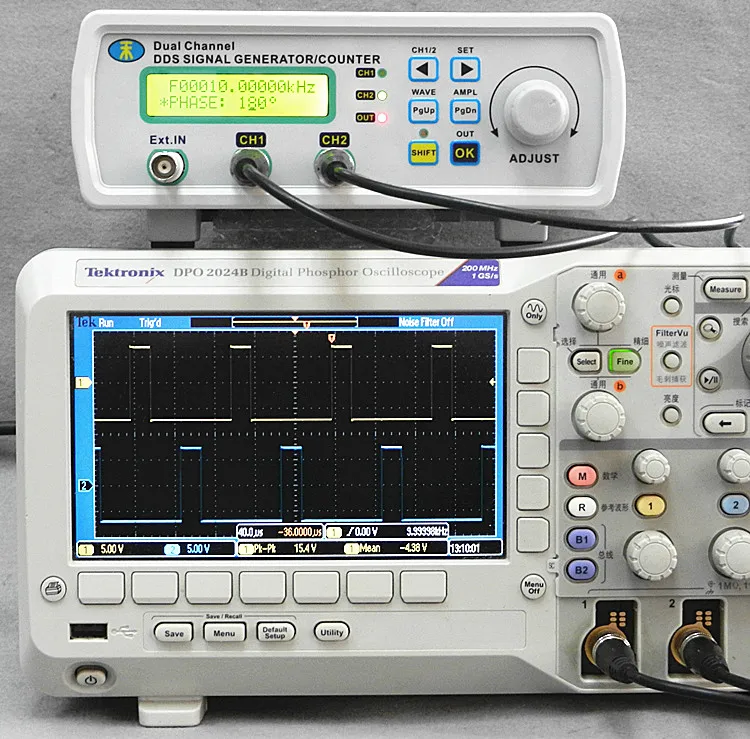

Фаза 2 представляет разницу фазы между каналом 1 и каналом

12

Трассировки:OFF

Канал 1 и канал 2 трек открыт, выключается, означает, что означает открыть, канал изменится с изменением канала 1 и 2 открытым.

13

FREQ-UNIT: кГц

Указывает на выходную частоту блока, затем блок-кГц, нажмите кнопку OK для переключения.

14

Инвертировать:OFF

Функция обратного ключа, вы можете сделать выходной сигнал фазы реверсом.

15

Взрыв:OFF

Он представляет функции пакета на или выключенном

16

MSR-SEL: внутр. в

Представляет входной порт выбор сигнала измерения частоты, внутр. в Указателе аналоговый сигнал входного порта, ttl. в виде входного порта цифрового сигнала

17

MSR-MODE: FREQ.

Представляет собой режим измерения, FREQ представлен в этом случае частота измерения, COUNTR представляет функцию подсчета,

Po-pw положительная ширина импульсного импульса,

Отрицательная измерительная ширина пульса,

Период измерения

Обязанность цикл размеры

18

Ворот-время:1 s

Установите время гейта, вы можете нажать кнопку OK, чтобы переключаться

19

F = 0 Гц

Он представляет частоту измерения сигнала, измеряемого

20

Комплект развертки FRWQ1

Указывает на частоту запуска развертки, установленную на одной линии

21

Комплект развертки FREQ2

Указывает на частоту остановки развертки, установленную на одной линии

22

Время развертки: 001 s

Это указывает на время развертки

23

Режим развертки: линии

Режим развертки, линия представляет линейную развертку, лог логарифмический развертки

24

Развертки: OFF

Переключатель развертки, выключенное средство закрывается, на средства для открытия

25

Сохраните: M0

Сохранить параметры, выбрать группу коммутации энкодера 10 мест хранения

Глава четыре PC инструкции

1,Установить программное обеспечение

Шаг 1: установите программное обеспечение во время выполнения

Шаг 2: Установите CH341SER SETUP.exe последовательный к USB-драйверам

Шаг 3: установка генератора сигнала. Exe программы

2, онлайн

Шаг 1: Щелкните правой кнопкой мыши на компьютере-устройство управления устройством-распределение компьютера по последовательному порту

Шаг 2: выберите соответствующую точку на линии после последовательного порта

Шаг 3: успех в Интернете

1: Стандартный выходной сигнал

(1) функция контроля за выходным сигналом, витрины могут в режиме реального времени отображать текущую выходную осциллографу;

(2)Измерьте функцию внешнего сигнала, также можете точно контролировать ширину и цикл импульса;

(3) подключение верхней машины, переключатель для расширения страницы, может контролировать выход произвольной формы,

У нас какая-то обычная произвольная волна, по умолчанию выбранной в настоящее время является медной волной;

(4) сохранить выбор местоположения, эта серия машины с 0-15 сигнала сохранения местоположения, выберите позицию 1 здесь, и затем нажмите кнопку "написать"; синий бар сказал написанный прогресс;

(5) после завершения записи CH1 channel Arb1 v, страница контроля сигнала ниже:

2: ручная роспись произвольной волны

(1) Верхняя машина и машина хорошее соединение, обеспечение нормального порядка общения между машиной и компьютером.

2) Программный коммутатор для расширения страниц функций, А затем переместить мышь в область отображения сигнала, а затем нажмите левую кнопку мыши, чтобы начать рисовать, отпустите левую кнопку мыши, чтобы остановить чертеж.

(3) для сохранения местоположения сигнала в соответствующем положении, И затем страница контроля сигнала поднимет карту местоположение формы в сохранении.

3:Руки рисуем трапециевидной волной

(1)Верхняя машина и машина Хорошая связь, обеспечивают нормальный порядок общения между машиной и компьютером.

(2)Ручная роспись трапециевидной формы в стандартных волноводах при выборе прямой линии;

(3)Установка исходной точки для 0, точка прекращения 800; начальный диапазон 0, прекращение величины 8

(4)Нажмите на генерируемый сигнал формы, генерирующий сигнал следующим образом:

(5)В процессе создания исходной точки, конечных точек, 800, 1601; стартовая величина 8, прекращение величины 8, затем нажмите генерируемый сигнал, генерируемый сигнал является следующим:

(6)В процессе создания исходной точки, конечных точек, 1602, 2047; стартовая величина 8, прекращение по 0, а затем нажмите генерируемый сигнал, образующий сигнал, как показано:

(7)Затем поместить сигнал, сохраненный в соответствующем положении, И затем страница контроля сигнала поднимет карту местоположение формы в сохранении.

Это способ нарисовать трапециевидную волну, один экземпляр, в этом образе можно рисовать и другие виды волноводов.

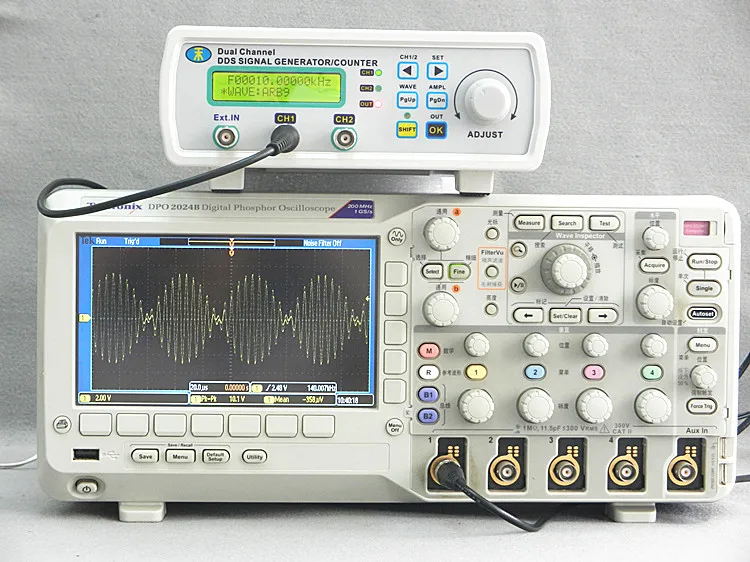

4. рисуйте амплитудную модуляцию

(1)Верхняя машина и машина Хорошая связь, обеспечивают нормальный порядок общения между машиной и компьютером.

(2)В стандартной коробке отбора сигналов выбрать синусоидальную волну, отправную точку для записи 0; конец точки написано

80, и затем нажмите Генерируемая Кнопка сигнала в ряд, И затем нажмите Зеленая Стрелка к форме формы правой формы, как показано:

(3)Установите точку запуска 0; конец пункта 2048, и затем нажмите кнопку "генерировать сигнал". Нажмите зелёную стрелку к правильному генерируемого сигнала, как показано:

(4)Выберите продукт типа операции, а затем нажмите кнопку operation, генерирует амплитудную модуляцию.

(5)Затем, чтобы сохранить местоположение формы сигнала на 80е месте, И затем будет отображать страницу контроля сигнала в сохранении 01 Вне позиции.
