Цифровой DDS двухканальный генератор сигналов произвольных волновых частот 25 МГц

Цифровой DDS двухканальный генератор сигналов произвольных волновых частот 25 МГц

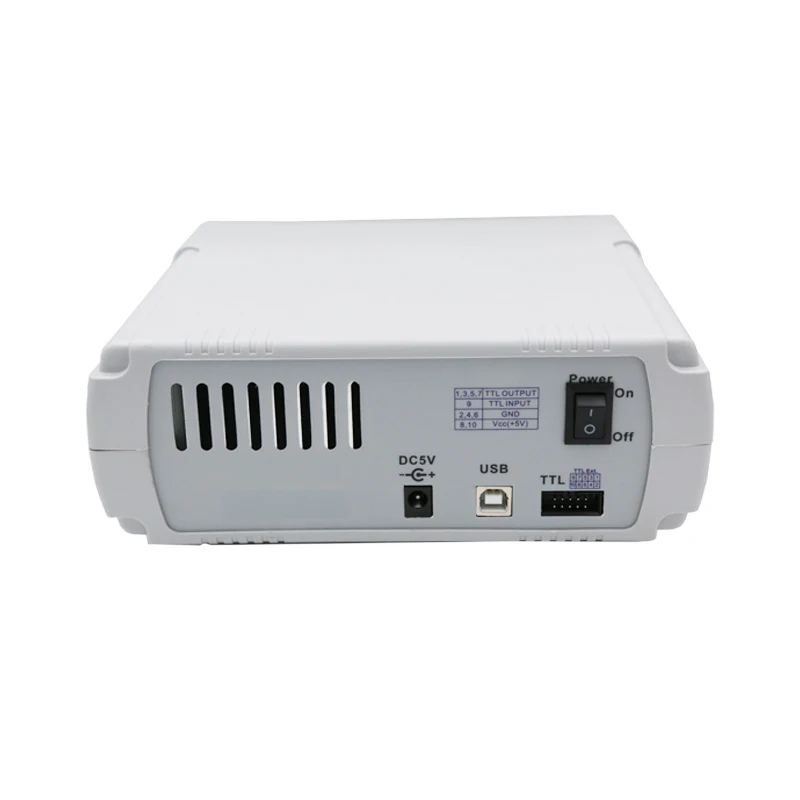

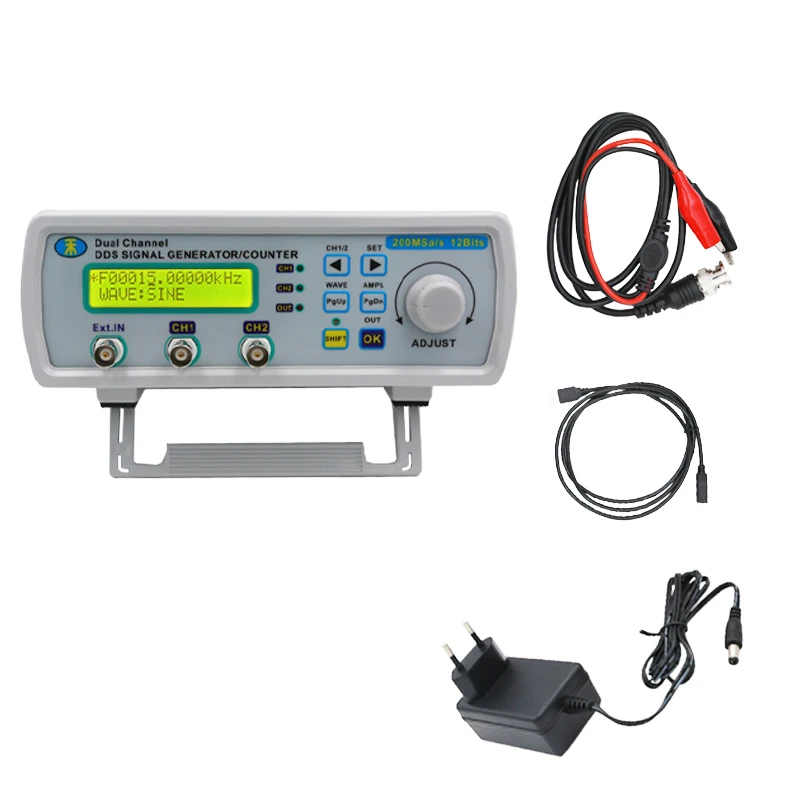

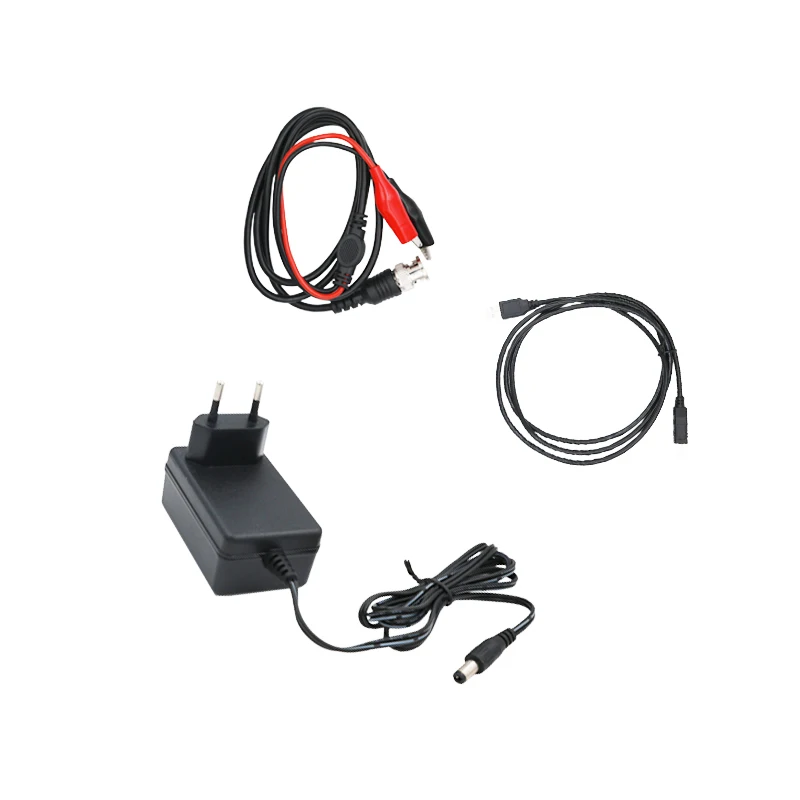

Примечание: Если вы не оставляете сообщение, мы отправляем вилку европейского стандарта

Генератор функциональных сигналов из этой серии-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных микросхем FPGA, высокоскоростной микропроцессор MCU и с высокоточным осциллятором в качестве основы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимые двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синусоидального/треугольного/квадратного/пилообразного/импульсной волны, белого шума и т. Д. Данный инструмент имеет большие преимущества в генерации сигналов, сканировании сигналов, измерительных параметров и т. д. Это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.

Особенности:

Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходных сигналов.

CH1 и CH2 полностью симметричные два канала, каждый канал может быть независимо установлен параметры.

Поддерживает пользовательскую форму волны, каждый произвольный сигнал, глубина памяти 2048*12 бит, частота дискретизации 200MSa/s.

С импульсным функция выхода,Допустите, что устройство будет иметь любой выход, 1 ~ 1048575 произвольных импульсов.

Функции измерения: 60 МГц, измеритель частоты и функция счетчика.

Амплитудный диапазон выхода сигнала-5mVpp- 20Vpp, диапазон офсетной регулировки постоянного тока-от-120% до + 120%, разрешение-1%.

Функция вывода цифрового сигнала, КМОП-выход, диапазон 0 ~ 10 в.

Генератор сигналов шириной до 12 бит, выходная форма волны более деликатная, искажение формы волны низкое.

С полными функциями ЧПУ, отображением и регулировкой параметров выходных сигналов тока, таких как амплитуда, смещение, частота, рабочий цикл и разность фаз двух сигналов.

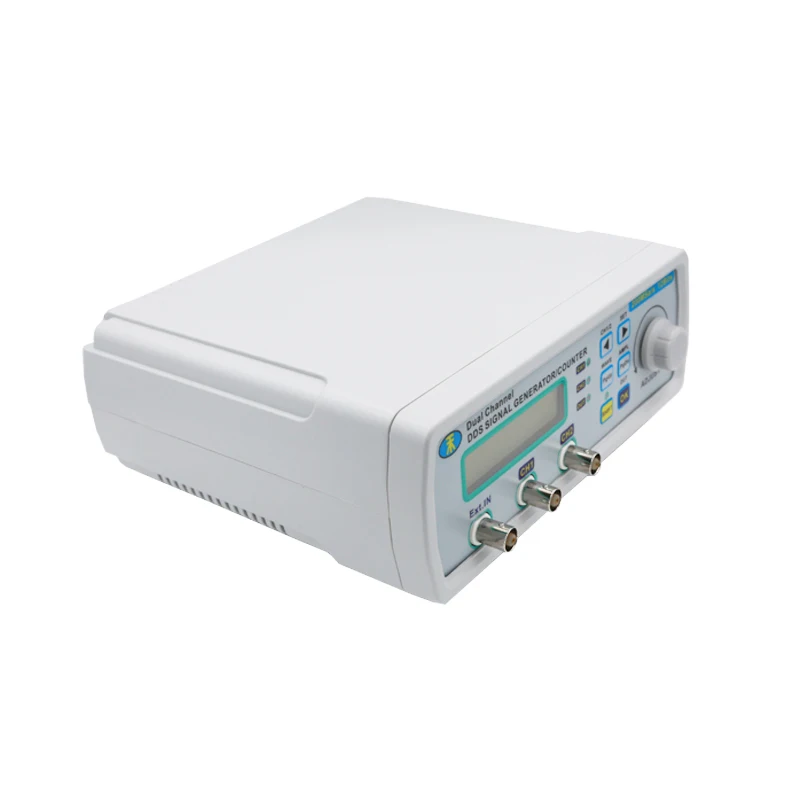

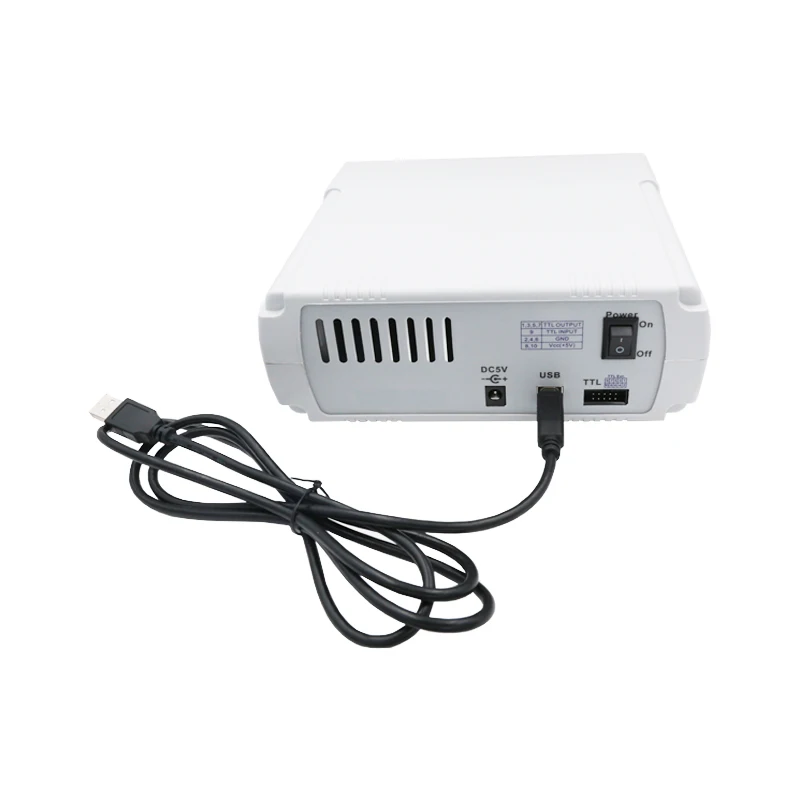

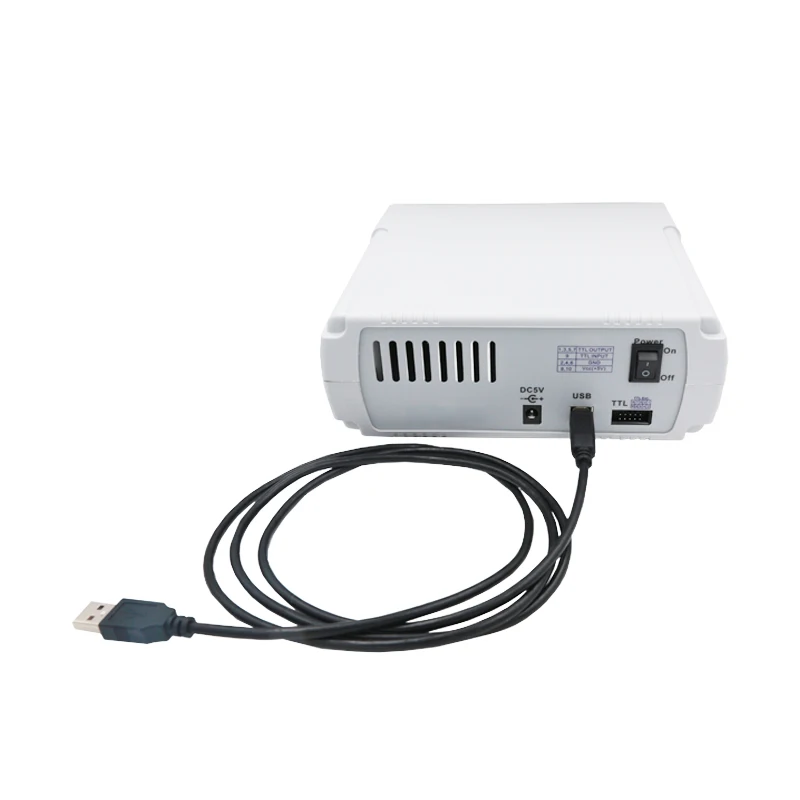

После подключения к компьютеру, пользователь может контролировать функции и параметры генератора сигналов, а также может менять и загружать произвольные формы сигналов.

Высокая частота Точность и разрешение: точность частоты до 10 ^(-6), общая диапазон частот разрешение 0,01 Гц.

Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры, функция следования, простота в использовании.

Особенности сканирования: функция линейной подметки частоты и логарифмической подметки, начальные и конечные точки сканирования могут быть установлены свободно.

Особенности хранения: можно хранить 16 групп параметров, установленных пользователем.

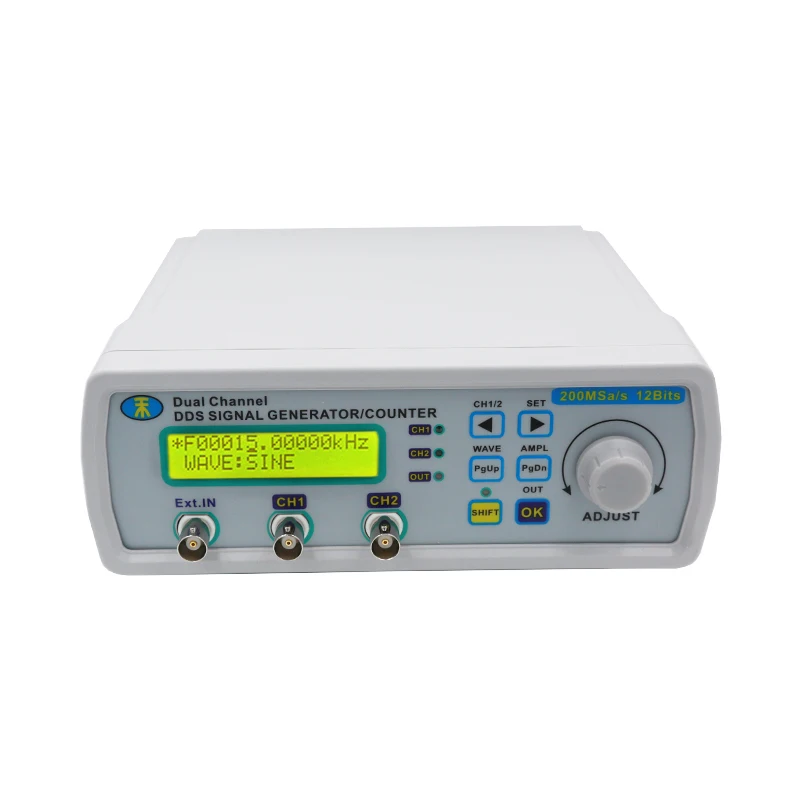

Работа: ключевое управление, LCD1602 дисплей на английском языке, Прямые цифровые параметры настройки или ручка непрерывной регулировки.

Защита от перенапряжения на входе: 5 в пост. Тока, более 5 В, напряжение не повредит устройство

Защита от короткого замыкания на выходе: Каждый выход сигнала может работать выше 60 с в случае коротких замыканий.

Варианты модели

MHS-5200A(25 МГц)

Синусоида

0 ~ 25 МГц

Прямоугольная волна

0 ~ 6 MГц

Треугольники волна

0 ~ 6 MГц

Другое сигнала

0 ~ 6 MГц

 Частотные характеристики

Минимальная частота разрешения

0,01 Гц

Частота ошибок

± 5 × 10-6

Стабильность частоты

± 1 × 10-6/5H

Выход сопротивление

50Ω ± 10%

Амплитуда характеристики

Амплитудный диапазон (от пикового до пикового)

5mVp-p ~ 20Vp-p;

Амплитуда

1mVp-p(-20dB затухания)10mVp-p(Не затухания)

Амплитуда стабильности

± 0.5% (3 часа)

Ошибка амплитуды

± 1% + 10mV(Частота 1 кГц, 15Vp-p)

Офсетная печать диапазон

-120%~+ 120%(Соотношение сигнал амплитуда с напряжение смещения)

Смещения разрешение

1%

Фазы диапазон

0~359 °

Фазы разрешение

1 °

Характеристик формы волны

Выход Типы сигналов

Синусоидальный, квадратный, импульсный, треугольный, пандус, цифровой сигнал TTL / CMOS, волновой сигнал, шум, полуволновой сигнал, полноволновой сигнал, сигнал Формы Розы указателя, несколько звуковых сигналов, импульсный Синклер, Различные настраиваемые произвольные волновые сигналы формы, импульсные сигналы Lorentz, сигналы постоянного тока.

Выход модуляции

Частота сканирования, амплитуда сканирования, рабочий цикл сканирования, взрыв

Длина волны

2048 точек

Частота дискретизации

200MSa/s

Амплитуды сигнала разрешение

12 бит

Синусоида

Гармонических контактной сети

40dBc(<1 МГц) ,35dBc(1 МГц ~ 25 МГц)

Искажение

<0.8%(20 Гц ~ 20 кГц)

Прямоугольная волна

Поднимите вдоль времени

≤ 20ns

Выброс

≤ 5%

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

TTL сигнала

Выход уровня

> 3Vpp

Веер-выход

> 20TTL нагрузки

Поднимите вдоль времени

≤ 20ns

Сигнал CMOS

Низкая

<0,3 V

Высокая

1 В ~ 10 в

Поднимите вдоль времени

≤ 20ns

Зуба

Рабочий цикл> 50%

L зуба

Рабочий цикл <50%

Пилообразный вниз

Произвольной формы

Количество

16 Группа

Глубина памяти/группа

1KB/16 Группа

Сканирования

Режим сканирования

Частота сканирования, амплитуда сканирования, сканирование рабочий цикл

Время сканирования

1S~999S

Диапазон сканирования

Это зависит от значения, хранящегося в положении CH1 M1 и CH2

Память

Количество места для хранения

16

Место хранения

M0 ~ M15

Измерения внешнего входного сигнала

Частотный диапазон

Ворота времени = 10S 0,1 Гц-60 МГц

Время работы затвора = 1 сек, 1 Гц-60 МГц

Ворота времени = 0,1 S 10 Гц-60 МГц

Ворота времени = 0,01 S 100 Гц-60 МГц

Минимальное входное напряжение

0.5Vp-p

Максимально Допустимое входное напряжение

20Vp-p

Диапазон измерений

0 ~ 4294967295

Подсчет

Вручную

Измерение ширины положительного и отрицательного импульса

Разрешение 10ns, максимальная измерительная мощность 10s

Периодические измерения

Разрешение 20ns, максимальная измерительная мощность 20s

Рабочий цикл измерения

Разрешение 0.1%, диапазон измерений от 0.1% до 99.9%

Выбор источника

1. Вход Ext.IN (аналоговый), вход 2.TTL_ IN (цифровой сигнал)

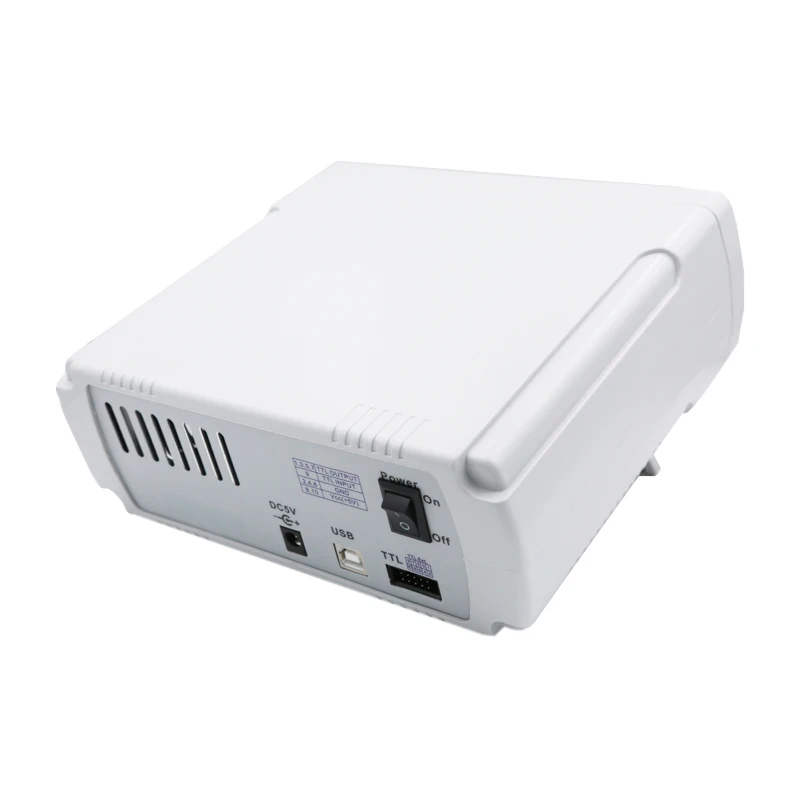

Связь Особенности

Интерфейс

Используется USB для последовательного интерфейса

Связь скорости

57600bps

Протокол

С помощью команды Откройте протокол

Другое

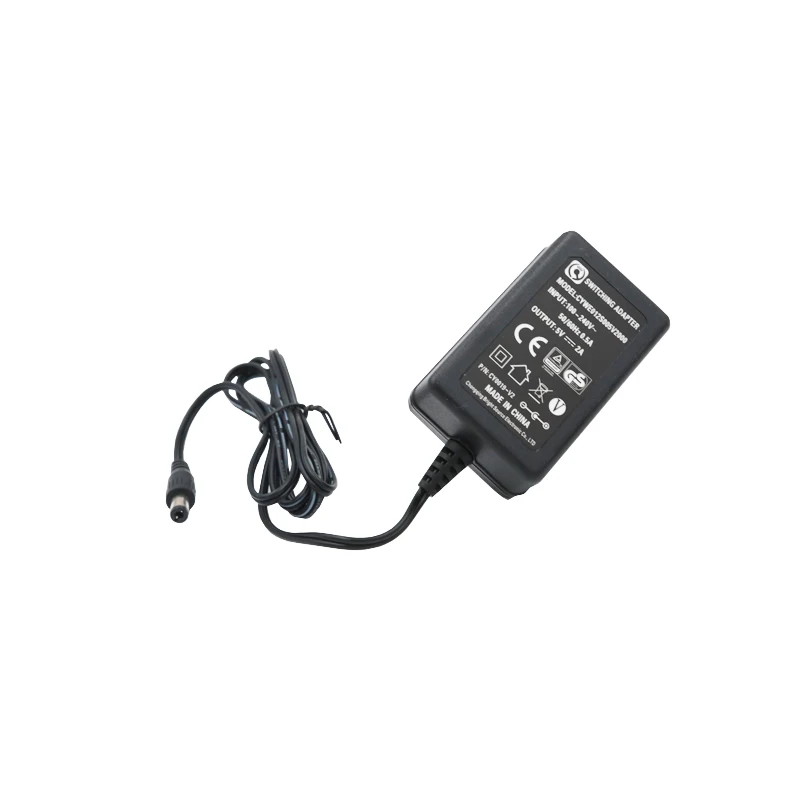

Мощность питания

DC5V ± 0,5 V

Размеры

19,5*17,5*7 см/7,67*6,9 * 2.75in

Вес

542 г/19,12 унций

Посылка Размеры

25*21*9,5 см/9,84*8,27 * 3.74in (L * W * H)

Посылка Вес

950 г/33,23 унций
