US $6,38/Цена Лучшая цена 1 шт./компл. DMX контроллер WS2811 DC5V 12v Светодиодный модуль DMX Pixel ленточный светильник SPI конвертер RGB dmx512 контроллер декодер

Инструкции по эксплуатации декодера DMX512

1. Характеристика

Это декодер DMX512, специально разработанный для WS2811 Светодиодный драйвер постоянного тока IC.

Простота в эксплуатации и подключении;

Поддержка ввода сигнала DMX512 непосредственно и выполнения внутренних узоров;

Поддержка различных устройств управления DMX512;

Входное напряжение 5 В;

С 45 видами узоров;

При запуске внутренних узоров каждый декодер может контролировать 2048 пикселей;

Поддержка одного и нескольких синхронных режимов.

Поддержка DMX512 канала селектора. (продукт нашей компании)

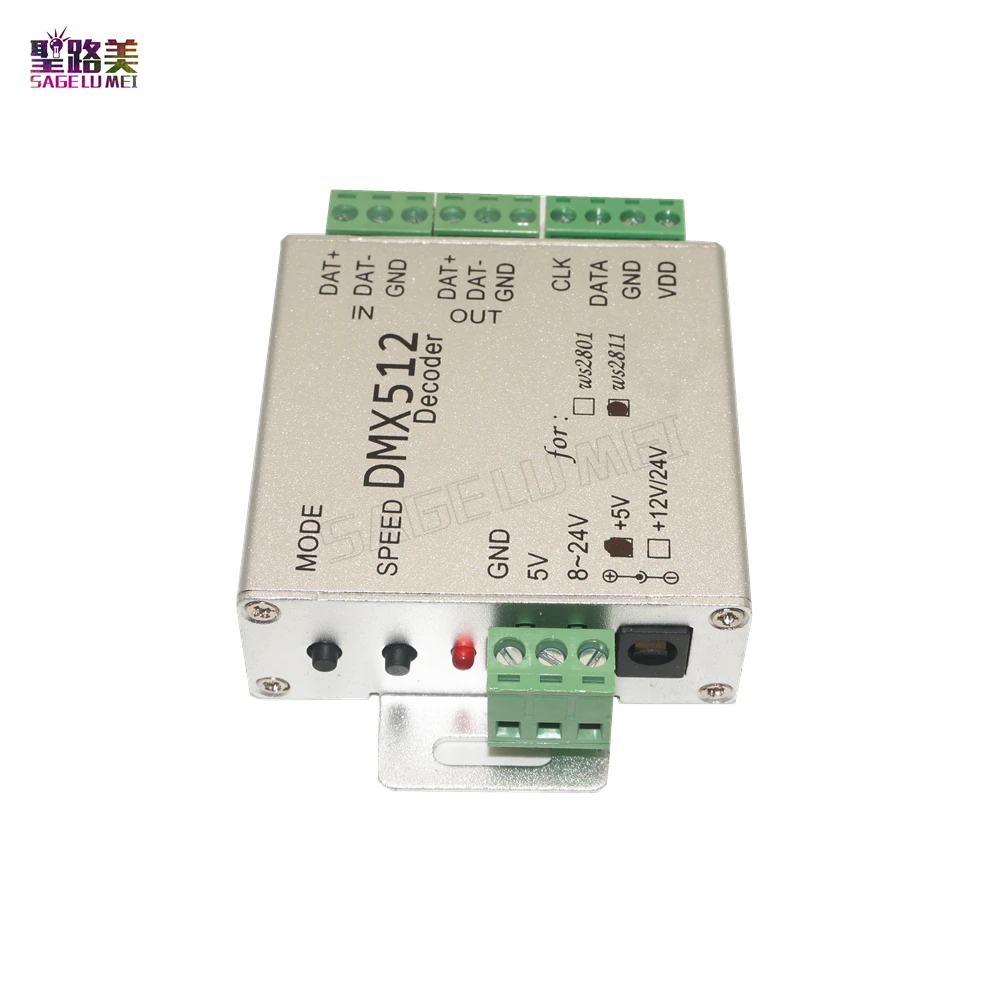

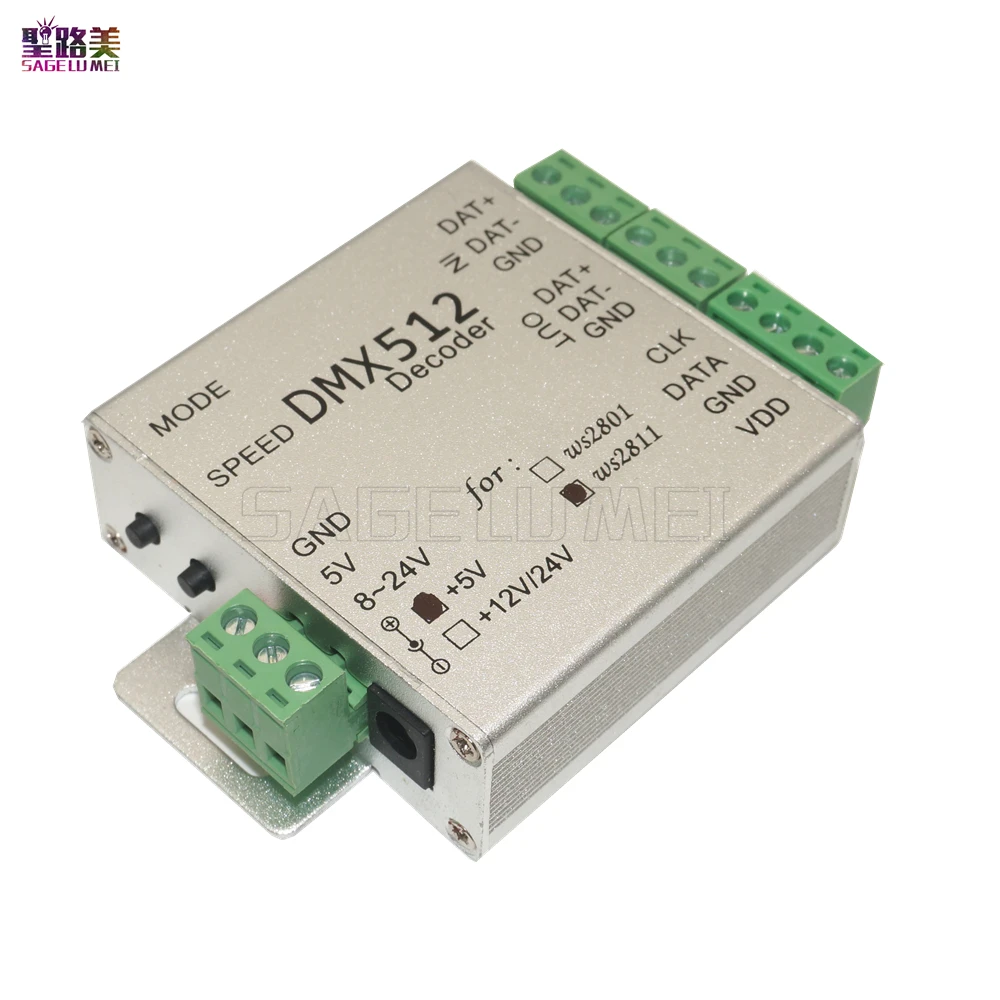

2. Внешний вид декодера

3. Функции каждого порта:

Справа

Боковая сторона



В

DAT +

DAT-

GND

Входной сигнал DMX512 + полюс

Входной сигнальный столб DMX512

Сигнал заземления

Из

DAT +

DAT-

GND

+ Полюс сигнального каскада DMX512 к следующему декодеру

-Полюс сигнального каскада DMX512 к следующему декодеру

Сигнал заземления

CLK

WS2801 выходной сигнал часов

Данные

WS2811 и WS2801 выходной сигнал

GND

Мощность заземления

VDD

Положительный источник питания? Как выбранное входное напряжение на левой стороне?

Слева

Боковая сторона

Режим

Переключение режимов

Скорость

Переключение скорости

GND

Мощность заземления

5 В

Положительный источник питания, 5 В

8 ~ 24 В

Положительный источник питания, 8 ~ 24 В

+ 5 В

При нажатии означает напряжение источника питания: 5 В

+ 12v/24V

При нажатии означает напряжение источника питания: 8 ~ 24 В

Примечание: напряжение источника питания декодера является необязательным (может быть изменено внутри, метод будет упомянут позже),

Пожалуйста, убедитесь, что выбрано напряжение источника питания, затем включите декодер.

4. Конкретные параметры

Рабочее напряжение: 5 В

Потребляемая мощность: менее 1 Вт



5. Инструкции по эксплуатации

Этот декодер может работать двумя способами: Ввод сигнала DMX512 или просто Запуск внутренних узоров.

   Удерживайте нажатие кнопки MODE во время питания декодера каждый раз, он может быть установлен, чтобы быть DMX512-SIGNAL-ONLY режиме или нет.

Когда в режиме DMX512-SIGNAL-ONLY? Постоянно обнаруживает сигнал DMX512 и не запускает внутренние узоры.

    Работает без сигнала DMX512, сначала отсоедините сигнал DMX512, а затем включите декодер, декодер

Будет работать с внутренними узорами.

Нажмите клавишу MODE, чтобы выбрать узоры от узора 1 до узора 45, и он будет циклически запускать выбранный Вами шаблон.

При пробежке на модели 45, при нажатии кнопки «MODE» он будет переходить на шаблон 1;

Нажмите на кнопку скорости, чтобы переключить скорость бега. Есть 5 уровней скорости можно выбрать, это будет

Медленнее каждый раз нажатиеКлючевая скорость. При беге на самом медленном уровне, он будет прыгать назад к самому быстрому

УровеньПри нажатии скорости.

В то время как декодер работает в любом узоре и скорости, одновременно нажимая на режим клавиш и скорость,

Декодер будет перейти кШаблон 0;(шаблон 0-это шаблон, который циклически запускается с определенной скоростью)

Использование декодеров в каскаде? При использовании декодеров в каскаде? Сигнал DMX512 будет декодирован в каждом

Декодер одновременно,И отображает то же содержимое.



6. Выберите источник питания и 2801 или 2811 для контроля

При использовании этого декодера пользователи могут выбрать источник питания 5 В или 8 ~ 24 В для удовлетворения своих требований. Пользователи могут

Также выберите WS2801 или WS2811Контролируется. Методы показаны как на рисунке 2 ниже.



7. Использование DMX512 селектора каналов





Этот декодер может быть установлен в форме, какой канал DMX512 для декодирования с помощью DMX512 селектора каналов. Скажите вам

Написать канал 6 наДекодер, тогда декодер будет игнорировать канал 0 ~ 6? И просто декодировать из канала 7.

Операция будет подробно описана наИнструкция по эксплуатации DMX512 channel.



Подключение:
