Применение

Миниатюрный выключатель JB серии DC предназначен для защиты кабелей, которые расположены между каждой строкой фотоэлектрических модулей и фотогальваническим инвертором от перегрузок и коротких замыканий (см. диаграмму приложения). В сочетании с переключателем, JB будет установлен в корпусе для защиты PV в конце каждой струны фотоэлектрических модулей. Он может быть заблокирован (запирающим устройством) в выключенном положении в качестве меры безопасности для удаления PV инвертора. Так как ток неисправности может течь в обратном направлении до рабочего тока, JB может обнаруживать и защитить от любого двунаправленного тока.

Для обеспечения безопасности установки, необходимо в зависимости от различных типов применения комбинировать JB с:

-Остаточное текущее устройство на конце переменного тока;

-Детектор прохода неисправностей (устройство наблюдения изоляции) на конце постоянного тока;

-Земельный защитный автомат-выключатель на конце постоянного тока.

Во всех случаях для устранения неисправности потребуется быстрое действие на месте (защита не обеспечивается в случае двойной неисправности).

JB не чувствителен к полярности: (+) и (-) провода могут перевернуты без риска.

JB поставляется с тремя Интер-столб барьер для того, чтобы обеспечить повышенную изоляции расстояние между двумя соседними разъемами.

Технические данные

-Номер полюса: 1 P, 2 P, 3 P, 4 P

-Номинальное напряжение: 1 P 250 V DC 2 P 500 V DC 3 P 750 V DC 4 P 1000 V DC

-Номинальный ток: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A

-Кривая Отключения: K, C, D

-Максимальная возможность короткого замыкания: 10kA

-Номинальная частота: 50/60 Гц

-Номинальное импульсное выдерживающее напряжение: 6,2 кв

-Электромеханическая выносливость: 6000 раз

-Соединительный разъем

-Винтовые клеммы

-Клемма с зажимом

-Емкость соединения: Жесткий проводник до 25 мм2

-Крутящий момент крепления: 2,0 нм

Установка:

-35 мм симметричная din-рейка

-Панель крепления

Позиция свяжитесь с индикацией

-Наличие зеленой полосы гарантирует физическое открытие контактов и позволяет выполнять операции на низовом контуре в полной безопасности

-Увеличенный срок службы продукции благодаря быстрому закрытию независимо от скорости включения переключателя

-Предпроводной продукт: вход/выход с одной стороны.

-Класс защиты: IP40

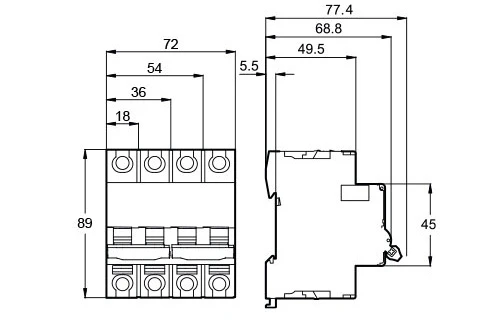

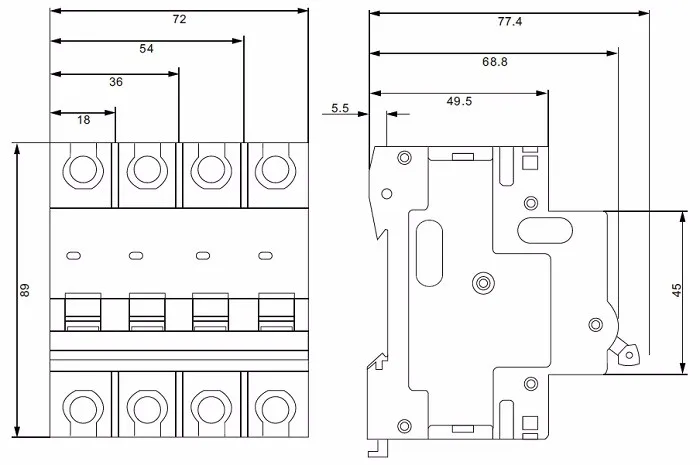

Общая и Установка размеры

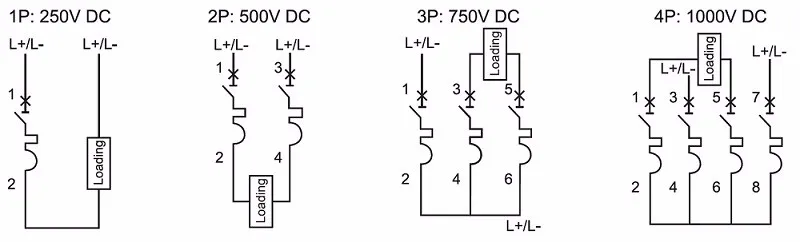

Схема подключения
