Перекрестный вращающийся светодиодный точечный матричный экран дисплей

Перекрестный вращающийся светодиодный точечный матричный экран дисплей

Этот набор установлен, сложность относительно велика, пожалуйста, не поймите MCU и практическая способность не является сильной покупкой с осторожностью, например, из-за собственных технических проблем клиента при установке не удалось, щедрый магазин не несет ответственности!

Текст, который вы видите на картинке,-это двигатель, используемый для вождения, светодиодный, чтобы вращаться, светодиодный контроллер MCU горит и тушится, чтобы образовывать слова. Эти слова выглядят так, как взвешенные в воздухе текста, вверх и вниз, дарят человеку прекрасные воспоминания и удовольствие. И для электронных энтузиастов, успех собственного производства таких работ, чтобы принести вам радость джейн набор не может описать.

Во всем процессе сборки может быть не только знаком с механической структурой сборки, знакомы с сваркой соединительных компонентов,Но по-прежнемуТребует от производителя очень квалифицированный уровень технологии, но и понимание микроконтроллера! Не знаю, что компьютер не понимает MCU друзей, пожалуйста, покупайте внимательно! Сложность очень высокая, успех не имеет ничего общего со станцией, новички могут попробовать руки, но делать успешные абсолютно не могут иметь никаких жалоб! Пожалуйста, не готовьтесь к успеху заранее. Если есть клиенты, которые чувствуют, что эта посылка веселая и свежая, и они боятся установить плохо, вы можете купить готовую

Ниже приведена схема схемы, схема очень проста, 32 микроконтроллера IO порт управления 16 красный светодиодный и 16 зеленый светодиодный; Инфракрасная передающая трубка, инфракрасная приемная трубка, пластина на инфракрасной приемной трубке вращается по кругу будет проводить a, дайте микроконтроллеру знать воспроизведение персонажа или изображения с которого; Беспроводной источник питания через катушку для питания материнской платы, эквивалентный принципу работы трансформатора:

Каковы 3 способа поставки высокоскоростного источника питания к основной плате?
1, используя метод беспроводной передачи на карте, без контактов, длительный срок службы;
2, с помощью метода щетки двигателя прост и эффективен; Обратите внимание: этот срок службы очень короткий, если необходимо, пожалуйста, сами на печатной плате и сварите слой износостойкого проводящего слоя, если кисть контактирует и достаточно гладкая, и контактное давление большое, через несколько часов можно носить медную кожу печатной платы. (Даже если это не нужно беспокоиться о ношении, мы являемся экспертом по сварке, сварке на пластыре на линии. Станция в настоящее время на заводе по изготовлению оборудования специально заказанные материалы, импортированные компьютером из углеродистой стали и пружинной стали, тест, очень ноская!)
3. Непосредственно с аккумулятором к источнику питания материнской платы, аккумулятор устанавливается на материнскую плату с вращением основной платы, высокой стоимостью, коротким сроком службы, что влияет на скорость.

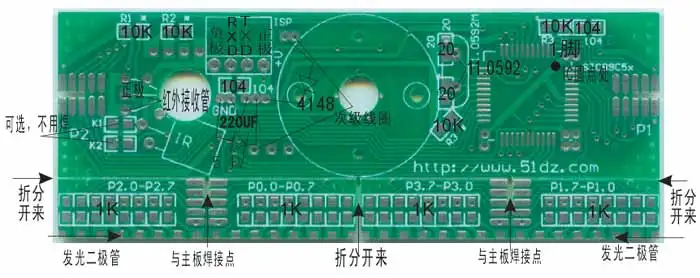

Схема установки монтажной платы:

Сварочные элементы платы, как показано ниже:

Основа не слишком хороша, друзья, пожалуйста, будьте внимательнее, ступни SMD больше, это ваша учебная практика и не бойтесь слишком туго, контроль на 1 ногу выше должен быть справа.

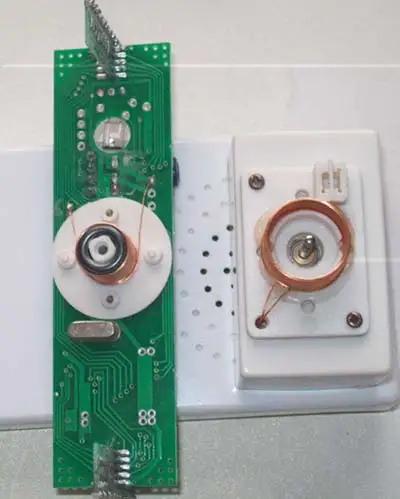

Установка катушки, как показано ниже: в процессе сборки мы должны быть знакомы с механической структурой сборки, эти отверстия, станция не поможет вам повернуть отверстие, а также дать вам возможность упражнений, что нужно для опыта.

Двигатель расположен в коробке, на большой высоте.

База питается от PCB версии модуля беспроводной передачи, универсальная плагин пластина отправляется клиенту, клиент должен использовать универсальное производство доски и в инструкциях, выданных клиенту, Нет основы для того, чтобы друзья также могли непосредственно использовать печатную плату версии модуля беспроводной передачи питания, в то же время также может сэкономить время.

Модуль беспроводной передачи:

Выполните следующее (основной пол используется в качестве универсального модуля беспроводного питания):

Еще раз напоминаем вам: сложность довольно высокая, успех не имеет ничего общего со станцией, новички могут попробовать практичные, но делать успешные абсолютно не могут иметь никаких жалоб! Пожалуйста, не готовьтесь к успеху заранее.

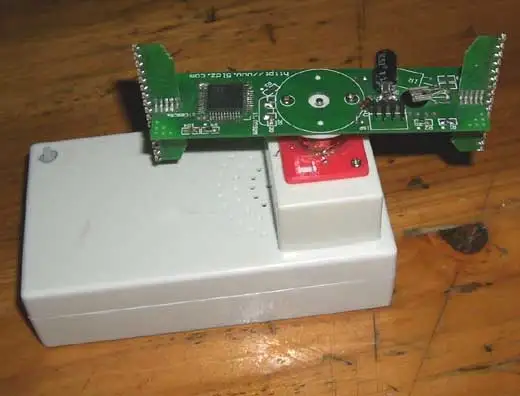

Установка завершена следующим образом (ниже источник питания 9V mile аккумулятор установлен в нижней части коробки, так что поверхность кажется немного или нет питания, фактическое потребление батареи является довольно быстрым, полная мощность около 2 часов без электричества, поэтому мы рекомендуем использовать регулируемый источник питания, 6-9 в влево и вправо)

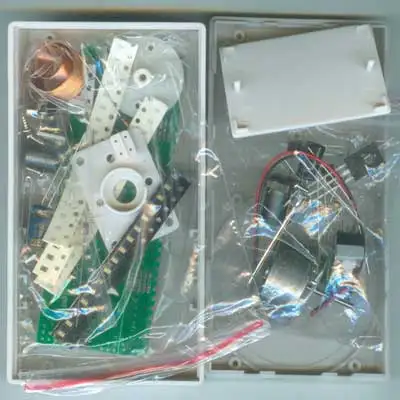

Основные компоненты, предоставленные на сайте: (этот комплект имеет магнитные объекты, не может идти по воздуху экспресс! Приносим свои извинения!
1, 0,8 ультратонкое оптическое стекло светильник и небольшой объем разворота в схема: доска с компьютерным управлением сверление, фрезерование, высокая температура, процесс распылителя, отличные сварки, используется для делится на состоит из трех частей, сварка поперечной строчкой, каждый без деталей, соответственно, сварены. В дополнение к плате можно использовать для беспроводной передачи, вы также можете использовать щетку для питания, плата была разработана с помощью кисти на трассе! (Если источник питания не требуется для использования беспроводного источника питания, Станция также специализируется на массовом изготовлении стальных рельсов и эластичных кистей, после пробного испытания, эффект очень хороший, если вам нужно купить!

2, 3-6 в источник питания длинноосевого двигателя: специальный изготовленный на заказ двигатель с длинной осью, двигатель должен управлять печатной платой для вращения, так что плата светодиодный светильник-излучающий диод для кругового движения. Для уменьшения скорости двигателя, падение напряжения диода используется для питания для электродвигателя. Принцип вращения двигателя, не слишком быстрый, просто достаточно хороший, чтобы произвести стабильный характер на линии! Медленная скорость больше безопасности и не отвечает плохим устройствам или корпусам или объектам, конечно, если меры безопасности пользователя могут повысить скорость напряжения. Это шоу может быть сделано без мерцания!

3, красный, зеленый 0805 SMD супер яркий светящийся диод с 18 крысами в каждом: на самом деле каждый цвет нужен только 16, чтобы предотвратить ожоги, слишком маленький, долгое время, высокая температура будет гореть, поэтому станция с a! Всего 33. В чехол много горячих сломанных, как делать? Может быть полностью заменен на встроенный светильник небольшого размера, можно выбрать 2*3 мм, также можно выбрать общий 3 мм круглый s светильник немного потертый.

4. Посылка 44 pin STC89C (LE) 51 основной чип управления: это требует, что мы будем одним чипом, потому что нам также нужно написать свои собственные программы и содержимое дисплея. Купил эту станцию STC yuan 98/198/298 development board friends, will power, ground, P3.0, P3.1 с четырьмя проводами один для подключения, может дать чип для записи программы. (Примечание: эта станция не является обязательной для обучения одного чипа, не думайте, что купить продукт будет обязательно научить вас одному чипу, очень просто, пожалуйста, изучите! Мы хотим, чтобы обучение было возможно, но, пожалуйста, оплатите обучение, даже простые обучающие сборы, мы презираем тех, кто не имеет мозгов делать это самостоятельно, что независимо от размера запроса, пожалуйста, простите! Почему вы должны быть такими бессердечными? Поскольку информация, предоставленная станцией, посылка, даже если количество мест меньше и меньше, их собственные усилия должны быть в состоянии решить проблему, скажем, мы не останавливаемся, чтобы помочь подавляющему большинству пользователей решить относительно сложную проблему! Слишком просто, чтобы не думать о проблеме (чтение поймет, интернет поймет) у нас нет времени на чип в ответ.

5. Поворотный разъем: это вал двигателя и специальные резиновые детали материнской платы, в противном случае, линия не может быть, чтобы двигатель приводил вращение и, наконец, сделать даже после baiance коррекции для обеспечения вибрации двигателя в вращении не является сильным, а именно для экономии энергии, И продлевает срок службы. Так называемая коррекция баланса заключается в том, чтобы сделать монтажную плату на качестве оси двигателя центром равномерного распределения, чтобы обеспечить плавное вращение. Поскольку клеящиеся кусочки должны открывать пластиковые шомбург и нужны машины и искусственные для производства, вместе с ограниченным количеством производства, мы для этого компонента вложили 8000 юаней, поэтому оптовые скидки на покупку. (При условии, что с магнитным кольцом, во-первых, с ножом для резки бумаги будет гель колонка обрезает толщина 0,1 мм, И волосы, пусть кольцо можно установить, а не рассыпать; Установка вторичной катушки, в кольце на один-два слоя бумаги, пусть вторичная катушка может быть настроена, а не распущена.

6. SMD резистор, инфракрасная передающая трубка, инфракрасная приемная трубка, шпильки, диоды, резисторы, конденсаторы и другие аксессуары: мы видим из таблицы компонентов. Наш красный на приемной трубке использует высокочувствительный тип приемной трубки. Печатная плата * номер, который может быть большим или маленьким, необходимость в практическом применении в соответствии с различным эффектом, чтобы решить, и k1k2 какое-то положение, то есть, не схематическое положение, не нужно устанавливать, но для продвинутых пользователей используется функция распространения (например, набор короткого замыкания в другой режим отображения; Например, время отображения, например, увеличение функции дистанционного управления и так далее, оставляя свои собственные функции расширения, не спрашивайте нас, то есть мы не предоставляем функцию, которую должен создать пользователь!).

7. Поддержка корпуса: двигатель должен иметь фиксированное место, чтобы позволить монтажной плате вращаться. Из-за повторного открытия более крупной новой формы цена, скорее всего, превышает 20000 юаней, говорят, что станция не может создать хороший внешний вид, для забавных экспериментов, или готовая коробка обладает определенной механической прочностью для изготовления адаптированной коробки. Из-за изменения, пожалуйста, позаботьтесь о себе и обработке, не повредите руку, если обработка плохо сломана, тогда, пожалуйста, найдите аналогичный кронштейн для замены. Одним словом, мы в соответствии с принципом работы продукта, чтобы играть, запросы на электродвигатель и катушку можно зафиксировать, запуск трубки может быть зафиксирован, выше и вращение, эти механические проблемы мы делаем сами.

8. Часть беспроводной передачи части цепи передачи компонентов: если у вас нет беспроводной передачи, вышеуказанное может быть завершено. Производство простой беспроводной передачи без контакта долго, но эффективность низкая, стоимость высокая, это следует понимать. Комплект поставки состоит из дискретных компонентов и в сборе готового продукта будет использоваться модуль беспроводной передачи, это различие между примечаниями), включая часть передачи беспроводной мощности ферритового сердечника: это специально сделанный на заказ ферритовый сердечник, внутреннее отверстие просто соединитель направляющей ловушки, Вне ядра вокруг индукционной катушки тока, для реализации беспроводного источника питания, с другой и b772 триод питания и радиатор, и другие электронные компоненты, эти компоненты нуждаются в сварке (i.e. Основание не является печатной платой).На основании параметров компонентов беспроводного источника питания и значений компонентов может быть гибким, станция обеспечивает оптимальное значение, но не может гарантировать лучшие параметры, чтобы определить ваши собственные лучшие параметры тестирования: R1, r3 значение между 100-1K (общее сопротивление 220-560 R2 значение между 5K-500K), (общее сопротивление 10-100K, C3) значение 200PF-203PF (общее 471-472) между Q1 и Q2, потому что состав дополняет положительные отзывы осциллятора легко колебаться, но используется в беспроводной передаче, частота колебаний различных катушек оказывает различное влияние на эффективность передачи, Потому что некоторые параметры нужно проверить и в конечном итоге определить диапазон поставки является экспериментальной беспроводной передачи, но для достижения максимальной эффективности и необходимости изменить фактический тест!

Ниже приведен код для создания шестигранного файла

Эта функция программного обеспечения:
1, может быть изменен на китайский, английский, японский, Han Wen, Erwin, prose, Black Ghost, вы можете редактировать различные изображения.
2, может генерировать языковый код C, код сборки, код языка сборки может быть сохранен, может быть открыт, может быть преобразован в C.
3. Автоматический поиск серийного номера компьютера может быть использован для облегчения выбора пользователем последовательного порта, насколько это возможно, чтобы избежать настройки.
4. Может имитировать различные характеристики размеров светодиодный решетки, задний фон обмена, вы можете непрерывно менять.
5. Программное обеспечение для пользователей сайта на всю жизнь бесплатно, код генерируется публикой, чтобы облегчить воспроизведение энтузиастов, разработку их собственных продуктов.

Конкретный метод загрузки, пожалуйста, обратитесь в службу поддержки клиентов, чтобы отправить нам производственную спецификацию! Если вы хотите скачать, нам лучше купить линию данных и хранить части линии данных (6 юаней), продавать линии данных (10 юаней), если есть необходимость связаться со службой поддержки клиентов! Но у нас есть компонент в руках устройства также может быть сделан, теперь предоставляет схему линии данных:

Это эффект вращения, использование технологии беспроводной передачи, мощность беспроводного подключения к вращению светодиодный-платы, что позволяет отображать светодиодный дисплей. Так называемая технология беспроводной передачи, нет точки электропитания, использование принципа электромагнитного преобразования, первый ток в магнитное поле, И затем магнитное поле в ток к цепи!

Наконец, я желаю вам всего успеха! Желаю вам всего наилучшего! (Если вы делаете хорошую работу, чтобы показать рекламу, вы можете оценить; Если вы этого не сделаете, то это станет группой мусора, пожалуйста, тщательно подумайте перед покупкой! Ниже приведен пример исходного кода для этой посылка:

Орг 00h
Jmp cfg
Орг 03h
Clr 00h
Reti
Cfg: ;setb ea
; Прпб ex0
; Прпб it0
Mov dptr,# tab
MM00: CLR 00H
Мм: mov a,r2
Movc a,@ a + dptr
Cpl a
Вызова hbit

Наконец, обратите внимание, что блок питания низкого сиденья не имеет печатной платы, как установить:

Для набора нет платы PCB, 1 для обнаружения большого теплоотвода фиксируется, фиксируется b772; (2) первая сварка на коленях приблизилась к уровню триода и резистора, попробуйте скрутить вместе имеет преимущества небольшого объема, а затем взять сварку в b772; 3) первые отзывы конденсатор элемент готов, Затем возьмите сварку в b772, если штифт длиннее, может быть в изоляционной трубке. Наконец, мощность сварки и катушка могут быть. Для сборки готовой продукции, чтобы сэкономить время, улучшить ударопрочность и надежность, мы будем использовать модуль беспроводной передачи станции, это, пожалуйста, поймите. Они не могут установить беспроводную передачу пользователя, также можно купить модуль управления беспроводной передачей станции.

Многие пользователи реагируют без шагов подробные инструкции по установке, схема установки: многие друзья, по оценке, будут сделаны на фабрике электроники, производственная линия-инструкции по эксплуатации, каждая станция имеет рабочие инструкции, даже если бой-это винт, нарисуйте подробные чертежи сборки, скажите, что надеть, Как, при большом крутящем моменте и положении направления винта следует бояться всего. На этом сайте нет таких инструкций по установке, мы можем только сослаться на цепь станции и опубликовали фотографии, были опубликованы инструкции к сборочной продукции, пожалуйста, поймите неудобства! Это не является гарантией того, что в данном разделе описаны причины успеха сборки пользователя. Если у нас есть такое заявление, мы гарантируем, что вы на 100% успешны!
