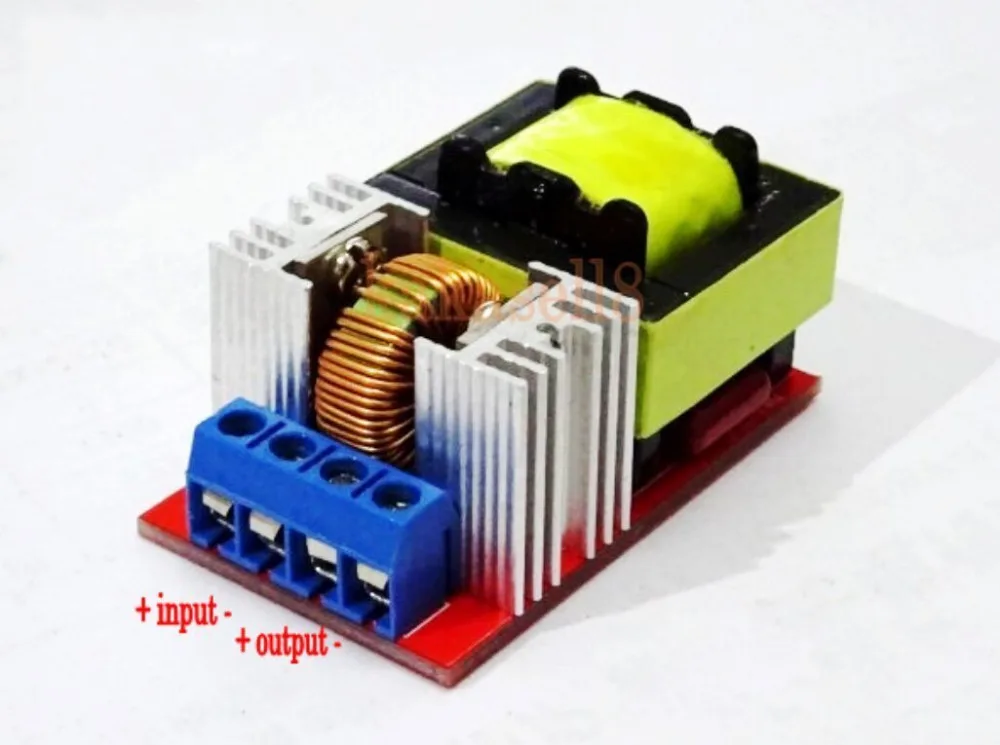

DC 7 4 В 16 8 в до 75 660 усилитель аккумулятора ZVS контроллер зарядного устройства

Описание продукта:
Новые модули могут увеличить выход за 10 минут не будет поврежден, PCB красный. Идеально совместимая батарея avionics и другие батареи.

Профиль: двухсторонняя проводка PCB, вся медная плата, высокая термоэффективность и быстрая.

Конденсатор с алюминиевой крышкой, испытание на зарядку;
V.youku.com/v_show/id_XOTM0ODA5NDUy.

Питание для трех обычных серий 18650, полное сопротивление аккумуляторной батареи 226 миллиом. Немощный аккумулятор.

2000 мкФ винтовой штифт конденсатор контроль заряда видео секундомер вы можете видеть,

0,5 секунд до 200 Вольт, 1,5 секунд до 300 вольт, 3,2 секунд до 400 вольт.

Многократная зарядка и разрядка в течение одной минуты группы конденсаторов в 10 раз, Повышающий Модуль нагревается, не превышает 50 градусов.

Мощность испытаний:

11,1 Вольт 200 Вт светильник лампочка горит тестовый модуль, источника питания с литиевая батарея 18650 серии 2 и 4, общее внутреннее сопротивление аккумуляторной батареи 177 миллиом, холостой ход напряжение 16,4 вольт.

4 струны, используемые здесь для того, чтобы компенсировать падение при высоком токе, владелец здесь не имеет низкого внутреннего сопротивления батареи.

Когда лампа горит, входное напряжение 12,35 вольт, ток около 23 безопасности, 284 Вт входной мощности, выходное напряжение лампы 252 вольт.

Описание лампа мощностью 200 Вт перегружена.

Тесты плюс два 1000 мкФ конденсатор с алюминиевой крышкой, в серии как буфер, потому что нить сопротивление при комнатной температуре очень низкая, не легким освещением.

Этот тест используется только для иллюстрации полного модуля пиковой мощности 200 Вт не рекомендуется имитировать, потому что входной ток около 23 модуля безопасности лихорадка огромная, легко повреждена.

Фактическое использование не используйте литиевые батареи для питания 4 струн. При использовании аккумулятора 3S к дополнительным ограничениям для защиты модуля, чтобы предотвратить чрезмерное повреждение тока.

[Часто задаваемые вопросы]

1. Как рассчитать конденсатор хранения энергии:

E = 0,5 * C * U ^ 2

В котором C-емкость конденсатора, U-это фактическое напряжение конденсатора. Например, 450V1000UF конденсатор, когда напряжение 450 вольт,

Где хранение энергии E = 0,5*0,001*450*450 = 101.25J

2. Как оценить Время зарядки:

Известный конденсатор разрядки E и boost модуль питания P, то время зарядки T составляет около 3 * E / P
Многие спрашивают, почему это умножается на коэффициент 3 или 4, потому что модуль бустера не во всем процессе зарядки

Работает при максимальной мощности, как правило, в выходном напряжении в половину максимального номинального значения мощности, в то время как напряжение низкое около нуля

И напряжение близко к номинальному напряжению, мощность близка к нулю. Если модуль boost всегда работает при максимальной мощности, то это допуск

Легко рассчитать напряжение около нуля, ток бесконечен, когда конденсатор быстро заполняется, ток приближается к нулю, напряжение нет

Бесконечность, что, очевидно, на самом деле невозможно.

3. Почему модуль бустера тестирует выходное напряжение, номер нечетный

Для увеличения выходного напряжения измерительный модуль для выходного фильтрующего конденсатора постоянного тока для подключения, для выхода переменного тока для полного соответствия

И фильтрующий конденсатор после измерения диапазона выпрямителя моста постоянного тока, потому что выход модуля повышения имеет сильный высокочастотный компонент, непосредственно

Измерение точного значения обычно не измеряется, и легко повредить измерительные приборы. Посылка включает в себя: 1 шт. DC-DC 7,4 V-16,8 V постоянного тока до 75V-660V Батарея усилитель звс конденсатор с алюминиевой крышкой, Зарядное устройство контроллера
