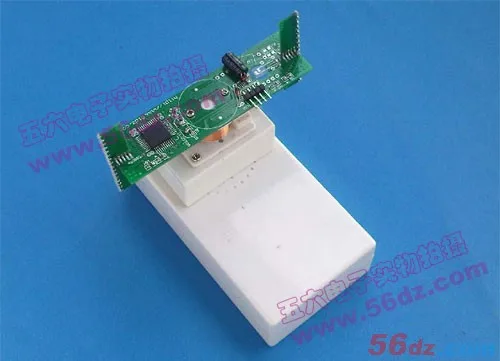

Светодиодный модуль с перекрестным вращением, с помощью микропроцессора STC89C52, светодиодный дисплей с частью подсветки 0805! С высокопроизводительным двигателем, скорость достаточно высокая, чтобы обеспечить стабильную работу. Режим беспроводного электропитания используется для подачи питания на вращающуюся деталь, и вращение бесшумное, а срок службы-долгий! Подарки или реклама могут быть! Эта посылка-это 0805 посылка, это хороший стартовый набор для начинающих! Поддержка детальных инструкций по производству и инструкций для вашего производства, чтобы сделать эскорт!

!

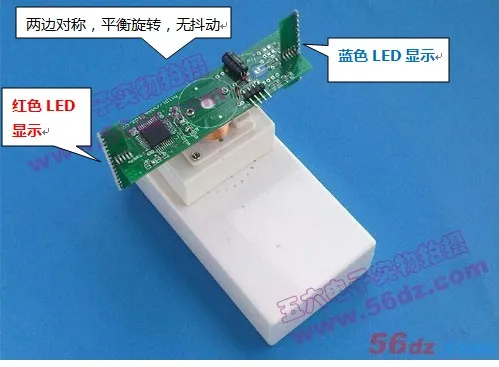

Синий, красный светодиодный двойной хайлайтер, поверните его лучше, чтобы увидеть!

Изготовлен из белого электронный производства многофункциональная коробка установка, 5V подключении источника питания или Питание осуществляется от батареек может источника питания в шпиндельная головка принимает DC 5,5*2,1 круглый, покупатели должны взять с собой соответствующую внешнего источника питания, также можете самостоятельно оформить сандалии сделано питание от аккумулятора: с помощью 4 1,5 в сухой батареи серии источника питания.

Покупка Примечания:

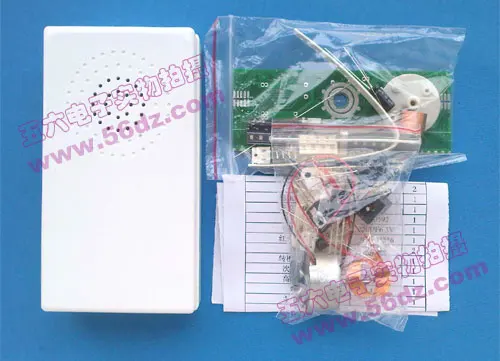

1, все детали: коробка для многофункциональной электронной продукции, покупателям необходимо просверлить отверстие в крышке коробки снизу, фиксированный двигатель и фитинги, необходимо убедиться, что поверхность двигателя замка гладкая, чтобы предотвратить наклон двигателя (пожалуйста, самосварочный провод).

2. Полуфабрикаты: фиксировали двигатель и первичную катушку, вращающийся кронштейн, установка хорошего сиденья источника питания постоянного тока, есть все винты, установленные на месте.

3 и готовые изделия: Все сварочные работы завершены, автономный источник питания, питание может отображаться, предоставлено по хост-компьютера для изменения дисплея, для USB для последовательной загрузки TTL передачи данных, скачайте, пожалуйста, другие.

Использование магазина, подходящего по для ПК, для изменения содержания дисплея, не понимаю, о чем программа беспокоится. Необходимо использовать TTL последовательный порт, чтобы отправить содержимого изменений в микроконтроллер, малыш не распределение, с точки зрения этой покупкойМодуль USB в TTL

Аппаратные средства параметры: вращение Главная плата 9,5 см, высокая степень вращения 4,3 см
Трехмерный двухцветный дисплей с 32 лампами (16 красный светодиодный, 16 синий светодиодный)

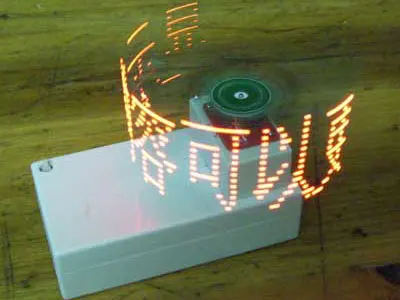

Мы рассматриваем изображение в текстовой части, чтобы использовать светодиодный двигатель для вращенияЧипСветодиодный контроль освещен и потускнен для формирования слов. Эти слова выглядят так, как взвешенные в воздухе текстовые, поднимаются и опускаются вверх и вниз, дарят человеку прекрасные воспоминания и наслаждайтесь. И для любителей электроники, успех их собственного производства таких работ, чтобы приносить вам удовольствие от набора Джейн, не может описать.

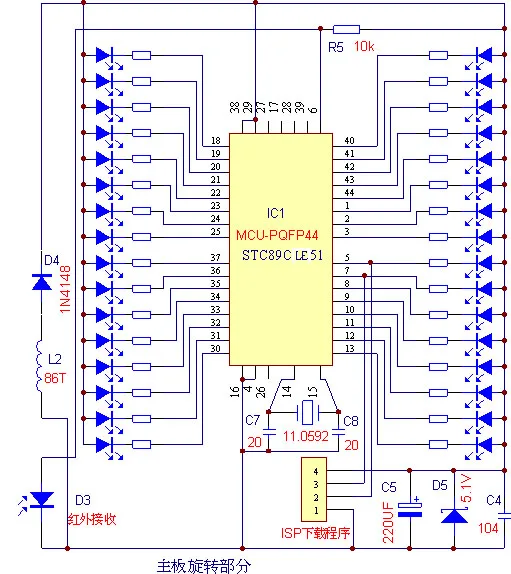

Ниже представлена схема схемы, 32 микроконтроллера управления портами IO 16 красный светодиодный и 16 зеленый светодиодный; Инфракрасная передающая трубка, инфракрасная приемная трубка, пластина на инфракрасной приемной трубке вращается на круг, будет проводить микроконтроллер, зная, с чего начинается воспроизведение персонажа или изображения; Беспроводное питание через катушку к материнской плате, что соответствует принципом работы трансформатора:

Схема характеристики:

1, 0,8 ультратонкое Оптическое стекло светильник небольшого объема передаточная плата в одном стиле «Три в одном» схема:Эта плата с помощью компьютерного сверления, компьютерного фрезерования, высокотемпературного процесса распыления олова, может быть отличными сварочными свойствами, использование необходимо разделить на три части, перекрестная сварка, компоненты были сварены.

2, 3-6 в источник питания двигателя длинной оси:Специально изготовленный двигатель с длинной осью привода, двигатель должен управлять печатной платой, чтобы вращать, так что плата светодиодныйДиодДелайте циркулярное движение. Для того, чтобы уменьшить скорость двигателя, падение напряжения диода используется в качестве источника питания для электрического двигателя. Принцип вращения двигателя заключается в том, что не слишком быстро, просто достаточно хорошо, чтобы создать стабильный символ на линии! Медленная скорость, повышенная безопасность и не подходит для плохого устройства, тела или предмета, конечно, если меры безопасности пользователя могут повысить скорость напряжения. Это шоу можно сделать без мерцания!

3, красный, синий, 0805 патчей, излучающий Ультраяркий светильник, каждый 16, в общем 32.В чехол большого количества горячая машина сломана, как делать? Может быть полностью заменены в он-лайн, маленький размер по светильник-светодиод; Вы можете выбрать 2*3 мм также можете выбрать общего 3 мм круглый s светильник ly ободрался немного.

4, посылка чипа 44 pin STC89C (LE) 51, основной чип управления:Это требует, чтобы мы были одним чипом, потому что они также должны быть записаны в программа и отображаться содержимое чипа

5, соединитель направляющей:Это вал двигателя и специальная клеевая плата, в противном случае, леска не может быть, чтобы двигатель приводил в движение, вращение и, наконец, сделать это даже после baiance коррекции, чтобы обеспечить вибрацию двигателя в вращении не является сильным, а именно для экономии энергии, И продлевает срок службы. Так себе, коррекция балансировки заключается в том, чтобы сделать печатную плату по качеству оси двигателя центром равномерного распределения, чтобы обеспечить плавное вращение.

6, патч-кабельСопротивлениеИнфракрасная излучающая трубка и инфракрасная приемная трубка, штифты, диоды, резисторы, конденсаторы и другие аксессуары:Мы изучили таблицу на плате для установки компонентов, мы в красном цвете на приемной трубке, используя высокочувствительную сторону трубки.

7, кронштейн корпуса:Двигатель должен иметь фиксированное место, чтобы сделать печатную плату. В целях экспериментальной забавы, или можно использовать место с определенным механическим эффектом использования производственного блока для модификации.

8. Часть беспроводной передачи цепи передачи, часть элемента:Простая Беспроводная передача используется в производстве, но эффективность о низком заряде. Эта часть включает в себя часть беспроводной передачи питания ферритового сердечника: это специально разработанная станция ферритового сердечника, внутреннее отверстие просто ловушка соединитель направляющей, снаружи ядра вокругЭлектрический токИндукционная катушка, заключается в том, чтобы осуществить беспроводной источника питания, в другом месте, а также имеет B772 во властиТриодРадиаторов и других электронных компонентов. (уже содержит полая катушка, изготовленная из bodiless seven)

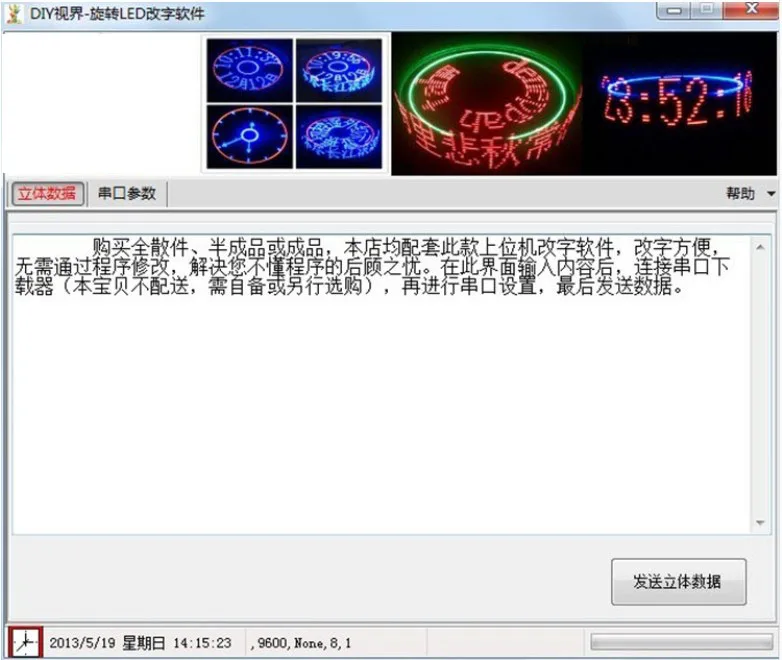

Подходя к ПК, чтобы изменить программное обеспечение слова, даже если вы не понимаете программа, вы можете легко изменить слова!

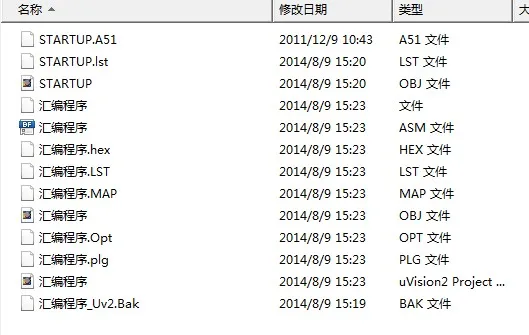

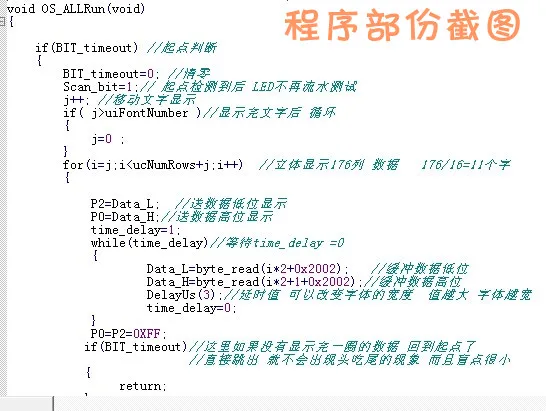

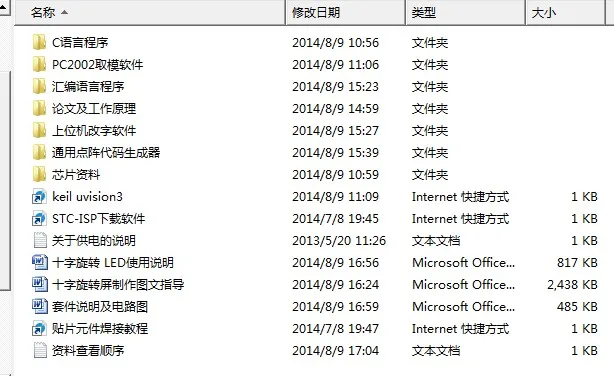

Поддержка информации, включая печатные схемы, инструкции по производству, инструкции, язык C, языковую программа сборки, бумаги, программное обеспечение и другую информацию.
