Производители волоконно-оптического освещения, приветствуют консультационные индивидуальные продукты.

Новый комплект светодиодных волоконно-оптических потолочных светильников RGBW0,75 мм 250 шт. * 3 м + 1 мм 50 шт. * 2 м + 2 мм 10 шт. * 2 мВолоконный 16 Вт Светодиодный DMX источник света двигателя

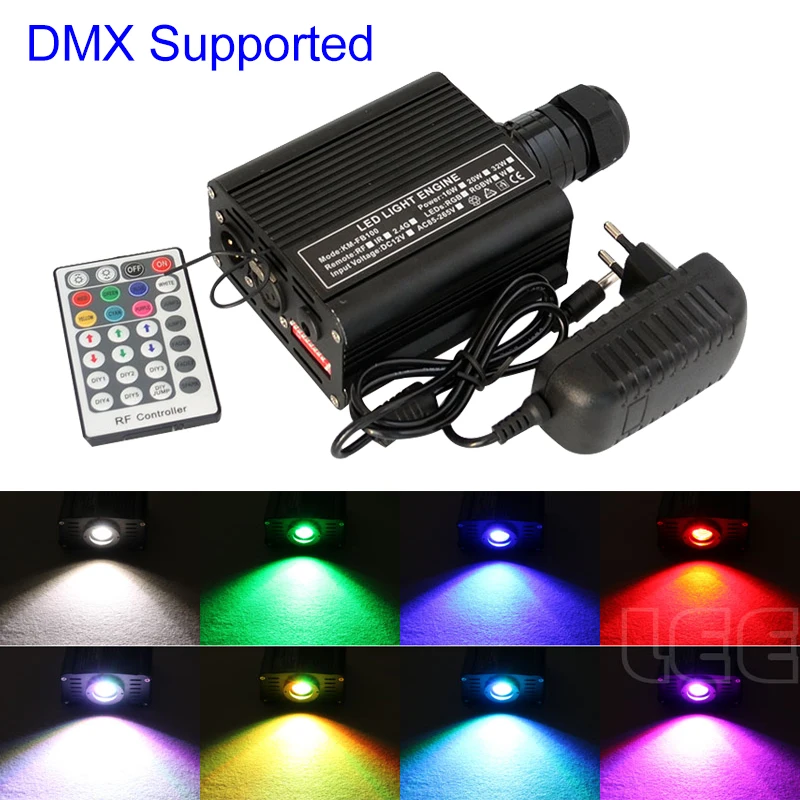

16 Вт RGB Светодиодная лампа Enigne:

Технические параметры
Входное напряжение: AC86-265V мощность: 16 Вт
Цвет: RGBW светодиод
Выходной серый уровень: 256 Входной сигнал: DMX512/1990
Выход DMX :4 канала (RGBW) DMX512 стандартный разъем XLR;
Вес нетто: 535 г Вес брутто: 605 г
Размер устройства источника света: L115 * W95 * H55 мм внутренний диаметр головки волокна: 16-20 мм
Материал корпуса: алюминий пульт дистанционного управления: RF
Размер пульта: L85 × W52 × H7 мм Размер упаковки: L220 * W127 * h65мм
Срок службы: 50000 часов Гарантия: 2 года

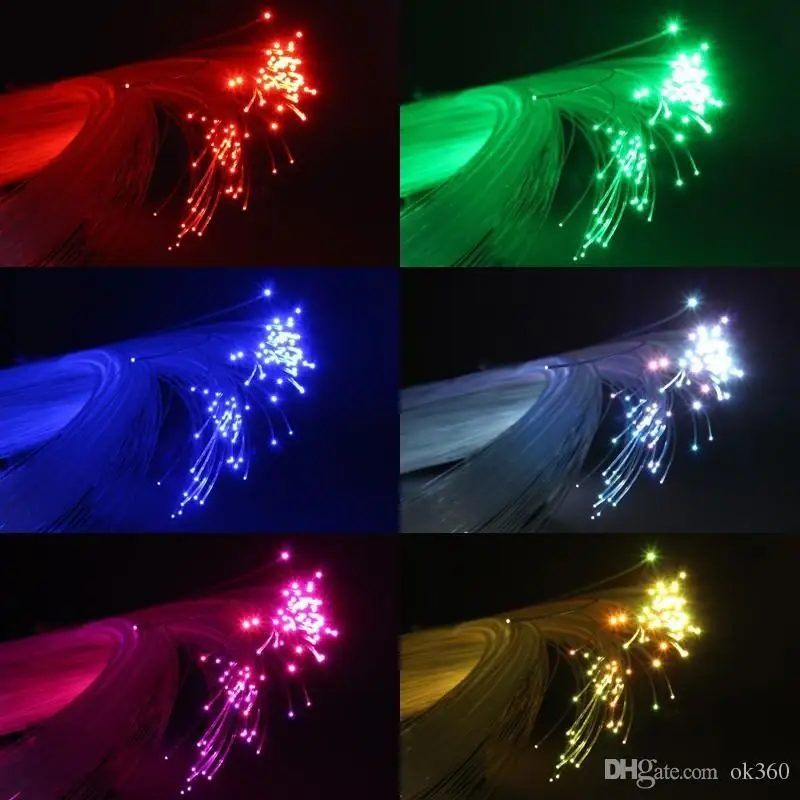

Волоконно-оптический кабель конец свечения:

Продукт

Модель

Oute диаметр

Длина (м)

Цвет

Волоконно-оптический кабель конец свечение для декоративного освещения

Волокон

0,75 & 1,0 & 2,0 мм

2 и 3

Прозрачный

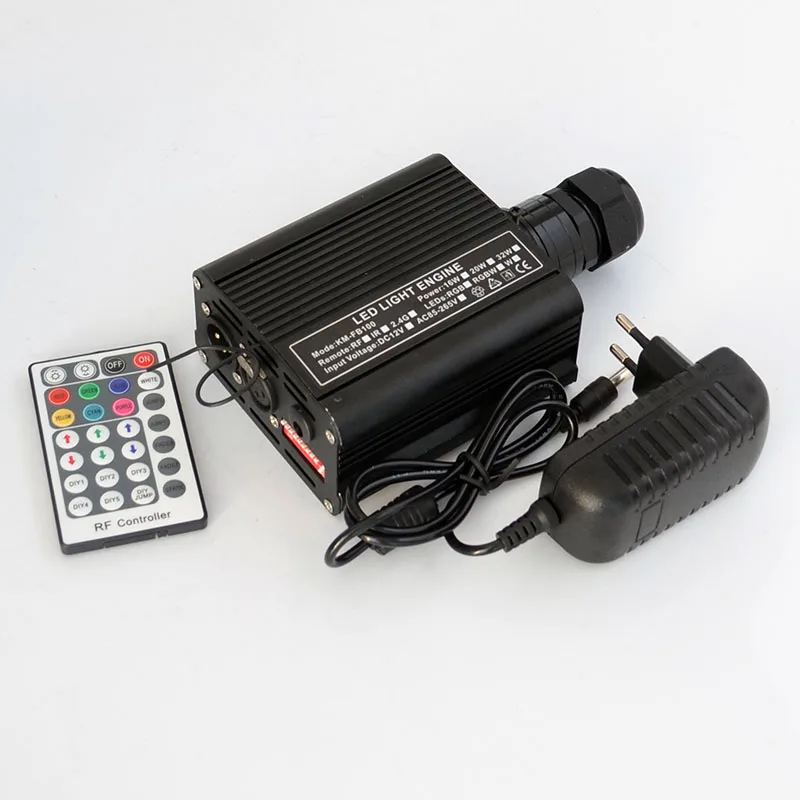

Продукты включают в себя:

1,16 w RGB волоконно-оптический световой двигатель 1 шт
2.28key RF пульт дистанционного управления 1 шт
3. Выход адаптера dc12v 1 шт.
4. Руководство пользователя 1 шт.
5. Оптического волокна0,75 мм 250 шт. * 3 м + 1 мм 50 шт. * 2 м + 2 мм 10 шт. * 2 м   1 шт.

MODE1:DMX режим

Примечание: FUN = OFF (переключатель десятого кода) означает, что принять Режим сигнала DMX512

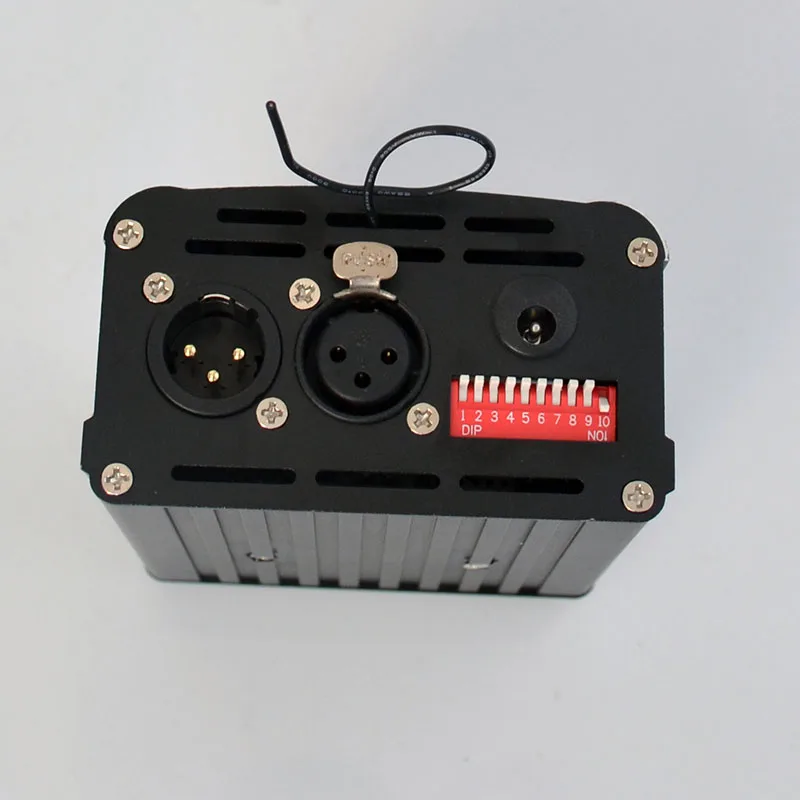

Первая Настройка адреса DMX:
Декодер устанавливает адресный бит с помощью переключателя кодирования, из которых 1-9 предназначен для настройки исходного адреса бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 512.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит равно 0.

Пример 1:
Как следующая схема 1, адрес запуска DMX512 установлен на 38,

Кодирование № 6,3,2 положения на циферблате переключателя в «1», другие настройки в «0»,

Затем сумма переключателя 1-9 кодовое значение 32 + 4 + 2,

Это адрес запуска DMX512 38

Схема 1

Пример 2:

Как схема 2, адрес запуска DMX512 установлен до 388,

Кодирование номера 2,3,6,8 переключателя на «1», другие настройки на «0»,

Затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Схема 2

MODE2: РЧ режим

Примечание: Это будет режим rf, когда переключатель No. 10 выключен.

Инструкция удаленного доступа:

Функция соответствия коду (доступна при выходе из фабрики)

1. Мощность на светодиодном двигателе, она хорошо работает при красном указанном освещении.

2. Нажмите FADE3 и FADE7 в то же время в эффективном удаленном расстоянии, белый цвет светодиодной вспышки двигателя. Код соответствует успеху.

MODE3: встроенный режим эффектов

Выбор эффекта (кнопка переключения No.1 на No.4):12 видов

1. Push No.1: семицветный постепенное изменение цикла. 2.Push No. 2: RGB выцветает и выцветает

3. Push No.1 и 2: Severn color jumping 4. Push No.3: RGB jumping.

5. Нажмите No.1 и 3: RGB flash jumping. 6. Push No.2 и 3: Статический красный

7. Нажмите № 1 и 2 и 3: статический зеленый 8. Нажмите № 4: статический синий

9. Push No.1 и 4: статический желтый 10. Push No.2 и 4: статический фиолетовый

11. Push No.1 и 2 и 3: статический cyan 12. Push No.3 и 4: Статический белый

Выбор скорости (кнопочный переключатель №5 на № 7) 8 видов

1.Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.5,6: 1,5 секунды. 4. Push No.7: 2 секунды.

5.Push No.5: 0,5 секунды. 6. Push No.6: 1 секунда. 7. Push No.5,6: 1,5 секунды. 8. Push No.7: 2 секунды.

Применение схема подключения

1.DMX модель

2.RF модель

3.BUILT_IN модель

Максимальная формула подключения волокна:

Количество оптического волокна может быть установлено:

Модель

Внутренний диаметр pgконнектора (мм)

Диаметр волокна (мм)

Макс номер волокна

FB75RGBRFDMX

29

0,75

1100

FB75RGBRFDMX

29

-1 шт.

660

FB75RGBRFDMX

29

1,5

290

FB75RGBRFDMX

29

2

160

Фото: .......................................................................................................................

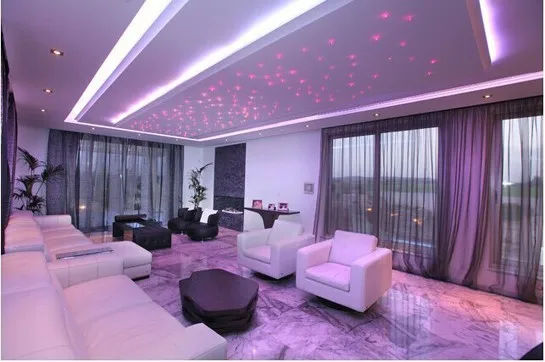

Эффект применения...............................................................................................
