Все части этого набора используют новые высококачественные компоненты, IGBT для использованияG4PC50UD импортируется из МексикиПервый уровень производителей, поглощающая способностьЕмкость поглощения IGBTПиковое напряжение цепи может быть эффективно поглощено, и безопасность IGBT может быть защищена.EPCOS производство 560 мкФ, 450 в электролитический конденсатор, Стабильная производительность и меньше тепла.

Метод подключения GDT для 1, 3, IGBT и 2, 4, IGBT инверсии сигнала драйвера, количество инструкций на печатной плате. RP является сигналом вождения, таким как линия 5 и вокруг GDT. В одном конце положения для конца резьбы для конца линии, если G 1, 3, конец головки проводки IGBT, затем IGBT 1, 2 и 4g очень хвостовый конец проводки, вход без необходимости различия между фазами. GDT подключен к линии IGBT к той же длине и делает витую пару витой пары формой, чтобы уменьшить внешние помехи.

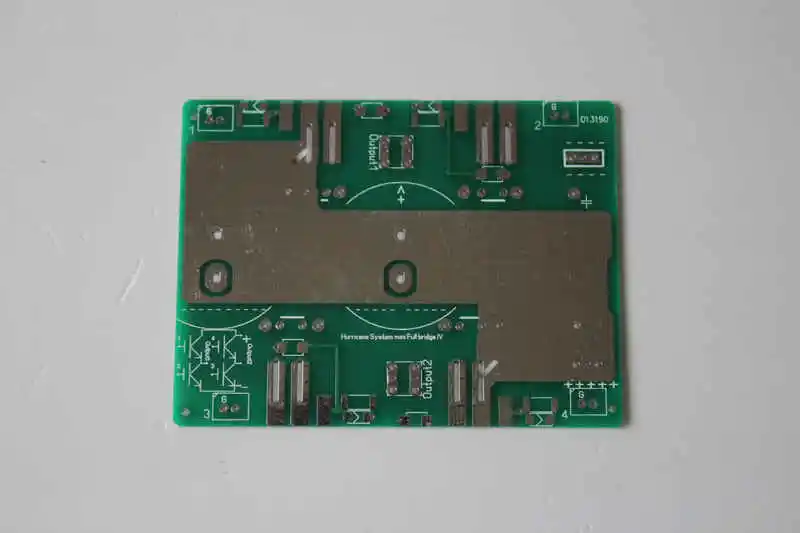

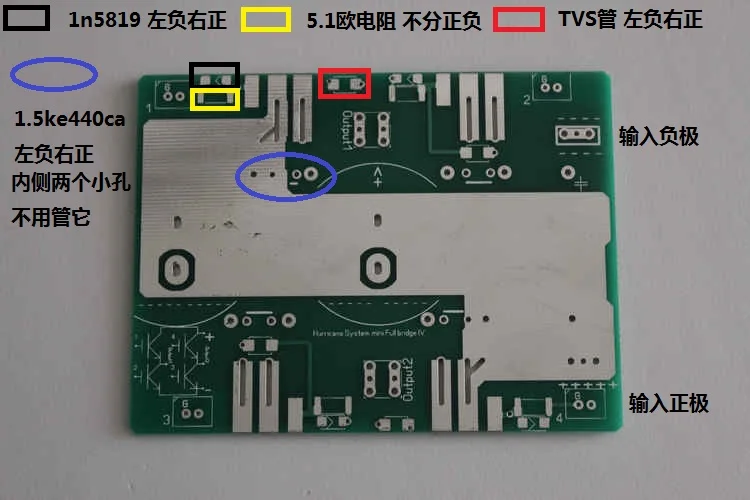

Схематическая схема положения элемента:

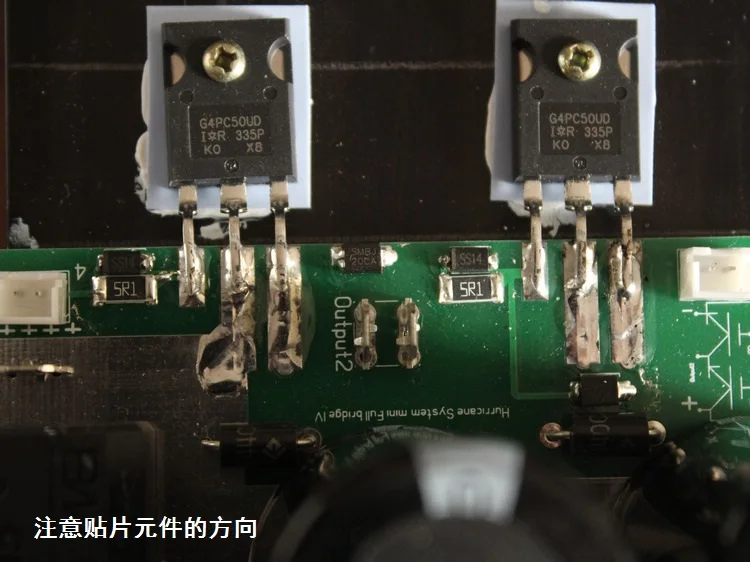

Один из чипов 1N5819 написан на SS14, есть один конец белой полосы является отрицательным, в соответствии с доской на линии, отрицательный электрод, соединенный с двумя отверстиями клеммы, положительный Полюс получил G IGBT foot. ТЕЛЕВИЗОРЫ обычно используются в двух направлениях, не различают положительные и отрицательные полюсы.

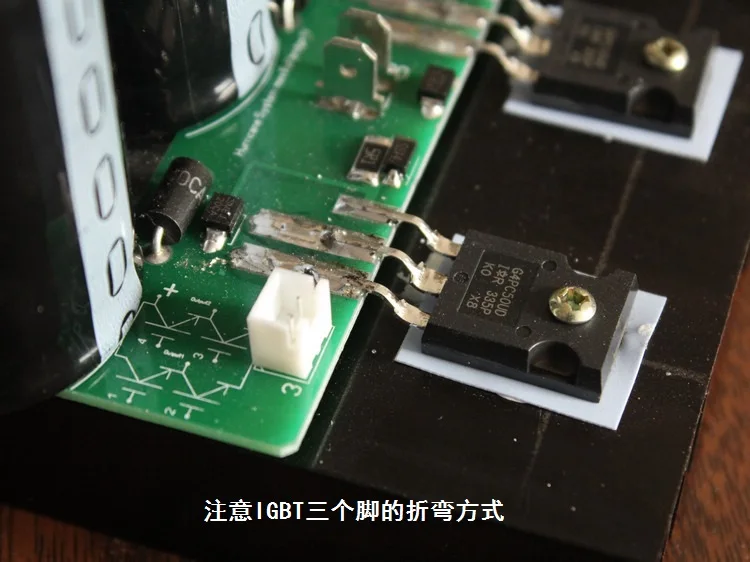

IGBT при установке, с парой плоскогубцев будет три фута, чтобы сломать, а затем сломать прямую сварку в верхней части PCB, четыре Ножки трубки IGBT могут нагревать решетку PCB на расстоянии, чтобы предотвратить припоя компонентов к теплоотводу. Все установленные сбоку, чтобы увидеть, нет ли элемента паяльных соединений в контакте с теплоотводом, если есть контакт, вызовет короткое замыкание, необходимо отрегулировать.

Метод намотки GDT:

Набор содержит ряд из пяти акций, 6-8 кругов вокруг кольца, затем 10 нитей соответственно соединены с рядом из 10 белых линий DuPont, соединение с термоусадочной трубкой завернуто. Обратите внимание, что белая вилка линии DuPont также соответствует розетке на печатной плате. Чтобы облегчить установку, можно считать, что вокруг концов кольцевого кабеля, соответственно, a и B боковой конец, затем белая линия DuPont, слева направо в строке заказа: AB, AB, AB, Ba, Ba, который в середине сращивания пластины приводом выходной конец, Остальные четыре группы соответственно соединены с печатной платой на 1, 3, 2, 4, белой розетке.

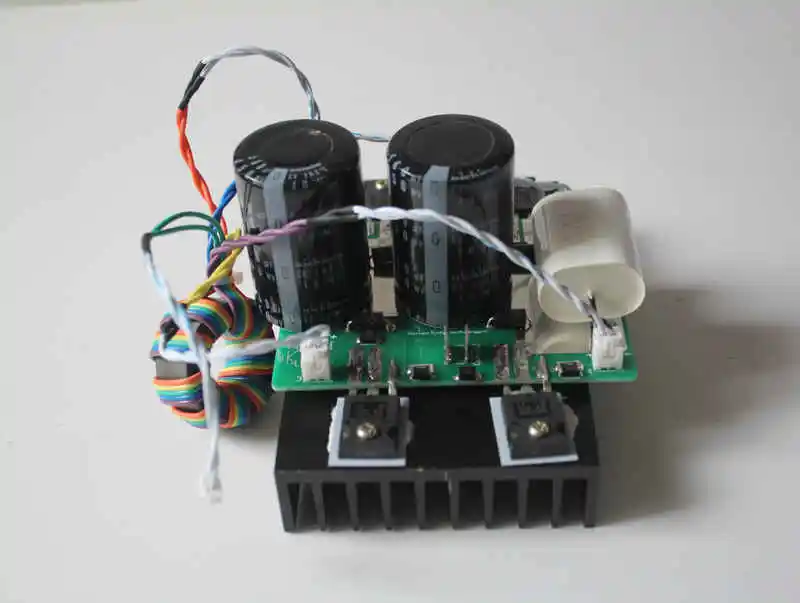

Сварная готовая продукция:

Отзывы о способе обмотки петли:

В комплект входят два кабеля длиной 3 метра, разделенные на два 1,4 метра два 1,6 м длиной лески, соответственно, в маленьком кольце около 32 кругов, а затем следуйте ниже в связи. DuPont белая нить сварочная линия, на лицевой стороне после того, как вилка вставлена в отзывы, разъем интерфейса приводной пластины.

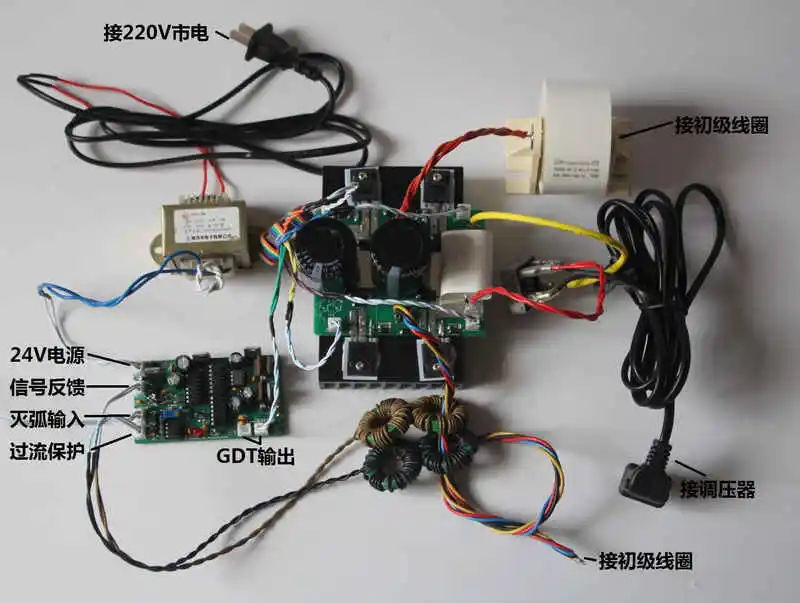

Схема подключения цепи DRSSTC:

Эта цифра только для справки, фактические параметры резонансной ёмкости и количество вычислений, необходимых для расчета их собственных.
