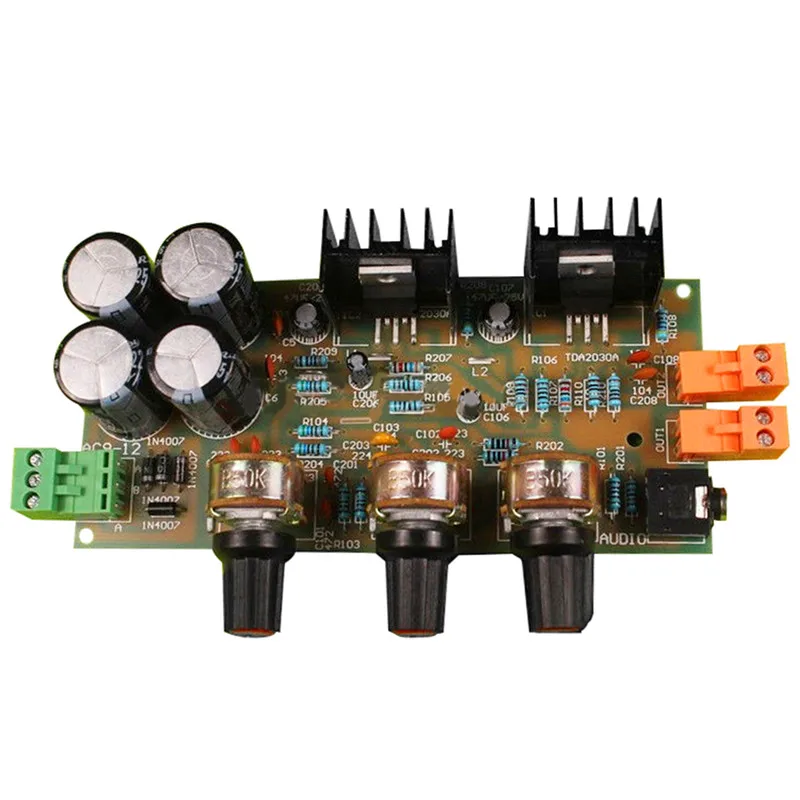

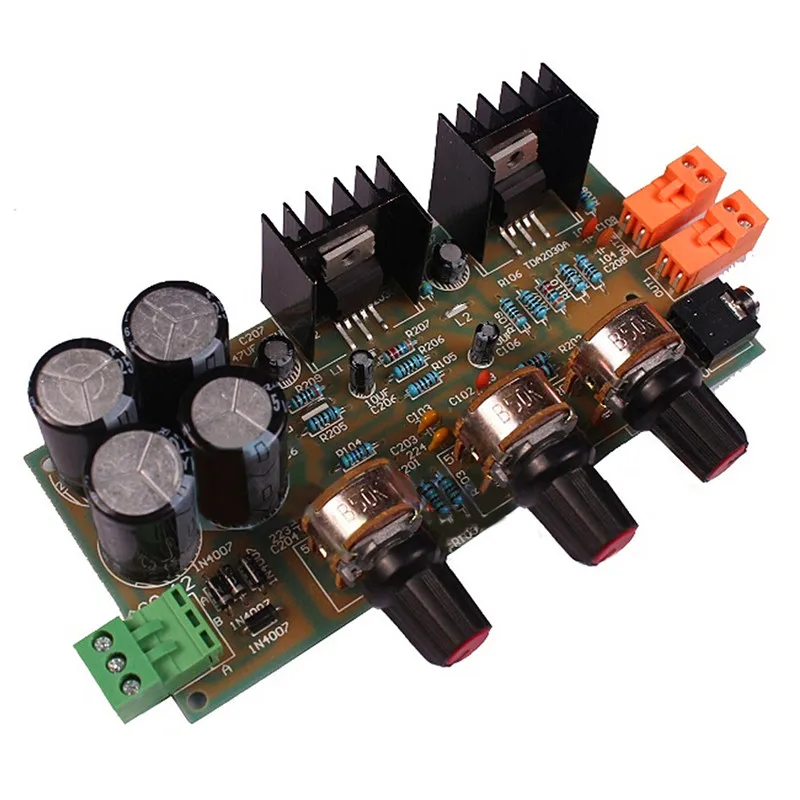

1 Набор универсальный все в 2x18 Вт TDA2030A 2 0 двойной трек профессиональный усилитель

Особенности:

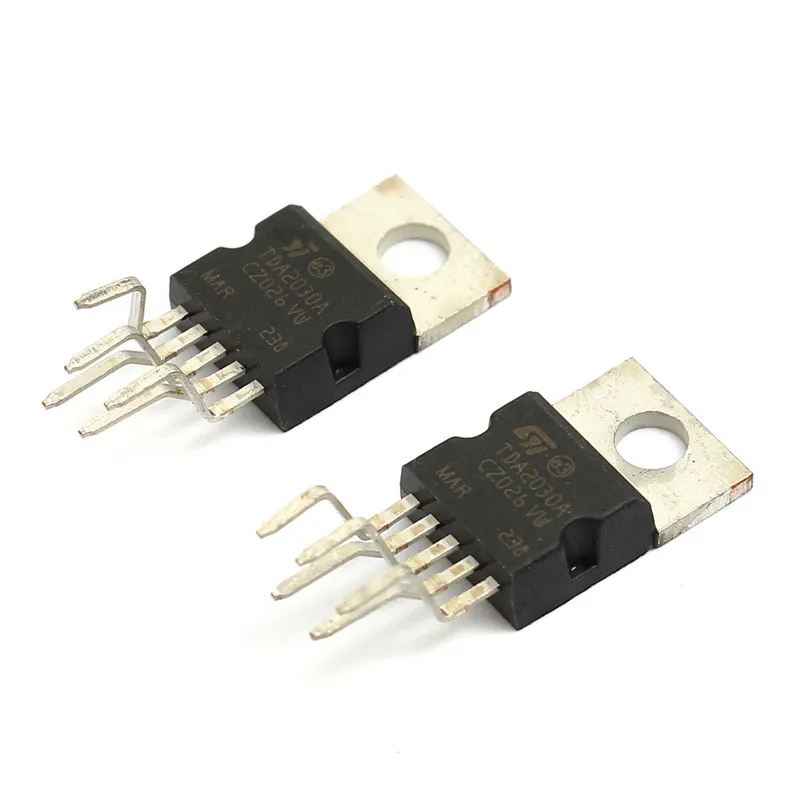

Этот шаблон усилителя мощности использует два усилителя мощности ST TDA2030 IC, вся конструкция цепи является разумной,
Красиво и легко, шум, высокая производительность, одиночный источник питания, входное напряжение переменного тока (ac) от 9 В до 12 В.
Расположение компонентов является разумным, сильная мощность (18 wx2), почти нет статического шума, хорошее прослушивание, меньше периферийных компонентов,
Простота установки, очень подходит для модификации или добавления домашней аудиосистемы, широко используется во всех видах активных динамиков.

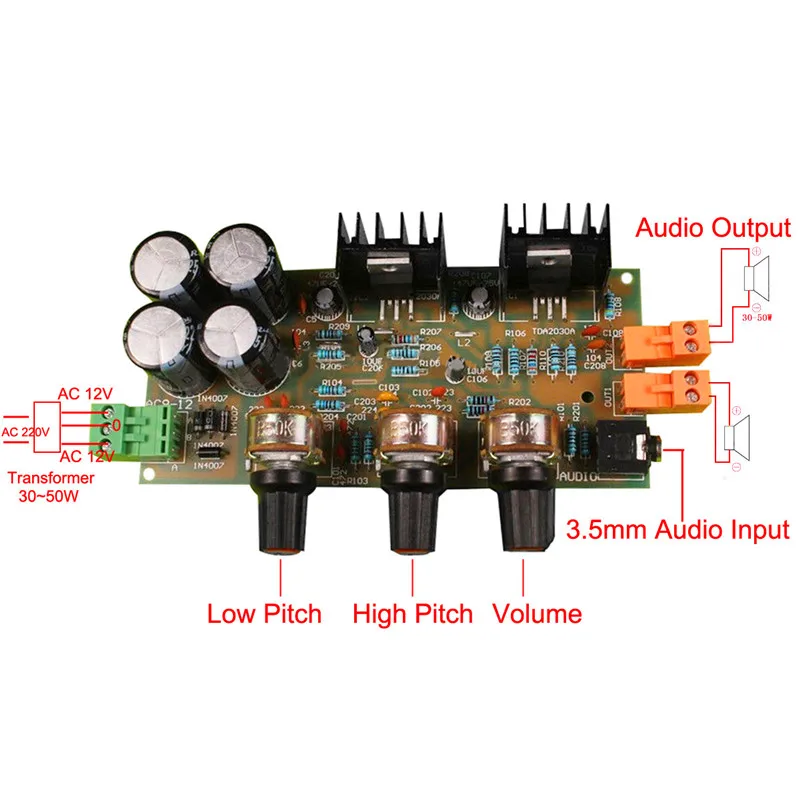

Эта схема состоит из двух каналов вокруг, включая W101 в качестве потенциометра громкости,
W102 бас настраиваемый потенциометр, W103 для высокой регулировки потенциометра.
Входной звуковой сигнал после регулировки громкости и тона C106, C206 отправляется на TDA2030 Интегрированный усилитель мощности аудио.
Состояние рабочей цепи в двойном источнике питания (OCL), звуковой сигнал TDA2030 1 фут (синтетический вход) вход, после усиления мощности выхода сигнала от 4 футов, включая R108, c107, R109 цепь отрицательной обратной связи, она может сделать цепь стабильной работы, R108 и R109 коэффициент увеличения определяет TDA2030 связь, R110, C108 и R210 и C208 высокочастотная вибрационная цепь подавления, для подавления высокочастотного самовозбуждающегося колебания может возникнуть.

Спецификация:

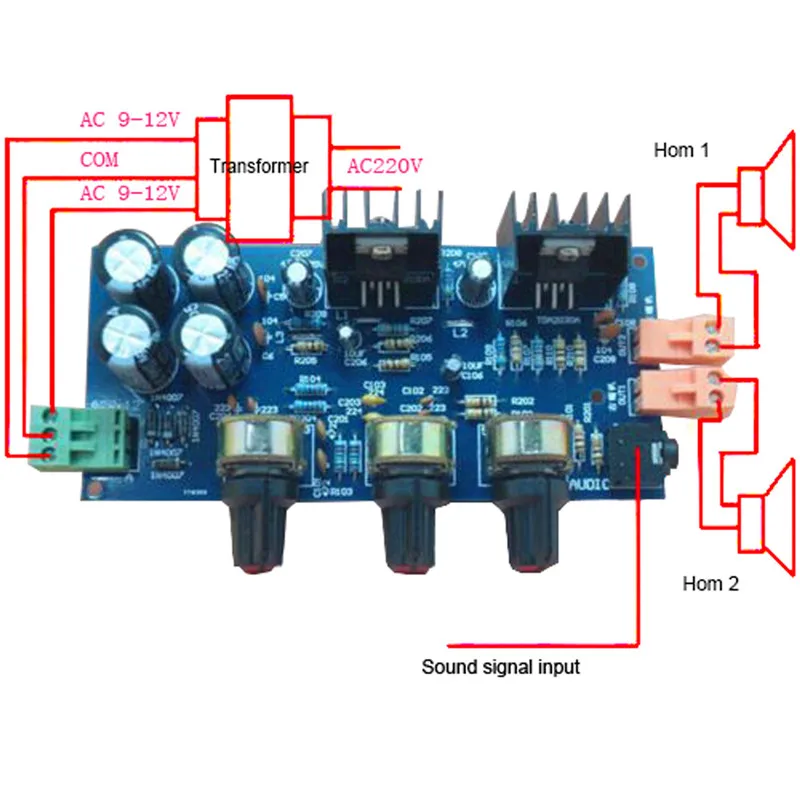

Рабочее напряжение: ac9 ~ 15 v или dc9 ~ 15 v
Выходная мощность: левый и правый канал 18 Вт x2 (рог)
Выходное сопротивление: 4-8Ω

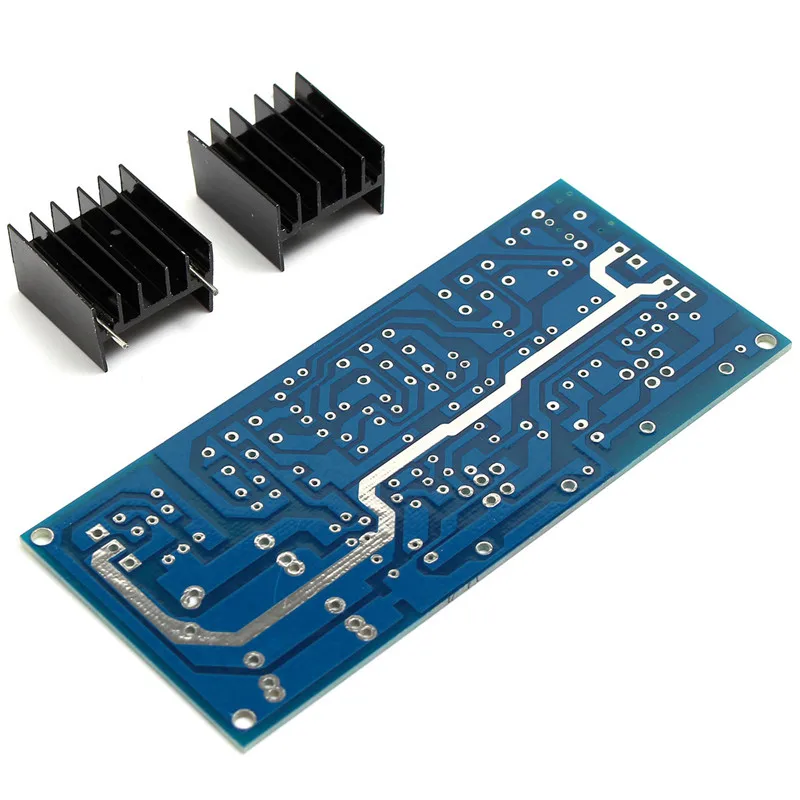

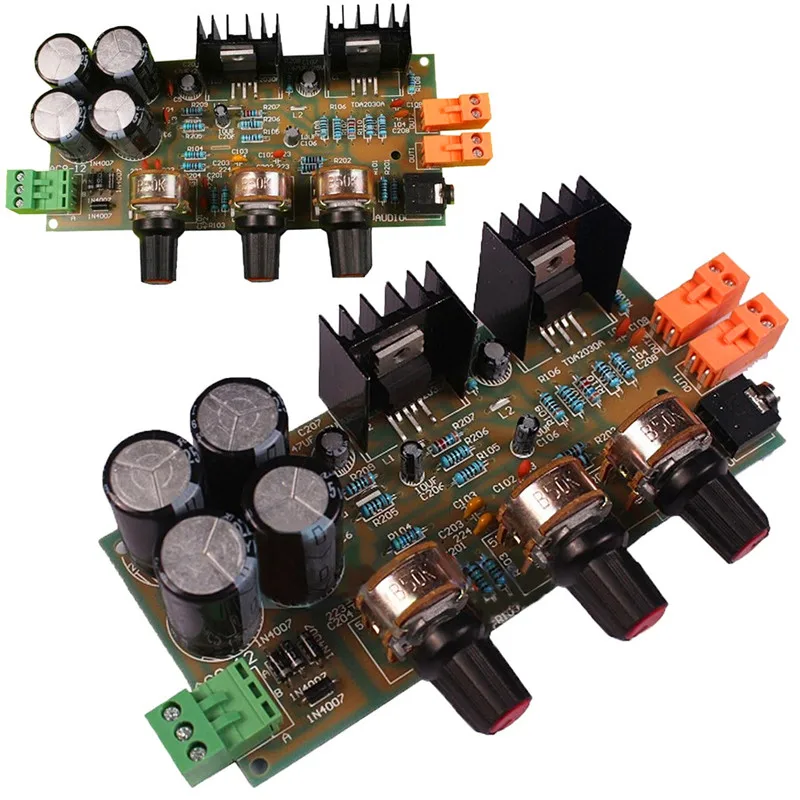

Размер печатной платы: 12x5,5 см (Д * Ш)

Примечание: Этот продукт должен быть установлен самостоятельно!

Дешевле будет
Re-Появится Экономьте больше в нашем приложении
Иногда при покупке на мобильных устройствах
Или при покупке двух предметов/комплектов или более
Счастливое время покупок...
Покупайте здесь снова

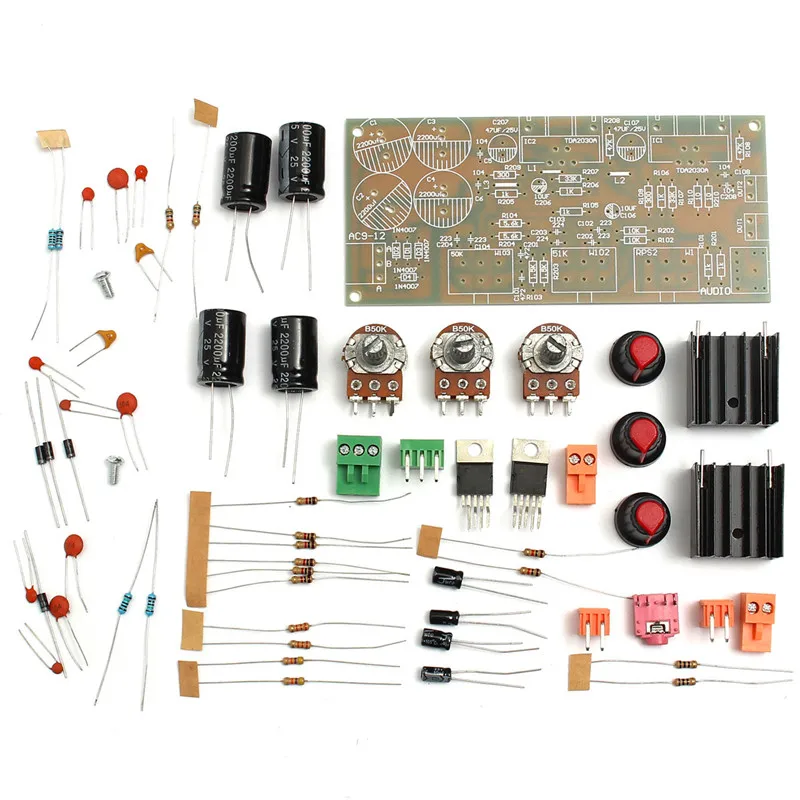

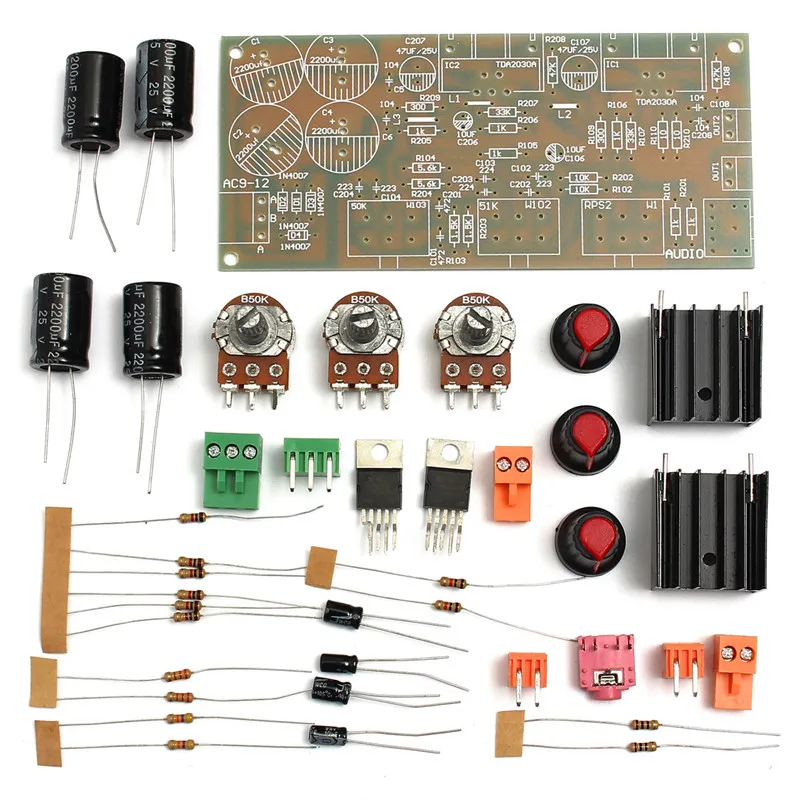

Упаковочный лист:

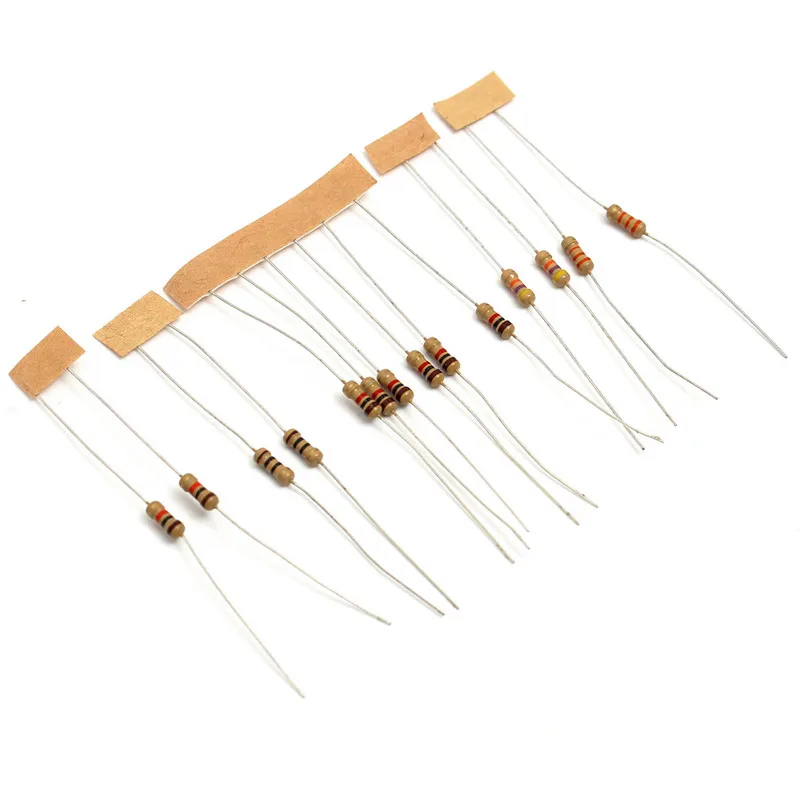

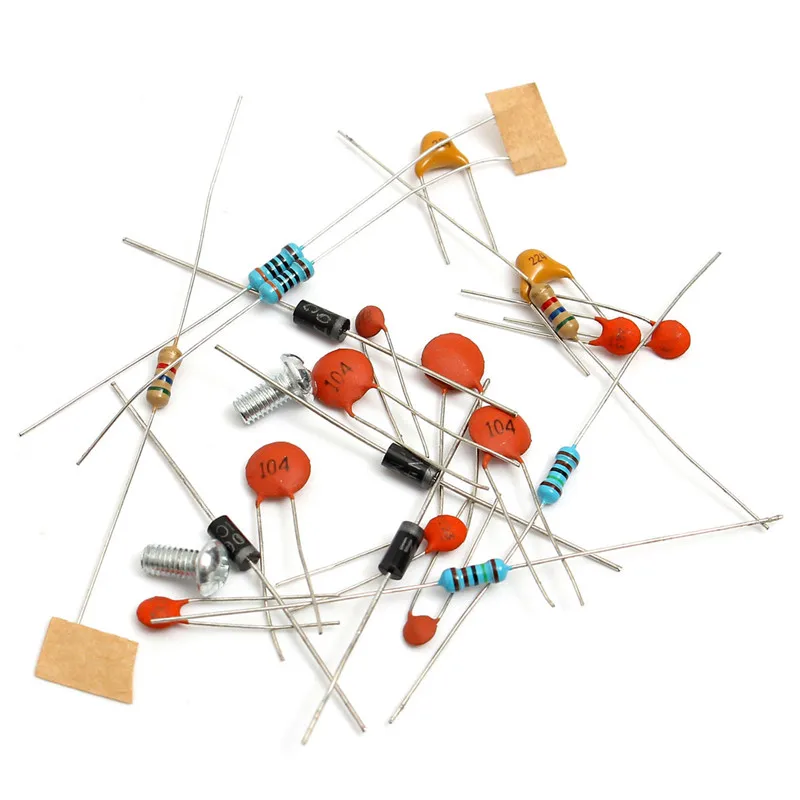

Компонент Этикетка Значение Номер Диод (1N4407) D1, D2, D3, D4 1N4007 4 Сопротивление R101, R201 RTI-0.25 ~ 1 KΩ± 5% 2 Сопротивление R102, R202 RTI-0.25 ~ 10 KΩ± 5% 2 Сопротивление R103, R203 RTI-0.25 ~ 1,5 KΩ± 5% 2 Сопротивление R104, R204 RTI-0.25 ~ 5,6 KΩ± 5% 2 Сопротивление R105, R205 RTI-0.25 ~ 1 KΩ± 5% 2 Сопротивление R106, R206 RTI-0.25 ~ 1 KΩ± 5% 2 Сопротивление R107, R207 RTI-0.25 ~ 33 KΩ± 5% 2 Сопротивление R108, R208 RTI-0.25 ~ 47 KΩ± 5% 2 Сопротивление R109, R209

RTI-0.25 ~ 300 KΩ± 5%

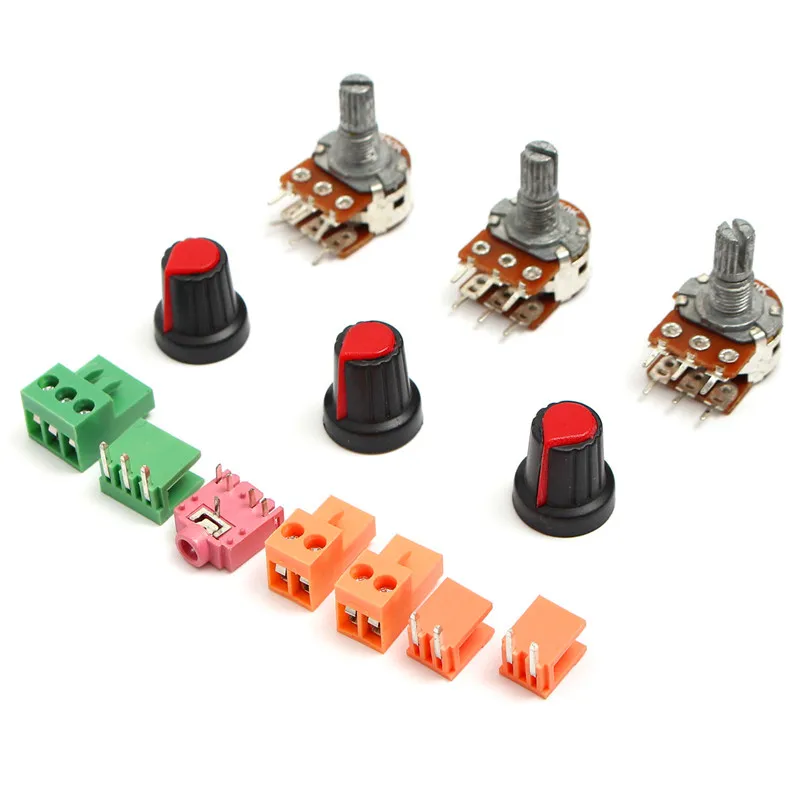

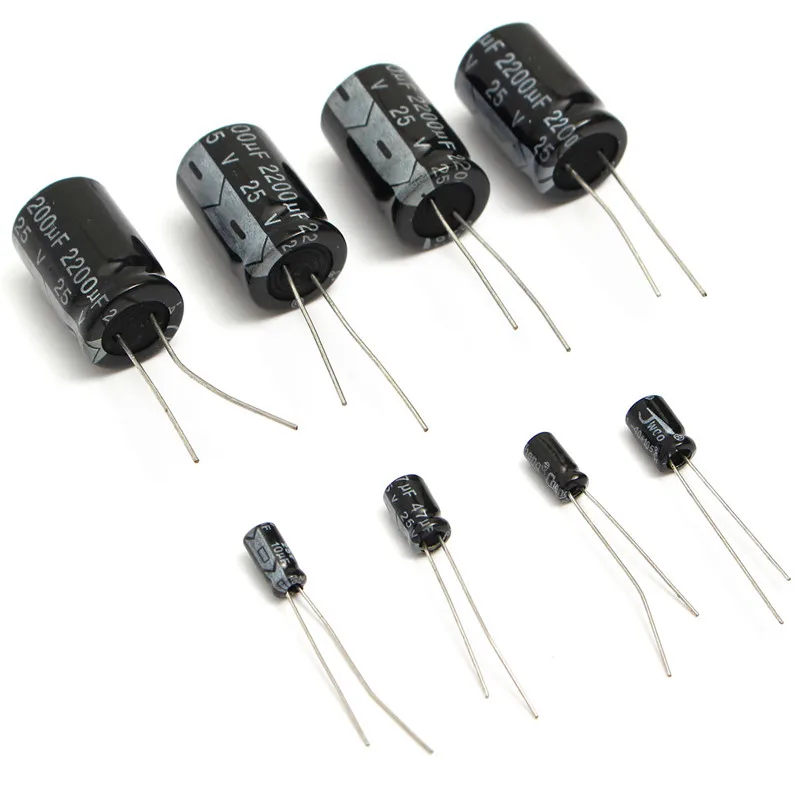

2 Сопротивление R110, R210 RTI-0.25 ~ 10 KΩ± 5% 2 Дуплекс Potentionmeter W101, W102, W103 50 K 3 Электролитический конденсатор C1, C2, C3, C4 2200 мкФ/25В 4 Полиэфирный конденсатор C5, C6 0,1 мкФ 2 Керамические конденсаторы C101, C201 4700pf 2 Керамические конденсаторы C102, C202 22nf 2 Керамические конденсаторы C103, C203 220nf 2 Керамические конденсаторы C104, C204 22nf 2 Керамические конденсаторы C105, C205 10nf 2 Керамические конденсаторы C106, C206 47nf 2 Керамические конденсаторы C107, C207 0,1 мкФ 2 Алюминиевый радиатор / / 2 TDA2030A IC1, IC2 TDA2030A 2 Винт M3 / 3 мм 2 Печатная плата / / 1 Терминал (HT3.96-2P) / / 2 Терминал (HT3.96-3P) / / 1 Сиденье для гарнитуры / / 1
