ISDS210B 4 в 1 двухканальный ПК USB портативный цифровой осциллограф + анализатор спектра + DDS + развертка 40 м 100 мс/с

Параметры:
USB интерфейс цифровой осциллограф, придерживаясь отличной производительности, полностью металлический корпус (Экранирование электромагнитных помех), матовая текстурированная поверхность (элегантный благородный), миниатюрность портативного дизайна, отсутствие внешнего источника питания, ­ подключи и работай.
Двухканальный цифровой осциллограф ISDS210B-это «недорогой, высокопроизводительный» дизайн, Хорошо продуманная полоса пропускания 40 м, частота образцов 100 м, два канала поочередно поддерживают X, Y и XY режим чередования двухканальный Виртуальный осциллограф, анализатор спектра и имеет контрольный показатель 1 кГц квадратный волновой выходной интерфейс. Устройство ISDS210B поддерживает DDS и функцию развертки. Из которых есть пять видов DDS выходной сигнал, синус максимально возможный выход 20 м. Через высокоскоростное устройство USB2.0 для связи с ПК.

Осциллограф

Спектрометр

DDS генератор сигналов Источник

Уборочная машина

ISDS210B

√

√

√

√

Особенности:
1. Гладкий дизайн, компактный размер, интерфейс USB2.0, без внешнего источника питания.
2. Больше подходит для ноутбука компьютера, обслуживания линии продукции, можно легко использовать в бизнесе.
3. Малый размер (мм): 150 (L) x100 (W) x30 (H), легко носить с собой.
4. Высокая частота обновления, высокая частота выборки, 100 мс/с выборкой в реальном времени.
5. Программное обеспечение поддерживает: Windows XP (SP3), Win7 (32 бит), Win7 (64 бит).
6. Сигнал добавить, вычесть, умножьте, X-Y дисплей.
7. Данные формы сигнала могут быть выходами времени и напряжения в EXCEL, BMP, OSC.
8. FFT спектральный анализ.
9. Полнофункциональный генератор сигналов и поддерживает регулировку амплитуды напряжения и смещения.
10. Компьютер может подключать много DSO.
11. Вторичная библиотека разработки, которая предоставляет пример развития VC.

Технические показатели:

Цифровой запоминающий осциллограф

Проход

2

Импеданс

1MΩ 25pF

Соединительная муфта

От источника переменного или постоянного тока

Разрешение по вертикали

8Bit

Напряжение диапазон

Зонд X1 файл:-16 В ~ 16 В, X10 файл-160 В ~ 160

Вертикальная точность

± 3%

Временной диапазон развёртки

1ns-20s

Вертикальной регулировкой

10 мВ/div-10V/див (1 МОм)

Вход защиты

Диод зажима

Автоматически устанавливать

Есть (от 10 Гц до 40 МГц)

Триггер

Автоматический, непрерывный, одиночный

Триггер на танкетке

+/-

Триггер уровня регулировки скорости

У

Триггер Тип

Моделирование

Источник запуска

CH1, CH2

Объем памяти

256KB/ч

Один пропускная способность

40 МГц

Максимальная частота выборки в реальном времени

100 мс/с

Частота дискретизации выбор

У

Вертикальная установка

CH1, CH2, ADD, SUB, MUL

Дисплей режим

Переменный режим X , Y и X-Y

Курсор измерений

У

Курсор отображаются реальность

Частота напряжения

Сигналов формат сохранения

Osc (частный), Excel и Bmp

Источник сигнала DDS (ISDS210B)

Сигналов

Синус, квадратная волна (рабочий цикл регулируется), треугольная волна, Пилообразная

Выход амплитуда

≥ 9Vp-p (без нагрузки)

Выход сопротивление

200Ω ± 10%

Смещение постоянного тока

± 2,5 V

Частотный диапазон

1 Гц ~ 20 МГц (Синусоидальная волна) .1 Гц ~ 2 МГц (другое)

Частота Разрешение

1гц

Стабильность частоты

± 1 × 10-3

Точность частоты

± 5 × 10-3

Треугольники волна линейность

≥ 98% (1 Гц ~ 10 кГц)

Синусоидальная волна искажений

≤ 0.8% (эталонная частота-1 кГц)

Квадратный подъем волны и время осени

≤ 100ns

Диапазон рабочего цикла квадратной волны

1% ~ 99%

Развертки (ISDS210B)

Режим развертки

Линейная развертка, логарифмическая развертка

Линейный диапазон развертки

1 Гц ~ 20 МГц, самый маленький шаг 1 Гц

Логарифмической диапазон развертки

1 Гц ~ 10 МГц, 1,10,100... на количество шагов

Spentrum анализатор

Проход

2

Пропускная способность

40 МГц

Алгоритм

FFT(18 видов окон), корреляция, спектр мощности

БПФ точек данных

8-1048576per канал

Фильтрация

ПИХТА поддерживает произвольный метод выборки амплитудных частот и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman,

Blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss метод функции окна,

IIR фильтр поддерживает "Butterworth", "Chebyshev I", "Chebyshev II", "oval" тип;

Интерфейс программного обеспечения показывает:
Упрощенная версия программного интерфейса (на английском языке)
Описание: упрощенная версия типа эмуляции программного обеспечения, смоделированная на традиционном осциллографе, позволяет вам начать работу проще, экономя время обучения.

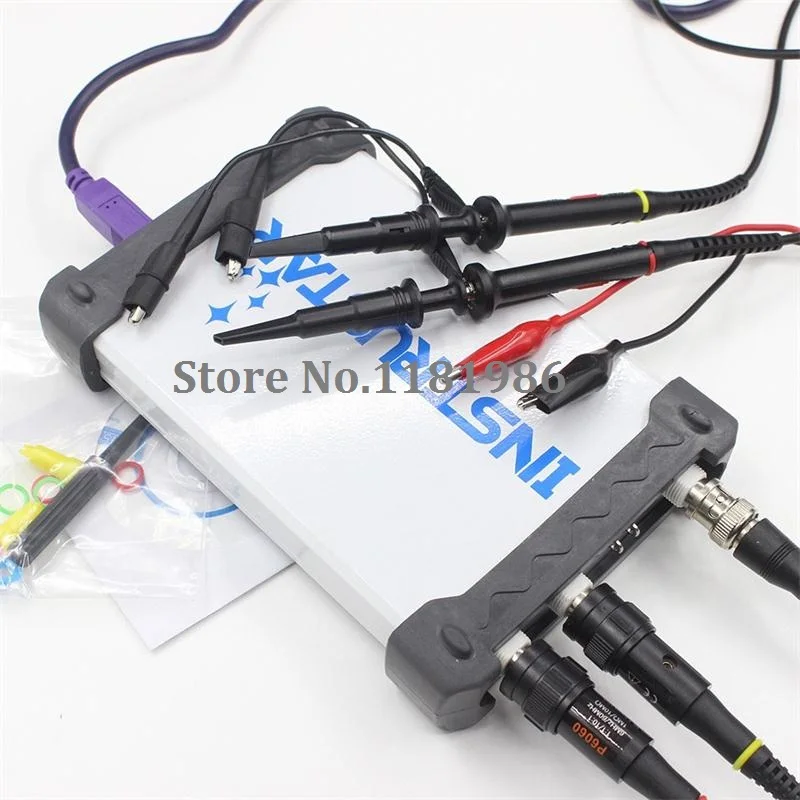

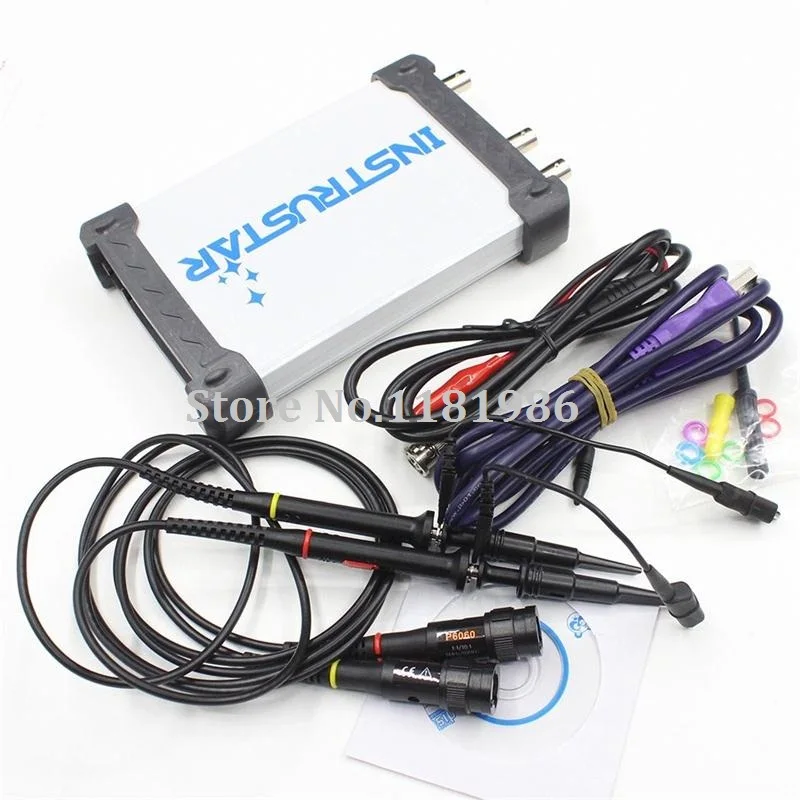

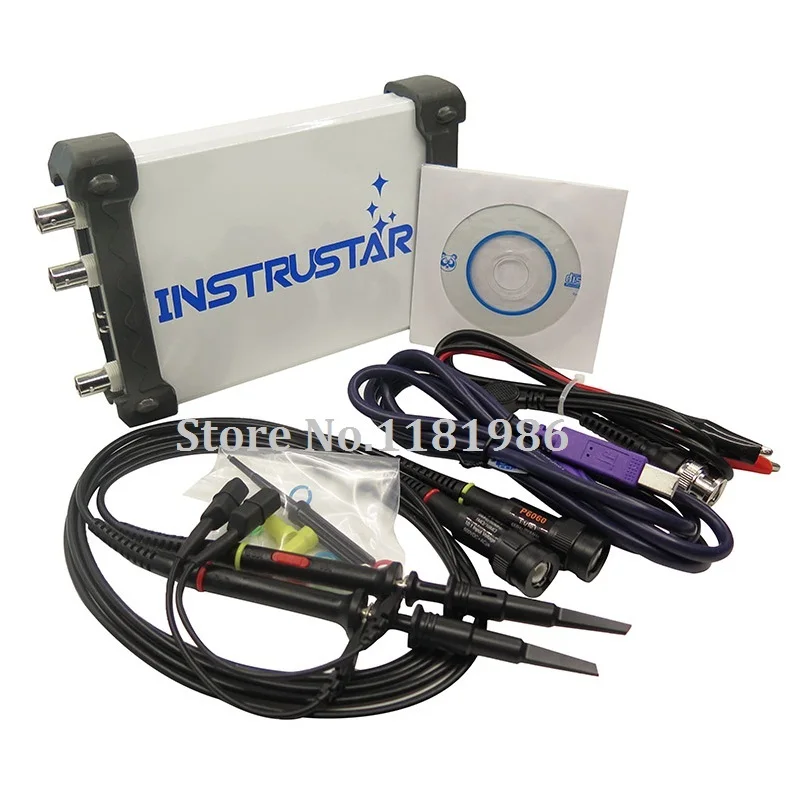

Посылка

1 x isds210B осциллограф
2 x осциллограф зонда
USB кабель (1 шт.);
1 кабель BNC для крепления
1 CD (руководство и т. д.)
