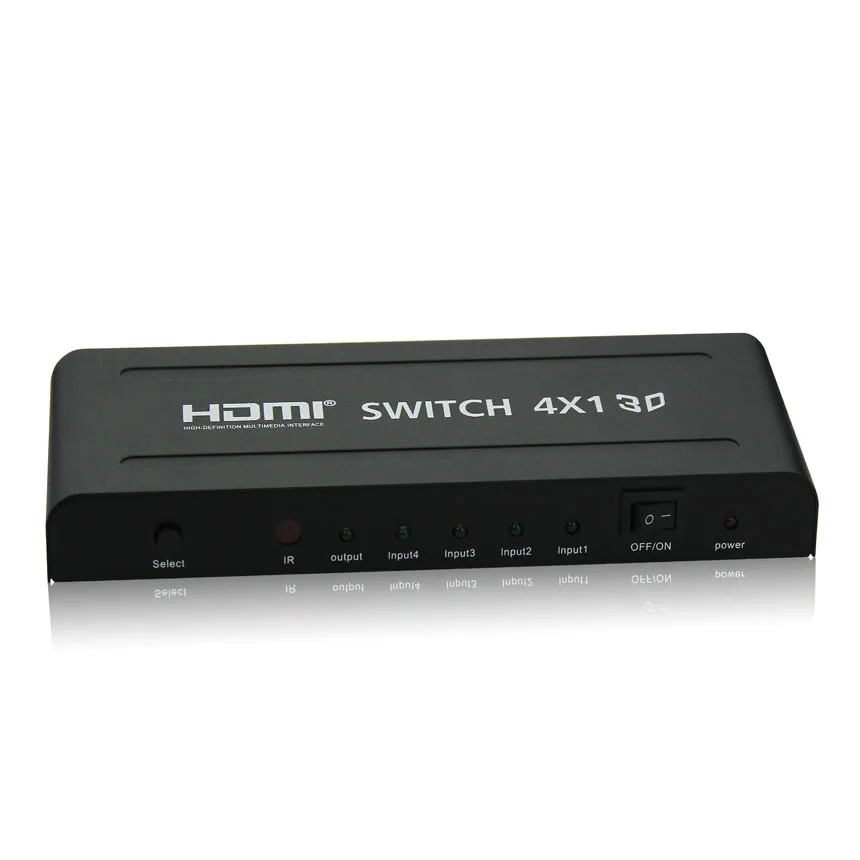

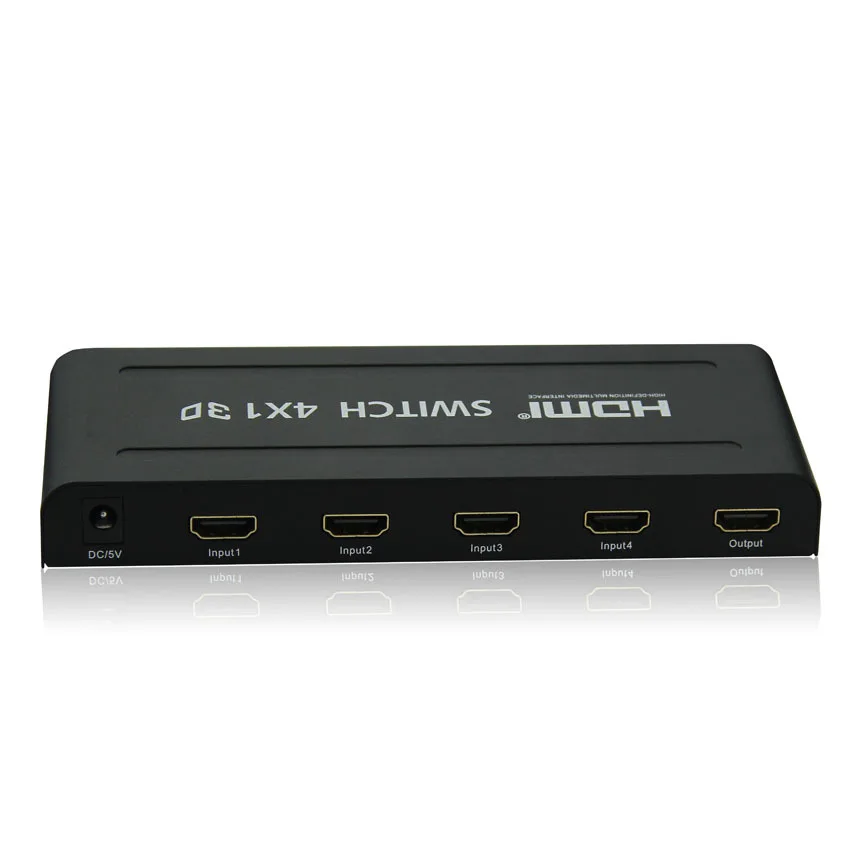

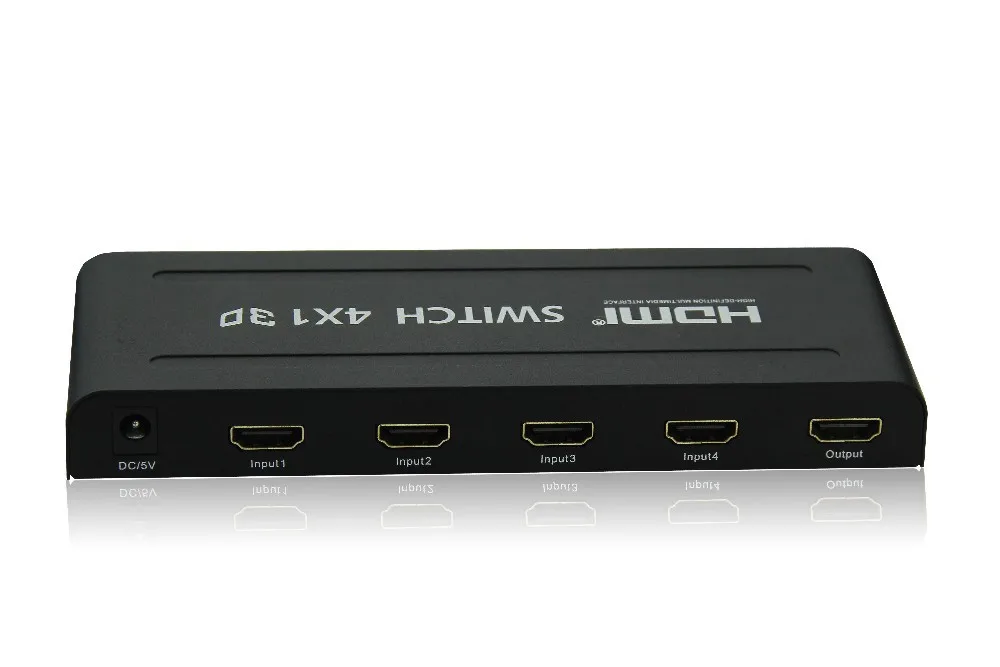

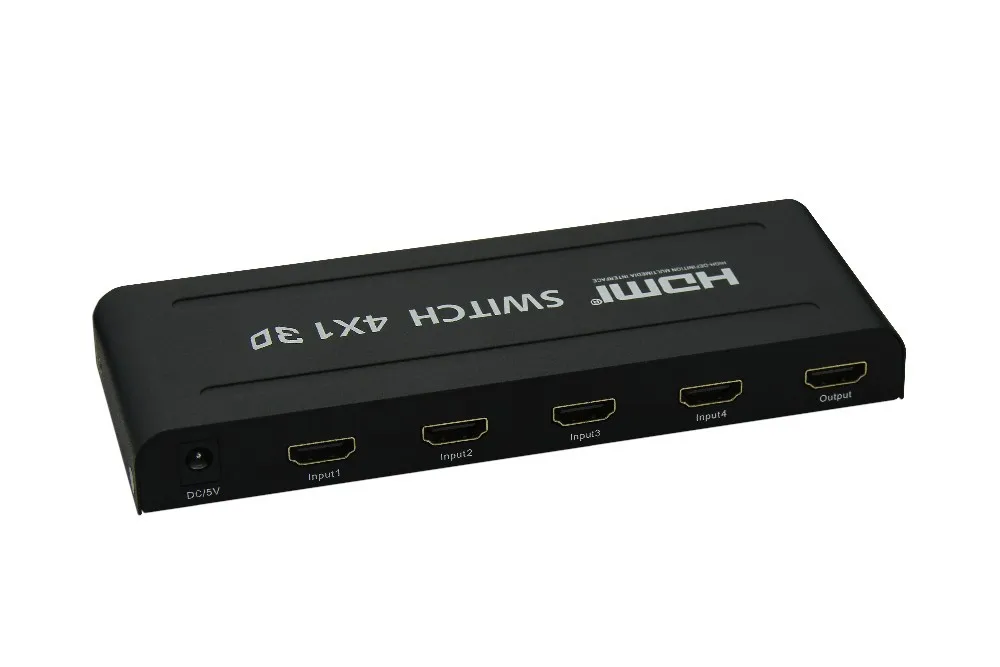

HDMI переключатель 4 в 1 выход full HD 4K * 2K 3D портовый коммутатор с поддержкой

HDMI переключатель 4 в 1 выход full HD 4K * 2K 3D портовый коммутатор с поддержкой

Этот коммутатор 4X1 позволяет пользователю получать изображение в реальном времени (PiP) предварительный просмотр видео каждого подключенного устройства, что делает его простым и интуитивно понятным для переключения между кабельным боксом, дисковым проигрывателем, игровая консоль, любые другие источники, подключенные к HDMI. Он поддерживает все форматы HD, включая 720p,1080i,1080p,4K x 2K, таким образом, он более подходит для систем домашнего кинотеатра.

Новые специальные функции:

* Переключается плавно, переключается Один входной источник на другой входной источник быстро

Благодаря технологии InstaPor этот продукт обеспечивает плавное переключение между входными источниками. И получает большие преимущества по сравнению с драгоценным переключателем, который должен ждать периода времени в процессе переключения.

* Изображение в картинке (PiP) предварительный просмотр видео

Особенности

Поддержка HDMI1.4b

Поддержка 3D

Поддержка разрешения видео до 4K x 2K 30Hz, 1080p 120Hz и 1080P 3D 60Hz

Поддержка 3,4 gbdata скорость для tmds часов до 340 МГц

Поддержка 24/30/36 бит глубокий цвет

Поддерживает один и дисплей высокой четкости для нескольких источников, таких как dvd-плееры и Ресиверы Stellite, Цифровые Проекторы, ресиверы A/V, ТВ-коробки

5V/1A источника питания

Функция «картинка в картинке» (PiP)

Переключается плавно, переключается Один входной источник на другой входной источник быстро

Технические характеристики

HDMI версии

HDMI кабель 1.4b

Разрешающая способность HDMI

До 4K x 2K 30Hz

Формат видео

24/30/36 бит глубокий цвет

Поддержка аудиоформат

DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

Максимальная пропускная способность

340 МГц

Максимальная скорость передачи данных

3,4 Гбит/с

Вход расстояние кабеля

15m AWG26 HDMI Стандартный кабель

Выход расстояние кабеля

15m AWG26 HDMI Стандартный кабель

Максимальный рабочий ток

300mA

Мощность Формат Адаптер

Входное напряжение: AC (50 Гц, 60 Гц) 100V-240V; Выход: DC5V/1A

Диапазон рабочих температур

(От-15 до + 55)

Размеры (Д x Ш x В)

178x58x20 (мм)

Вес

220 г

Примечания

1. Когда разрешение превышает 1080P, коммутатор не поддерживает функцию PiP.

2. Что в этом руководстве сказано «режим 4K» относится к разрешению выше 1080P 60 Гц.

3. В режиме non-4k, когда появится новый источник сигнала, в левой части экрана появится новый источник предварительного просмотра ввода)

4. В функции PiP 3 небольших экрана с фиксированным размером слева

5. В функции PiP, positons маленьких фотографий соответствуют их входным источникам

Кнопки на пульте дистанционного управления:

Есть три клавиши дистанционного управления: Ok , ch +, ch-

Клавиша «Ok» имеет всплывающий интерфейс и определяет функцию PiP.

Ch + ,ch- keys в качестве клавиш выбора

Ключи на пульте дистанционного управления инструкции по эксплуатации:

1, нажмите кнопку «ок», на экране телевизора появятся маленькие экраны 3 шт. слева и главный экран

2, нажмите «ch +» и «ch-», чтобы выбрать, и нажмите кнопку «OK» для подтверждения, и главный экран дисплея быстро переключится на выбранный источник ввода.

При отсутствии работы в течение 25 секунд маленькие экраны автоматически исчезнут.

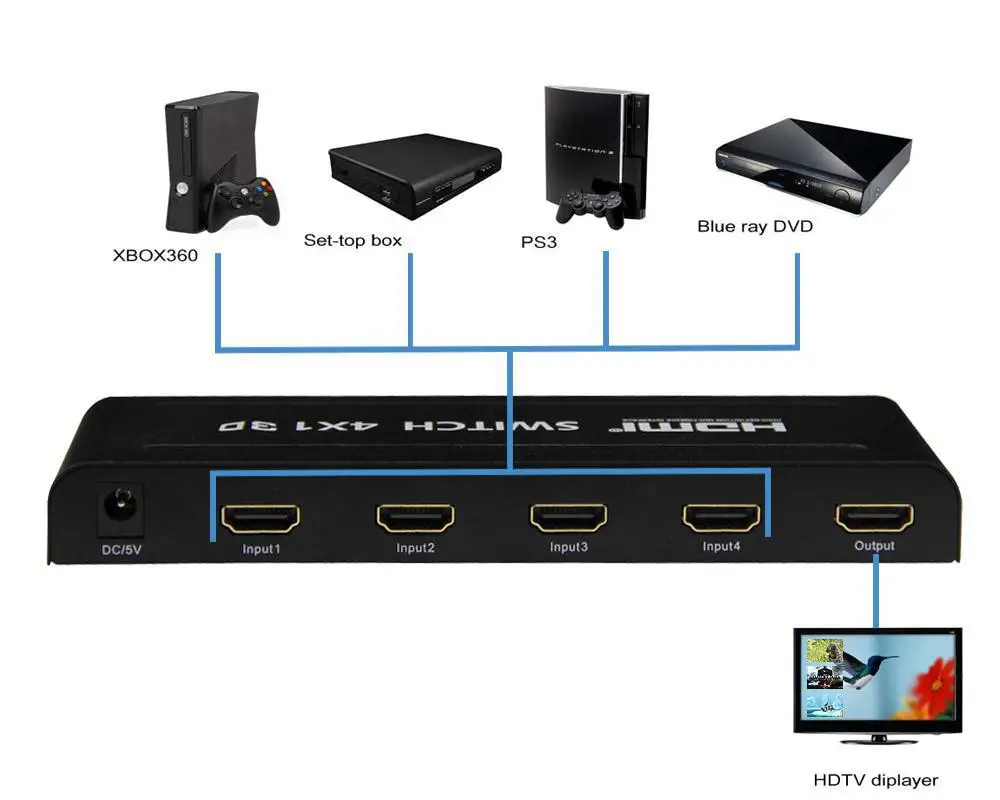

Физическое соединение показываем изображение

Эксплуатация и подключение

Шаг 1: Подключите устройство источника HDMI и входные порты HDMI с кабелями HDMI

Шаг 2: Подключите устройство HD displayer (монитор или проектор) и выходной порт HDMI switch с HDMI кабелями

Шаг 3: Подключите адаптер питания 5 В/1,5 А к переключателю HDMI.

В посылка включает в себя:

1. Hdmi-коммутатор

2. ИК-пульт дистанционного управления Управление

3.Адаптер питания постоянного тока 5 В

4.Руководство пользователя
