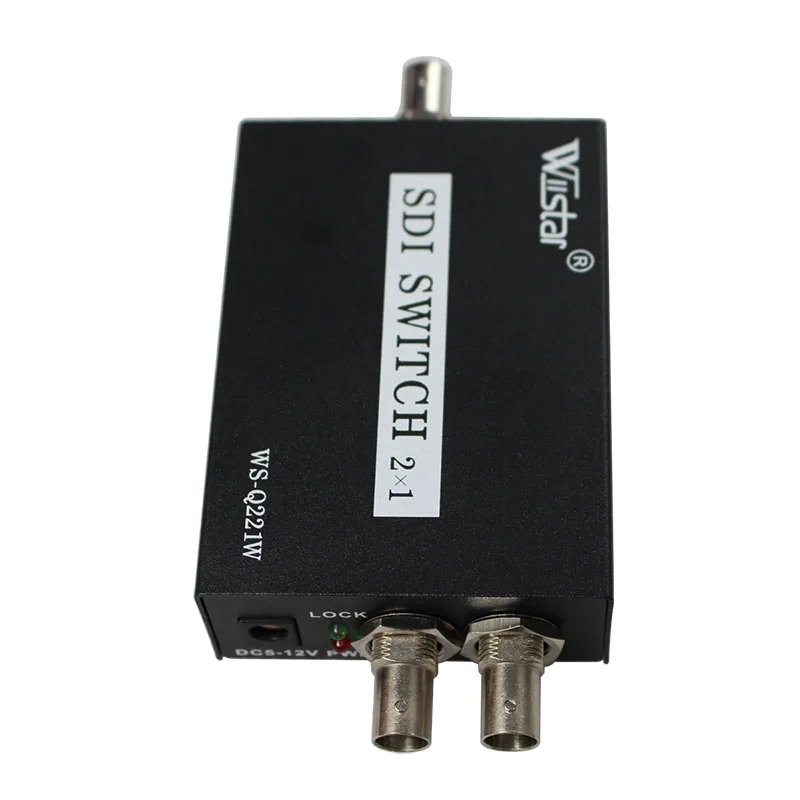

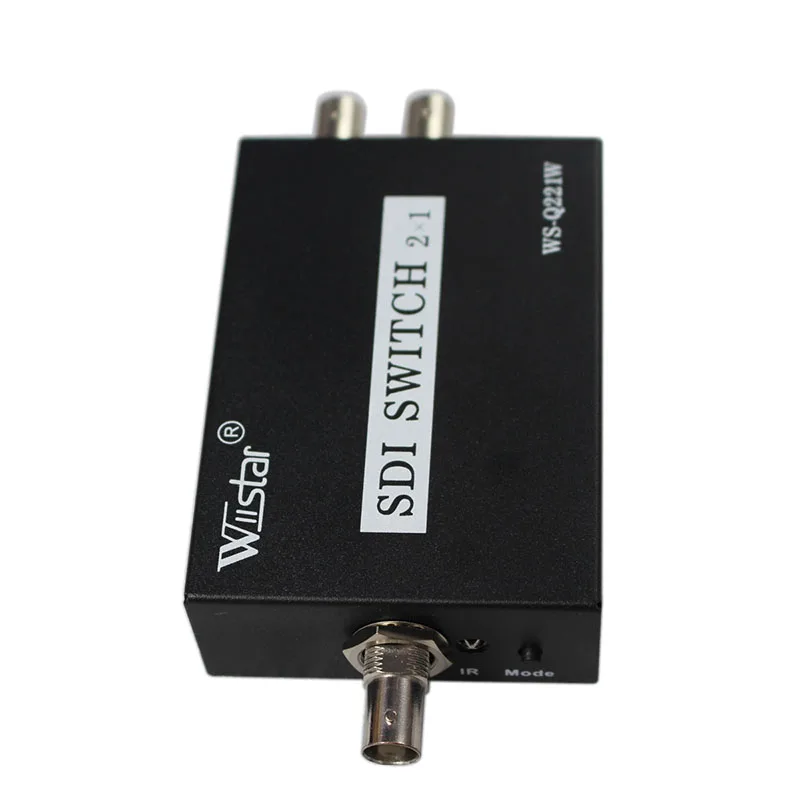

Этот продукт представляет собой SDI (Серийный Цифровой интерфейс) Переключение, он может переключать 2 или 4 канала SDI сигнала на SDI сигнальный канал, и он поддерживает полный HD SDI вход сигнала и выход, он также очень прост в использовании с высокой стабильностью и надежностью. И он широко используется на всех ТВ-станциях и других рабочих местах, безопасном мониторинге безопасности, месте обучения и так далее.

1. Пожалуйста, держите подальше от влаги, высокой температуры, пыли, коррозионных и окисляющих газов окружающей среды.

2. Все детали должны избегать сильной вибрации, пожалуйста, не разбивайте, Не стучите или Не ломайте.

3. Пожалуйста, удерживайте головку адаптера питания, когда вы вытащите адаптер питания вместо того, чтобы тянуть кабель питания.

4. Пожалуйста, выключите питание, когда машина не используется (пожалуйста, снимите адаптер питания, когда вы не будете использовать его в течение длительного времени).

5. Пожалуйста, не открывайте продукты самостоятельно и не прикасайтесь к деталям внутри.

6. Пожалуйста, используйте оригинальный адаптер питания, который предоставляется от производителя или надежного адаптера питания.

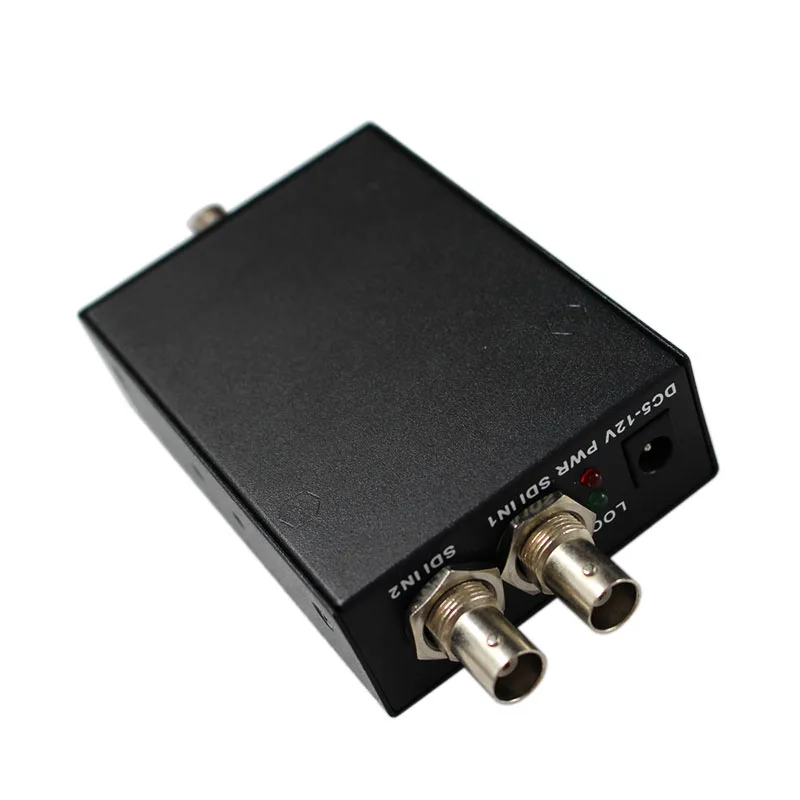

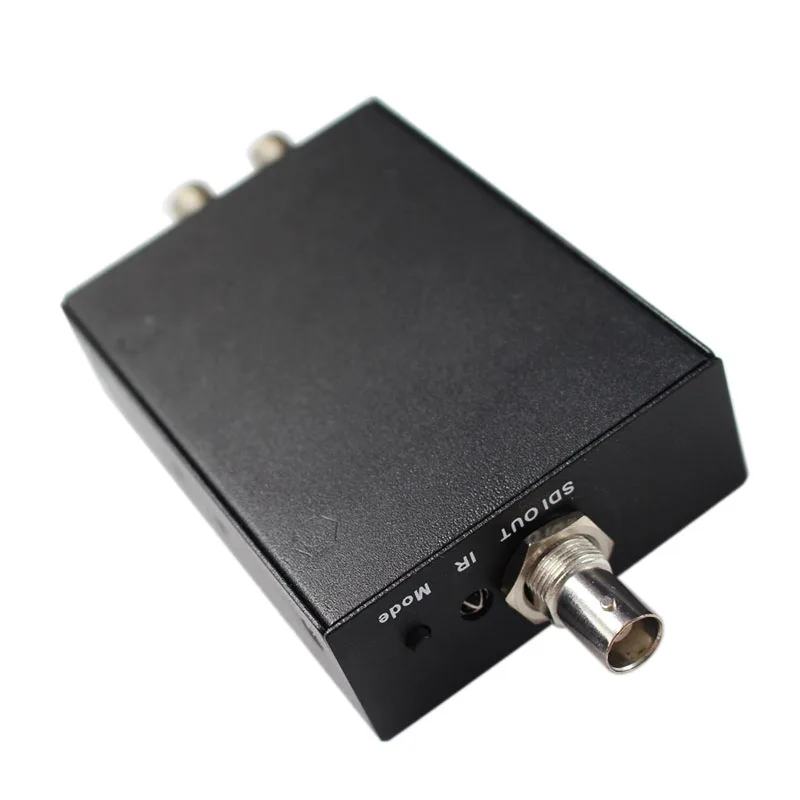

Входной порт SDI (например: Подключение SDI DVR) выходной порт SDI (например: SDI DVR, монитор)

Входной порт питания (поддержка 5V ~ 36V вход, анод внутри и катод снаружи)

Красный индикатор питания светодиодный

Зеленый светодиодный индикатор SDI

ИК

Переключатель сигналов кнопка

RS232 порт

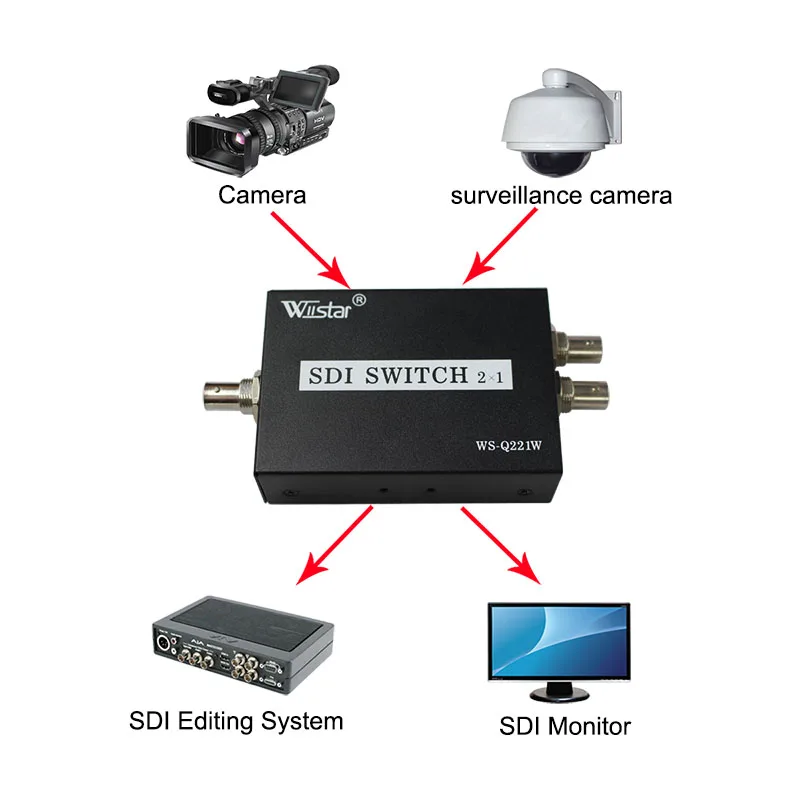

Подключите устройства Согласно изображению выше, затем:

Подключите источник сигнала SDI к входному порту SDI

Подключите устройство, поддерживающее вход SDI сигнала с выходом SDI.

Включение, продукт будет работать. Нажмите кнопку или пульт дистанционного управления, чтобы переключить канал сигнала

Вы можете использовать ваш ПК для переключения канала через RS232 (поддержка частей типов)

1SDI коммутатор

Подключите устройство в соответствии с «этапами установки», коммутатор SDI будет работать, он поддерживает SD-SDI(270 мбит/с), полный HD-SDI(10485 Гбит/с) и полный 3G-SDI (2,97 Гбит/с) видео формат, чтобы убедиться, что 2 или 4 канала входного сигнала SDI на 1 канал выхода сигнала SDI.

2 Продлить

Этот продукт со встроенным эквайлайзером, выпрямителем и драйвером кабеля, поддерживает максимальную длину кабеля (Belden-1694A).

Ввод и вывод кабеля SDI: поддержка SD 400 м, поддержка HD 200 м, поддержка 3G 100 м (Теоретическое Значение, зависит от качества кабеля)

3 различных напряжениях, дизайн

Этот товар имеет встроенную конструкцию с широким напряжением, поддерживает DC5V-36V Входное напряжение (поддерживает до 2 Вт), он более подходит для проекта.

4: виды контроля

Он поддерживает кнопку и пульт дистанционного управления для переключения на желаемый канал.

1It поддерживает широкий диапазон входного напряжения, вы можете выбрать DC5V ~ 36V адаптер питания для подключения.

2 коротких нажатия кнопки один раз, канал будет переключаться один раз за другим.

3 коротких нажатия дистанционного управления один раз, канал будет переключаться один за другим.

Мощность адаптер

Диапазон  DC5V ~ 30V Мощность  2 Вт

Порт питания диаметр 2,1 мм Стандартный 5V/1A адаптер питания

SDI входной порт

BNC SDI× 2 или × 4 (зависит от режима устройства)

SDI выходной порт

BNC sdi×-1 шт.

SDI стандарт

Совместимость SMPTE 424M,SMPTE 292M и SMPTE 259M-C

SDI формат сигнала

SD-SDI HD-SDI 3G-SDI

SDI

143-2970 МБ/с.

SDI сопротивления

75Ω

SDI Разрешающая способность на входе

480i @ 60 Гц/576i @ 50 Гц/720 @ 50 Гц/720P @ 60 Гц/1080i @ 50 Гц/1080i @ 60 Гц/1080P @ 24 @ 25 @ 30 @ 50 @ 60 Гц/

SDI Разрешающая способность на выходе

480i @ 60 Гц/576i @ 50 Гц/720P @ 50 Гц/720P @ 60 Гц/1080i @ 50 Гц/1080i @ 60 Гц/1080p @ 24 @ 25 @ 30 @ 50 @ 60 Гц

SDI выходной сигнал диапазон

800mVp-p

Вес нетто

205 г/340 г

Размеры Д × Ш

105 × 62 × 24 (мм)/170 × 68 × 24 (мм)

Температура

0 ~ 60
