SDI Сплит тер 1x4 мультимедийный удлинитель 1 to4 порта адаптер Поддержка 1080P ТВ видео

SDI Сплит тер 1x4 мультимедийный удлинитель 1 to4 порта адаптер Поддержка 1080P ТВ видео

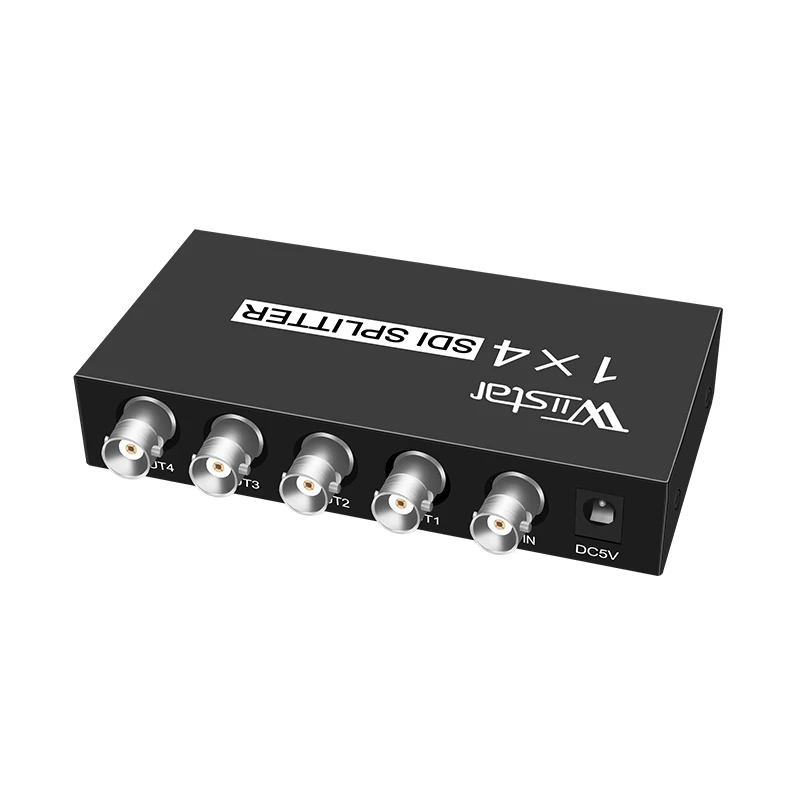

Этот продукт представляет собой SDI (последовательный цифровой интерфейс) сигнальный сплиттер, который может преобразовывать сигнал из SDI порта в 4 SDI порта. Он поддерживает вход и выход сигнала full HD SDI; Он также очень прост в использовании с высокой стабильностью и надежностью.

Он широко используется на всех ТВ-станциях и других рабочих местах, безопасном мониторинге безопасности, месте обучения и т. д.

I. Предупреждение безопасности:

1. Пожалуйста, держите подальше от влаги, высокой температуры, пыли, коррозионных и окисляющих газов окружающей среды.

2. Все детали должны избегать сильной вибрации, пожалуйста, не сдавливайте, Не стучите или Не ломайте.

3. Пожалуйста, удерживайте головку адаптера питания, когда вы вытащите адаптер питания вместо того, чтобы тянуть кабель питания.

4. Пожалуйста, выключите питание, когда машина не используется (пожалуйста, снимите адаптер питания, когда вы не будете использовать его в течение длительного времени).

5. Пожалуйста, не открывайте продукты самостоятельно и не трогайте детали внутри.

6. Вы должны использовать оригинальный адаптер питания, который предоставляется от производителя или надежного адаптера питания.

SDI сплиттер

Подключите устройство в соответствии с шагами до этого, SDI сплиттер будет работать, SDI сплиттер поддерживает SD-SDI(270 мбит/с),HD-SDI (1,485 Гбит/с) и full HD 3G-SDI (2,97 Гбит/с) видео формат, чтобы убедиться, что 1-2 маршрута SDI видео выход.

Расширенная функция

Этот продукт со встроенным эквайлайзером, выпрямителем и драйвером кабеля, поддерживает максимальную длину кабеля (Belden-1694A).

Ввод и вывод кабеля SDI: поддержка SD 400 м, поддержка HD 200 м, поддержка 3G 100 м (это теоретическое значение, реальный экземпляр имеет какое-то отношение к качеству кабеля).

Широкое напряжение

Этот продукт имеет встроенное широкое напряжение, поддерживает DC5V-36V вход (максимальная мощность 2 Вт), он очень подходит для проекта.

Интеллектуальный дизайн

Этот продукт поддерживает подключи и работай, и он может автоматически обнаруживать различный SDI сигнал,

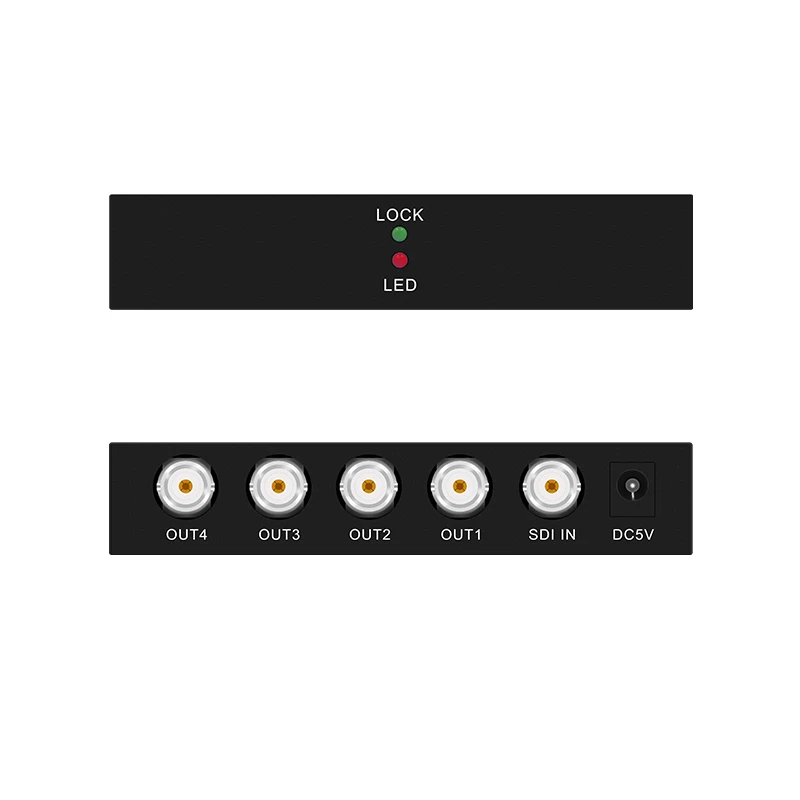

Светодиодный индикатор становится зеленым при обнаружении допустимого входного сигнала SDI, в противном случае светодиодный светильник не будет.

V. Эксплуатация

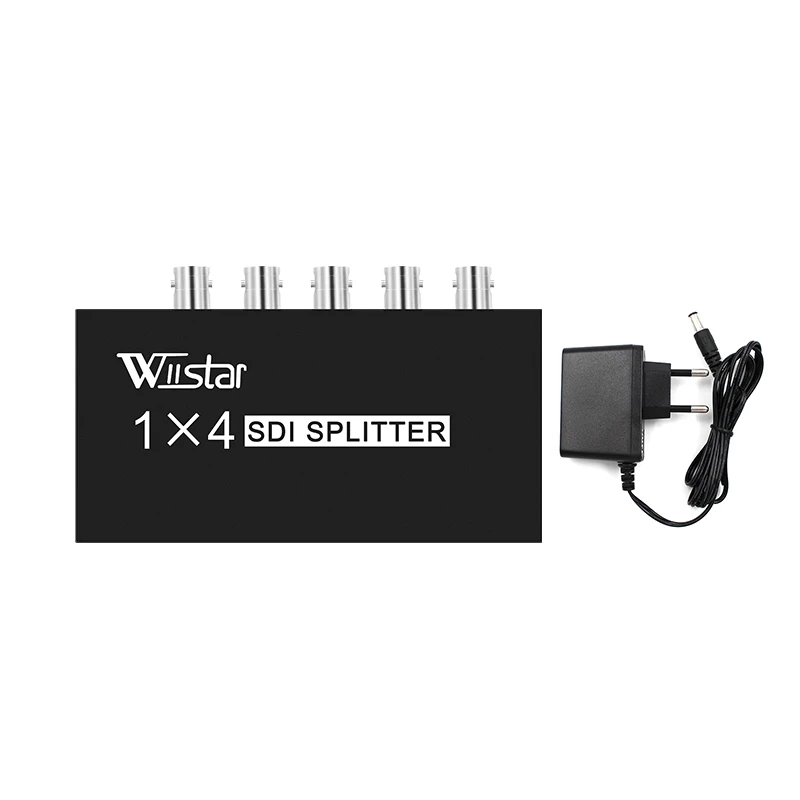

Этот продукт поддерживает широкий вход напряжения, пользователь может выбрать DC5V-36 адаптер питания.

1,2 SDI выход сигнала одновременно и не требует каких-либо других настроек.

2. Основной блок может обнаруживать различные сигналы SDI, светодиодный индикатор становится зеленым, когда сигнал SDI действителен.

3.

VI. Спецификация

Мощность

Допустимый диапазон DC5V ~ 30V Мощность 2 Вт

Диаметр отверстия питания 2,1 мм Стандартный 5 В/1 А

Входной порт SDI

BNC SDItimes1

Выходной порт SDI

BNC SDItimes2

Стандарт SDI

Совместимость SMPTE 424M,SMPTE 292M и SMPTE 259M-C

Формат сигнала SDI

SD-SDI HD-SDI 3G-SDI

Скорость SDI

143-2970 МБ/с.

Сопротивление SDI

75 Омега

Разрешение ввода SDI

480i @ 60 Гц/576i @ 50 Гц/720 @ 50 Гц/720P @ 60 Гц/1080i @ 50 Гц/1080i @ 60 Гц/1080P @ 24 @ 25 @ 30 @ 50 @ 60 Гц/

Разрешение выхода SDI

480i @ 60 Гц/576i @ 50 Гц/720P @ 50 Гц/720P @ 60 Гц/1080i @ 50 Гц/1080i @ 60 Гц/1080p @ 24 @ 25 @ 30 @ 50 @ 60 Гц

Диапазон выходного сигнала SDI

800mVp-p

Вес нетто

200 г/340 г

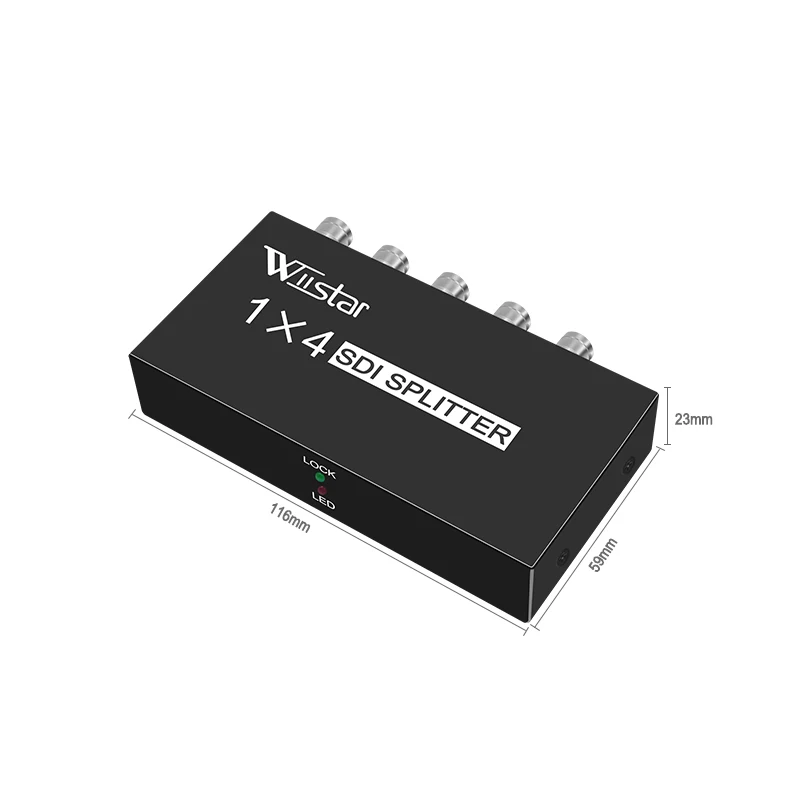

Размеры LtimesWtimesH

105times62times24 (мм)/135times68times24 (мм)

Температура

0 ~ 60
