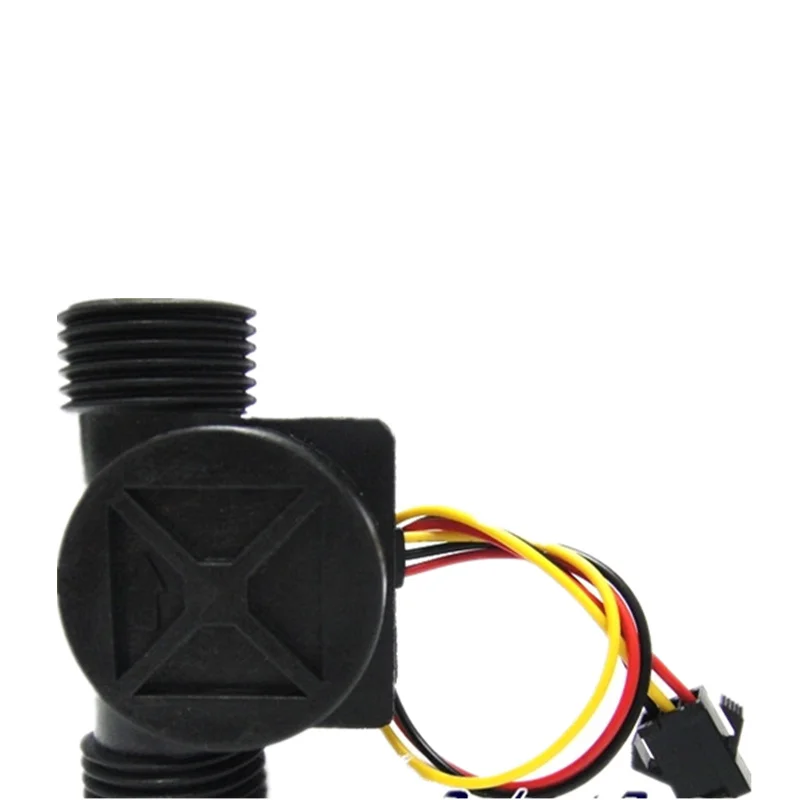

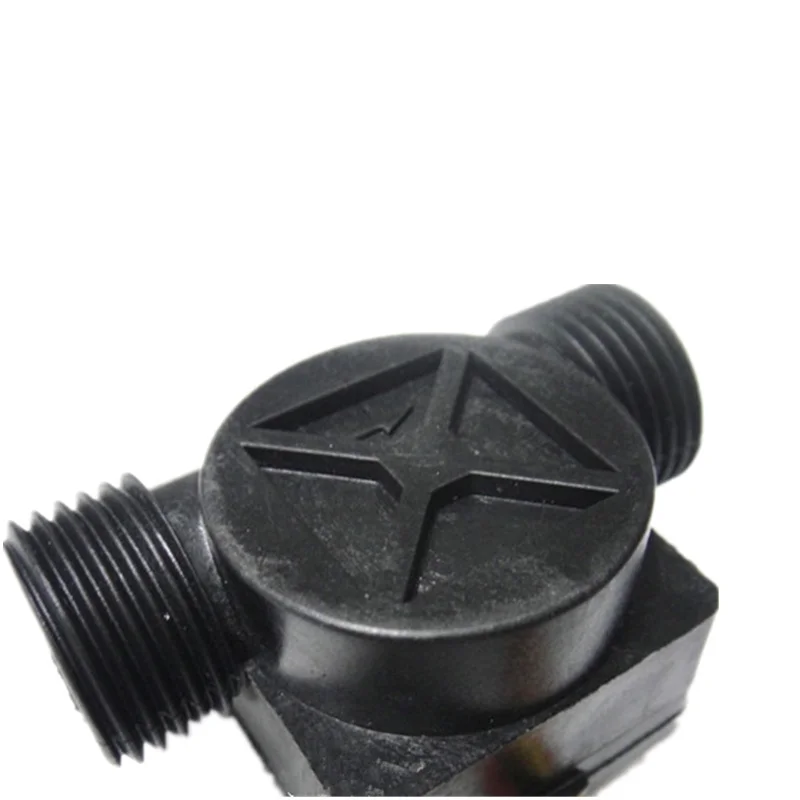

Датчик расхода воды-робот Aosong, работающий с датчиком расхода воды, в основном состоит из пластикового корпуса клапана, ротора потока и датчика холла.

Датчик применяется для измерения расхода воды и системы управления, например, водонагреватель устанавливается на входе воды в конце водонагревателя. Принцип работы: когда поток воды проходит через ротор в сборе, вращение магнитного ротора и скорость с изменением и изменением потока, выход датчика Холла, соответствующий импульсный сигнал, отзывы на контроллер, контроллер используется для определения размера потока воды, регулирования и контроля.

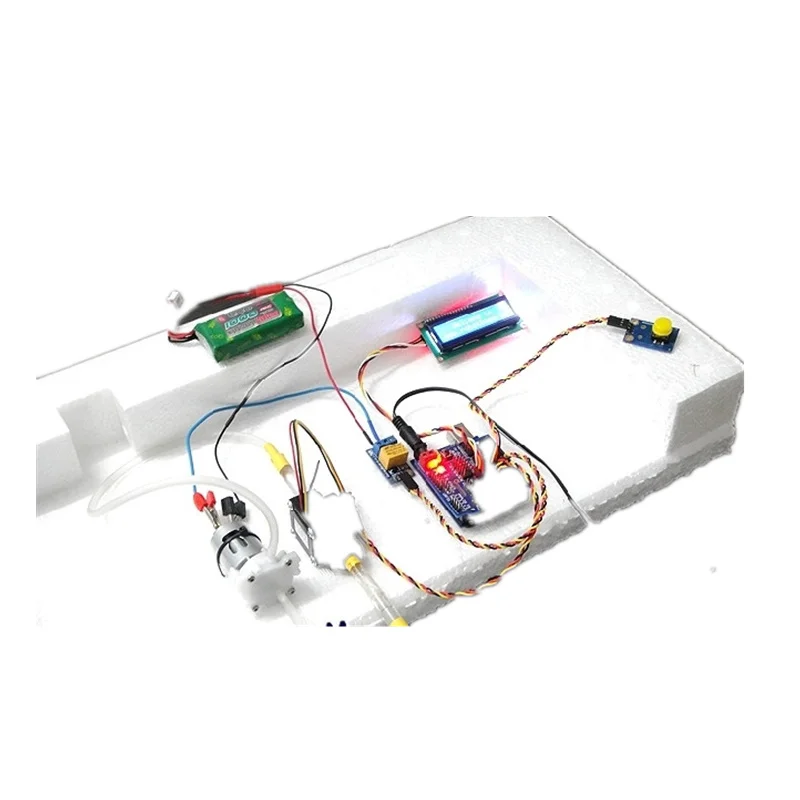

Датчик расхода воды с аналогичными иностранными продуктами по сравнению со следующими характеристиками: A, внешний вид-это светильник, удобный, малый объем, прост в установке. Во-вторых, крыльчатка инкрустирована бисером из нержавеющей стали, постоянный износ. Три, уплотнительное кольцо на верхней и нижней силы конструкции никогда не будет течь. Четыре, Holzer компоненты импортируются из Германии, и использование пластиковой инкапсуляции для предотвращения воды, никогда не стареет. Пять, все сырье соответствует стандартам ROHS тестирования. Шесть, подходит для различных контроллеров и разработчиков, таких как:Arduino контроллер,STC один микрокомпьютер чип,AVR один микрокомпьютер чипИ т. д ..

ПримечанияОпределениеПожалуйста, широкиеЭлектроникаЛюбители,Любитель обратите внимание! В этом разделеДатчики расхода воды строго запрещены от сильного воздействия и эрозии химических веществ. Запрещено бросать или сталкиваться. Средства обнаружения не должны быть больше than120C. Метод установки перпендикулярен земле, наклон не более than5и направление потока воды является следующим самым высоким.Если вы до сих пор не понимаете, пожалуйста, обратитесь в онлайн-службу поддержки клиентов, если покупатель не вижу параметров, не проконсультируйтесь напрямую с приобретенной ошибкой, вызванной возвратом, покупатели сами оплачивают все расходы, заявляя об этом.

Направление четко указывает направление потока

К контроллеру подключен специальный анти-разъем.

Датчик расхода воды и общее назначение 6 заряжает плотное соединение

1 водный Впускной Диаметр: 8,5 мм

2. Диаметр входа и выхода воды: 20,12 мм

3 режима подключения: красная линия (IN), подключенная к положительной (+), желтая линия (OUT) выходной линии сигнала, черная линия (GND), затем отрицательная (-).

4 выходной сигнал: Fang Bo

5 Диапазон рабочего напряжения: + 3 В постоянного тока ~ + 24 В

6 Максимальный рабочий ток: 15 мА (+ 5 В постоянного тока)

7 Грузоподъемность: ≤ 10 мА (+ 5 В постоянного тока)

8 диапазон температур: ≤ 80

9 Диапазон влажности: 35% ~ 90% относительной влажности (безморозное состояние)

10. Давление: давление воды ниже 1,75 МПа

11 Температура хранения: от-25 градусов Цельсия до 80

12 сохранение влажности: 25% ~ 95% относительной влажности

13 выходного импульса высокое:> 4,5 В постоянного тока (входное напряжение + 5 В постоянного тока)

14 выходного импульса низкая по уровню поверхности: <0,5 V DC (входное напряжение + 5 В постоянного тока)

15 точность (поток-импульсный выход): 1 ~ 30 л/мин ± 1%

16 выходной импульсный Рабочий цикл: 50 ± 10%

17 выходное время подъема: 0.04uS

18 выходное время: 0.18uS характеристики потока-импульса: уровень частоты пульса (Гц) -3]± =[8.1Q; 10% (испытание уровня) (Q для потока L/min)

19. Термостойкость: в 80 ± 3 градусов по Цельсию помещается 48 ч и возвращается к нормальной температуре. Нет аномальных и частей без трещин, релаксации, отек, искажений и других прецизионных изменений менее 10%.

20. Холодное сопротивление: в-20 ± 3 см помещается 48 ч и возвращается к нормальной температуре. Нет аномальных и частей без трещин, релаксации, отек, искажений и других прецизионных изменений менее 10%.

21 сопротивление влажности: в 40 ± 2 градусов Цельсия, относительная влажность 90% ~ 95% RH в окружающей среде после размещения 72h, сопротивление изоляции 1MΩ выше.

22, долговечность: при комнатной температуре, от рта через давление воды 0.1Mpa, чтобы включить 1S, отсоедините 0.5S для цикла.
