Описание:

1. Набор функций
Название Люкса: шаткий колокольчик Тип Люкса: YFL-80
Рабочее напряжение: 5 ~ 9 В Размеры: 92*89 мм

2. Принцип работы

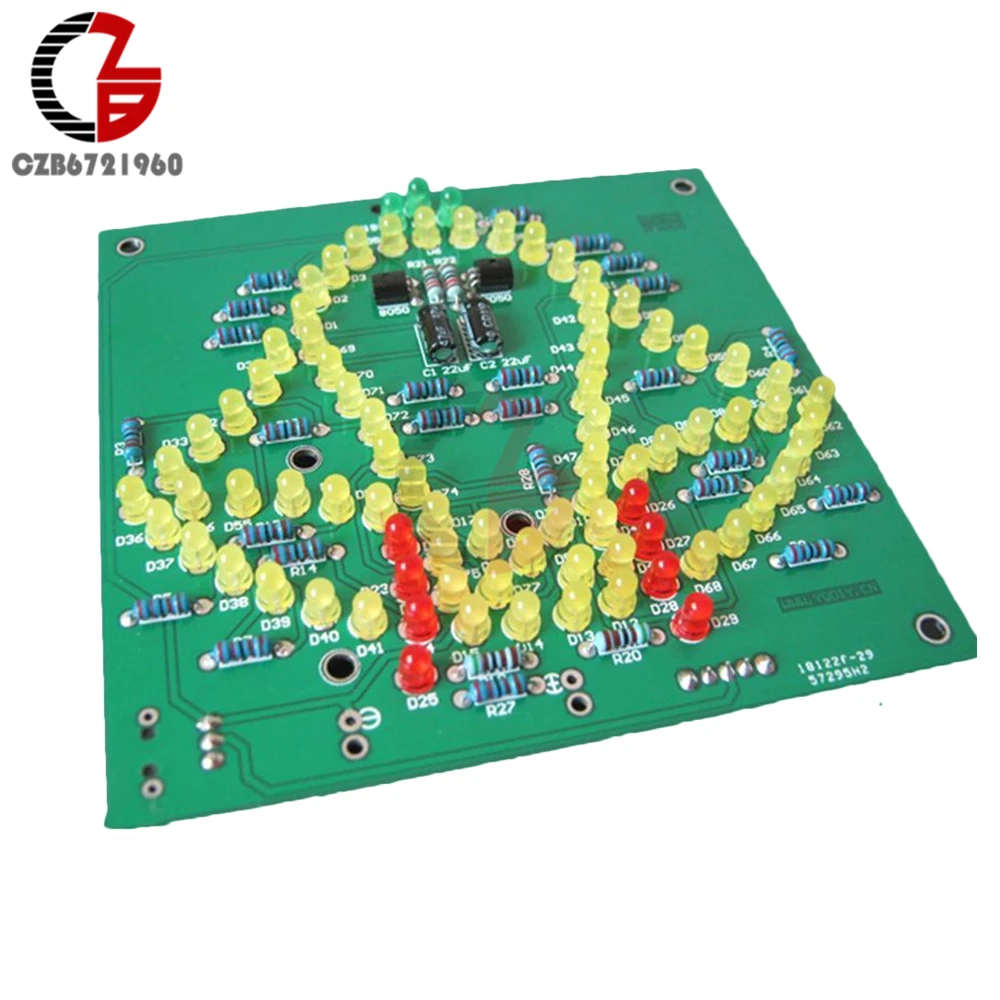

Для YFL-80, Q1 и Q2 образуют мультивибратор, который использовал для управления миганием этих двух светодиодов. 83 светодиода образуют шаткий колокольчик.
И вот принцип работы мультивибромашины. Поскольку между компонентами есть различия, Q1 или Q2 будет включаться в первую очередь после загрузки. Если Q1 включается в первую очередь, напряжение коллектора Q1 будет 0 В, а светодиоды группы А-стартовый светильник. Поскольку это не может иметь внезапное изменение напряжения двух концов емкости, коллектор Q1 с 0V позволит базовому потенциале Q2 уменьшиться до 0V через C1 и выключить Q2. Светодиоды группы B выключаются в это время. Когда напряжение зарядки C1 увеличивается до напряжения обрыва Q2, Q2 включается. И напряжение коллектора Q2 уменьшено до 0 В, и светодиоды группы B начинают светильник. Таким же образом, коллектор Q2 с 0V позволит базовый потенциал Q1 уменьшиться до 0V через C2 и выключить Q1. Светодиоды группы А выключаются в это время. Мультивибратор будет работать в соответствии с этим циклом, чтобы эти две группы светодиодов светильник по очереди.
И частота колебания этих двух групп светодиодов зависит от спецификации C1.C2.R21 и R22.


3. СПИСОК КОМПОНЕНТОВ


Посылка:

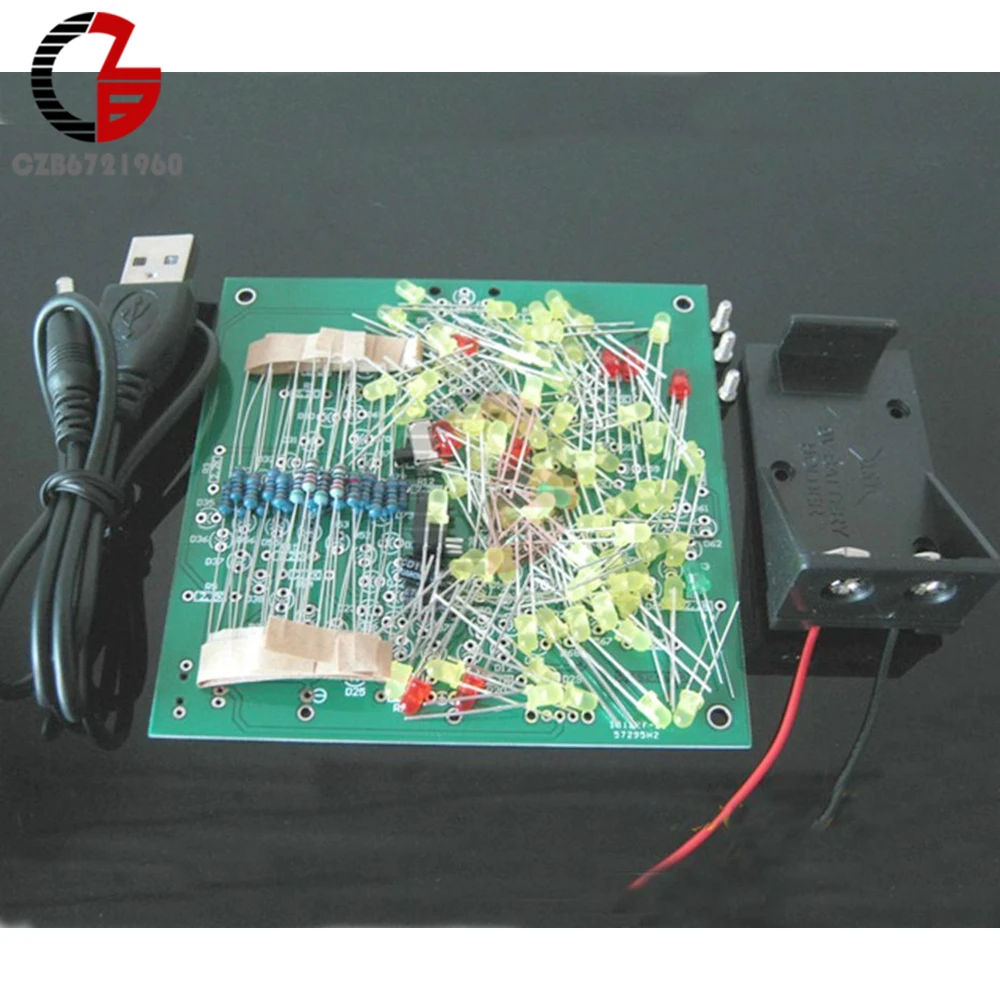

1 х воблер светодиодный
