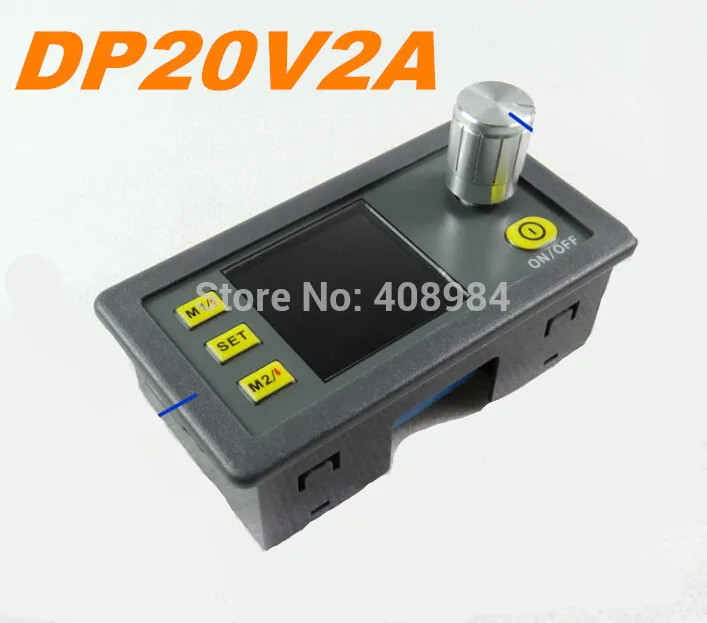

DP20V2A постоянное напряжение тока ЖК дисплей Вольт понижающий Программируемый

DP20V2A постоянное напряжение тока ЖК-дисплей Вольт понижающий Программируемый Регулируемый источник питания Преобразователь напряжения вольтметр

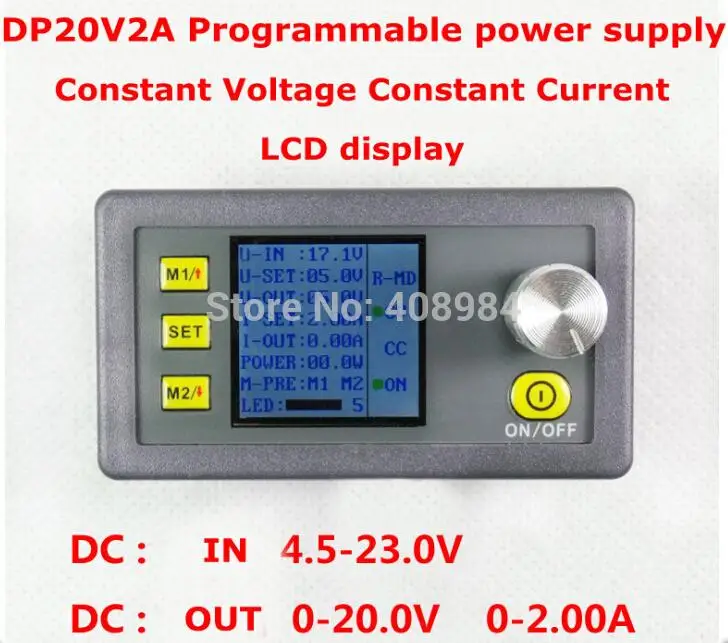

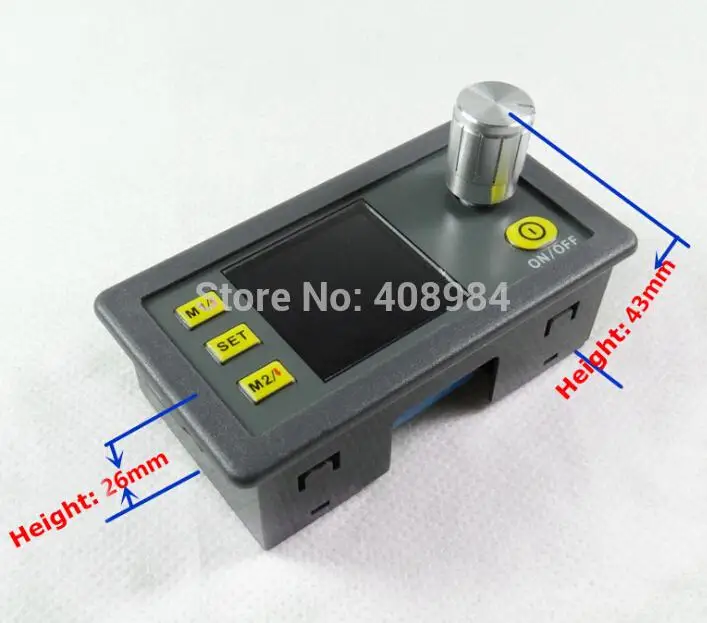

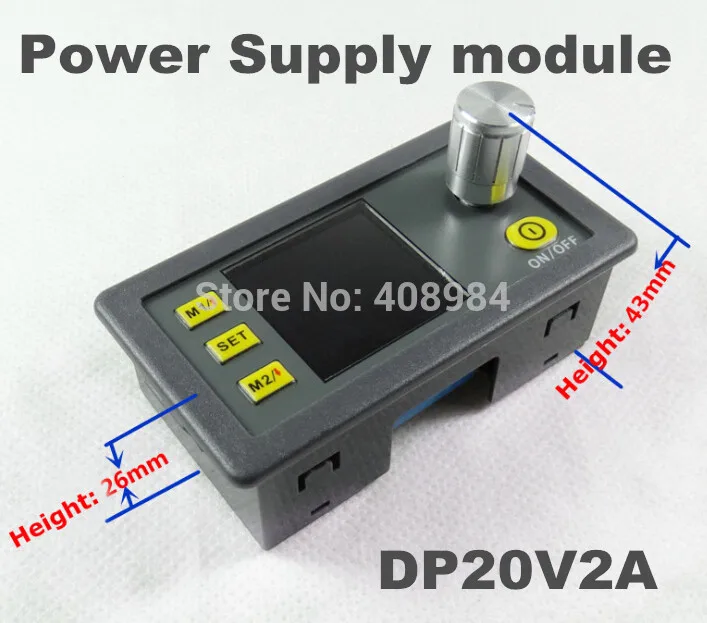

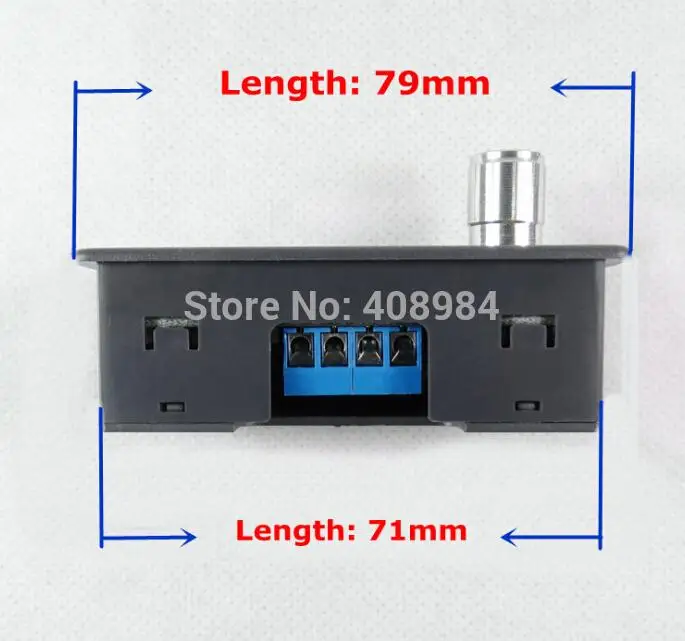

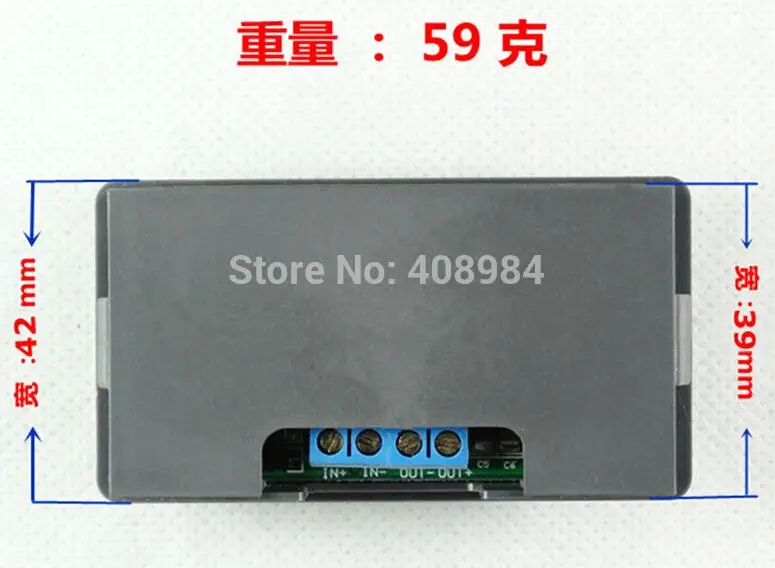

1, введение продуктаNC, модуль источника питания с представляет собой совокупность моделирование регулировки и функции цифрового управления в одном, маленький и изысканный, полимерная батарея с настраиваемым выходным напряжением 0-20,0 V, 0,1 V, выходной ток 0-2.00A регулируемый, 0.01A. Модуль с отключением питания предустановленное Напряжение Функция хранения, и имеет два групп быстрого хранения напряжения, по сравнению с традиционными понижающий модуль, более удобной и быстрой передачей по сравнению с требуемой напряжение/ток. С жидкокристаллическим дисплеем и цифровой измеритель напряжения Функция через ЖК-дисплей экран можно удобно просматривать предустановленное напряжение, входное напряжение, выходное напряжение, ток на выходе, предустановленный ток, выходная мощность, ЖК-дисплей яркость. Содержит разнообразные более практические функции, более гуманной, визуализации. 2. Технические параметрыIN +: Входной анодВ-: Входной катодВыход +: выходной катодВыход-: КатодВыход ток: 0-2.00AМаксимальная выходная мощность: 40 ВтЧастота пульсации: 330 кГцРазмер: 79 мм * 43 мм * 26 ммРазмер отверстия: 71 мм * 39 ммВес: только 59 граммПульсация пикового значения: 50mV (обычная)Вход Диапазон напряжения: 4,5-23 V (Примечание: 23 V-максимальный предел напряжения, пожалуйста, оставьте нам номер для использования или повреждения)Диапазон выходного напряжения: 0 V-20,0 V (buck режим, входное напряжение должно быть больше, чем 3 V выход) управление с помощью можно быстро получить 2 группы данных 3, Инструкция по применению1 свидетельствует о том, что:U-IN: входное напряжениеU-SET: предустановленное напряжение U-OUT: выходное напряжениеI-SET: предустановленный ток I-OUT: выходной токМощность: выходная мощность M-PRE: быстрое хранениеСветодиодный: яркость подсветки M1: быстрая память 1M2: быстрая память 2 S-MD: комплект моделиОбычном режиме работы R-MD: ВКЛ/ВЫКЛ: вкл/выкл модуль выводаОписание функции 2 ключа:Набор: Настройка функций, идентификация функцийM1/& uarr;: быстрый доступ к M1 хранимого значения/ключ/ярлык вM2/↓: быстрый доступ к M2 хранимого значения/вниз, чтобы выбрать/ярлык вВКЛ/ВЫКЛ: выходное напряжение переключатель3 инструкции по эксплуатации:(1) Регулировка предустановленного напряжения: нажмите клавишу набора, вплоть до заданной регулятор напряжения U-SET, нажмите код в цифровой потенциометр регулировки заказа, код, одноразрядному потенциометру выбрать числовой код, поверните ручку настроек потенциометров, короткое нажатие набор ключей для выхода, регулятор напряжения. В Регулировка предустановленного напряжения, если ВКЛ/ВЫКЛ ключ заключается в том, чтобы открыть выходное напряжение, а выходное напряжение значение будет сразу обновление; если ВКЛ/ВЫКЛ клавиша вниз выходное напряжение, затем добавьте числового программного не выходное напряжение.(2) Регулировка предустановленного ток: нажмите клавишу набора, вплоть до заданной Управление током I-SET, нажмите код в цифровой потенциометр регулировки заказа, код, одноразрядному потенциометру выбрать числовой код, поверните ручку настроек потенциометров, короткое нажатие набор ключ для выхода в настоящее время, регул.(3) отключение памяти: если ток предустановленное напряжение, ток, ЖК-дисплей уровня яркости подсветки дизайн с использованием источника питания модуля в следующий раз, необходимо сохранить эти значения в модуле перед питанием. В обычном режиме работы (R-MD) удерживая Кнопка подтверждения ввода, до тех пор, пока ЖК-дисплей экран Красного шрифта "MEMO" при запросе, сказал, что три стоимость которых было зарегистрировано, В этот раз отпустите кнопку SET в следующий раз, модуль по умолчанию будет группа заданное значение.(4) в стремительном мире хранить значения: нажмите клавишу набора, вниз, чтобы M-PRE, код в M1 M2 потенциометр, место хранения, а затем нажмите на M1/клавиши со стрелками, есть M1 позиции; M2/↓ ключи, хранится в M2 позиции, Короткое нажатие кнопки SET для выхода из режима хранения.(5) из быстрого хранения значение: в тех случаях, когда система не входит в режим набора ("S-MD"), нажмите на M1/Стрелка или M2/↓, может передавать соответствующие быстрого хранения значение напряжения.(6) Регулировка яркости Подсветки: нажмите клавишу набора, вплоть до заданной Регулировка подсветки нажмите код в цифровой потенциометр регулировки заказа, код, потенциометр, выбрать числовой код, поверните настроек потенциометров, короткое нажатие набор ключ для выхода, регулировка яркости подсветки.В четырех случаях вопросы, требующие внимания1, модуль не используется или в Регулировка предустановленного напряжения, тока, предлагаемый застежка выпускаемой продукции, для того, чтобы предотвратить неправильное использование высокого напряжения и высокого тока выходная нагрузка/ухудшение параметров электрического ожога.2, убедитесь, что на напряжение ниже, чем входное напряжение более чем 3 V, в противном случае модуль звонки.3, Модуль входного напряжения ниже 23 V, 23 V-максимальный предел напряжения, пожалуйста, оставьте для внутреннего использования, в противном случае это может привести к повреждению модуля.4, Избегайте воздействия солнечного света на модуль питания в течение длительного времени, чтобы предотвратить повреждение ЖК-дисплея.5, в тех случаях, когда напряжение на входе, и может не соответствовать Входное напряжение: если сумма вашего заказа превышает заданное напряжение 3В состоянии, модуль автоматически отключится, чтобы предотвратить повреждение к выходу, не используйте модуль для зарядки аккумулятора.Модуль 6, при полной нагрузке в тех случаях, когда в использовании, пожалуйста, обратите внимание, чтобы сохранить вентиляции и теплового излучения.7, то, пожалуйста, не используйте модуль для зарядки аккумулятора, если вход в единый блок питания, обратное напряжение аккумулятора может привести к повреждению модуля. {если вы должны использовать свой собственный добавить диод} в выходной положительный электрод Примечание: этот товар поставляется без розничной коробки.
